linux usb 驱动 - udc 驱动框架

作者: baron
个人博客: baron-z.cn

usb 驱动集合:
linux usb 驱动 - hcd 驱动框架
linux usb 驱动 - configfs 文件系统
linux usb 驱动 - udc 驱动框架

    usb 是什么, usb 只是一种数据传输的方式, usb 的作用就是数据传输, 我们接受到了数据时候做什么, 是我们自己决定, 在usb 中则通过描述符来确定这些数据要来干什么, 设备描述符用于描述当前是什么 usb 设备, 以及这个设备支持什么样的功能, 这个支持的功能(串口, uvc等)则由 function 来描述. 设备的描述符以及功能等由 usb_composite_dev 进行统一的管理维护.

    configfs 则将这种管理进行动态化, 使得我们能够动态的去配置我们的 usb 为特定的 usb 设备. 当然我们也可以不用 configfs 自己去写死 usb 支持的功能, 甚至驱动不做处理仅仅导出 libusb 库, 应用程序自己实现 usb 设备支持的功能的各种描述符. 因为 usb 只是数据传输, 具体的功能实现可以是驱动也可以应用, 取决与开发的需求.本文将以 configfs以及串口设备为例分析 usb 做 device 的驱动框架.

阅读这篇文章之前请先阅读我博客里面的 linux usb 驱动 - configfs 文件系统 这篇文章, 因为后文都是默认已经知道了 configfs 文件系统的调用流程, 不会对 configfs 调用流程做过多解释.

一、 usb device 驱动框架

    USB 有两种基本模式: Host 模式和 Device 模式.

• 在 Host 模式下,设备作为主机,负责控制 USB 总线并管理与外设的通信, 通常是电脑、智能手机等主控设备, 它们发起通信并配置外设.

• 在 Device 模式下, 设备作为外设, 等待主机发起通信请求并提供特定功能, 例如 USB 存储设备、键盘、鼠标等.

• USB 还有一个 OTG(On-The-Go) 模式, 它允许设备根据需要在 Host 模式和 Device 模式之间切换. 模式的切换通常是通过 id 引脚来实现的, 在 usb otg 模式中, id 引脚的电平状态决定了设备是 Host 还是 Device 模式. 一般情况 id 脚逻辑低表示 Host, id 脚逻辑高表示高电平. 具体由 usb 控制器的实现来决定.

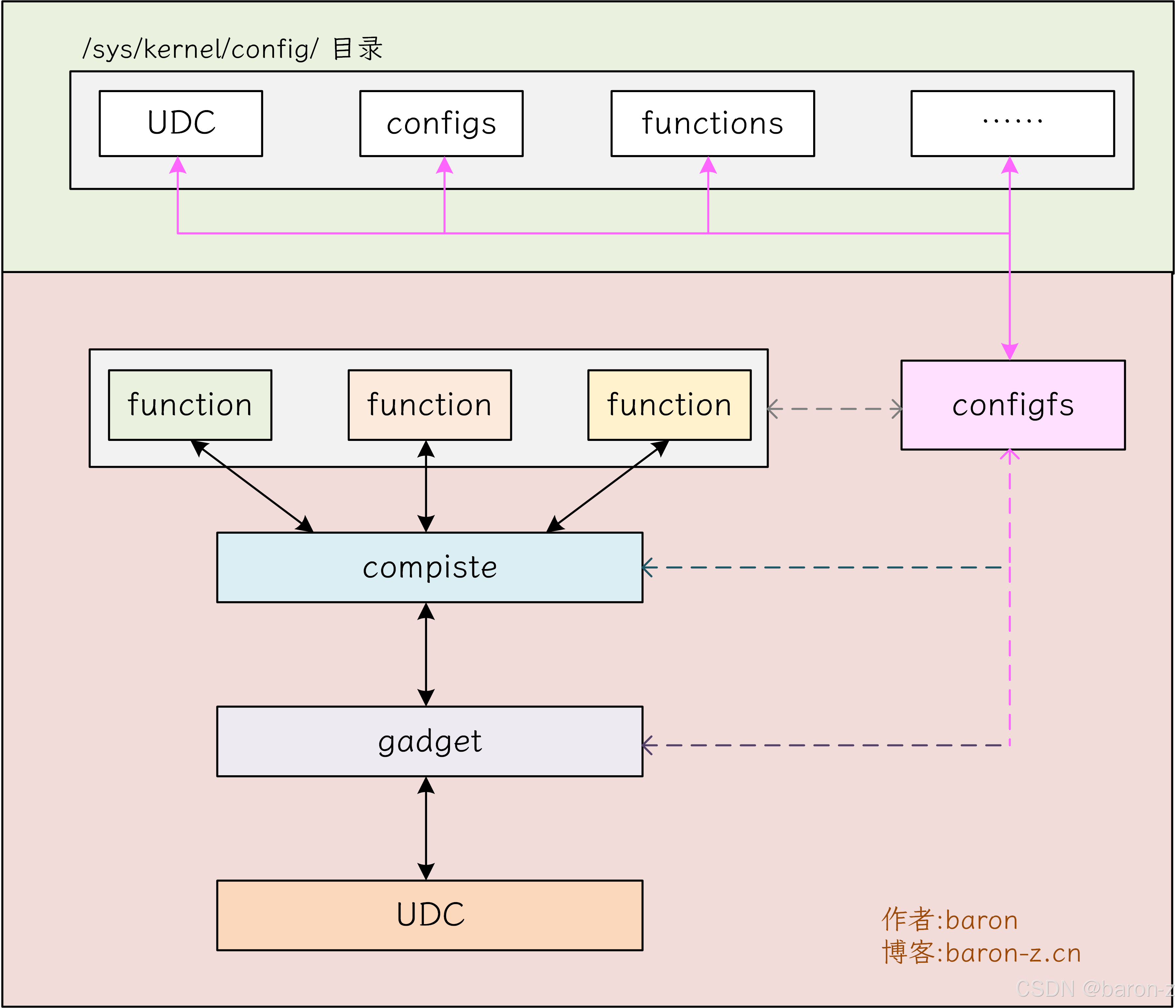

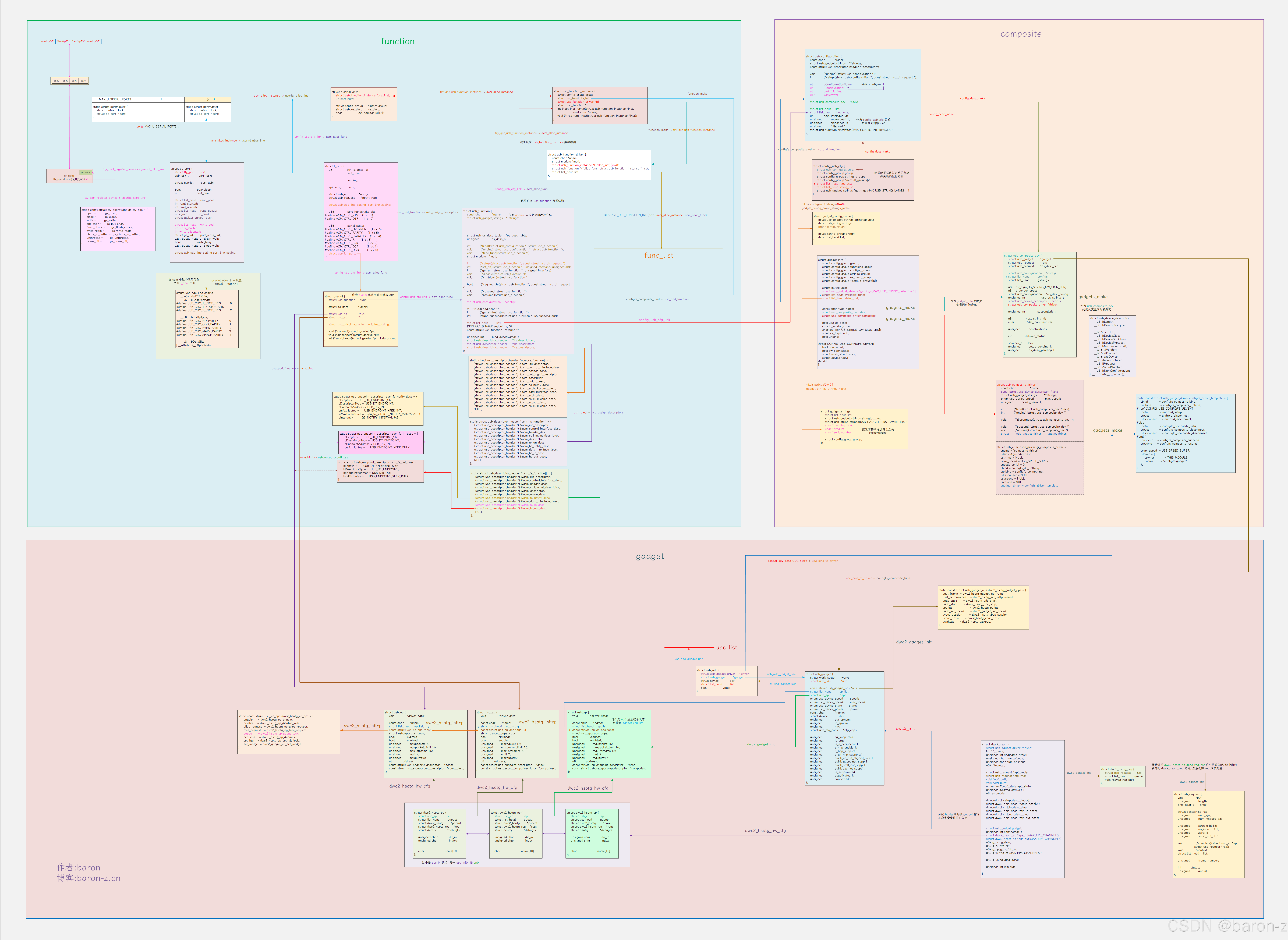

    usb device 的框架整体分为 3 层, gadget、compiste、function、用户空间通过 configs 对它们进行配置以及交互.

• Gadget 实现了 usb 设备的底层数据传输和通信等功能
• Composite 则通过 usb_composite_dev 数据结构用来描述一个完成的 usb 设备, 当于 host 端的 usb device. 他是整体的描述.
• function 层描述了具体的 usb 设备接口, 如 usb 存储设备、网络适配器、音频设备等. 它对应 host 端的接口设备.
• configfs 则是用户可以动态的对 usb 进行配置, 它包括 usb_composite_dev 中对设备描述符的配置、function 中具体的功能的配置等, 同时将这些属性信息导出到用户空间.

二、 gadget

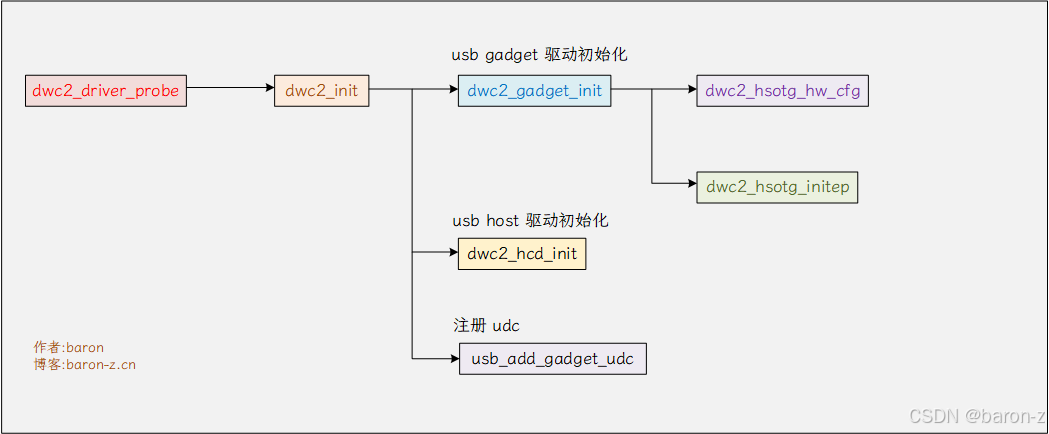

    gadget 的分配和初始化流程如下图所示.

    注册流程就是对核心的数据结构进行初始化, 核心调用接口如下.

dwc2_init() -->
    hsotg = devm_kzalloc(); --> //分配 hostg, gadget 作为其成员变量在这里分配.
    dwc2_gadget_init() -->
        hsotg->gadget.ops = &dwc2_hsotg_gadget_ops; --> // 设置 ops 回调这里就是 udc 的底层操作
        hsotg->ctrl_buff = devm_kzalloc(); --> // 为端点分配控制传输的 buffer
        hsotg->ep0_buff = devm_kzalloc(); --> // 为端点分配控制传输的 buffe
        ret = devm_request_irq(); --> // 注册 gadget 中断
        hsotg->ctrl_req = dwc2_hsotg_ep_alloc_request(); --> // 为控制传输分配 req
        for (epnum = 0; epnum < hsotg->num_of_eps; epnum++) --> // 为每一个端点分配内存
            dwc2_hsotg_initep();
    usb_add_gadget_udc() -->
        usb_add_gadget_udc_release() -->

• 分配 hostg 结构, gadget 作为其成员变量在这里分配.
• 设置 gadget.ops 回调函数, 这个回调就是 hcd 相关的底层接口
• 分配 ctrl_buff 和 ep0_buff 用来做端点分配控制传输的 buffer
• 注册 gadget 中断, 为控制传输分配 ctrl_req
• dwc2_hsotg_initep 为每一个端点分配内存, 即分配 eps_in[epnum] 数组. 有个小细节, ep0 并没有链接到 gadget->ep_list.
• 分配 usb_udc 将其链接到 udc_list 链表, 注册对应设备到设备模型
• 更新 udc 电源状态, 设置 udc->gadget = gadget 和 adget->udc = udc

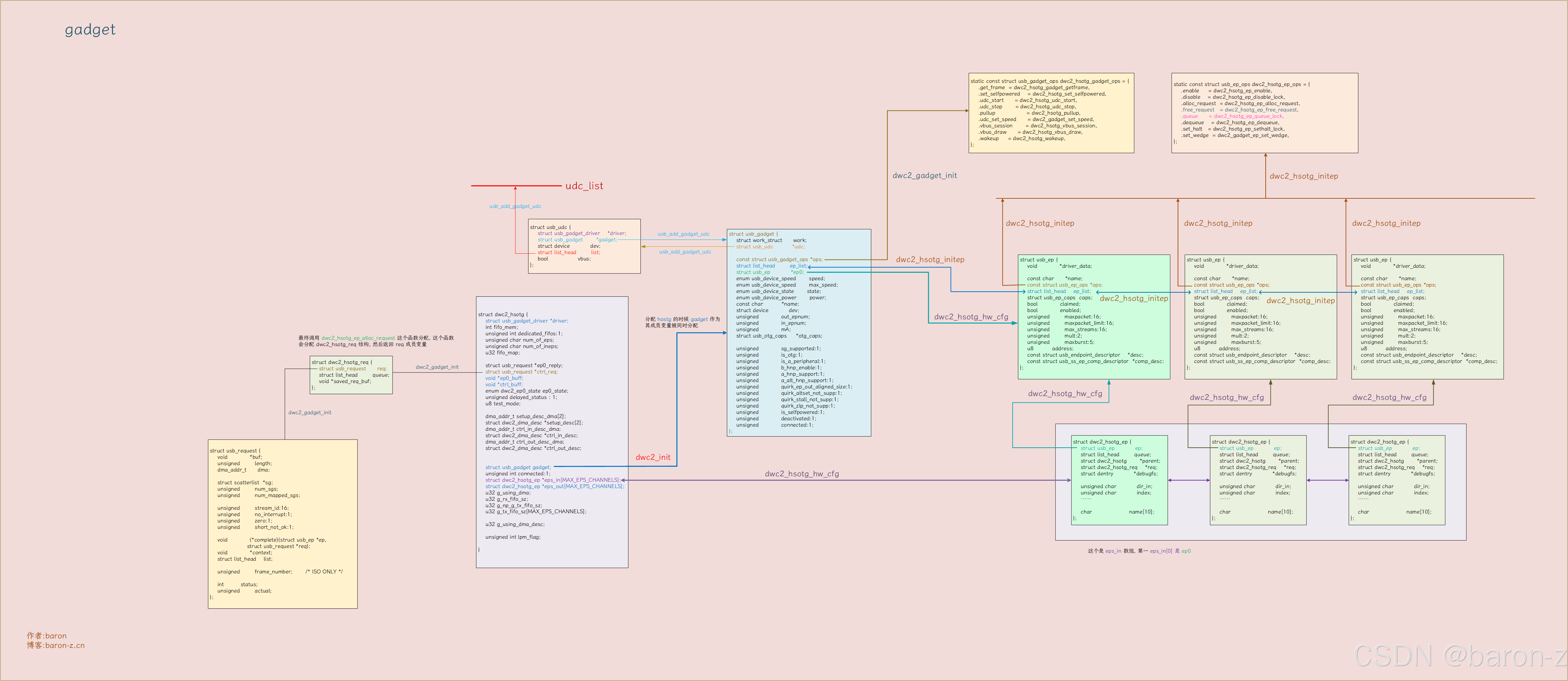

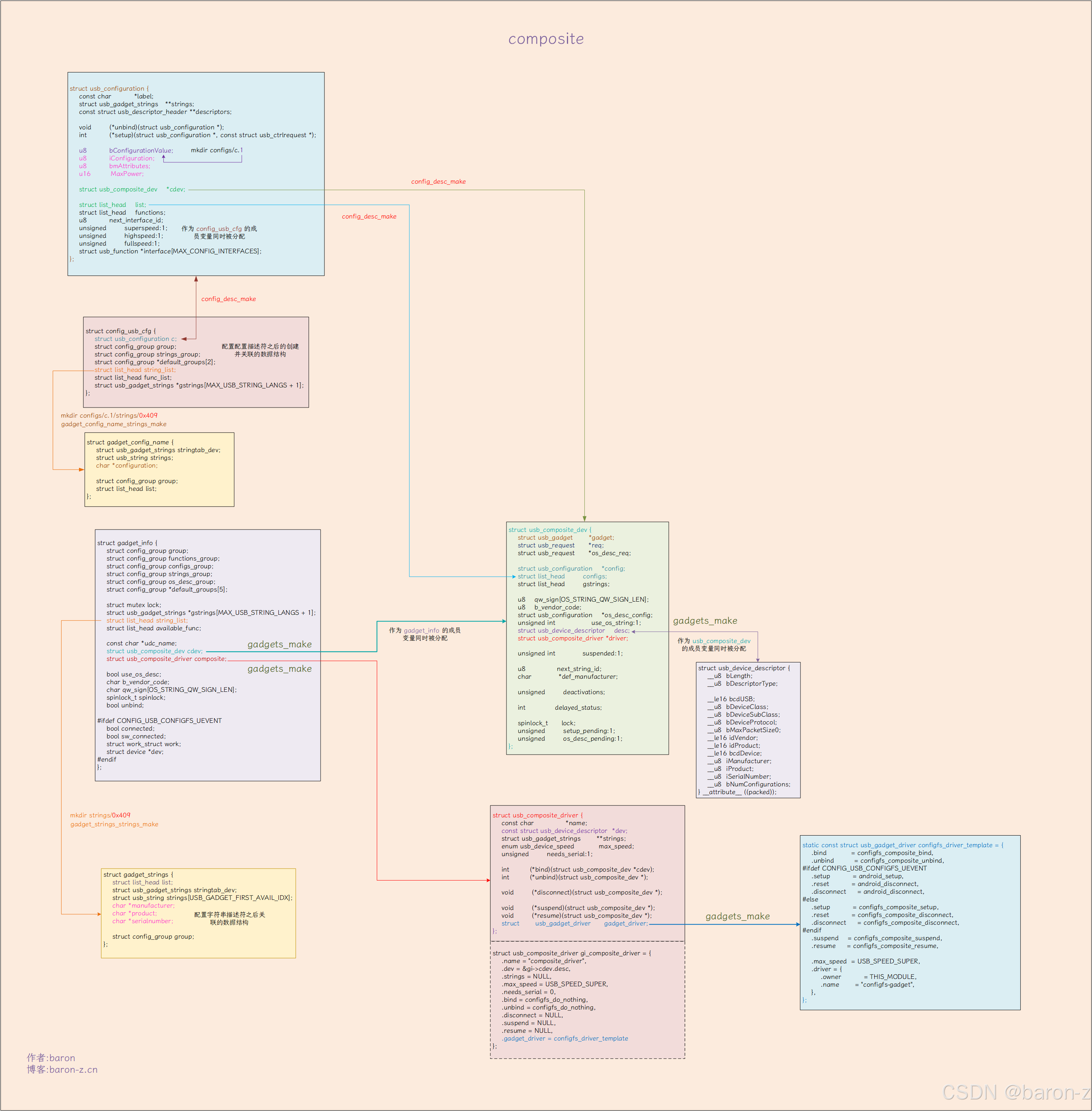

注册完成之后各个数据结构关系如下所示.

这个数据结构图很重要, 通过这个图我们可以总结出一下信息:

• 所有的端点公用 dwc2_hsotg_ep_ops操作接口, 它提供了端点寄存器相关的底层操作
• 所有的端点由 dwc2_hsotg进行统一管理, 统一被存放到 eps_in[]/eps_out[]数组
• gadget 向 udc 提供 dwc2_hsotg_gadget_ops接口用于 udc 基本的初始化等操作.

这个阶段是自动创建的, 配置好 dts 之后, 开机的时候会自动加载 usb 的 udc 驱动.这部分配置每个平台都会有点区别, 具体需要找平台要配置手册.

三、配置 usb 串口

    Linux3.11 版本配引入了 configfs 之后, usb 设备的配置就通过 configfs 配置. 本文以 usb 串口配置为了进行分析. 这个脚本完整的展示了一个串口 usb 设备的配置流程, 它分为以下步骤: 创建配置根目录、配置设备描述符、配置配置描述符、配置功能描述符、配置字符串描述符、关联 compiste 和 gadget

echo "Creating the USB gadget..."

# 挂载 configfs 文件系统，configfs 允许动态配置 USB 设备
mount -t configfs none /sys/kernel/config

# 创建名为 "serial_demo" 的 USB 设备目录，并进入该目录
mkdir /sys/kernel/config/usb_gadget/serial_demo
cd /sys/kernel/config/usb_gadget/serial_demo

# 配置设备描述符
echo "Setting Device Descriptor..."
echo "0x02" > bDeviceClass       # 设置设备类别，0x02 表示通信设备类（如串口）
echo "0x00" > bDeviceSubClass    # 设置设备子类别，0x00 表示子类为普通串口
echo "0x00" > bDeviceProtocol    # 设置设备协议，0x00 表示没有特定协议
echo "0x0200" > bcdUSB           # 设置 USB 版本号，0x0200 表示 USB 2.0
echo "0x2400" > bcdDevice        # 设置设备的设备编号，0x2400 表示特定的设备版本
echo $VID > idVendor             # 设置设备厂商 ID，$VID 是变量，通常由主机配置
echo $PID > idProduct            # 设置设备产品 ID，$PID 是变量，通常由主机配置

# 配置字符串描述符（用于标识设备的字符串，如制造商名、产品名、序列号等）
echo "Setting English strings..."
mkdir strings/0x409             # 创建 0x409（表示英语）语言的字符串目录
echo "INGENIC" > strings/0x409/manufacturer   # 设置制造商为 INGENIC
echo "Gadget Serial v2.4" > strings/0x409/product  # 设置产品名称
echo "ingenic-serial" > strings/0x409/serialnumber  # 设置设备序列号

# 配置配置描述符（表示 USB 设备的配置属性，如最大功率、设备的属性等）
echo "Creating Config..."
mkdir configs/c.1              # 创建配置文件夹，配置 1（c.1）
echo "120" > configs/c.1/MaxPower  # 设置最大功率为 120 毫安
echo "0x80" > configs/c.1/bmAttributes  # 设置配置的属性，0x80 表示支持自供电且支持远程唤醒
mkdir configs/c.1/strings/0x409  # 为配置创建语言描述符
echo "INGENIC" > configs/c.1/strings/0x409/configuration  # 设置配置的描述符

# 配置功能描述符
echo "Creating functions..."
# 创建一个名为 "acm.0" 的功能目录，"acm" 表示串口设备类，"0" 是实例编号
mkdir functions/acm.0
# 将刚创建的功能（acm.0）链接到配置 "c.1" 中，表示将该功能添加到配置中
ln -s functions/acm.0 configs/c.1

# 关联 compiste 和 gadget
echo `ls /sys/class/udc/` > UDC  # 这个步骤将设备连接到 USB 设备控制器（UDC）并启动 USB 外设

四、compiste

    composite 的核心数据结构是 usb_composite_dev 它用来管理并描述具体的 usb 设备. 和 composite 相关的配置流程有, 创建配置根目录、配置设备描述符、配置字符串描述符、配置配置描述符.

1、创建配置根目录

mkdir /sys/kernel/config/usb_gadget/serial_demo

    这个操作是创建一个 configfs 文件系根目录, 由 configfs 文件系统的特性可以知道会回调到 gadgets_make 接口. 调用流程如下.

mkdir /sys/kernel/config/usb_gadget/serial_demo -->
    syscall_common() -->
        sys_mkdirat() -->
            vfs_mkdir() -->
                dir->i_op->mkdir() -->
                    configfs_mkdir() -->
                        type->ct_group_ops->make_group() --> // 在这里填充子目录的 group 配置项

    gadgets_make 是一个关键接口, 我们看看他的实现.

static struct config_group *gadgets_make(
        struct config_group *group,
        const char *name)
{
    struct gadget_info *gi;

    printk("%s\n", __func__);

    gi = kzalloc(sizeof(*gi), GFP_KERNEL);
    if (!gi)
        return ERR_PTR(-ENOMEM);

    // 设置默认的配置组, 就是当前目录的子目录
    gi->group.default_groups = gi->default_groups;
    gi->group.default_groups[0] = &gi->functions_group; // functiong 子目录
    gi->group.default_groups[1] = &gi->configs_group;   // configs 子目录
    gi->group.default_groups[2] = &gi->strings_group;   // string 子目录
    gi->group.default_groups[3] = &gi->os_desc_group;   // os_desc 子目录

    // 设置目录名称以及 type, type 里面就包含有默认的属性文件.
    config_group_init_type_name(&gi->functions_group, "functions",
            &functions_type);
    config_group_init_type_name(&gi->configs_group, "configs",
            &config_desc_type);
    config_group_init_type_name(&gi->strings_group, "strings",
            &gadget_strings_strings_type);
    config_group_init_type_name(&gi->os_desc_group, "os_desc",
            &os_desc_type);


    gi->composite.bind = configfs_do_nothing;   // 设置 bind 接口, 这里设置为空函数
    gi->composite.unbind = configfs_do_nothing; // 设置 unbind 接口, 这里设置为空函数
    gi->composite.suspend = NULL; // 设置 susupend 回调为 null
    gi->composite.resume = NULL;  // 设置 resume   回调为 null
    gi->composite.max_speed = USB_SPEED_SUPER; // 设置速度为高速

    spin_lock_init(&gi->spinlock);
    mutex_init(&gi->lock);
    INIT_LIST_HEAD(&gi->string_list);
    INIT_LIST_HEAD(&gi->available_func);

    composite_init_dev(&gi->cdev);
    gi->cdev.desc.bLength = USB_DT_DEVICE_SIZE; // 初实话设备描述符 usb_device_descriptor 结构体的大小
    gi->cdev.desc.bDescriptorType = USB_DT_DEVICE; // 设置设备类型
    gi->cdev.desc.bcdDevice = cpu_to_le16(get_default_bcdDevice()); // 设置出厂编码

    // 设置 gadget_driver
    gi->composite.gadget_driver = configfs_driver_template;

    // 设置名称
    gi->composite.gadget_driver.function = kstrdup(name, GFP_KERNEL);
    gi->composite.name = gi->composite.gadget_driver.function;

    if (!gi->composite.gadget_driver.function)
        goto err;

    if (android_device_set_drvdata(gi) < 0)
        goto err;

    // 同样的为为 gadget 创建一个目录
    config_group_init_type_name(&gi->group, name,
                &gadget_root_type);
    return &gi->group;

err:
    kfree(gi);
    return ERR_PTR(-ENOMEM);
}

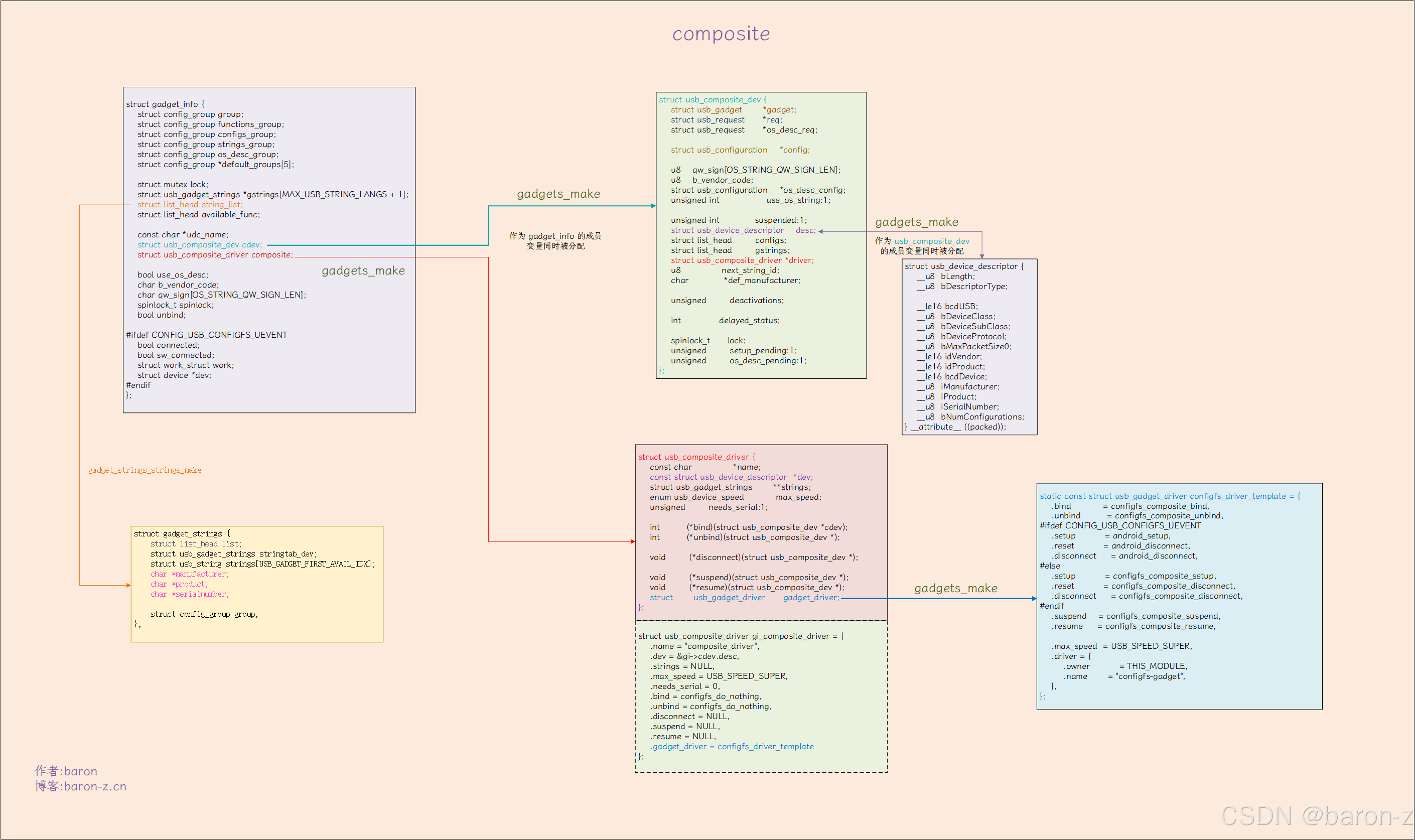

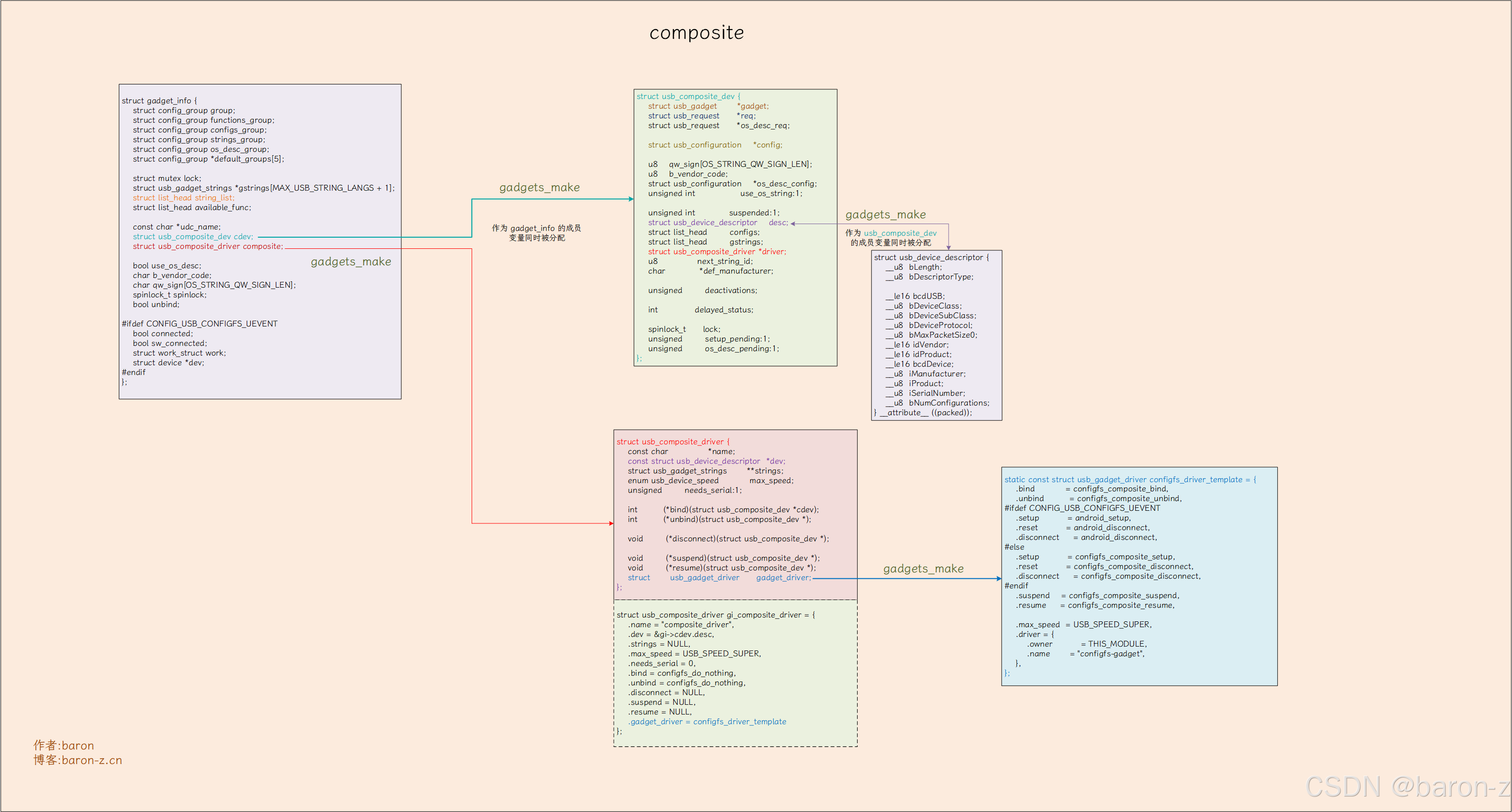

    函数调用完成之后将会创建以 usb_composite_dev 为中心的 compiste 层对应的数据结构关系.

    总结一下函数的功能:

• 分配 gadget_info 数据结构, usb_composite_driver和usb_composite_dev 作为其成员变量同时被分配
• 设置 functions、configs、strings、os_desc 等默认的子目录配置项.即创建子目录与子目录的属性文件.
• 简单初始化设备描述符 cdev.desc 的基本信息
• 初始化 composite 并且填充 gadget_driver

2、配置设备描述符

# 配置设备描述符
echo "Setting Device Descriptor..."
echo "0x02" > bDeviceClass       # 设置设备类别，0x02 表示通信设备类（如串口）
echo "0x00" > bDeviceSubClass    # 设置设备子类别，0x00 表示子类为普通串口
echo "0x00" > bDeviceProtocol    # 设置设备协议，0x00 表示没有特定协议
echo "0x0200" > bcdUSB           # 设置 USB 版本号，0x0200 表示 USB 2.0
echo "0x2400" > bcdDevice        # 设置设备的设备编号，0x2400 表示特定的设备版本
echo $VID > idVendor             # 设置设备厂商 ID，$VID 是变量，通常由主机配置
echo $PID > idProduct            # 设置设备产品 ID，$PID 是变量，通常由主机配置

我们在内核中找到对应的属性接口的定义.

GI_DEVICE_DESC_SIMPLE_R_u16(bcdUSB);
GI_DEVICE_DESC_SIMPLE_RW(bDeviceClass, u8);
GI_DEVICE_DESC_SIMPLE_RW(bDeviceSubClass, u8);
GI_DEVICE_DESC_SIMPLE_RW(bDeviceProtocol, u8);
GI_DEVICE_DESC_SIMPLE_RW(bMaxPacketSize0, u8);
GI_DEVICE_DESC_SIMPLE_RW(idVendor, u16);
GI_DEVICE_DESC_SIMPLE_RW(idProduct, u16);
GI_DEVICE_DESC_SIMPLE_R_u16(bcdDevice);


#define GI_DEVICE_DESC_SIMPLE_RW(_name, _type)  \
    GI_DEVICE_DESC_SIMPLE_R_##_type(_name)  \
    GI_DEVICE_DESC_SIMPLE_W_##_type(_name)

// 这里只保留一个其他都是一样的.
// 展开后就是对 cdev 中的设备描述符中的变量进行读写.
#define GI_DEVICE_DESC_SIMPLE_R_u16(__name) \
static ssize_t gadget_dev_desc_##__name##_show(struct config_item *item, \
            char *page) \
{   \
    return sprintf(page, "0x%04x\n", \
        le16_to_cpup(&to_gadget_info(item)->cdev.desc.__name)); \
}

    我们把这个展开之后发现, 应用配置配置配置描述符, 就是通过属性文件直接读写 usb_composite_dev 的 usb_device_descriptor 设备描述符结构体的成员变量.

3、配置字符串描述符

# 配置字符串描述符（用于标识设备的字符串，如制造商名、产品名、序列号等）
echo "Setting English strings..."
mkdir strings/0x409             # 创建 0x409（表示英语）语言的字符串目录
echo "INGENIC" > strings/0x409/manufacturer   # 设置制造商为 INGENIC
echo "Gadget Serial v2.4" > strings/0x409/product  # 设置产品名称
echo "ingenic-serial" > strings/0x409/serialnumber  # 设置设备序列号

1. strings

    strings 目录在这里有点特殊单独讨论, strings 从名字可以知道是对字符串进行管理. configs 将字符串管理的 api 进行了统一, 对应的在 gadget_configfs.h 这头文件里面.

// include/linux/usb/gadget_configfs.h
#ifndef __GADGET_CONFIGFS__
#define __GADGET_CONFIGFS__

#include <linux/configfs.h>

int check_user_usb_string(const char *name,
        struct usb_gadget_strings *stringtab_dev);

// 这个宏用于创建一个 store 函数
// 注意这里的 to_##__struct(item) 需要我们自己实现
#define GS_STRINGS_W(__struct, __name)  \
static ssize_t __struct##_##__name##_store(struct config_item *item, \
        const char *page, size_t len)       \
{                           \
    struct __struct *gs = to_##__struct(item);  \
    int ret;                    \
                            \
    ret = usb_string_copy(page, &gs->__name);   \
    if (ret)                    \
        return ret;             \
    return len;                 \
}

// 这个宏用于创建一个 show 函数
// 注意这里的 to_##__struct(item) 需要我们自己实现
#define GS_STRINGS_R(__struct, __name)  \
static ssize_t __struct##_##__name##_show(struct config_item *item, char *page) \
{   \
    struct __struct *gs = to_##__struct(item);  \
    return sprintf(page, "%s\n", gs->__name ?: ""); \
}

// 创建 show 和 store 函数并将其填充掉 CONFIGFS_ATTR 创建的 configfs_attribute 结构中
#define GS_STRINGS_RW(struct_name, _name)   \
    GS_STRINGS_R(struct_name, _name)    \
    GS_STRINGS_W(struct_name, _name)    \
    CONFIGFS_ATTR(struct_name##_, _name)

// 创建一个 config_item_type struct_in##_langid_type 数据结构并且填充对应的属性数组为 struct_in##_langid_attrs
#define USB_CONFIG_STRING_RW_OPS(struct_in)             \
static struct configfs_item_operations struct_in##_langid_item_ops = {  \
    .release                = struct_in##_attr_release,     \
};                                  \
                                    \
static struct config_item_type struct_in##_langid_type = {      \
    .ct_item_ops    = &struct_in##_langid_item_ops,         \
    .ct_attrs   = struct_in##_langid_attrs,         \
    .ct_owner   = THIS_MODULE,                  \
}

// 创建对应配置的 make 回调接口和相关的数据接口. 这个函数中会用到前面创建的 config_item_type struct_in##_langid_type.
#define USB_CONFIG_STRINGS_LANG(struct_in, struct_member)   \
    static struct config_group *struct_in##_strings_make(       \
            struct config_group *group,         \
            const char *name)               \
    {                               \
    struct struct_member *gi;                   \
    struct struct_in *gs;                       \
    struct struct_in *new;                      \
    int langs = 0;                          \
    int ret;                            \
                                    \
    new = kzalloc(sizeof(*new), GFP_KERNEL);            \
    if (!new)                           \
        return ERR_PTR(-ENOMEM);                \
                                    \
    ret = check_user_usb_string(name, &new->stringtab_dev);     \
    if (ret)                            \
        goto err;                       \
    config_group_init_type_name(&new->group, name,          \
            &struct_in##_langid_type);          \
                                    \
    gi = container_of(group, struct struct_member, strings_group);  \
    ret = -EEXIST;                          \
    list_for_each_entry(gs, &gi->string_list, list) {       \
        if (gs->stringtab_dev.language == new->stringtab_dev.language) \
            goto err;                   \
        langs++;                        \
    }                               \
    ret = -EOVERFLOW;                       \
    if (langs >= MAX_USB_STRING_LANGS)              \
        goto err;                       \
                                    \
    list_add_tail(&new->list, &gi->string_list);            \
    return &new->group;                     \
err:                                    \
    kfree(new);                         \
    return ERR_PTR(ret);                        \
}                                   \
                                    \
static void struct_in##_strings_drop(                   \
        struct config_group *group,             \
        struct config_item *item)               \
{                                   \
    config_item_put(item);                      \
}                                   \
                                    \
static struct configfs_group_operations struct_in##_strings_ops = { \
    .make_group     = &struct_in##_strings_make,            \
    .drop_item      = &struct_in##_strings_drop,            \
};                                  \
                                    \
static struct config_item_type struct_in##_strings_type = {     \
    .ct_group_ops   = &struct_in##_strings_ops,         \
    .ct_owner       = THIS_MODULE,                  \
}

#endif

    这个要配合 configfs 的机制来看, 直接看它的使用实例.

// drivers/usb/gadget/configfs.c
GS_STRINGS_RW(gadget_strings, manufacturer); // 创建 gadget_strings 对应的 manufacturer 成员变量的属性接口以及对应的 configfs_attribute 结构
GS_STRINGS_RW(gadget_strings, product);      // 创建 gadget_strings 对应的 product 成员变量的属性接口以及对应的 configfs_attribute 结构
GS_STRINGS_RW(gadget_strings, serialnumber); // 创建 gadget_strings 对应的 serialnumber 成员变量的属性接口以及对应的 configfs_attribute 结构

// 将前面通过 GS_STRINGS_RW 创建的 configfs_attribute 添加到  *_langid_attrs 数组,
// 这个数组是USB_CONFIG_STRING_RW_OPS 创建的 gadget_strings_langid_type 的成员变量.
static struct configfs_attribute *gadget_strings_langid_attrs[] = {
    &gadget_strings_attr_manufacturer,
    &gadget_strings_attr_product,
    &gadget_strings_attr_serialnumber,
    NULL,
};

// 创建 gadget_strings_attr_release 函数
// 也是 USB_CONFIG_STRING_RW_OPS 创建的 gadget_strings_langid_type 的成员变量.
static void gadget_strings_attr_release(struct config_item *item)
{
    struct gadget_strings *gs = to_gadget_strings(item);

    kfree(gs->manufacturer);
    kfree(gs->product);
    kfree(gs->serialnumber);

    list_del(&gs->list);
    kfree(gs);
}

// 创建 config_item_type 类型的 gadget_strings_langid_type 数据结构
// 并且自动使用前面的 gadget_strings_attr_release 和 gadget_strings_langid_attrs 进行填充
// 也就是为 strings 子目录创建属性文件
USB_CONFIG_STRING_RW_OPS(gadget_strings);

/******************** 这前面创建的数据结构都是子目录的 *******************/

// 使用前面的创建 gadget_strings_langid_type 这个 config_item_type 作为子目录的配置项操作函数,
// 创建 gadget_strings_strings_type 这个配置项回调, 并且为它创建 gadget_strings_strings_make 函数.
USB_CONFIG_STRINGS_LANG(gadget_strings, gadget_info);

// 在 gadgets_make 中填充 gadget_strings_strings_type
static struct config_group *gadgets_make(struct config_group *group, const char *name)
{
......
    config_group_init_type_name(&gi->strings_group, "strings",
            &gadget_strings_strings_type);
......
}

    这里的描述看不懂, 可以参考linux usb 驱动 - configfs 文件系统这篇文章, 配合源码一起看,因为这里涉及到 configfs 的机制可能有点难以理解, 没关系我们直接给出总结.

2. strings 总结

• 1. configs 中的 strings 子目录下创建的子目录默认支持 manufacturer, manufacturer, manufacturer这三个属性文件.
• 2. 这三个属性文件对应的属性在 gadget_strings 这个数据结构中, 它们链接到了gadget_info->string_list 链表.可以通过这个链表找到它.

struct gadget_strings {
    struct usb_gadget_strings stringtab_dev; // 这个用数据结构来描述支持的语言格式, 从这里知道, 只支持一个国家的语言. 因为只有一个 stringtab_dev
    struct usb_string strings[USB_GADGET_FIRST_AVAIL_IDX]; // 将manufacturer, product, serialnumber 三个属性转换为 usb_string 存到这里
    char *manufacturer; // manufacturer 属性文件对应的属性
    char *product;      // product 属性文件对应的属性
    char *serialnumber; // serialnumber 属性文件对应的属性

    struct config_group group; // 当前目录下的子目录配置项
    struct list_head list;     // 链表连接到所属的 gadget_info
};

struct usb_gadget_strings {
    u16         language;   /* 0x0409 for en-us */
    struct usb_string   *strings;
};

• 3. strings 目录的子目录的目录名用于表示支持的语言, 必须符合指定的格式, 他会通过 check_user_usb_string 函数进行检查. 表格给出了一些常见的国家.

语言	语言标识符（Language ID）
英语（美国）	0x0409
中文（简体）	0x0804
法语	0x040c
德语	0x0407
西班牙语	0x0c0a

注: 这里说的 strings 目录是 /sys/kernel/config/usb_gadget/xxx/strings 目录, 不是 configs/c.1/strings/ 目录.

strings 目录配置完之后的 composite 数据结构增加了 gadget_strings.

4、配置配置描述符

# 配置配置描述符（表示 USB 设备的配置属性，如最大功率、设备的属性等）
echo "Creating Config..."

mkdir configs/c.1              # 创建配置文件夹，配置 1（c.1）\

echo "120" > configs/c.1/MaxPower  # 设置最大功率为 120 毫安
echo "0x80" > configs/c.1/bmAttributes  # 设置配置的属性，0x80 表示支持自供电且支持远程唤醒

    这里分为两步首先是创建 configs/c.1 这个目录, 最终回调 config_desc_make 这个接口

static struct config_group *config_desc_make(
        struct config_group *group,
        const char *name)
{
    struct gadget_info *gi;
    struct config_usb_cfg *cfg;
    char buf[MAX_NAME_LEN];
    char *num_str;
    u8 num;
    int ret;

    // 获取到 gadget_info
    gi = container_of(group, struct gadget_info, configs_group);
    ret = snprintf(buf, MAX_NAME_LEN, "%s", name); // 这里 name 是 c.1
    if (ret >= MAX_NAME_LEN)
        return ERR_PTR(-ENAMETOOLONG);

    num_str = strchr(buf, '.'); // 指针指向 .
    if (!num_str) {
        pr_err("Unable to locate . in name.bConfigurationValue\n");
        return ERR_PTR(-EINVAL);
    }

    *num_str = '\0'; // 把 . 换成'\0'
    num_str++;       // 指向 '1'

    if (!strlen(buf))
        return ERR_PTR(-EINVAL);

    // 把 1 换成 0x1
    ret = kstrtou8(num_str, 0, &num);
    if (ret)
        return ERR_PTR(ret);

    // 分配 config_usb_cfg 数据结构
    cfg = kzalloc(sizeof(*cfg), GFP_KERNEL);
    if (!cfg)
        return ERR_PTR(-ENOMEM);
    // 设置 label 为 name
    cfg->c.label = kstrdup(buf, GFP_KERNEL);
    if (!cfg->c.label) {
        ret = -ENOMEM;
        goto err;
    }
    cfg->c.bConfigurationValue = num; // 设置配置编号, c.1 对应的是 1
    cfg->c.MaxPower = CONFIG_USB_GADGET_VBUS_DRAW; // 设备从总线提取的最大电流
    cfg->c.bmAttributes = USB_CONFIG_ATT_ONE; // 设备配置的电源特性和功能
    INIT_LIST_HEAD(&cfg->string_list);
    INIT_LIST_HEAD(&cfg->func_list);

    // 设置默认的子目录 srting 目录
    cfg->group.default_groups = cfg->default_groups;
    cfg->default_groups[0] = &cfg->strings_group;

    // 设置目录 c.1 的配置项, 同时设置属性接口.
    config_group_init_type_name(&cfg->group, name,
                &gadget_config_type);
    // 设置子目录 string 的配置项.
    config_group_init_type_name(&cfg->strings_group, "strings",
            &gadget_config_name_strings_type);

    // 添加配置项
    ret = usb_add_config_only(&gi->cdev, &cfg->c);
    if (ret)
        goto err;

    return &cfg->group;
err:
    kfree(cfg->c.label);
    kfree(cfg);
    return ERR_PTR(ret);
}

// c.1 支持的两个默认的属性文件.
static struct configfs_attribute *gadget_config_attrs[] = {
    &gadget_config_desc_attr_MaxPower,
    &gadget_config_desc_attr_bmAttributes,
    NULL,
};

static struct config_item_type gadget_config_type = {
    .ct_item_ops    = &gadget_config_item_ops,
    .ct_attrs   = gadget_config_attrs,
    .ct_owner   = THIS_MODULE,
};

• 在 confgs 目录下创建的子目录的名称 c.1 中的数字（如 .1）表示配置编号，而前缀（如 c、a、xxx）可以随意更改, 只要确保每个配置编号唯一即可.
• 创建默认的属性文件 MaxPower 和 bmAttributes
• 创建子目录 strings, 以及其属性文件

ls 查看生成的目录

# pwd
/sys/kernel/config/usb_gadget/serial_demo/configs/c.1
# ls
MaxPower      acm.0         bmAttributes  strings

然后在 strings 目录下创建 0x409 目录表示配置支持英文.

mkdir configs/c.1/strings/0x409  # 为配置创建语言描述符
echo "INGENIC" > configs/c.1/strings/0x409/configuration  # 设置配置的描述符

它对应的内核代码如下.

struct gadget_config_name {
    struct usb_gadget_strings stringtab_dev; // 目录名称保存在这里, 表示支持的语言格式
    struct usb_string strings; // 只有一个属性 configuration
    char *configuration;       // 属性文件对应的属性

    struct config_group group; // 子目录的配置项
    struct list_head list;     // 用来挂接到 config_usb_cfg
};

struct config_usb_cfg {
    struct config_group group;  // 子目录的配置项
    struct config_group strings_group; // strings 子目录的配置项
    struct config_group *default_groups[2];
    struct list_head string_list;    //  gadget_config_name 被链接到这里
    struct usb_configuration c;      // 配置相关结构
    struct list_head func_list;      // 支持的 function
    struct usb_gadget_strings *gstrings[MAX_USB_STRING_LANGS + 1]; // 可以支持多语言, 每个语言就是一个目录.
};


static struct configfs_attribute *gadget_config_name_langid_attrs[] = {
    &gadget_config_name_attr_configuration,
    NULL,
};

static void gadget_config_name_attr_release(struct config_item *item)
{
    struct gadget_config_name *cn = to_gadget_config_name(item);

    kfree(cn->configuration);

    list_del(&cn->list);
    kfree(cn);
}

USB_CONFIG_STRING_RW_OPS(gadget_config_name);
USB_CONFIG_STRINGS_LANG(gadget_config_name, config_usb_cfg);

static struct config_group *config_desc_make(struct config_group *group, const char *name)
{
    ......
    config_group_init_type_name(&cfg->strings_group, "strings",
            &gadget_config_name_strings_type);
    ......
}

    这个和前面是一样的, 也就是 configs 下的子目录 c.1 的语言描述目录, 它只支持 configuration 这个属性.配置完成之后数据结构关系如下所示.

这个涉及到具体的 function 配置, 后文会详述这里为了完整性先给出.

五、function

    usb 做 device 的时候具体的功能描述, 相当于 host 端的接口设备.通过 configs 配置功能描述符.

echo "Creating functions..."
# 创建一个名为 "acm.0" 的功能目录，"acm" 表示串口设备类，"0" 是实例编号
mkdir functions/acm.0
# 将刚创建的功能（acm.0）链接到配置 "c.1" 中，表示将该功能添加到配置中
ln -s functions/acm.0 configs/c.1

    首先是通过 make 创建目录配置项, 最终调用到 function_make 函数.

1、 function_make

static struct config_group *function_make( struct config_group *group const char *name)
{
    struct gadget_info *gi;
    struct usb_function_instance *fi;
    char buf[MAX_NAME_LEN];
    char *func_name;
    char *instance_name;
    int ret;

    // 获取 name , 这里传入 acm.0
    ret = snprintf(buf, MAX_NAME_LEN, "%s", name);
    if (ret >= MAX_NAME_LEN)
        return ERR_PTR(-ENAMETOOLONG);

    func_name = buf; // 设置为 acm.0

    // 找到 . 的位置
    instance_name = strchr(func_name, '.');
    if (!instance_name) {
        pr_err("Unable to locate . in FUNC.INSTANCE\n");
        return ERR_PTR(-EINVAL);
    }

    // 把 '.' 改成 '\0',
    // 注意由于 instance_name 和 func_name 都是指向 buf,
    // 所以 buf 的值一改, func_name 也被改了, 就变成了 "acm"
    *instance_name = '\0';
    instance_name++; // 指向下一位

    // 这里传输的 name 是 acm
    fi = usb_get_function_instance(func_name);
    if (IS_ERR(fi))
        return ERR_CAST(fi);

    // 设置 cg_item->ci_name
    ret = config_item_set_name(&fi->group.cg_item, "%s", name);
    if (ret) {
        usb_put_function_instance(fi);
        return ERR_PTR(ret);
    }

    if (fi->set_inst_name) { // 设置 instance_name
        ret = fi->set_inst_name(fi, instance_name);
        if (ret) {
            usb_put_function_instance(fi);
            return ERR_PTR(ret);
        }
    }

    // 获取 gadget_info
    gi = container_of(group, struct gadget_info, functions_group);

    // 将 fi->cfs_list 链接到 gi->available_func
    mutex_lock(&gi->lock);
    list_add_tail(&fi->cfs_list, &gi->available_func);
    mutex_unlock(&gi->lock);
    return &fi->group;
}

这个函数解析传入的 “acm.0” , 然后以 “acm” 作为参数调用 usb_get_function_instance, 这个函数用于返回 usb_function_instance 结构, 然后将这个数据结构链接到 gadget_info.

// 先尝试使用已有的驱动, 在 func_list 中查找 name 对应的 usb_function_driver, 调用 name 对应的 usb_function_driver->fd->alloc_inst() 创建一个 fi
// 如果驱动不存在，就尝试调用 request_module 动态加载
// 加载后再次尝试使用
struct usb_function_instance *usb_get_function_instance(const char *name)
{
    struct usb_function_instance *fi;
    int ret;

    // 在 func_list 中查找 name 对应的 usb_function_driver
    // 调用 name 对应的 usb_function_driver->fd->alloc_inst() 创建一个 fi
    // 如果没有找到对应的 usb_function_driver 返回 ENOENT
    fi = try_get_usb_function_instance(name);
    if (!IS_ERR(fi))
        return fi;
    ret = PTR_ERR(fi);
    if (ret != -ENOENT) // 如果是不是 ENOENT 直接返回
        return fi;
    // 尝试注册使用 MODULE_ALIAS 声明的同名 module.ko
    ret = request_module("usbfunc:%s", name);
    if (ret < 0)
        return ERR_PTR(ret);
    // 再次调用
    return try_get_usb_function_instance(name);
}
EXPORT_SYMBOL_GPL(usb_get_function_instance);

    usb_get_function_instance 先尝试使用已有的驱动, 在 func_list 中查找 name 为 acm 对应的 usb_function_driver, 调用 name 为 acm 对应的 usb_function_driver->fd->alloc_inst() 创建一个 fi.

    从这里我们就可以知道, 我们需要提前往 func_list 中注册一个 usb_function_driver 用于分配我们需要的 usb_function_instance.

// 创建一个 usb_function_driver 结构体  , 并且使用  _inst_alloc 和 _func_alloc 设置回调函数
#define DECLARE_USB_FUNCTION(_name, _inst_alloc, _func_alloc)       \
    static struct usb_function_driver _name ## usb_func = {     \
        .name = __stringify(_name),             \
        .mod  = THIS_MODULE,                    \
        .alloc_inst = _inst_alloc,              \
        .alloc_func = _func_alloc,              \
    };                              \
    MODULE_ALIAS("usbfunc:"__stringify(_name));

// 首先调用 DECLARE_USB_FUNCTION 创建 usb_function_driver 结构体
// 然后在 module_init 中调用 usb_function_register 注册
#define DECLARE_USB_FUNCTION_INIT(_name, _inst_alloc, _func_alloc)  \
    DECLARE_USB_FUNCTION(_name, _inst_alloc, _func_alloc)       \
    static int __init _name ## mod_init(void)           \
    {                               \
        return usb_function_register(&_name ## usb_func);   \
    }                               \
    static void __exit _name ## mod_exit(void)          \
    {                               \
        usb_function_unregister(&_name ## usb_func);        \
    }                               \
    module_init(_name ## mod_init);                 \
    module_exit(_name ## mod_exit)

// 往 fun_list 里面注册一个 usb_function_driver
int usb_function_register(struct usb_function_driver *newf)
{
    struct usb_function_driver *fd;
    int ret;

    ret = -EEXIST;

    mutex_lock(&func_lock);
    // 遍历 func_list , 如果已经注册直接返回
    list_for_each_entry(fd, &func_list, list) {
        if (!strcmp(fd->name, newf->name))
            goto out;
    }
    ret = 0;
    // 添加到 func_list 链表
    list_add_tail(&newf->list, &func_list);
out:
    mutex_unlock(&func_lock);
    return ret;
}
EXPORT_SYMBOL_GPL(usb_function_register);

    展开之后可以知道 DECLARE_USB_FUNCTION 宏创建 usb_function_driver 结构体并设置 alloc_inst 和 alloc_func 回调函数, 然后将它注册到 func_list 链表中. 在 usb 串口驱动 f_acm.c 中注册.

// drivers/usb/gadget/function/f_acm.c
static struct usb_function_instance *acm_alloc_instance(void)
{
    struct f_serial_opts *opts;
    int ret;

    // 分配 f_serial_opts 数据结构, usb_function_instance 作为其成员变量同时被分配
    opts = kzalloc(sizeof(*opts), GFP_KERNEL);
    if (!opts)
        return ERR_PTR(-ENOMEM);
    opts->func_inst.free_func_inst = acm_free_instance; // 设置释放接口

    // 1. 设置 usb 串口通讯模式为 8n1
    // 2. 分配 1 个 gs_port , 并存放于 ports 数组中. tty_port 作为其成员变量同时分配.
    // 3. 初始化 `gs_port->read_pool`, `gs_port->read_queue`, `gs_port->write_pool`, 链表分别用于读写.
    // 4. 始化 tasklet 软中断 gs_port->push, 用于接受数据, 回调函数为 gs_rx_push
    // 5. 使用 tty_port 分配的和 gs_tty_driver  注册进 tty core 生成 /dev/ttyGS* 节点, 最后返回分配的端口号.
    ret = gserial_alloc_line(&opts->port_num);
    if (ret) {
        kfree(opts);
        return ERR_PTR(ret);
    }
    // 设置 configs 目录配置项
    config_group_init_type_name(&opts->func_inst.group, "",
            &acm_func_type);

    return &opts->func_inst;
}

2、function_make 总结

• 这个函数解析传入的 “acm.0” , 然后以 “acm” 作为参数调用 usb_get_function_instance, 这个函数在 func_list 中查找 “acm” 对应的 usb_function_driver, 调用 usb_function_driver->fd->alloc_inst() 创建一个 fi 并返回, 然后将这个数据结构链接到 gadget_info.
• alloc_inst 分配 f_serial_opts 数据结构, usb_function_instance 作为其成员变量同时被分配.
• 设置 usb 串口通讯模式为 8n1, usb 使用 usb_cdc_line_coding 数据结构描述串口模式.
• 分配 1 个 gs_port , 并存放于 ports 数组中. f_serial_opts->num 作为数组索引, tty_port 作为其成员变量同时分配.
• 初始化 gs_port->read_pool, gs_port->read_queue, gs_port->write_pool, 链表分别用于读写.
• 始化 tasklet 软中断 gs_port->push, 用于接受数据, 回调函数为 gs_rx_push
• 使用 tty_port 分配的和 gs_tty_driver 注册进 tty core 生成 /dev/ttyGS* 节点, 最后返回分配的端口号 port_num. 这个 port_num 很重要作为 tty_port 的索引. acm 驱动可以通过端口号找到对应的数据结构.
• 配置功能描述符之后的数据结构关系图如下所示

3. 关联 function 和 configs

ln -s functions/acm.0 configs/c.1

这个配置将 function 绑定到对应的配置描述符, 调用流程如下

// ln -s functions/acm.0 configs/c.1
configfs_symlink() -->
    type->ct_item_ops->allow_link() -->
        config_usb_cfg_link() -->

最终调用到 config_usb_cfg_link 接口.

static int config_usb_cfg_link(struct config_item *usb_cfg_ci, struct config_item *usb_func_ci)
{

    struct config_usb_cfg *cfg = to_config_usb_cfg(usb_cfg_ci); // 找到 config_usb_cfg
    struct usb_composite_dev *cdev = cfg->c.cdev;
    struct gadget_info *gi = container_of(cdev, struct gadget_info, cdev);

    struct config_group *group = to_config_group(usb_func_ci);
    struct usb_function_instance *fi = container_of(group, struct usb_function_instance, group);
    struct usb_function_instance *a_fi;
    struct usb_function *f;
    int ret;

    mutex_lock(&gi->lock);

    // 遍历 available_func 找到对应的 usb_function_instance
    list_for_each_entry(a_fi, &gi->available_func, cfs_list) {
        if (a_fi == fi)
            break;
    }
    if (a_fi != fi) {
        ret = -EINVAL;
        goto out;
    }

   // 遍历 func_list 判断是否已经注册
    list_for_each_entry(f, &cfg->func_list, list) {
        if (f->fi == fi) {
            ret = -EEXIST;
            goto out;
        }
    }

    // 回调 fi->fd->alloc_func
    f = usb_get_function(fi);
    if (IS_ERR(f)) {
        ret = PTR_ERR(f);
        goto out;
    }

    // 链接到 cfg->func_list
    list_add_tail(&f->list, &cfg->func_list);
    ret = 0;
out:
    mutex_unlock(&gi->lock);
    return ret;
}

这个函数最终调用到 acm_alloc_func 函数

static struct usb_function *acm_alloc_func(struct usb_function_instance *fi)
{
    struct f_serial_opts *opts;
    struct f_acm *acm;

    // 分配 f_acm, 同时 gserial 作为其成员变量被分配, usb_function 则作为 gserial 的成员变量同时被分配.
    acm = kzalloc(sizeof(*acm), GFP_KERNEL);
    if (!acm)
        return ERR_PTR(-ENOMEM);

    spin_lock_init(&acm->lock);

    // 初始化 gserial 数据结构的 acm_connect 、 acm_disconnect、`acm_send_break` 回调函数
    acm->port.connect = acm_connect;
    acm->port.disconnect = acm_disconnect;
    acm->port.send_break = acm_send_break;

    // 初始化 usb_function 成员变量的各个回调函数等
    acm->port.func.name = "acm";
    acm->port.func.strings = acm_strings;
    /* descriptors are per-instance copies */
    acm->port.func.bind = acm_bind;
    acm->port.func.set_alt = acm_set_alt;
    acm->port.func.setup = acm_setup;
    acm->port.func.disable = acm_disable;

    opts = container_of(fi, struct f_serial_opts, func_inst);
    acm->port_num = opts->port_num;    // 设置 acm->port_num  这个是 ports[] 数组的索引
    acm->port.func.unbind = acm_unbind;
    acm->port.func.free_func = acm_free_func;

    return &acm->port.func; // 返回 usb_function
}

关联的总结如下:

• 分配 f_acm, 同时 gserial 作为其成员变量被分配, usb_function 则作为 gserial 的成员变量同时被分配.
• 初始化 gserial 数据结构的 acm_connect 、 acm_disconnect、acm_send_break 回调函数
• 初始化 usb_function 成员变量的各个回调函数等
• 设置 acm->port_num 这个是 ports[] 数组的索引
• 将 usb_function 链接到 config_usb_cfg

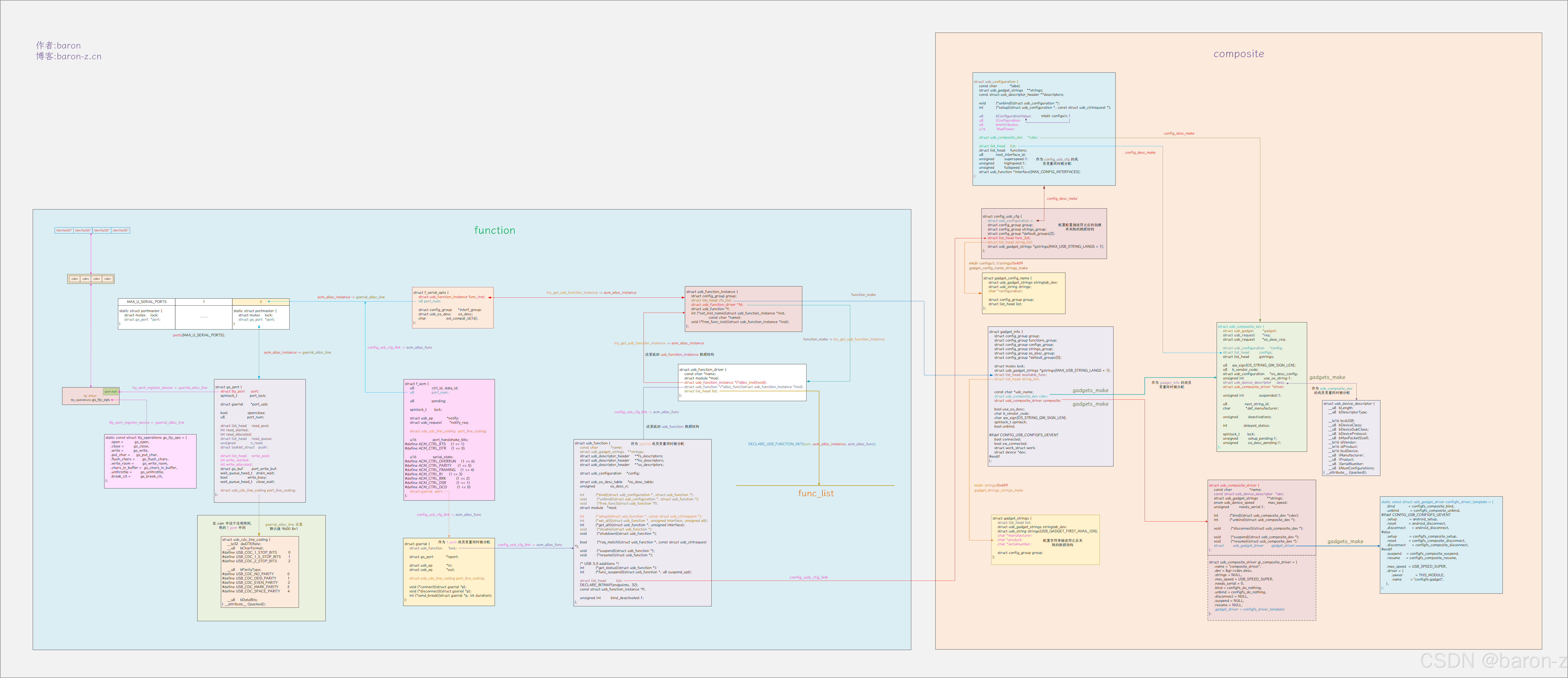

• 关联 function 和 configs 之后数据结构如下.


六、关联 compiste 和 gadget

echo `ls /sys/class/udc/` > UDC  # 这个步骤将设备连接到 USB 设备控制器（UDC）并启动 USB 外设

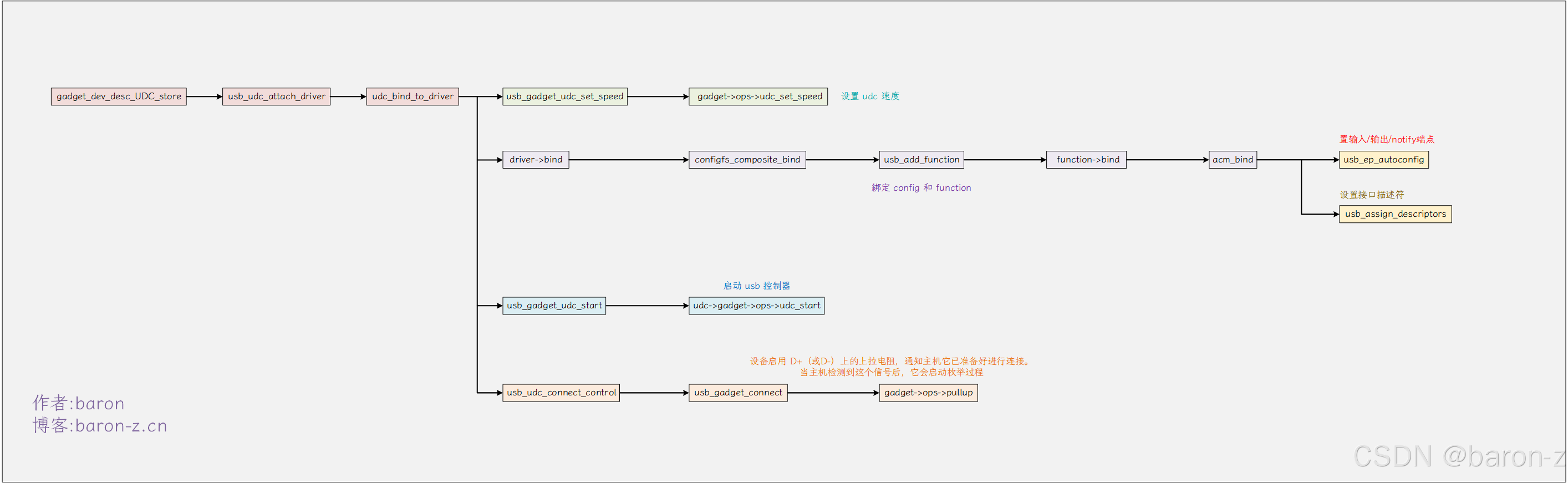

这个操作会调用到 gadget_dev_desc_UDC_store 这个属性文件操作接口, 调用流程如下.

这个过程主要作了这些事情.

• 绑定 udc->driver 和 usb_gadget_driver
• 调用 gadget->ops 的 dc_set_speed 接口设置 usb 设备支持的速度, 这个不是必须的
• 调用 gadget->ops 的 bind 接口, 这个接口必须实现, 这个接口会最终会调用到 acm_bind
• acm_bind 设置输入端点、输出端点、notify 端点, 设置接口描述符.
• 调用 gadget->ops 的 udc_start 接口, 用于初始化 udc 的硬件, 这个接口必须实现
• 调用 gadget->ops 的 pullup 接口, 启用 D+(或D-) 上的上拉电阻，通知主机它已准备好进行连接。当主机检测到这个信号后，它会启动枚举过程, 这个接口不是必须的.

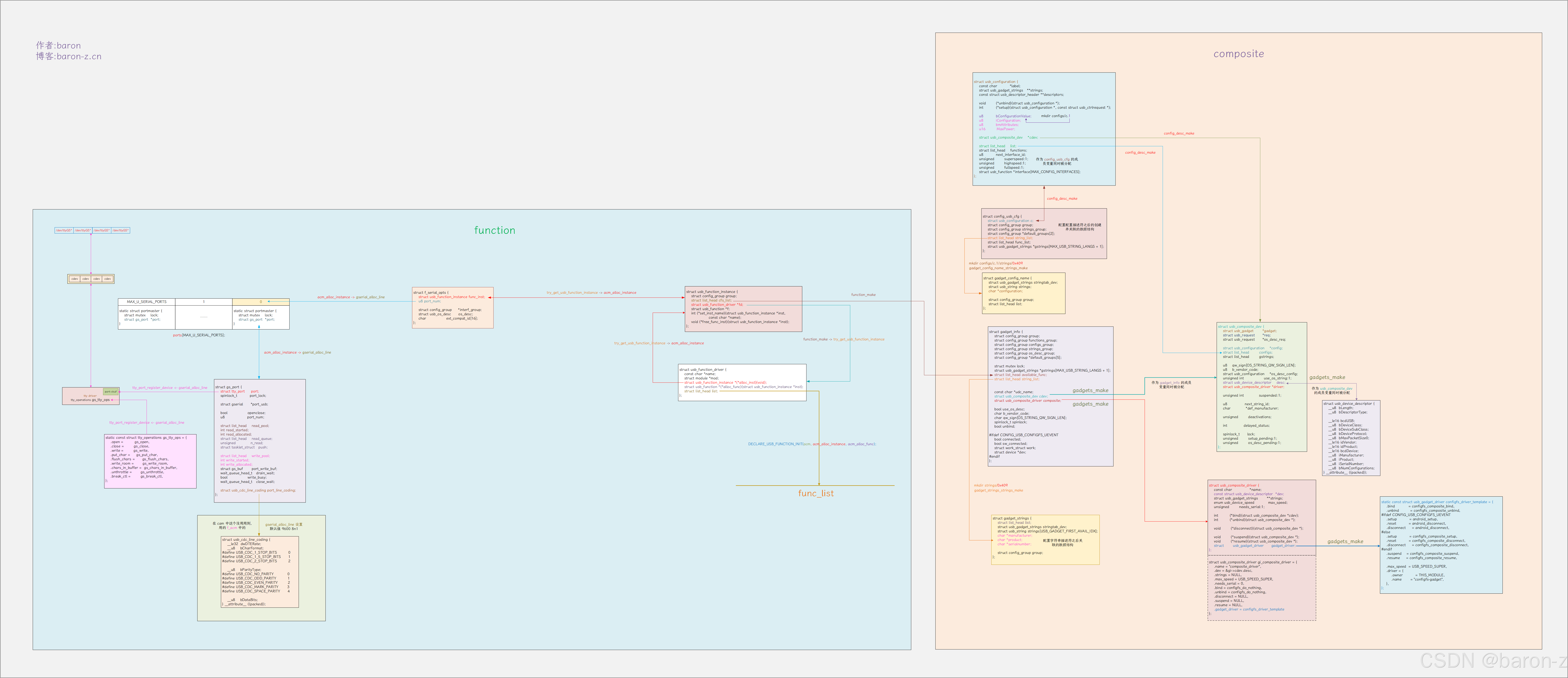

• 绑定之后数据结构关系如下所示.

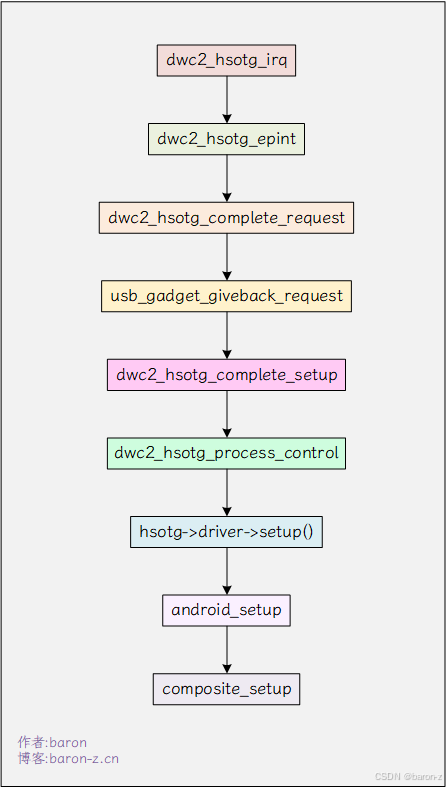

    绑定 compiste 和 gadget 的过程就是 usb 设备初始化的过程, 当完成关联结束, 我们的设备就准备好了, 接下来就会触发 set_up枚举流程. 调用流程如下所示.

usb 串口枚举流程大概如下所示.

USB_DT_DEVICE
USB_DT_DEVICE
USB_DT_CONFIG
USB_DT_STRING
USB_DT_STRING
USB_DT_STRING
USB_DT_DEVICE
USB_DT_CONFIG
USB_DT_CONFIG
USB_DT_CONFIG
USB_REQ_SET_CONFIGURATION
USB_RECIP_INTERFACE
USB_RECIP_INTERFACE
USB_RECIP_INTERFACE
USB_RECIP_INTERFACE
USB_DT_STRING
USB_DT_STRING
USB_DT_STRING
USB_RECIP_INTERFACE
USB_DT_STRING
USB_DT_STRING
USB_DT_STRING

    其中 USB_REQ_SET_CONFIGURATION比较特殊, 用于设置 config , 在 usb 串口中设置对应的配置.

composite_setup() -->
    set_config() -->
        f->set_alt(f, tmp, 0) -->
            acm_set_alt() -->
                gserial_connect() -->
                    usb_ep_enable() --> // 用于使能 ep

    除此之外 USB_RECIP_INTERFACE 这用于枚举设备的接口信息, 会回调 acm_setup 这是对应的 function 的 setup 接口, 用于提供设备的接口类信息. usb 串口中用于获取以及设置串口的属性 8n1 等.

composite_setup() -->
    f->setup() -->
        acm_setup() -->

七、数据通讯

usb 串口的数据通信比较简单, usb 做设备的通讯是通过 usb_request 来进行, 简称 req. usb 通讯是通过端点进行通信, 为了隔离 function 和 udc 控制器直接的实现细节, 内核封装了 usb_ep_queue 用于 function 进行数据通信. 大致的发送流程.

1. 分配 req
2. 将要通讯的数据填入到对应的 req
3. 调用 usb_ep_queue 填入要通讯的 ep 和 包含数据的 req
4. 调用 gadget 提供的通用接口 dwc2_hsotg_ep_queue_lock 将数据填充到 fifo 或者 dma buffer
5. 通信的流程都是主机发起的, 前面先把数据填充到 buffer, 接下来等待主机发起通信请求.

usb 串口中首先通过 gs_open 分配通讯的 req 和对应的 buffer.

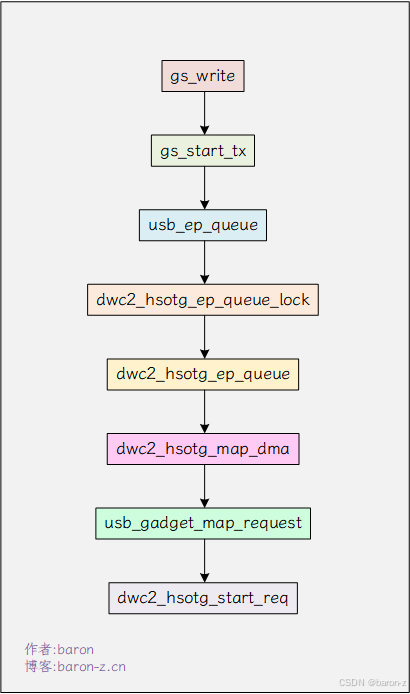

发送和接受数据都比较简单, 发送流程如下.

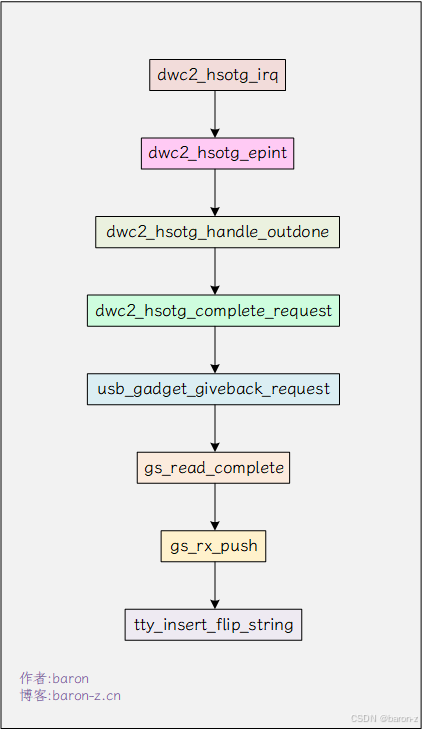

接收的流程如下所示.
