TL431 三端可控精密稳压器

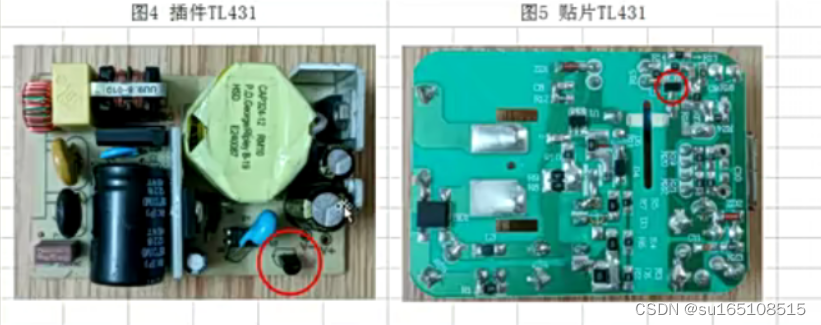

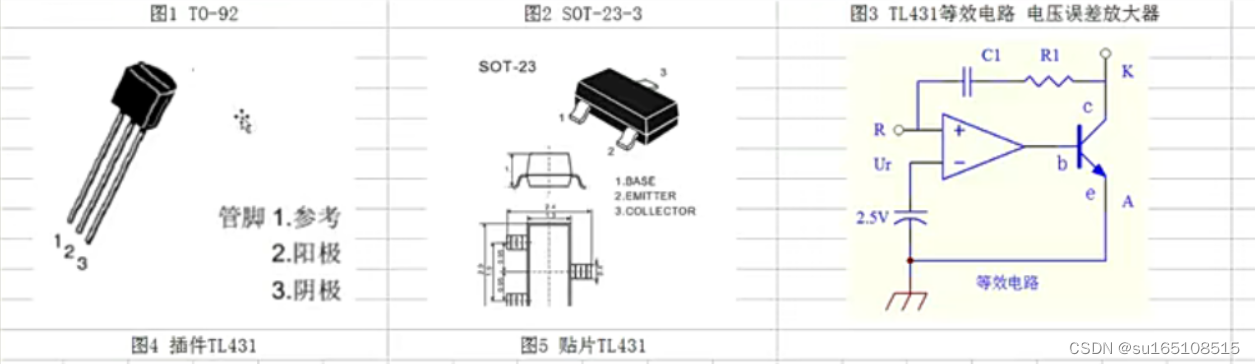

1、TL431是三端可控精密稳压源。有插件TO-92和贴片SOT-23-3两种常用的封装。如图1，图2，图4，图5，它由三个脚，分别是R(参考极)、A（阳极)、K（阴极）组成。TL431的内部参考电压是2.5V.

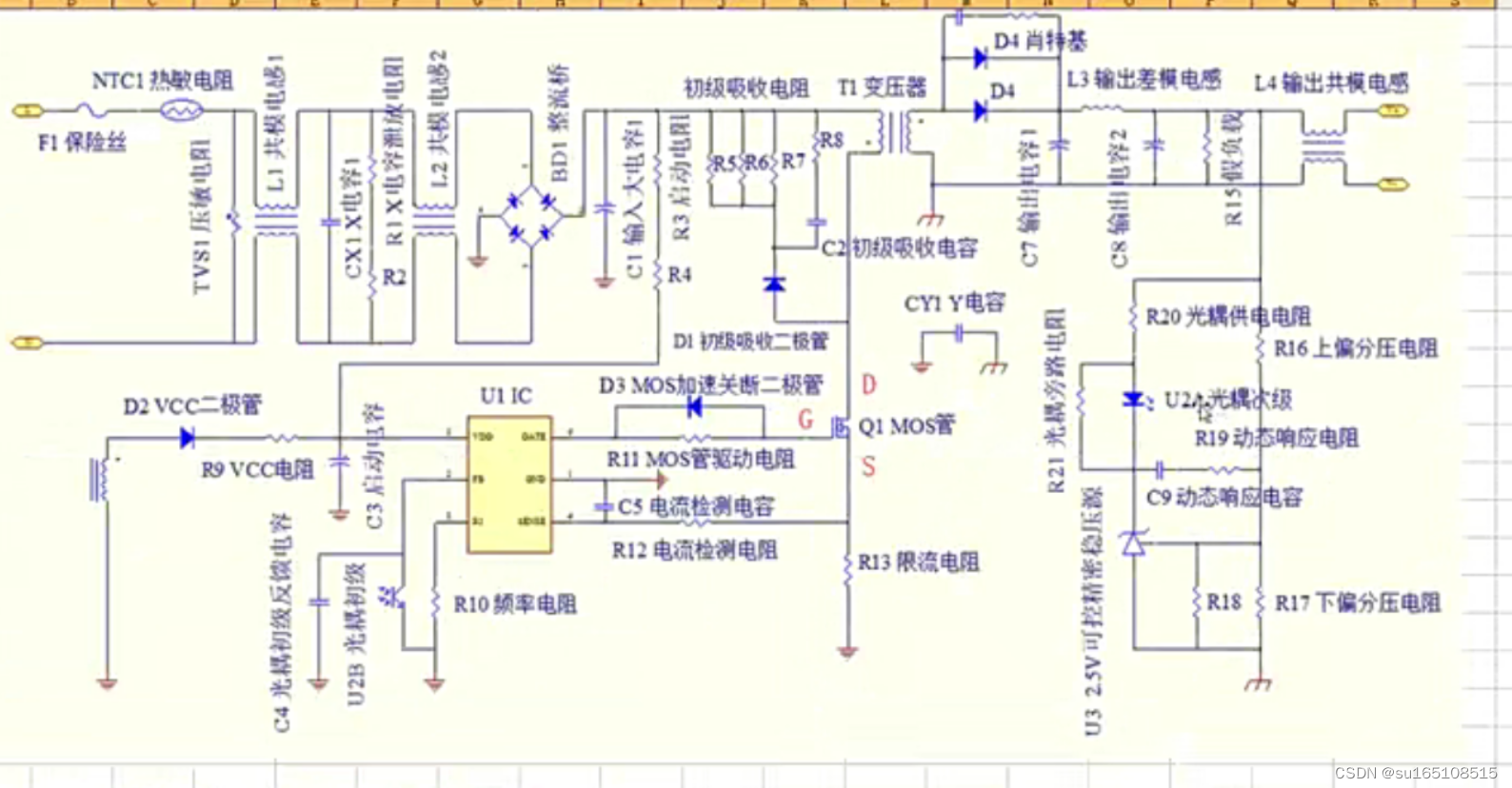

2、TL431通常结合光耦进行反馈。如图3，这时，TL431的工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其R脚与K脚之间，要接补偿网络（R1、C1),防止431出现振荡，这时R极相当于电压误差放大器的正相输入端，K极则为电压误差放大器的输出端。

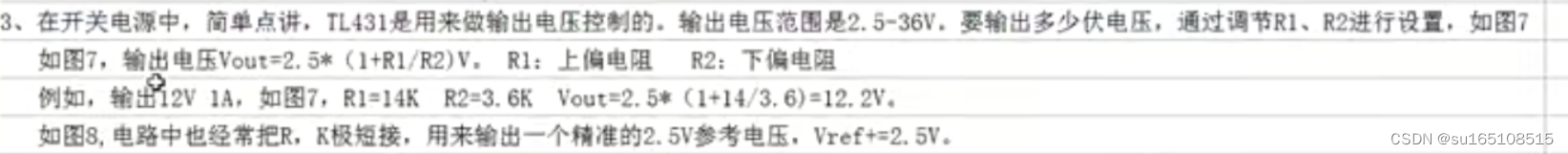

 3、在开关电源中，简单点讲，TL431是用来做输出电压控制的。输出电压范围是2.5-36V，要输出多少伏电压，通过调节R1、R进行设置，如图7

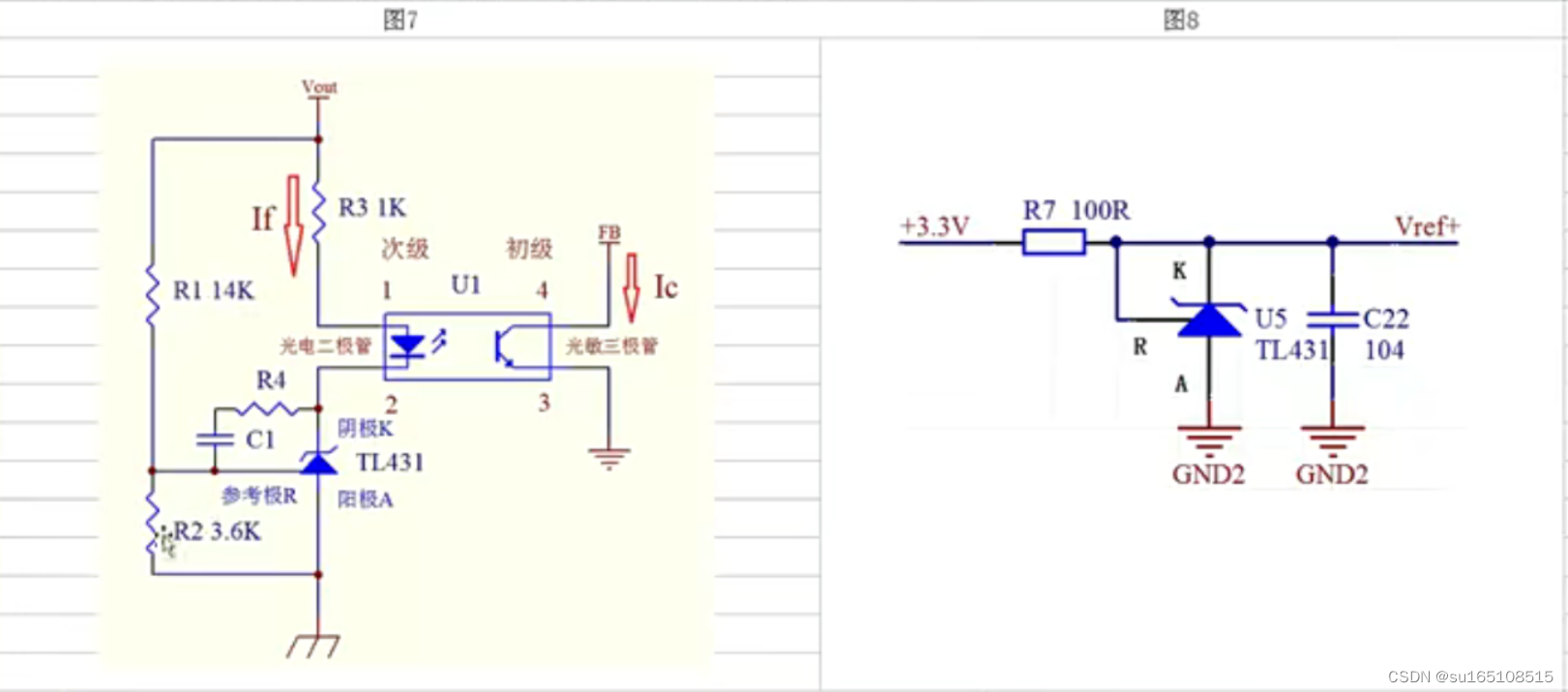

        如图7，输出电压Vout=2.5*（1+R1/R2)V.R1:上偏龟阻R2:下偏电阻
        例如，输出12V 1A，如图7，R1=14KR2=3.6K Vout=2.5*(1+14/3.6)=12.2。

        如图8,电路中也经常把R，K极短接，用来输出一个精准的2.5V参考电压，Vref+=2.5V，
