变压器绕制

变压器同名端

 1、变压器同名端，是指在变压器绕制的时候，各绕组方向统一，同名端同时都为进线（起始端）
或出线（结束端)。若某一个绕组骨架插入夹头方向反向，则相应该绕组进出线同时反向。同名端，“•”来表示。

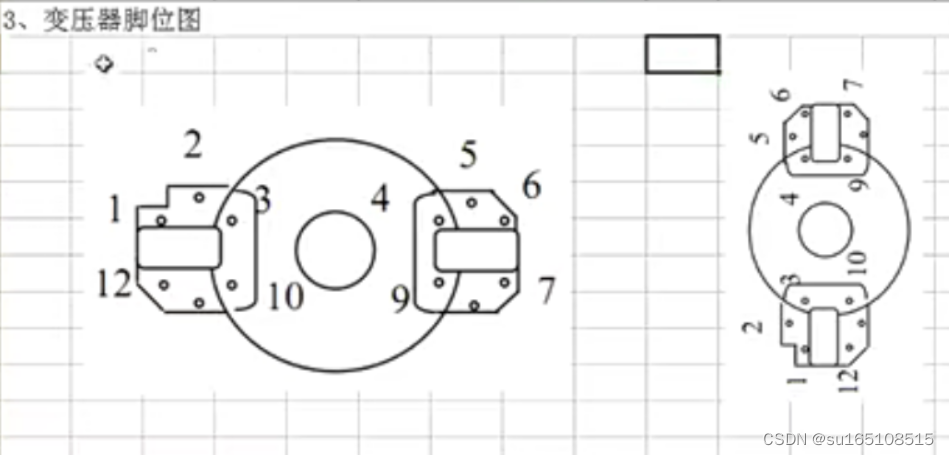

2、如上图所示:12、3、A即为同名端，10、1、B即为异名端。这是由反激式电路的工作原理决
定的。
变压器绕制时方向为，各绕组方向统一:                                                                                                  12进(Q1MOS管D极)                10出
        3进（D2二极管正极)                1出
        A进(D3二极管正极)                  B出

3、变压器同名端方向绕反的话，会出现空载不稳定，或带载时达不到额定负载等情况。

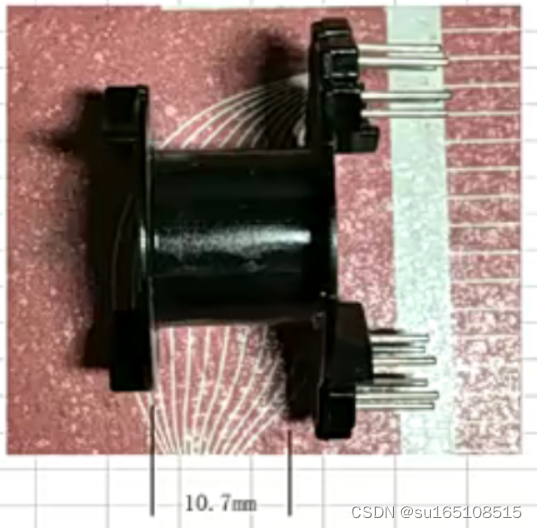

1、变压器幅宽

RM10骨架

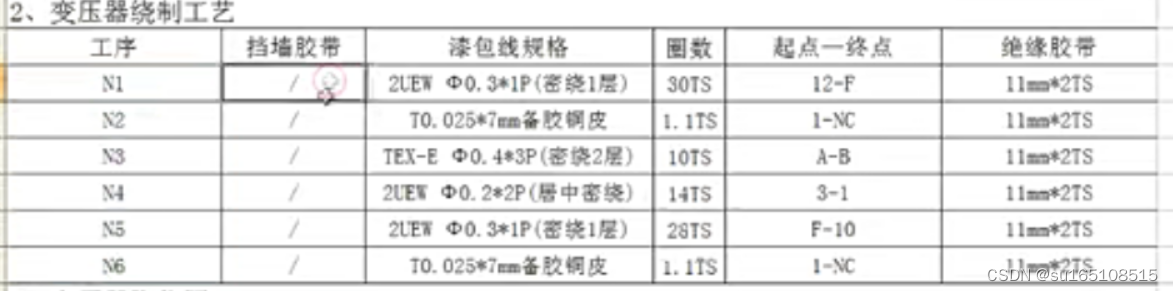

 4、各绕组绕制工艺

1、N1绕组，初级一半。

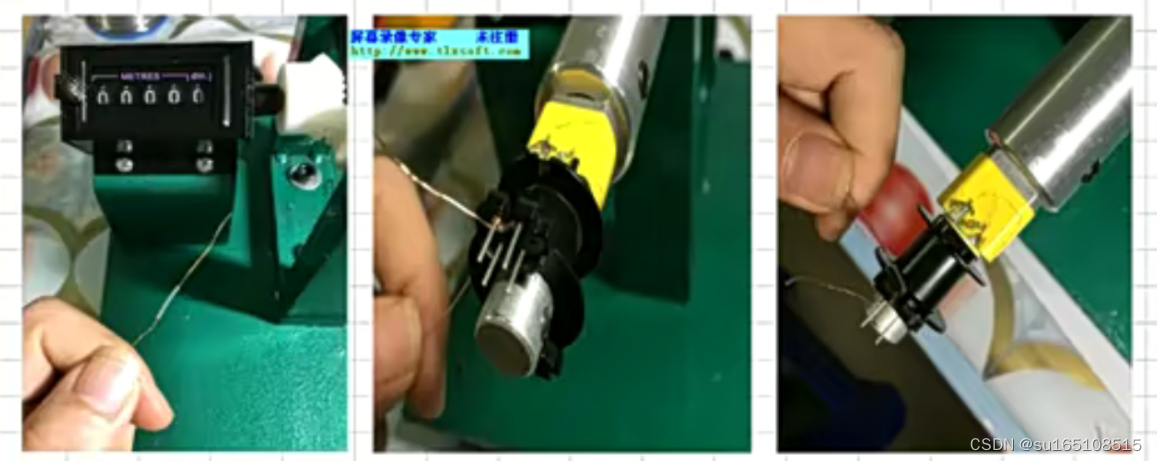

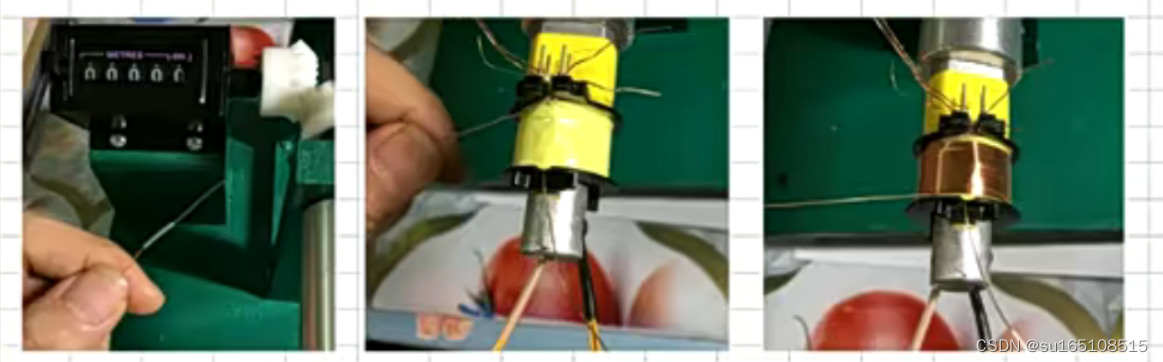

        图1，记数器清零，起始线穿套管。

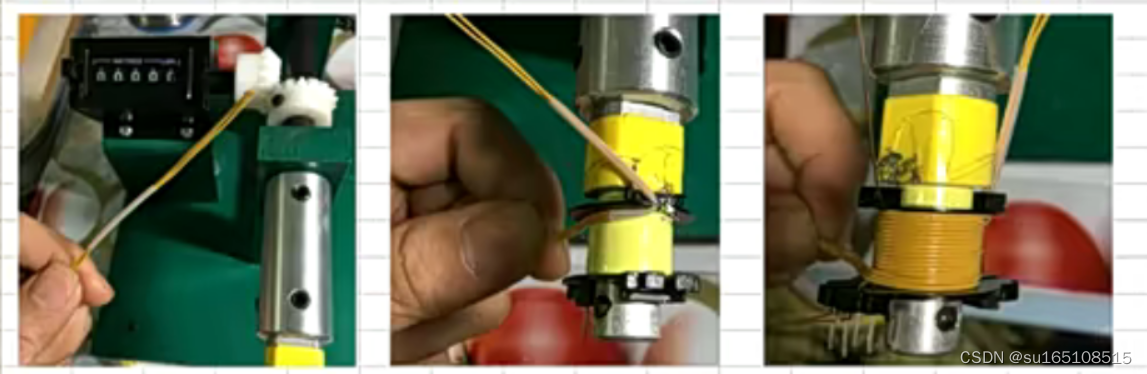

        图2、3，起始线挂12脚,密绕一层，30TS。

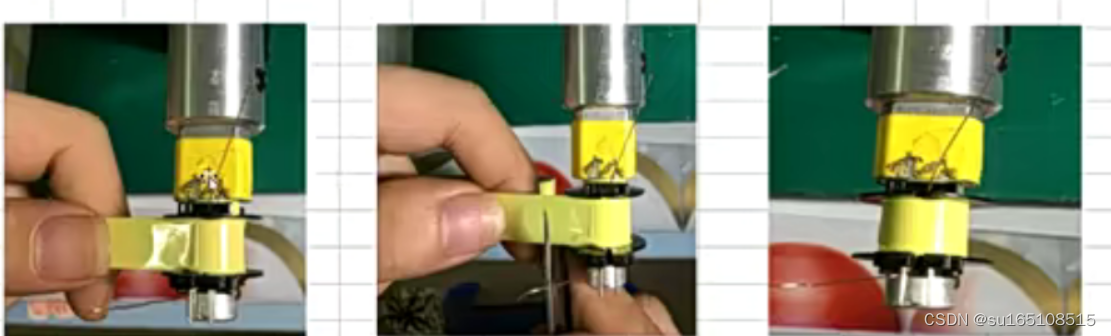

        图4、5，结尾线挂针脚顶端凹槽内，作中心抽头。                                                                          图7、8、9，绕制胶带两圈。





 2、N2绕组，屏蔽铜箔。

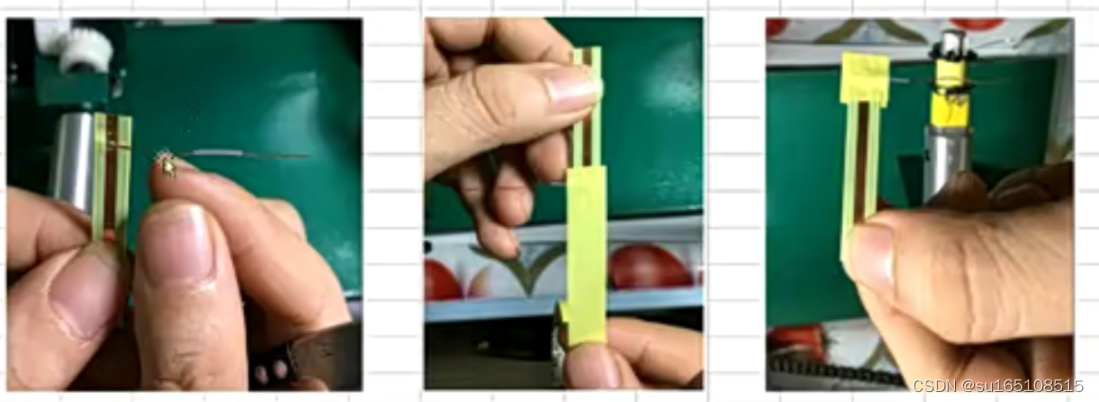

图1，屏蔽铜箔引线穿套管。

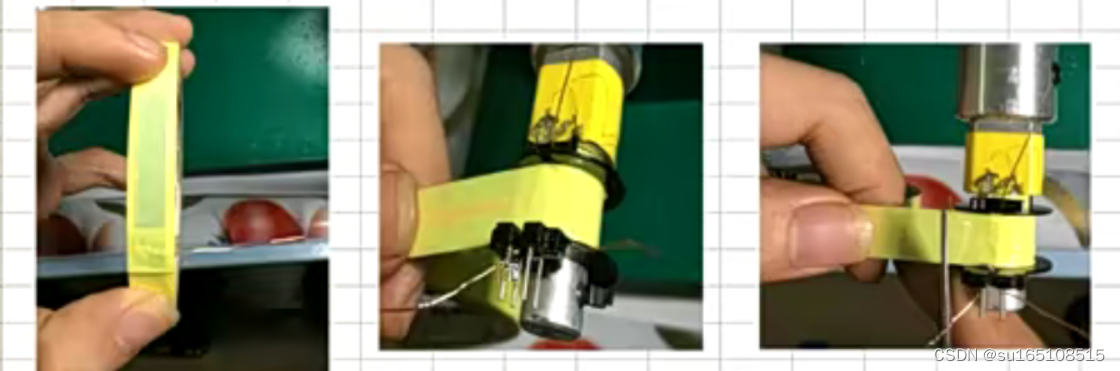

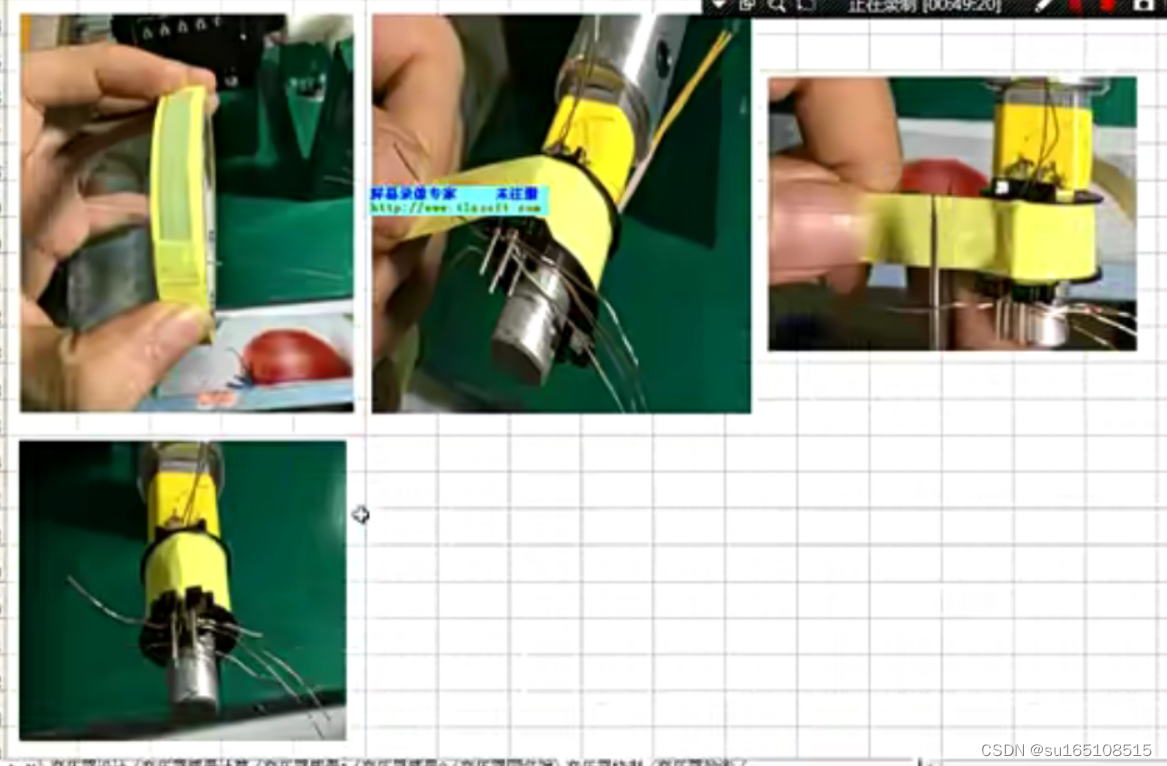

图2、3，屏蔽绕组起始处包胶带，首尾绝缘，防止短路。                                                              图4、将屏蔽铜箔居中粘在胶带内。

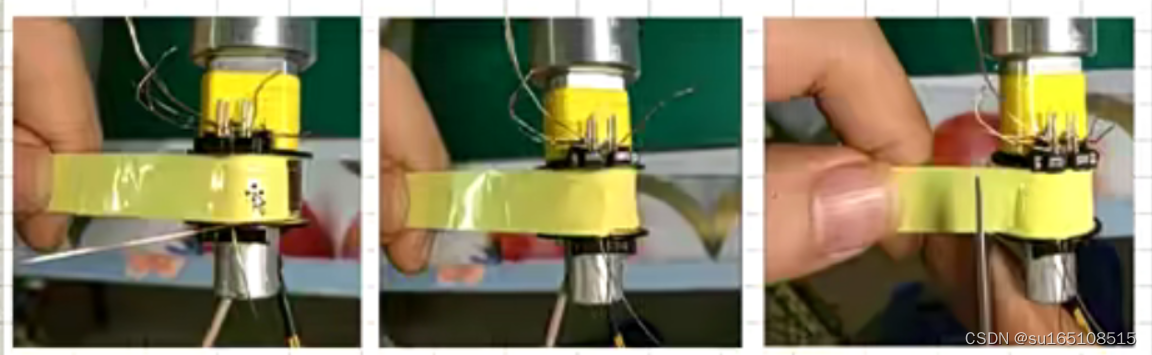

图5、6、7，屏蔽铜箔挂1脚，绕制胶带两圈。

 3、N3绕组，次级绕组。

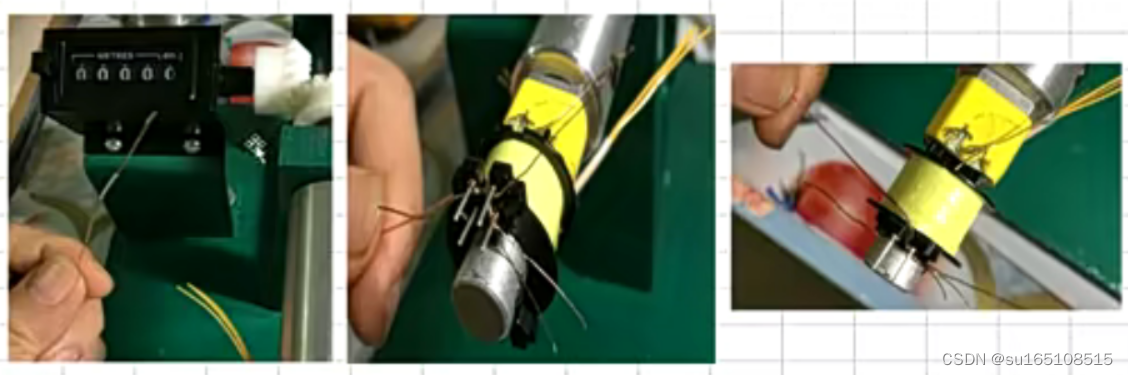

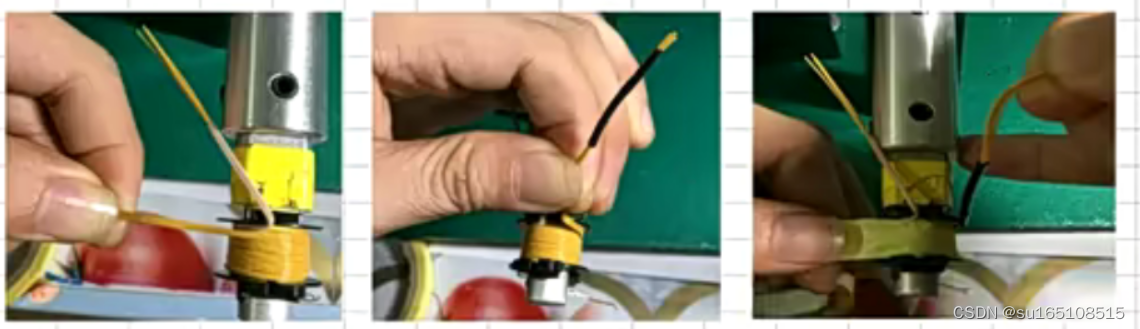

        图1，计数器清零，起始线穿白色套管。                                                                                            图2、将起始线折弯，挂于无针脚凹槽内。                                                                                        图3、4，绕制10TS。
        图5，结尾线穿黑色套管。图6、7、8、9绕制胶带两圈。



 4、N4绕组，vCC绕组。
        图1，起始线穿套管。                                                                                                                        图2、3，起始线挂3脚。                                                                                                                    图4、5，VCC绕组居中绕制。                                                                                                            图6，结尾线穿套管。
        图7、9，绕制胶带，将起始线结尾线进行隔离。图8，结尾线挂1脚。



 5、N5绕组，初级另一半。

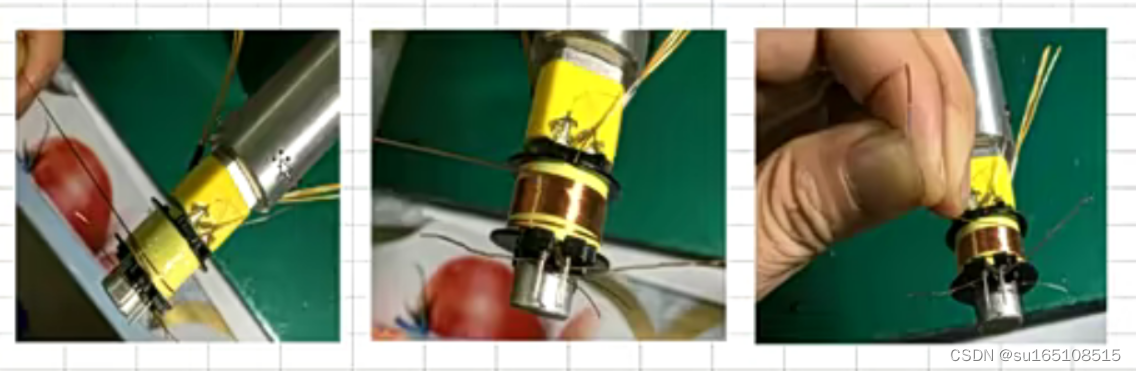

        图1，计数器清零，起始线穿套管。                                                                                                    图2骨架反向，起始线挂10脚。                                                                                                          图3，密绕一层，28TS。

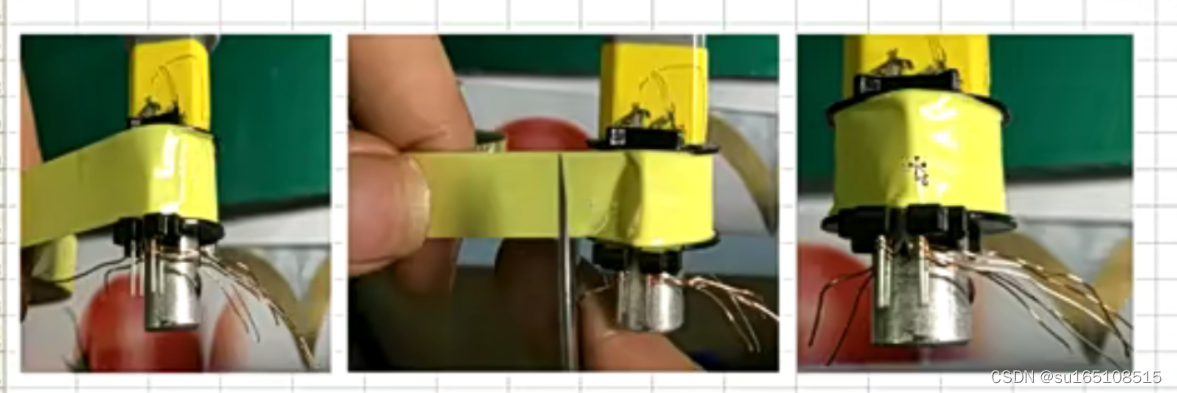

        图4、6、7，绕制胶带2Ts，将起始线结尾线进行隔离。                                                                    图5，结尾线挂针脚顶端凹槽内。



 6、N6绕组，屏蔽铜箔。

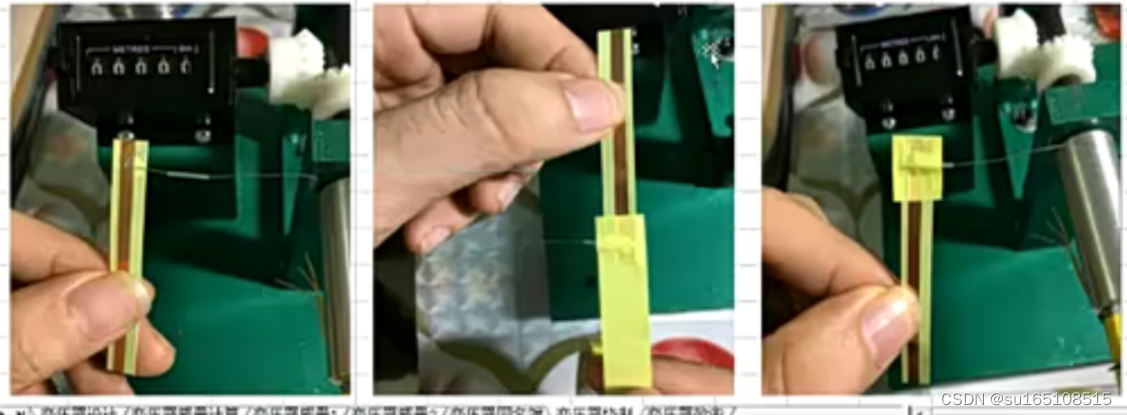

        图1，屏蔽铜箔引线穿套管。
        图2、3，屏蔽绕组起始处包胶带，首尾绝缘，防止短路。                                                                图4，将屏蔽铜箔居中粘在胶带内。
        图5、6、7，屏蔽铜箔挂1脚，绕制胶带两圈。



 7、初级绕组中心抽头绞线，包胶带。
        图1，中心抽头绞线。

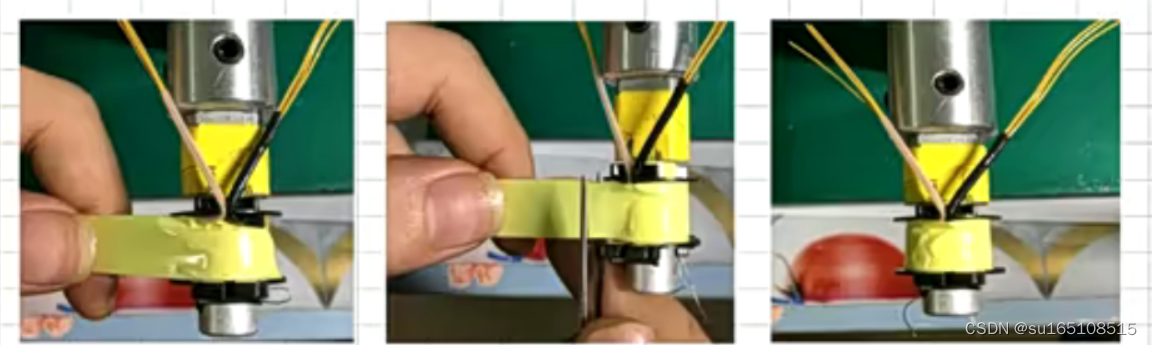

        图2，中心抽头上锡。图3，中心抽头穿套管。                                                                                 图4、5、6，绕制胶带两圈。



 8、初次级剪线头，绞线，上锡。

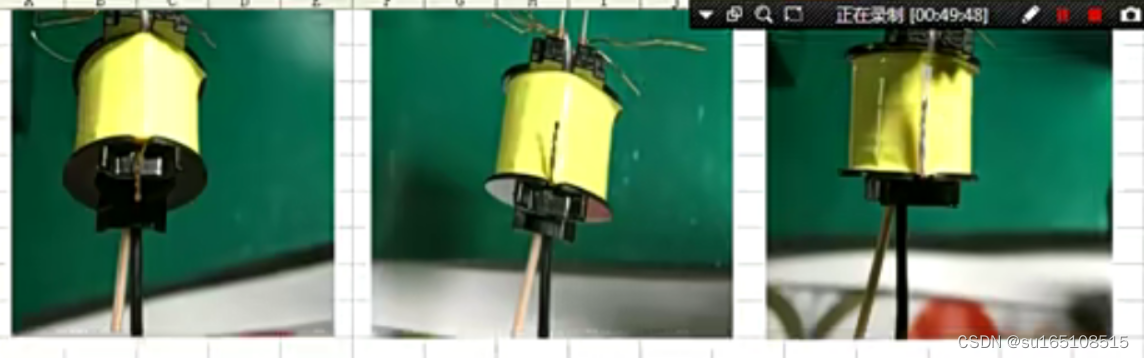

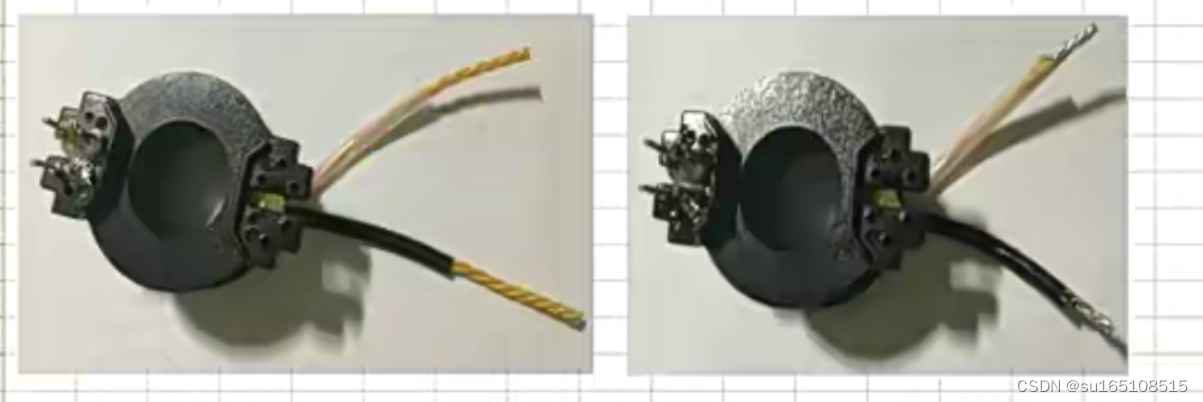

        图1、2、3，绕制好的骨架线包。                                                                                                      图4、初次级剪线头，绞线。
        图5、初级针脚上锡，次级飞线上锡。



 9、磨感量，包胶带。

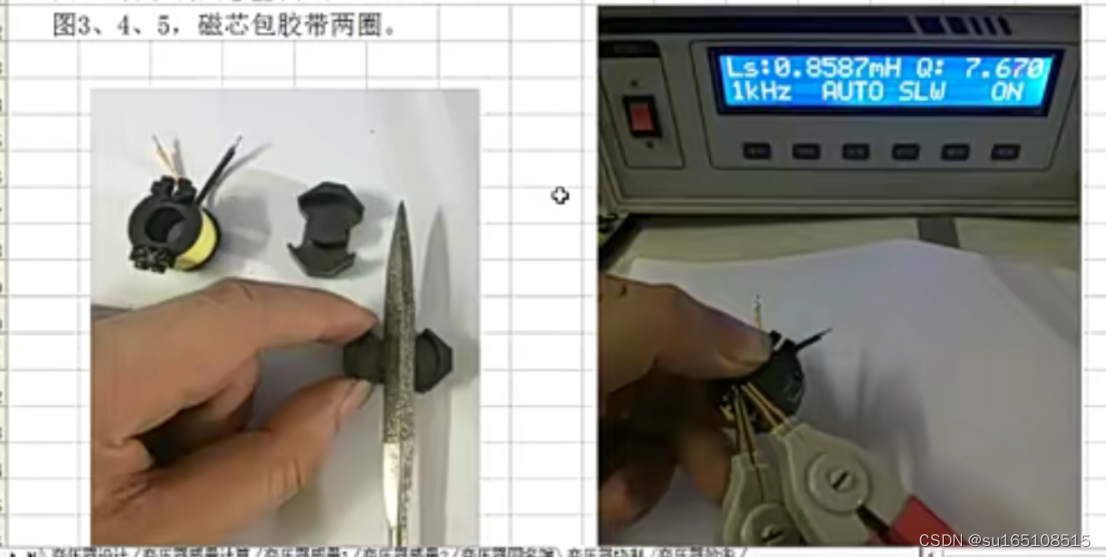

        图1，磨磁芯气隙。

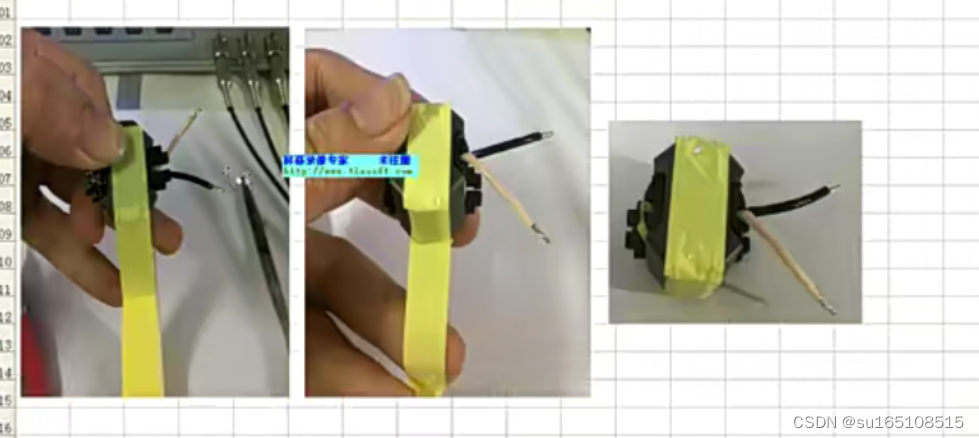

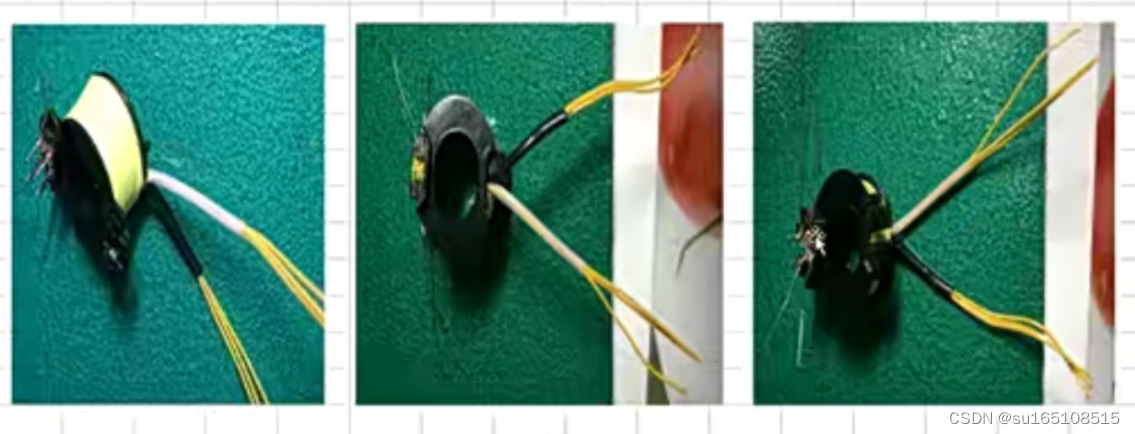

        图2，初级线圈感量测试L=0.9mH士5%。                                                                                          图3、4、5，磁芯包胶带两圈。
