纯硬件串口指示灯电路（高波特率时也能闪灯）

有时候需要LED来指示串口的收发状态，但是又不想用或者不能用GPIO来控制，就需要使用纯硬件电路来搭建LED指示电路。

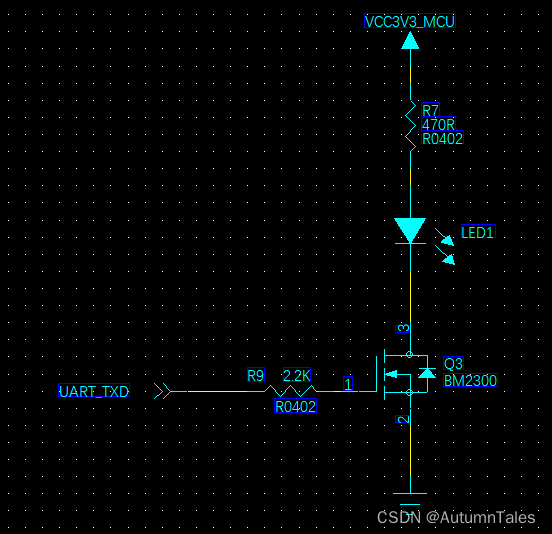

最简单的方式就是利用1个MOS来控制LED，如下图，但这种方式缺点也很明显，就是如果串口波特率高的时候，MOS管的开通时间很短，LED无法点亮或者亮的时间很短。

这时候可以使用下面这个电路，利用电容电容的充放电来达到延长LED的点亮时间。

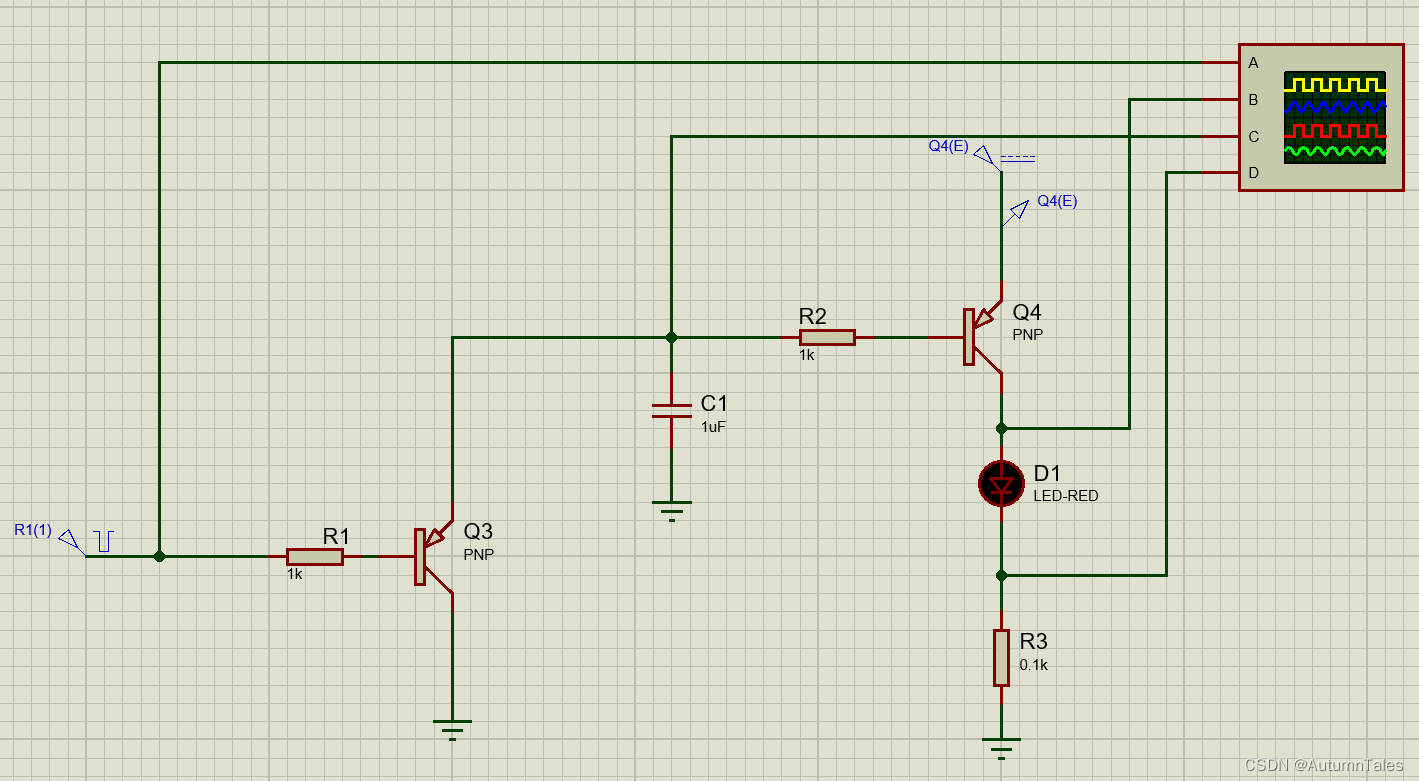

电路中使用单“高低高”脉冲模拟串口输入。Q3,Q4为PNP三极管，C1为1uf电容，R1,R2为1k电阻。

工作原理：

当串口闲置时为高电平，Q3Q4截止，LED灯不亮。

串口发送数据时，信号为高低脉冲波形，当信号为低时，Q3Q4导通，LED点亮。

延时原理：

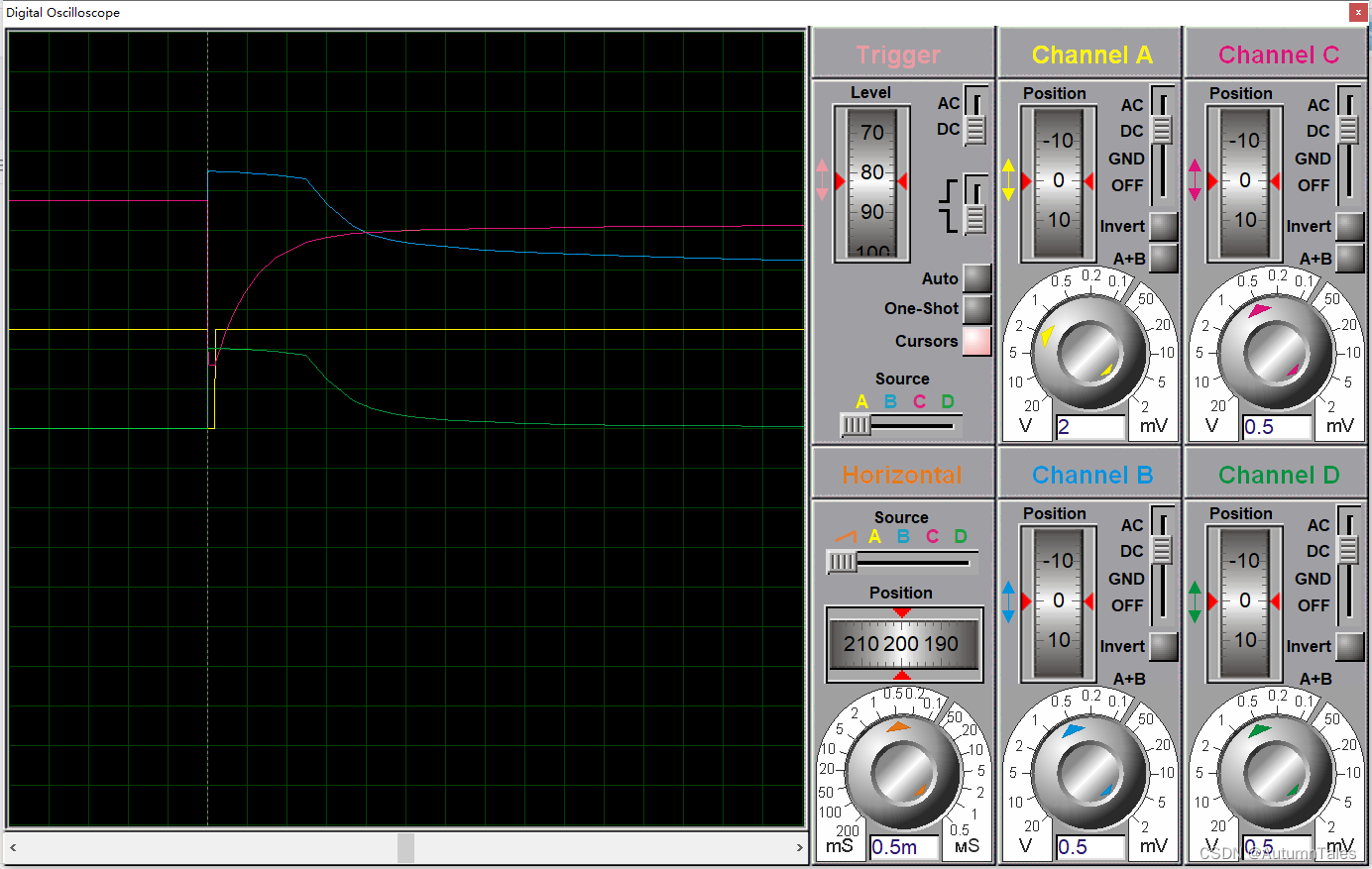

当串口为低时，Q3导通，C1上端通过Q3接地为低电平，Q4基极为低电平，Q4导通，LED点亮。当串口跳变为高，Q3截止，C1通过Q4(E-B),R1充电，由于有R1电阻，C1的充电时间缓慢，所以在C1充电时间Q4基极能继续维持导通一段时间，从而延长了LED的点亮时间。如下图为仿真波形图。波形发生器提供脉宽为100us的低脉冲。R1=1K,C1=1UF。

从上面原理介绍可知，LED的点亮时间收到R1和C1影响，所以改变R1,C1的值可以修改LED的点亮时间。如果感觉LED亮度还不够亮，可以增大R1或者C1。这个其实就是根据RC的充电时间计算公式而来。

• RC电路的时间常数：τ=RC

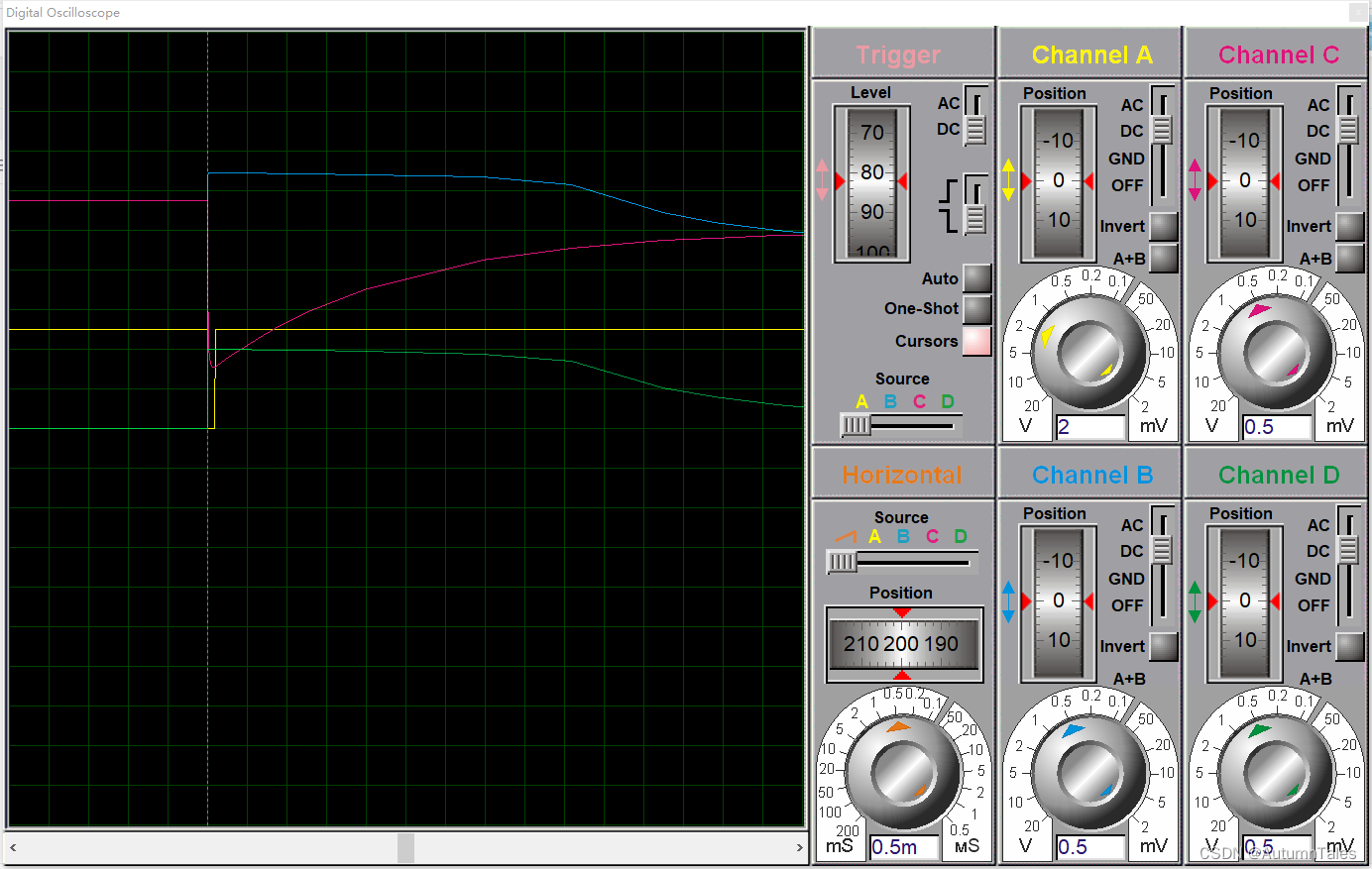

R1=2.2K,C1=1UF:可以看到Q4导通时间有明显增加。

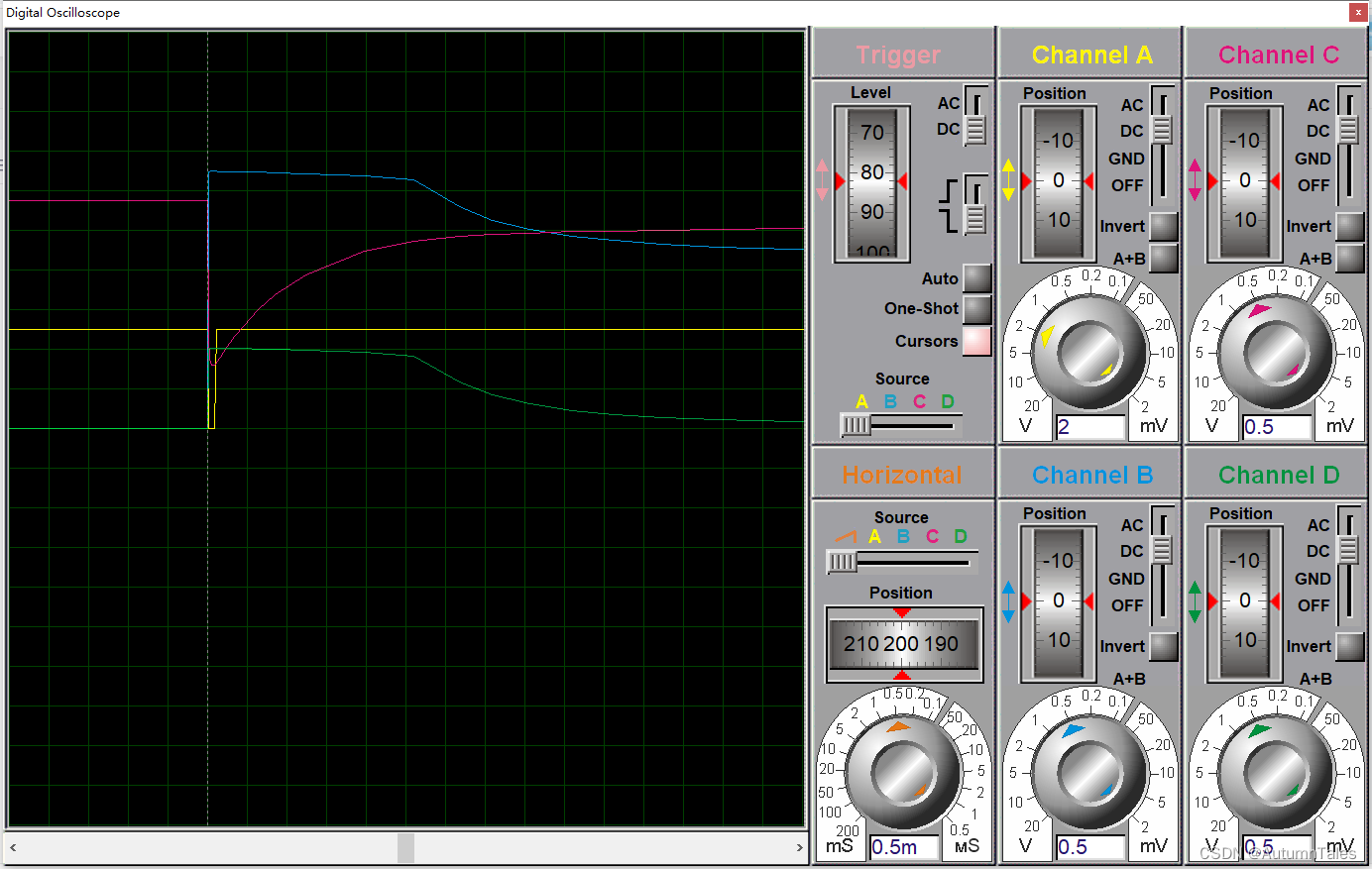

R1=1K,C1=0.47UF:可以看到Q4导通时间有明显减小。
