Latice CPLD jed转VME文件简介

在某些应用场合，我们可能需要将CPLD编译出来的jed文件转成VME文件，总的分为以下两步：

1.将jed文件装成XCF文件

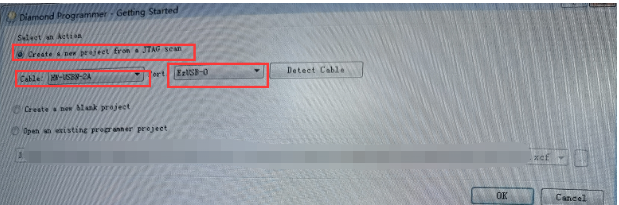

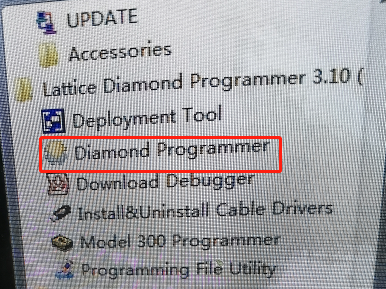

1.1 打开 Diamond Programmer工具

单击OK

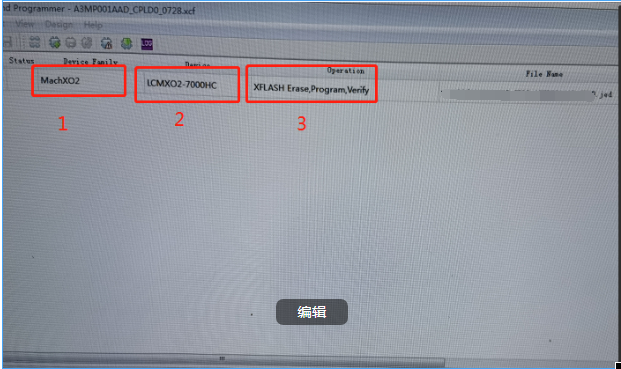

1.2 进入配置界面：

1.2.1.device family:需要选择对应器件所属的系列

1.2.2.Device:选择对应latice的CPLD器件

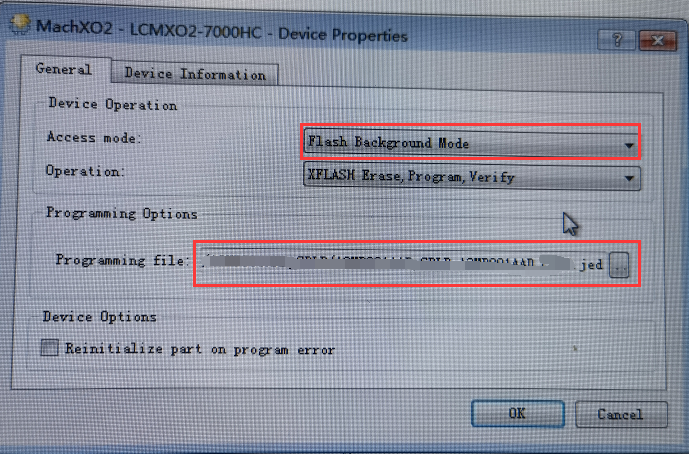

1.2.3 Operration:选择background模式，对应的以XFLASH Erase开头的，

                           选择需要被装换成VME文件的jed文件；单击OK，设置完成

 1.3 生成XCF文件

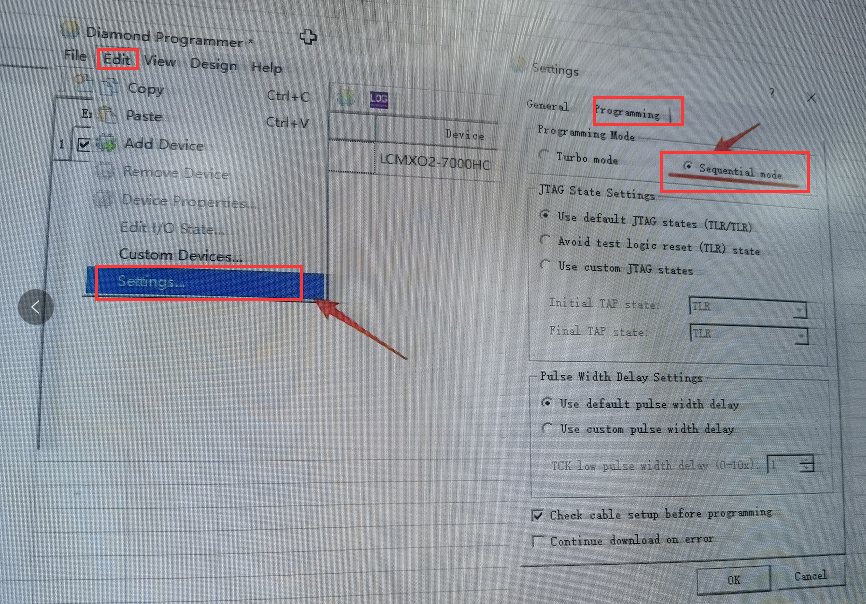

在菜单栏选择edit-》Settings弹出对话框，设置成Sequential mode

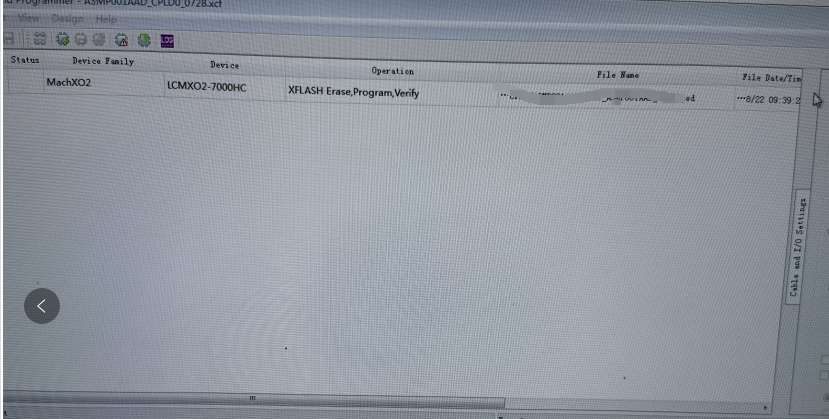

 在如下界面，在菜单栏单击file-》save，选择将XXX.XCF文件保存在指定的文件夹目录下面；

至此，XCF生成成功。

 2.将XCF文件生成VME文件

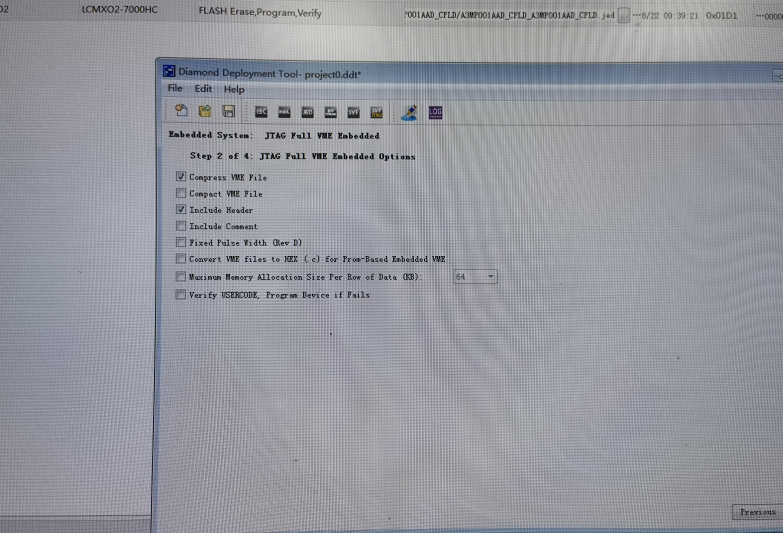

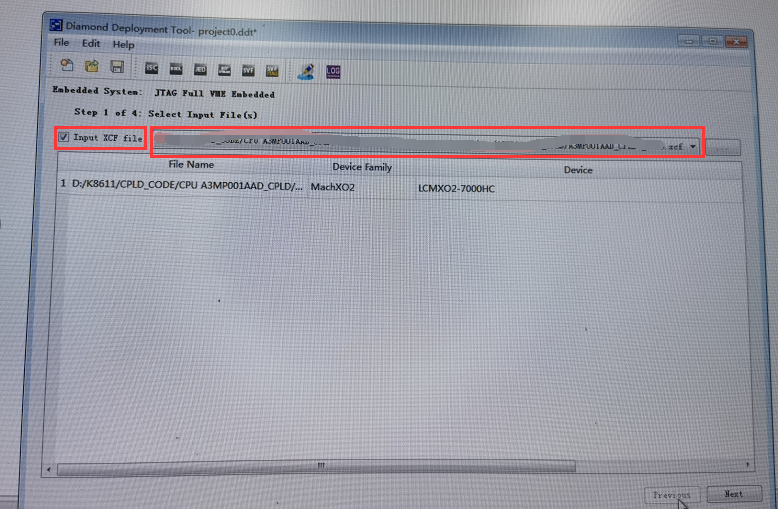

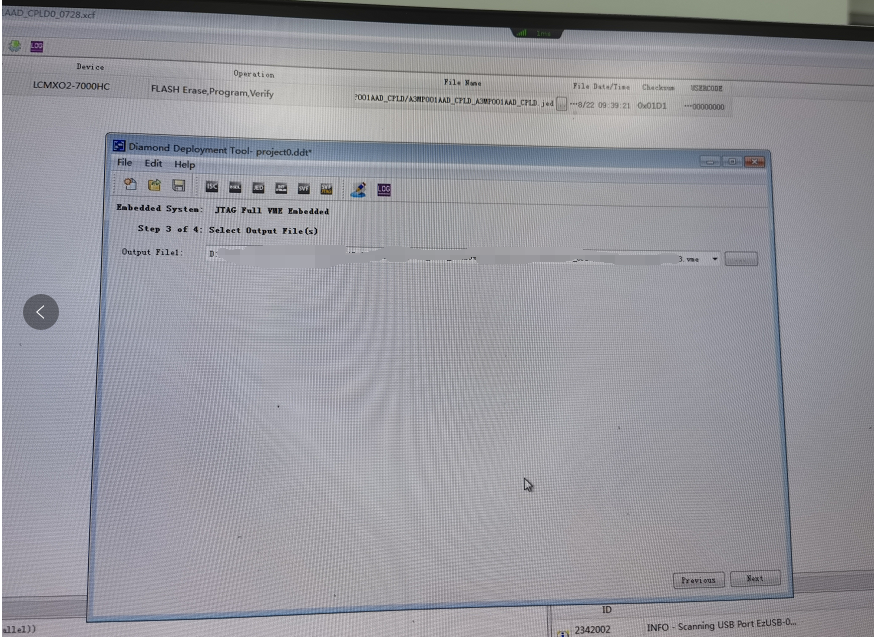

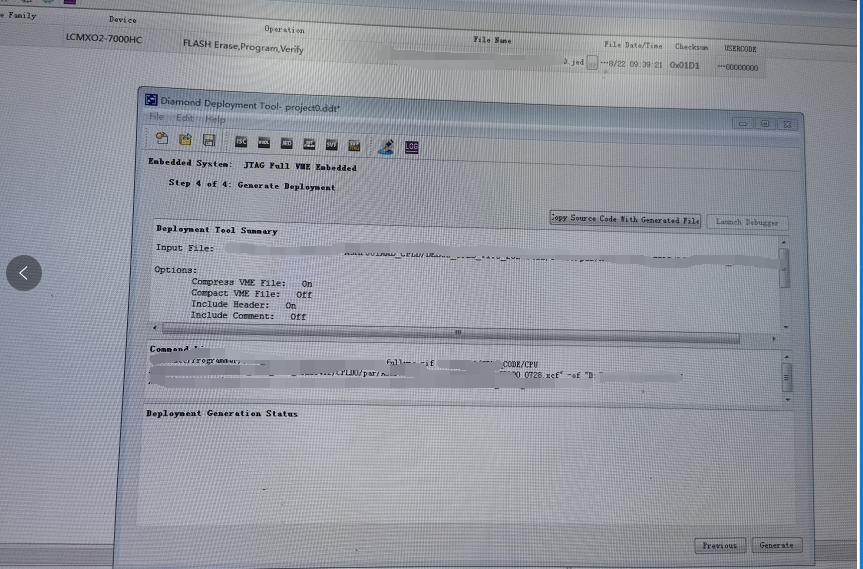

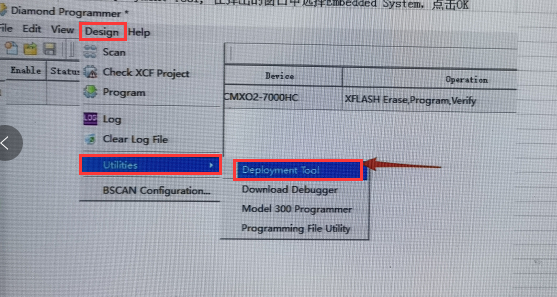

还在在上述界面下，菜单栏选中：Design-》Utilities-》Deployment Tool，设置成EMbedded System：导入上述步骤生成的XCF文件，一路NEXT即可

 2.1

 2.2

2.3



2.4



3.LATICE CPLD VME文件生成指导方法下载

LATICECPLD生成VME文件指导教程-其它文档类资源-CSDN下载
