HDMI E-EDID 解析

HDMI接口中包含一个显示器数据通道（DDC，Display Data Channel），它通过 I2C 协  议通信，用于HDMI发送端和接收端之间交换一些配置信息。发送端通过DDC通道读取接收端保存在EEPROM中的EDID数据，从而了解接收端的显示能力和特性。

本章包括以下几个部分：

1.1 E-EDID 简介

1.2 参考资料

1.3 E-EDID Block结构

1.4 EDID 1.3 数据结构

1.1E-EDID 简介

        EDID的英文全称是“ Extended Display Identification Data ”，即“扩展显示器识别数据”。它是VESA（Video Electronics Standards Association ， 视频电气标准协会）在制定显示器数据通道（DDC）的通信协议时，制定的有关显示器识别数据的标准。

        EDID是一个数据结构（data structure），它有一些可选的变量，用于显示器通知主机 它的身份信息和显示能力。EDID数据结构是显示器和主机之间通信协议的实现。 随着显示器的性能及复杂度不断提高，EDID中需要包含的信息也不断增加。为了应对未来显示器不断增长的显示能力，在EDID 1.3的基础上创造了E-EDID（Enhanced EDID ）,即增强的EDID。

        E-EDID（增强的EDID）定义了商业显示器必须支持的128字节的基础数据结构，与此同 时它还定义了如何向基础结构上添加扩展信息的规则。 E-EDID允许额外的信息以 EDID Extensions （EDID扩展）的形式存储，在最简单的配置下，E-EDID仅由一个数据结构组成

（EDID 1.3），即此时不包含扩展信息。

1.2参考资料

        本文主要参考了文档《VESA ENHANCED EXTENDED DISPLAY IDENTIFICATION DATA STANDARD》，即《E-EDID 标准》。如下图所示：

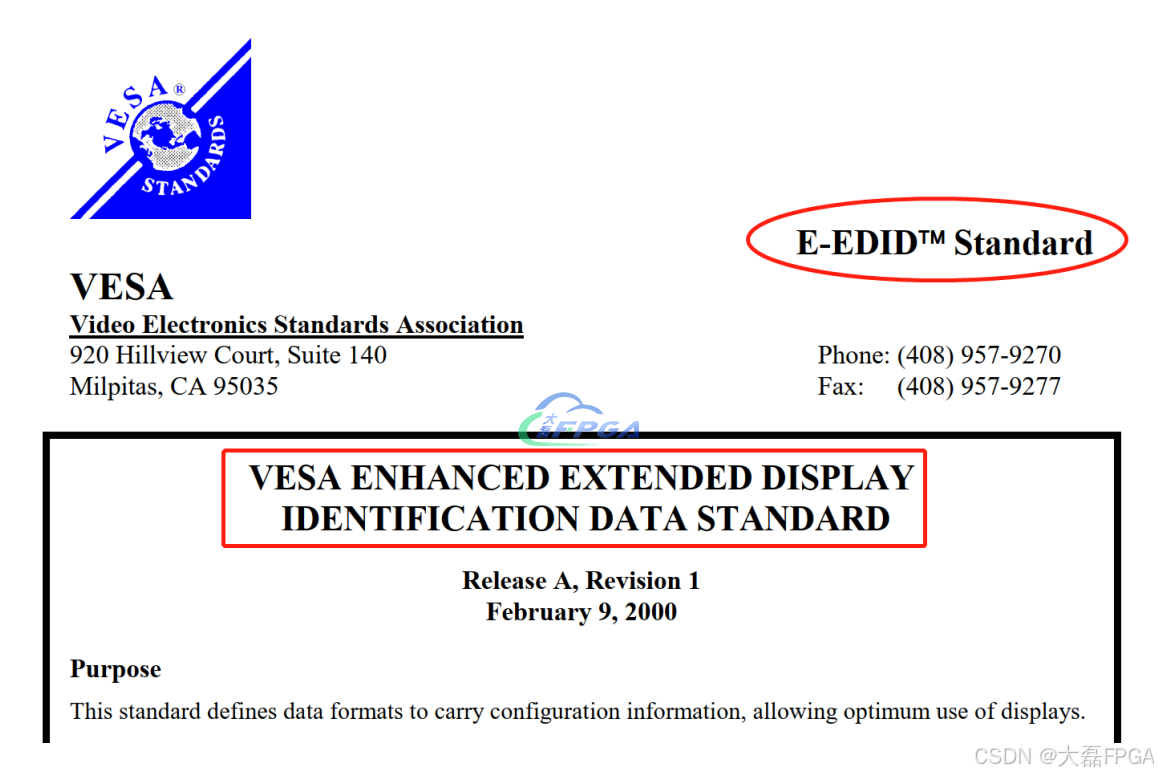

图 1.2.1 E-EDID 标准

        E-EDID标准定义了用于承载显示器配置信息的数据格式，使得显示器能够以最佳的效果   显示。标准中描述了基础的128字节的数据结构“EDID 1.3”，以及构成 “Enhanced EDID ” 的数据块的基本布局。

1.3E-EDID Block 结构

       E-EDID最常见的形式包含两个块（Block），第一个是基础数据结构块，第二个是扩展 块（extension block） 。如下图所示：

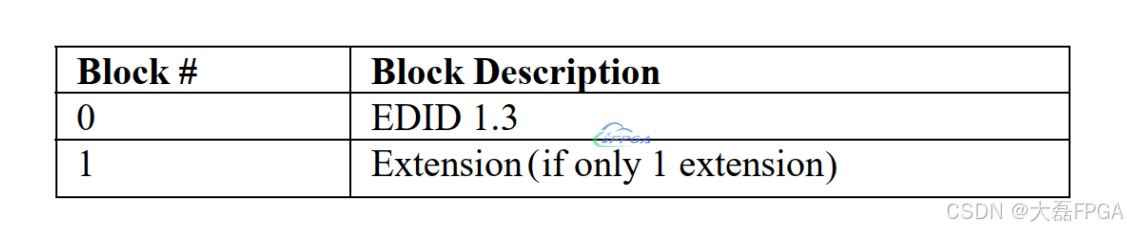

图 1.3.1 只包含一个扩展块的E-EDID Block结构

在图 1.3.1中，Block 0是必须存在的，而其他扩展块是可选的。所有Block的长度均为128字节。

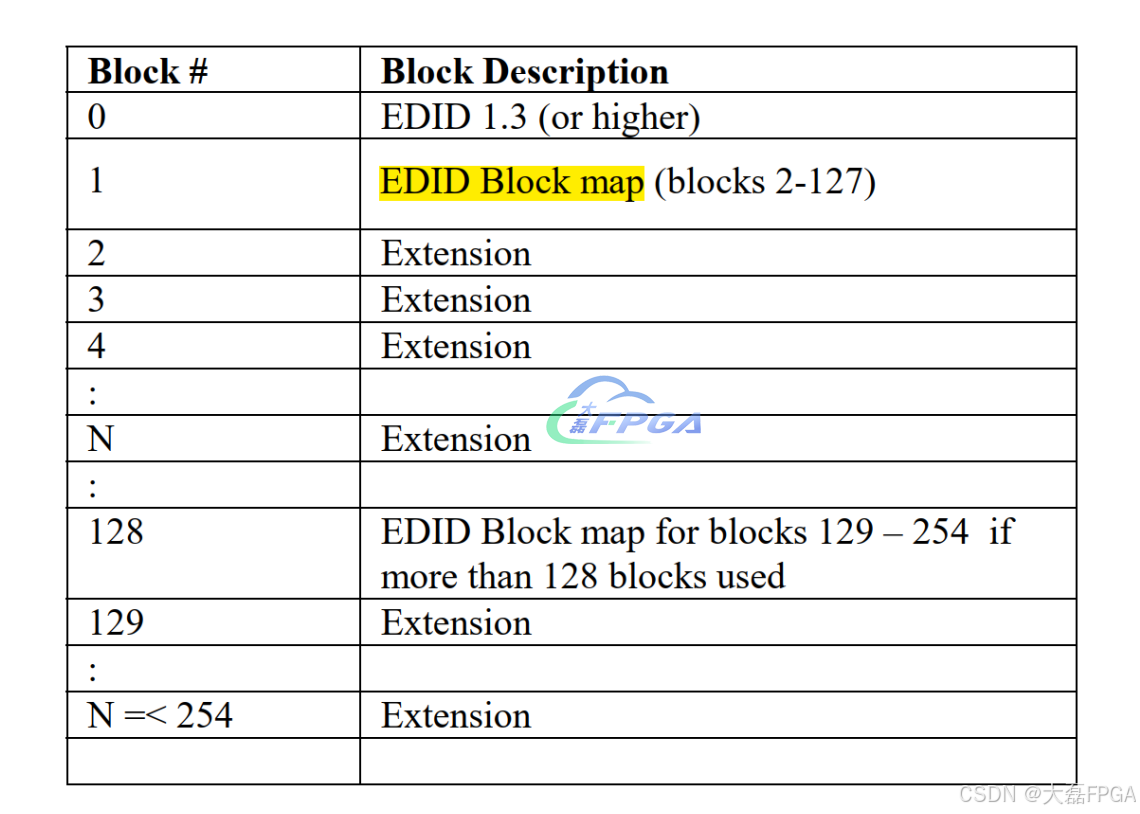

如果E-EDID中包含不止一个扩展块，那么E-EDID的Block结构如下图所示：

图 1.3.2 包含多个扩展块的E-EDID Block结构



        如图 1.3.2所示，在包含多个扩展块时，block 1被用作block映射(Block Map)，其中存储的是紧跟其后的126个扩展块的Extension Tags信息。如果E-EDID中Block的数目大于 128，那么block 128同样作为block映射，存储后续126个扩展块的Extension Tags信息。 另外，所有的扩展块必须是连续存放的，block之间不允许出现空缺。

接下来我们先看一下 Block Map扩展块 的格式，如下图所示：

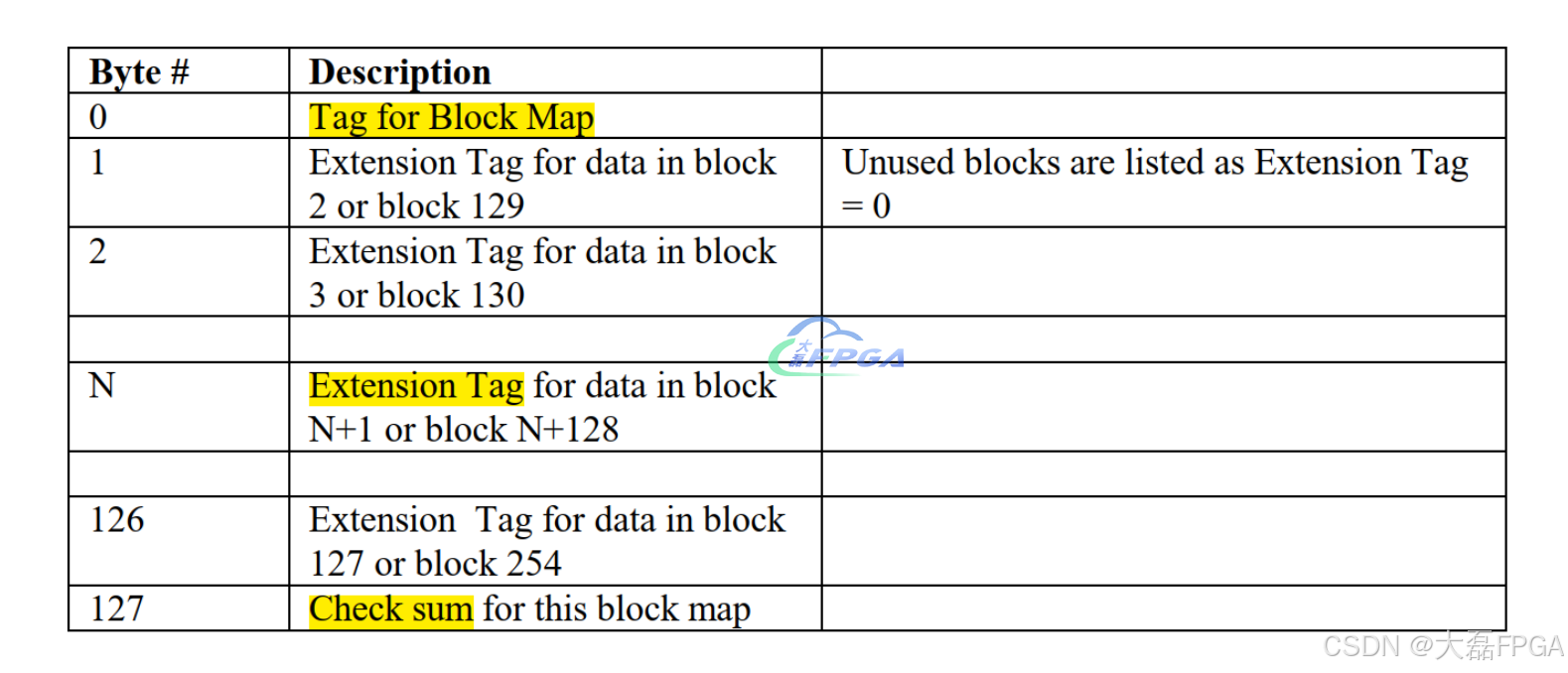

图 1.3.3 Block Map 扩展块格式

        图 1.3.3为一个Block Map扩展块的内容格式，共128个字节。其中第一个字节为当前Block Map扩展块的Block Tag（块标签） ；最后一个字节为当前Block Map扩展块的 校验和 ； 剩下126个字节分别为后续126个扩展块的Extension Tag ，如果有扩展块没有用到，其对应的字节设置为0。

        Block Tag（块标签）为一个字节的数据，用于标识扩展块中存储的内容。然后再来看一下通用扩展块 的格式，如下图所示：

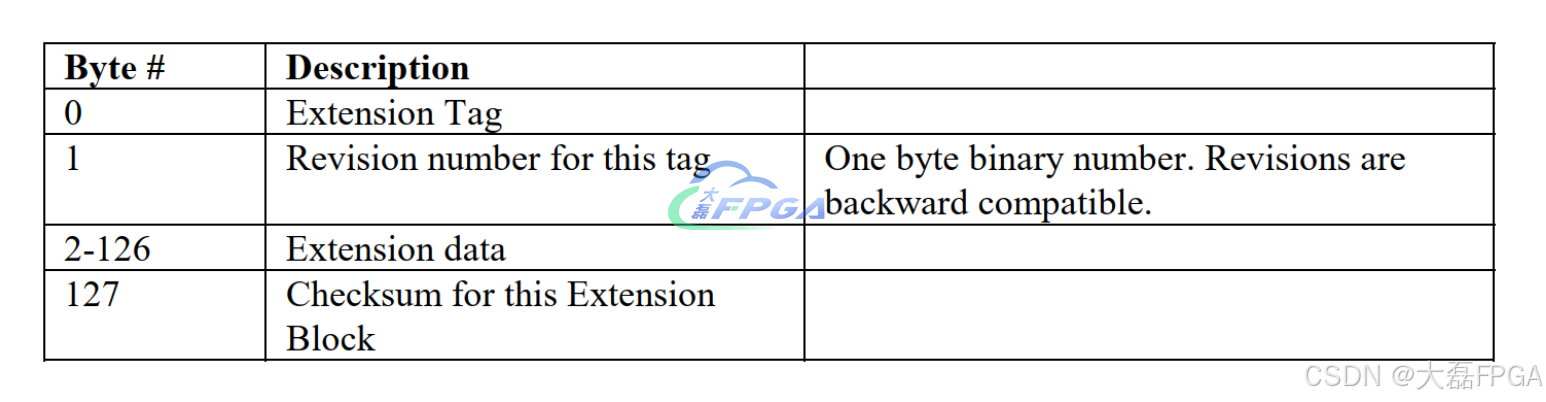

图 1.3.4 通用扩展块格式

        通用扩展块同样是128个字节，主要包含四个部分：第一个字节为Extension Tag，用于指示当前扩展块里存储的内容；第二个字节为当前tag的版本号；最后一个字节为当前扩展块的校验和；剩下的125个字节是存储的扩展信息。

最后还需要了解一下Block Tag的定义，VESA指定的Extension Tag/Block Tag如下图所示：

图 1.3.5 Extension Tag 的定义

        对于任意一个扩展块，第一个字节都是其Extension Tag，即用来标识扩展块中存储的是什么类型的数据。比如图 1.3.3中Block Map扩展块第一个字节为Block Map Tag，即F0h，说 明当前扩展块里存储的是扩展块映射信息。通用扩展块里常见的内容还有“LCD时序—— 01h”、“触摸屏数据——50h”，或者“显示器制造商自定义的扩展数据——FFh”等。

1.4EDID V1.3 数据结构

        E-EDID的第一个Block就是v1.3版本的EDID数据结构，它包含了E-EDID中最基础的，同时也是最关键的信息。由于EDID中的128个字节包含的信息比较多，我们可以借助E-EDID编辑工具对其进行分析。这里我们使用的工具为“Deltacast E-EDID Editor”，如下图所示：

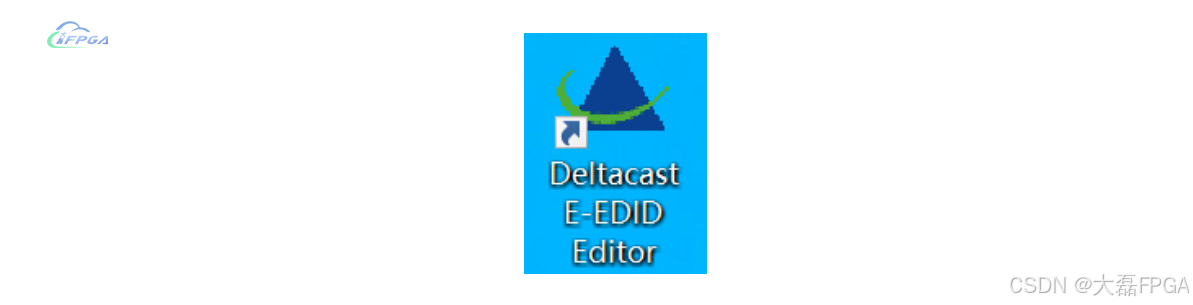

图 1.4.1 E-EDID编辑工具

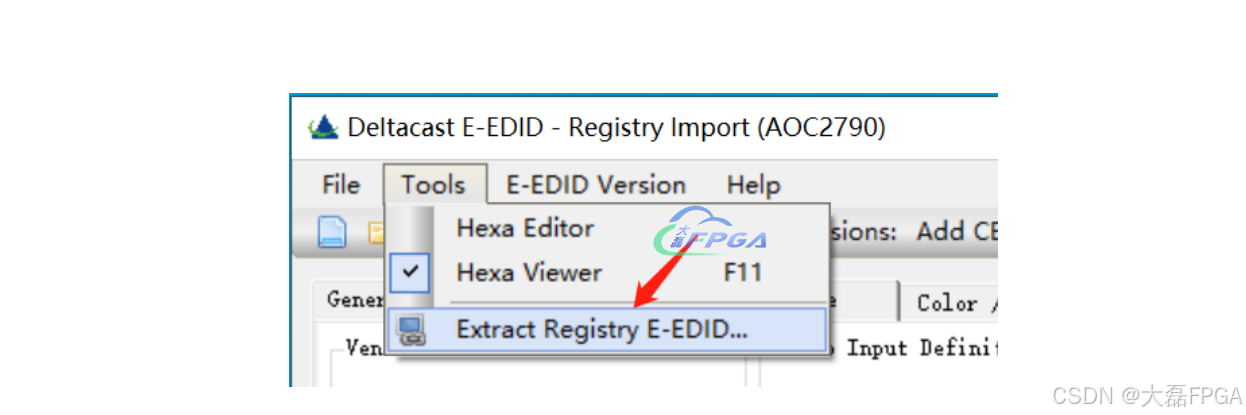

        双击图 1.4.1中的图标打开Deltacast E-EDID Editor，在菜单栏里选择“Tools ->ExtractRegistry E-EDID ”,如下图所示：

图 1.4.2 导出注册表中的E-EDID

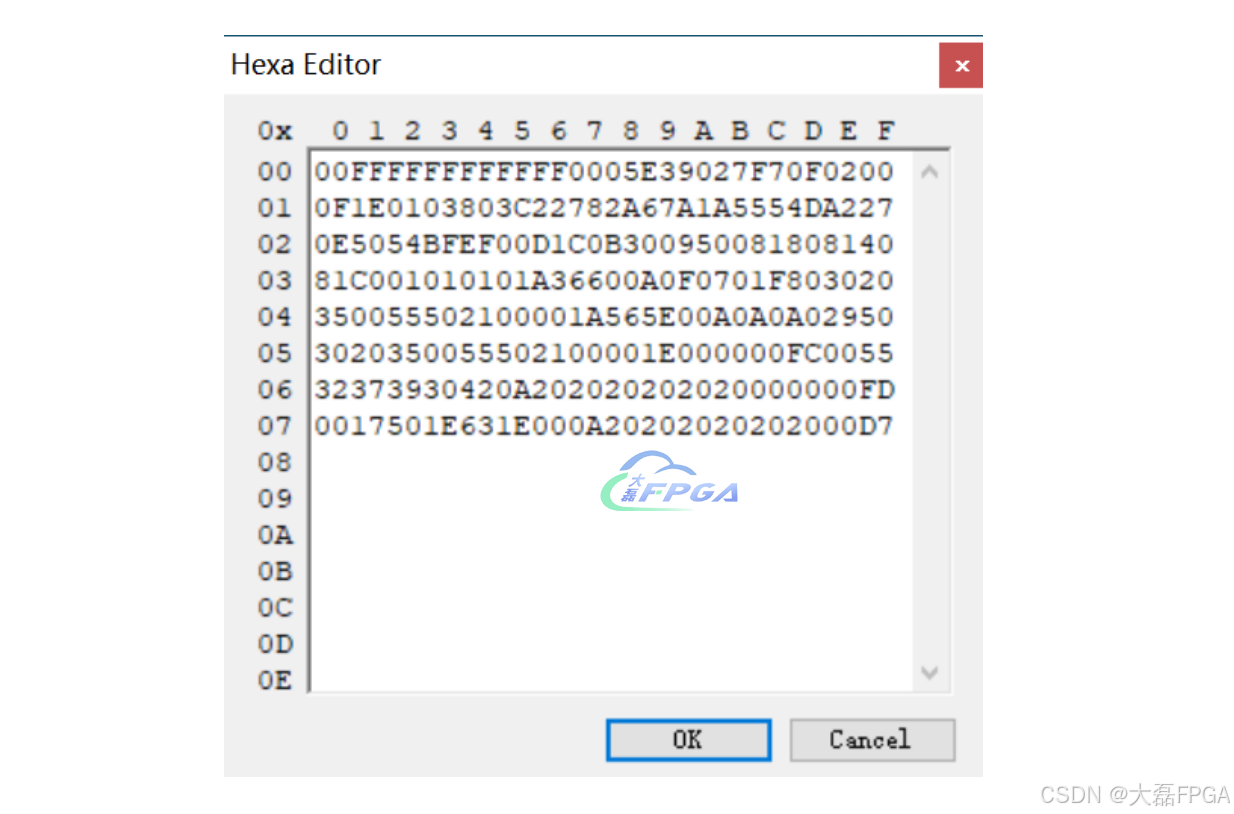

        执行该步骤可从Windows注册表中将显示器的E-EDID信息导出到工具中，这里以笔者使用的AOC显示器为例。导出完成后，在菜单栏里选择“Tools -> Hexa Editor”可以查看128字节的EDID数据，如下图所示：

图 1.4.3 查看 EDID 原始数据

        图 1.4.3中的数据需要对照着本章1.2节介绍的文档《E-EDID 标准》进行理解，不过Deltacast E-EDID Editor工具给出了更直观的分析方法。

1.4.1 General / Video Input Definition / Feature

       在菜单栏里选择“Tools -> Hexa Viewer”，此时工具界面如图 1.4.4所示。需要注的是，由于软件问题，部分参数可能显示不完全，可以通过在参数栏中单击鼠标，然后按快捷键Ctrl+A全选，再Ctrl+C把参数拷贝出来进行查看。

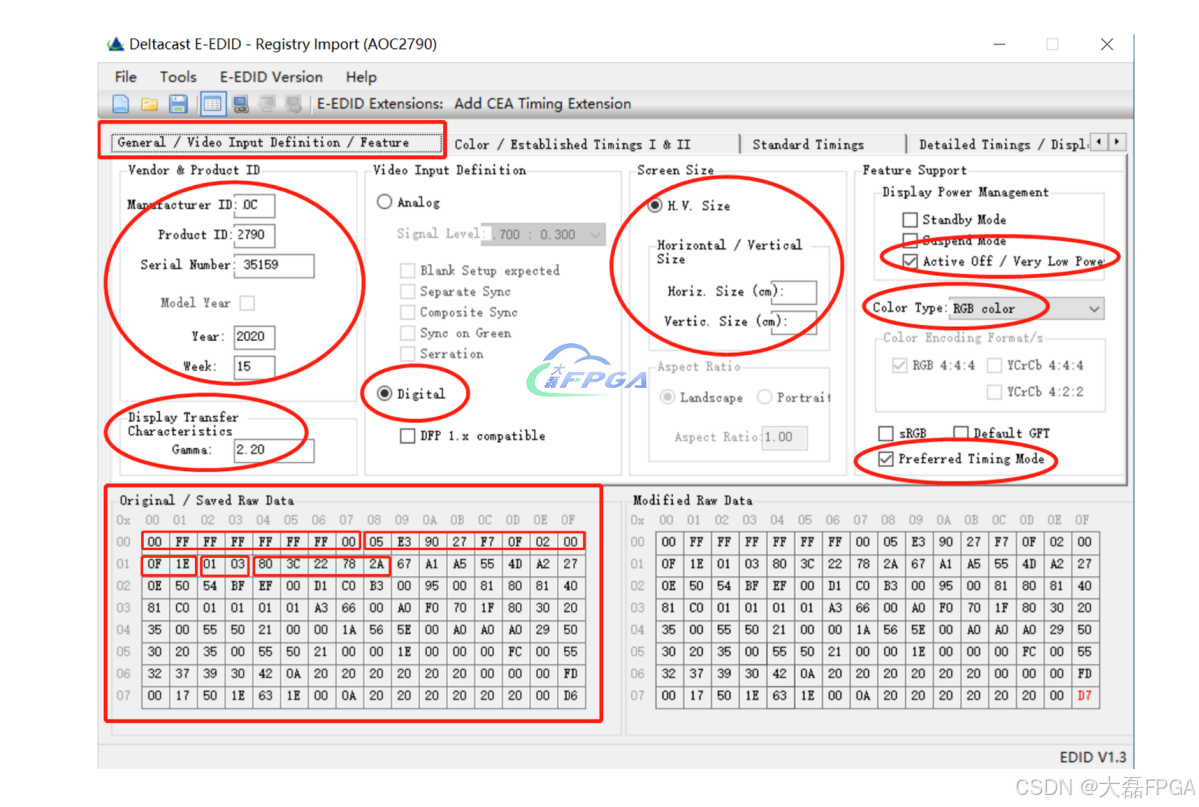

图 1.4.4 General / Video Input Definition / Feature 界面

      首先我们分析上图红色圆圈所标注的参数，它们与原始EDID数据的对应关系如下图所示：

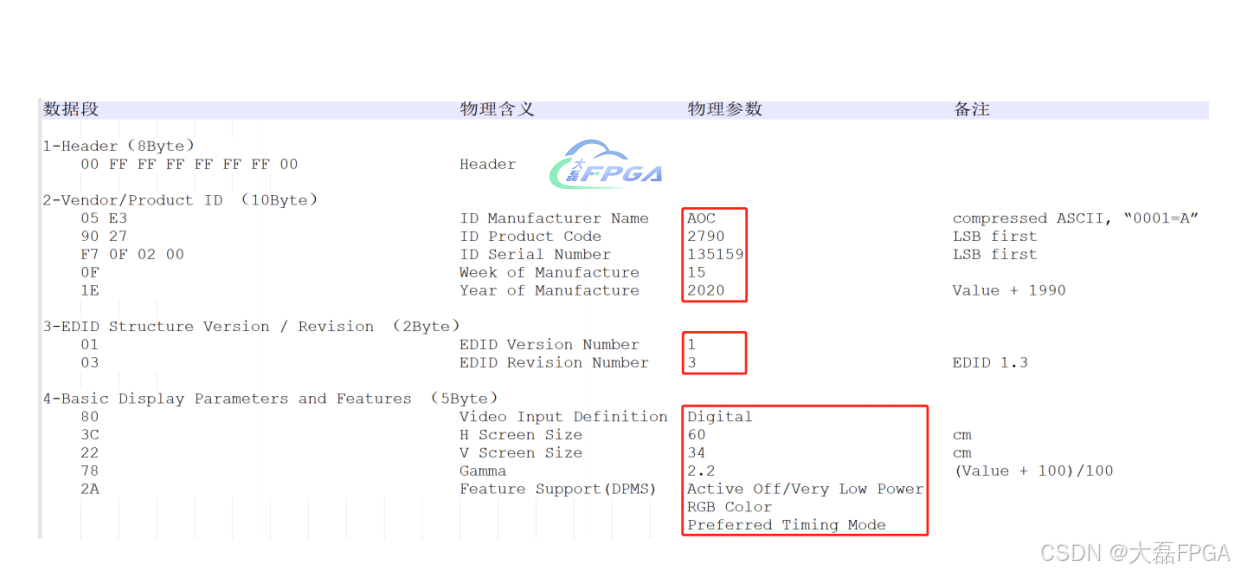

图 1.4.5 AOC 显示器参数（一）

        在图 1.4.5中，我们重点介绍一下物理参数“Active Off/Very Low Power”和 “Preferred Timing Mode”的概念。

        Active Off/Very Low Power 的含义是：当显示器接收到的时序信号不在它声明的有效操作范围内时（比如没有同步信号，或者没有DE信号等），显示器将处于低功耗状态，该状态下显示消耗的电量将大幅减小。当时序信号回到正常操作范围，显示器也将恢复到正常模式。

         Preferred Timing Mode 的含义是：当该位置1时，显示器推荐的（preferred）最佳时序模式会在第一个“Detailed Timing Block”中进行说明。

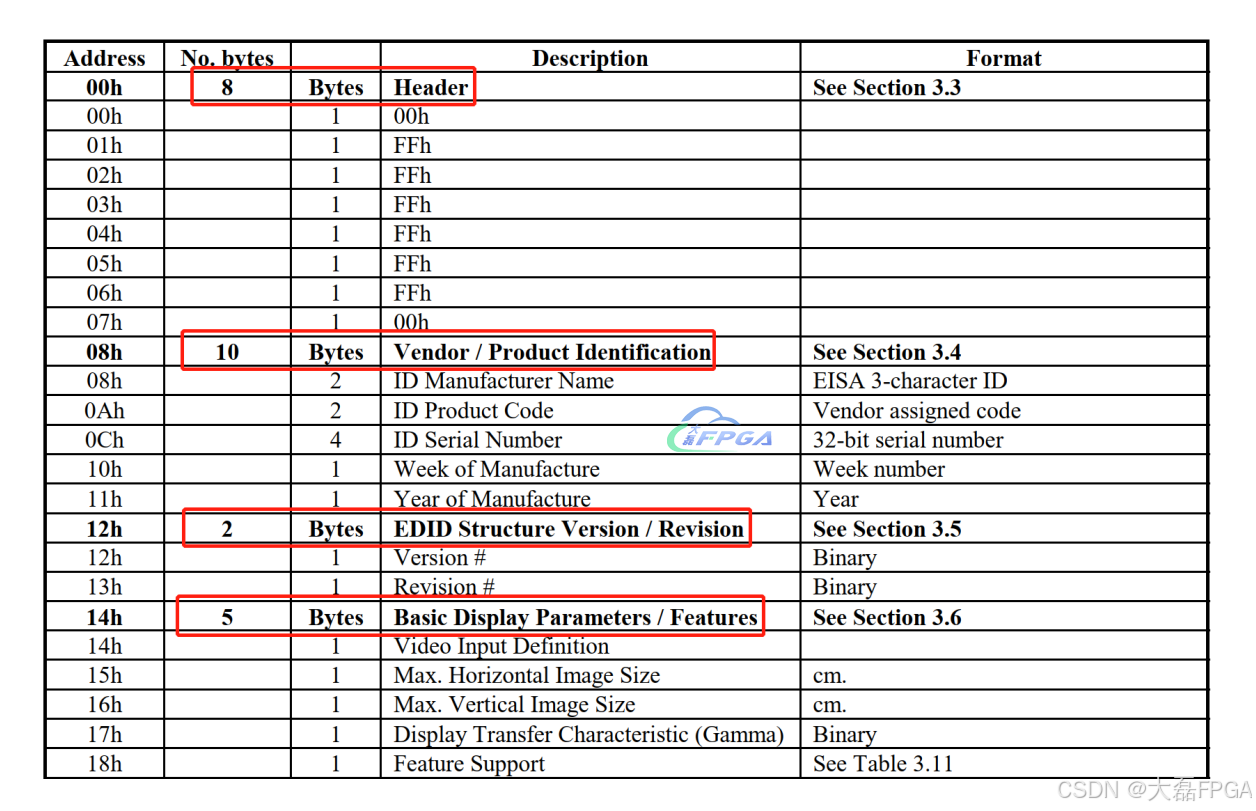

上面列出的参数对应EDID数据结构中地址为00h至18h的数据，如下图所示：

图 1.4.6 EDID数据定义（一）

1.4.2 Color / Established Timings

然后在工具中切换到“Color/Established Timings I & II”标签页，如下图所示：

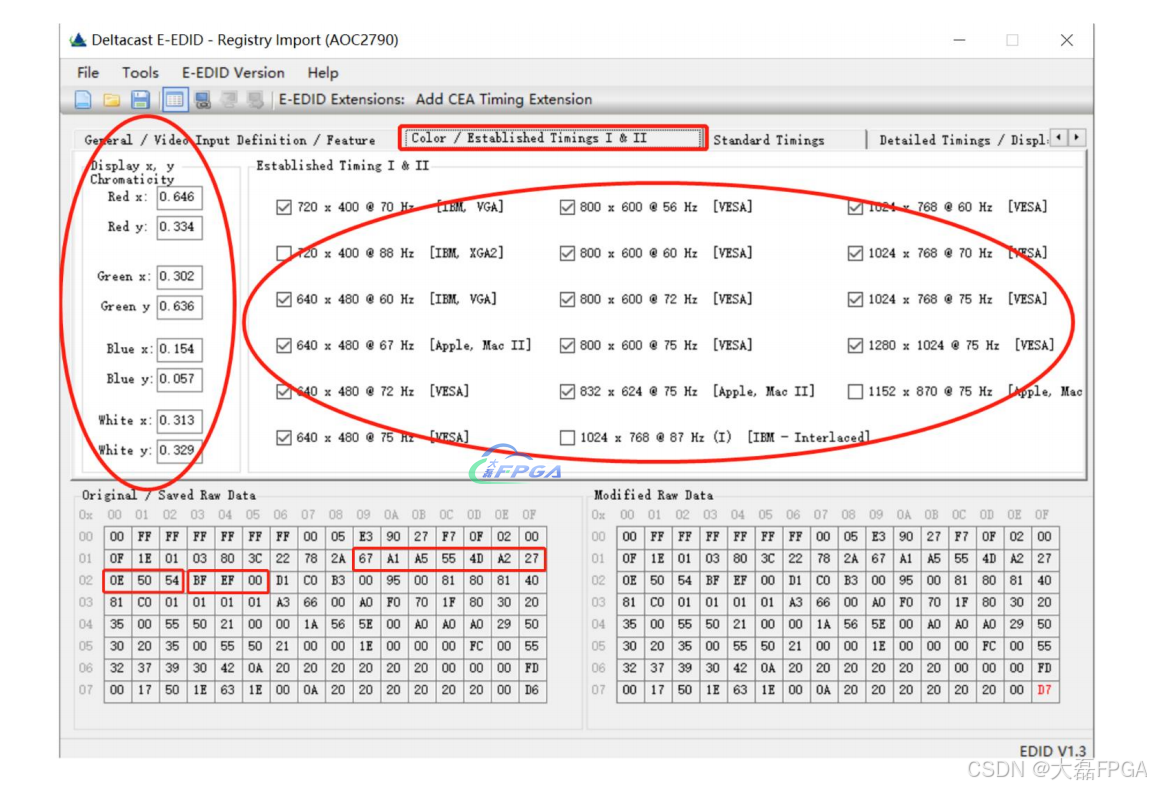

图 1.4.7 Color/stablished Timings I & II 界面

上图红色圆圈所标注的参数，它们与原始EDID数据的对应关系如下图所示：

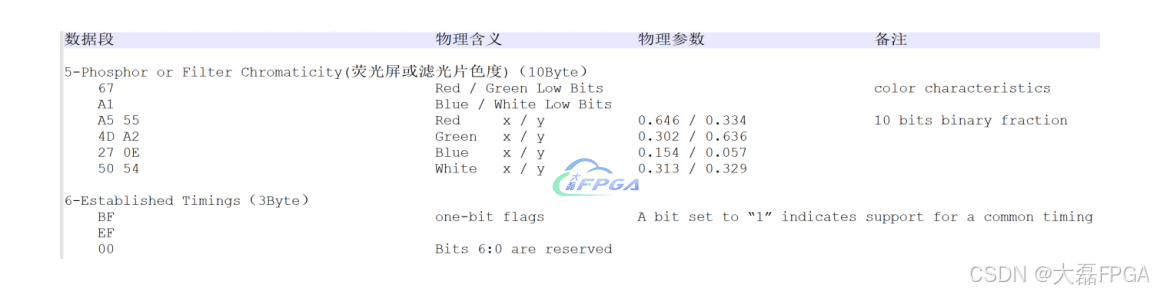

图 1.4.8 AOC显示器参数（二）

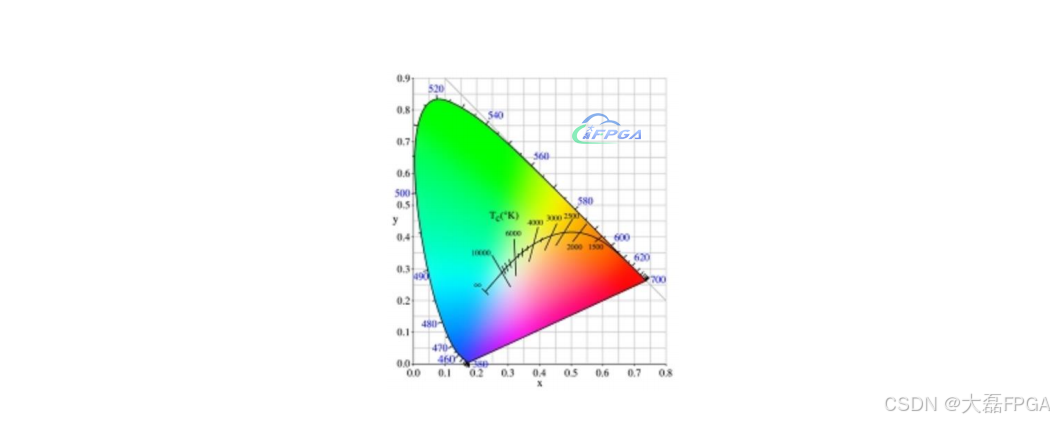

       在图 1.4.8中，颜色特征（ color characteristics ）指的是RGB三种颜色以及白色是如何定义的。具体的x/y坐标对应色度图中的纵横坐标，如下图所示：

图 1.4.9 色度图

       例如，笔者所用的AOC显示器认为，图 1.4.9中位于坐标点（0.646，0.334）处的颜色为 红色，坐标点（0.302，0.636）处的颜色为绿色，以此类推。

       在图 1.4.8中， Established Timings 由3个字节组成，其中每个bit代表一个标志信号，用于标识显示器是否支持一些通用的时序。第3个字节的bit6至bit0是预留的，因此一共可以表示17（17 = 24 - 7）种通用时序，如图 1.4.7所示。

以上参数对应EDID数据结构中地址为19h至25h的数据，如下图所示：

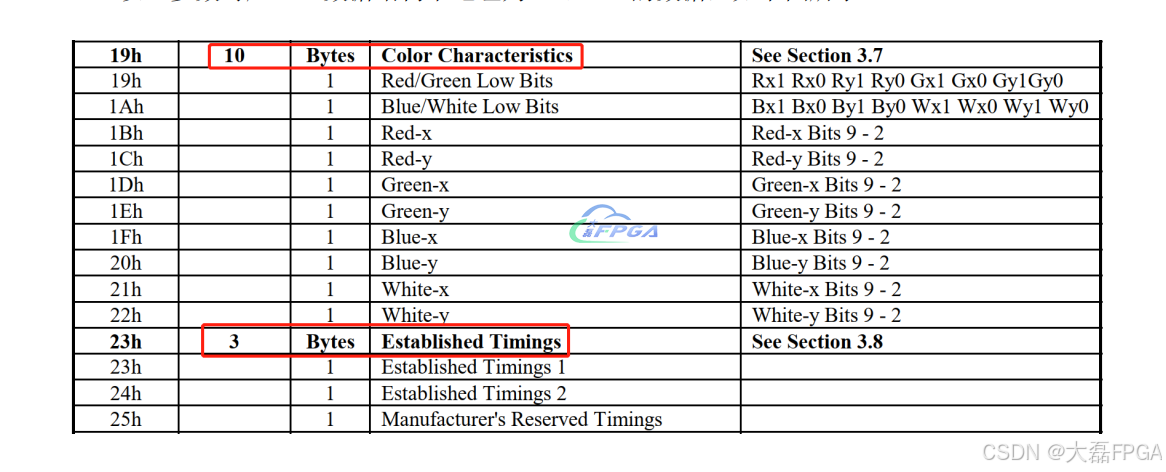

图 1.4.10 EDID 数据定义（二）

1.4.3 Standard Timings

然后在工具中切换到“Standard Timings”标签页，如下图所示：

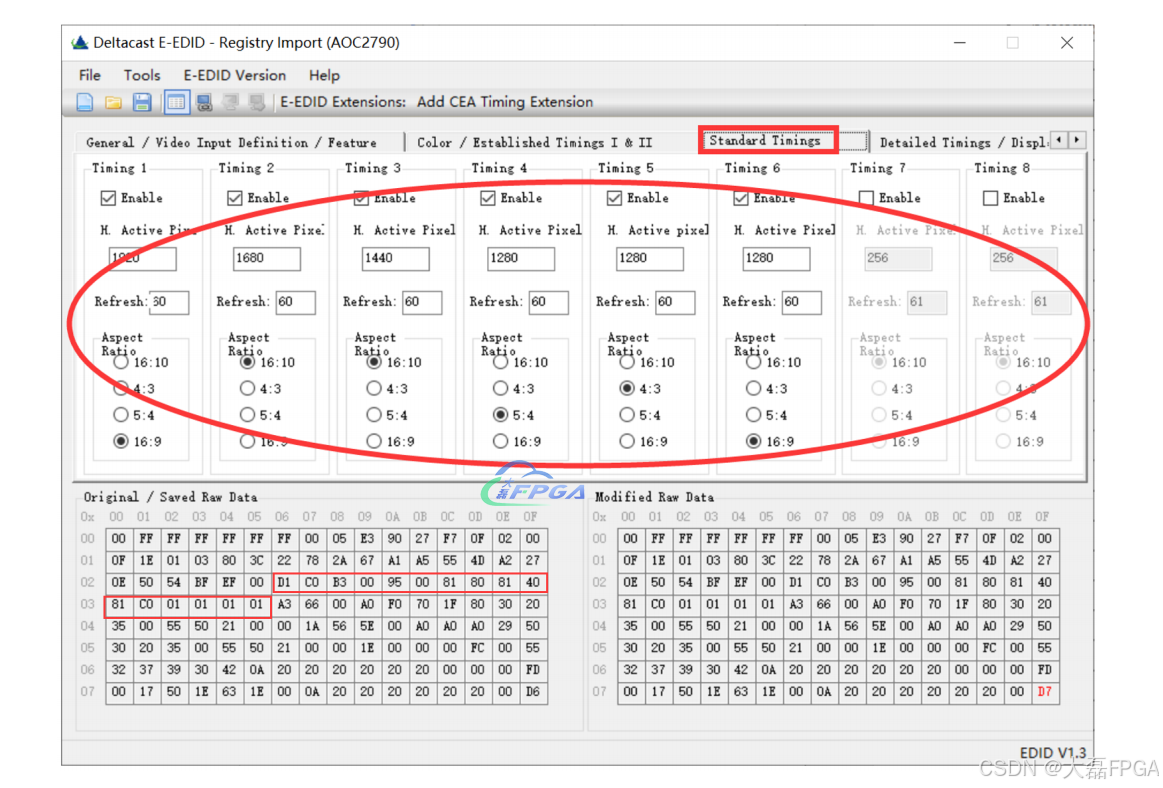

图 1.4.11 Standard Timings 界面

上图红色圆圈所标注的参数，它们与原始EDID数据的对应关系如下图所示：

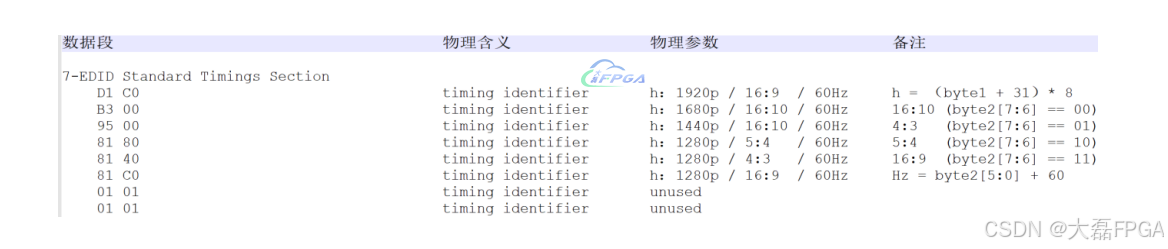

图 1.4.12 AOC显示器参数（三）

        Standard Timings是对Established Timings的补充，它提供了额外的8种时序，每种时 序使用两个字节的数据（timing identifier）来表示。2个字节的timing identifier包含3 个参数，水平方向上的有效像素数、宽高比（Aspect ratio）以及刷新率（Refresh Rate）。从宽高比可计算出竖直方向上的有效像素数。

以上参数对应EDID数据结构中地址为26h至35h的数据，如下图所示：

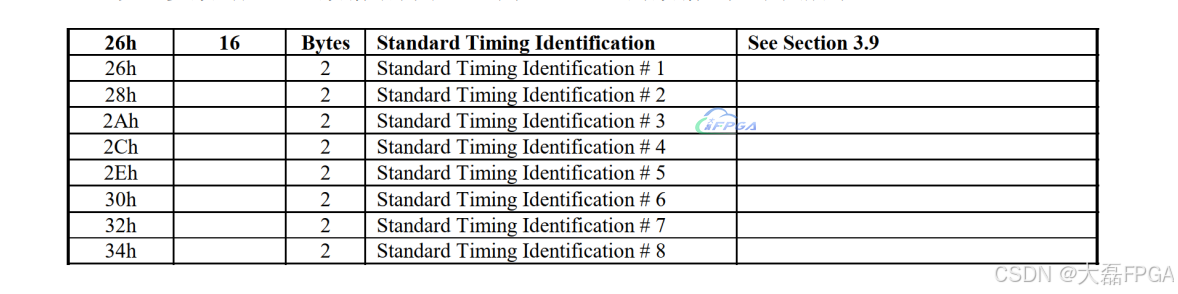

图 1.4.13 EDID 数据定义（三）

1.4.4 Detailed Timings / Display Descriptors

然后在工具中切换到“Detailed Timings / Display Descriptors”标签页，如下图所示：

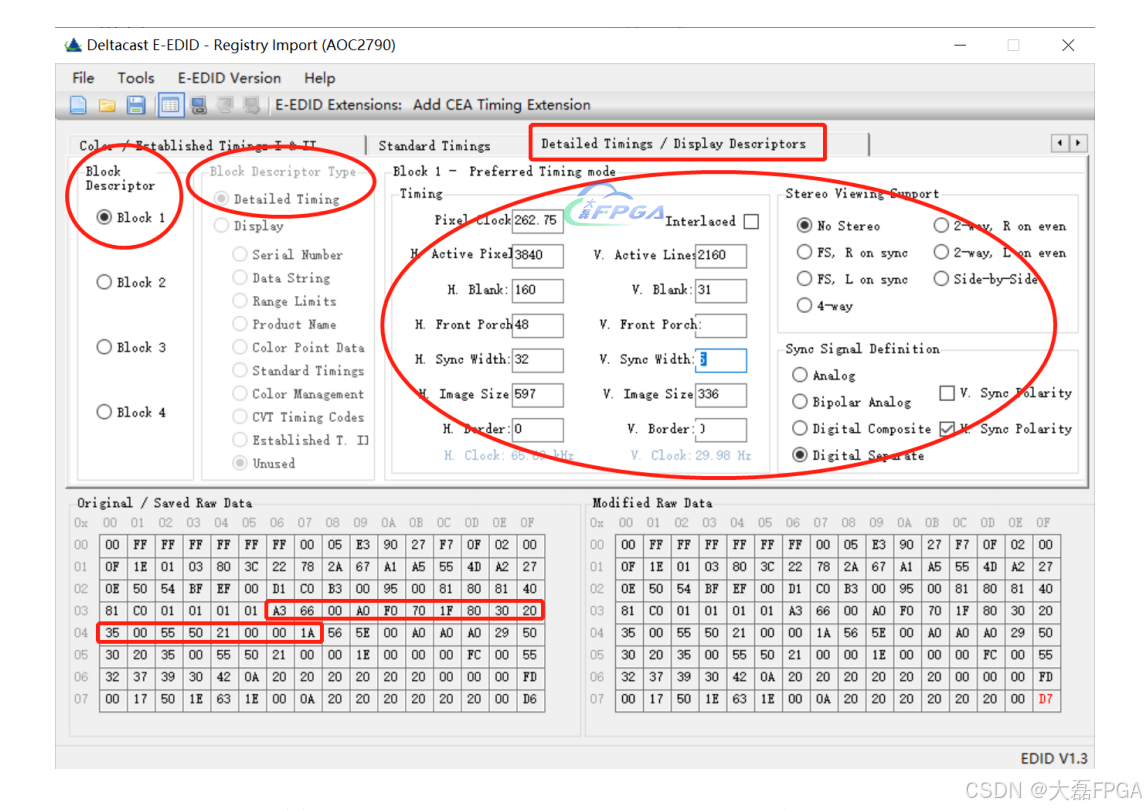

图 1.4.14 Detailed Timings / Display Descriptors 界面 block 1

       Block1中描述的是显示器的最佳时序的“详细时序说明（detailed timings）”，其参数与原始EDID数据的对应关系如下图所示：

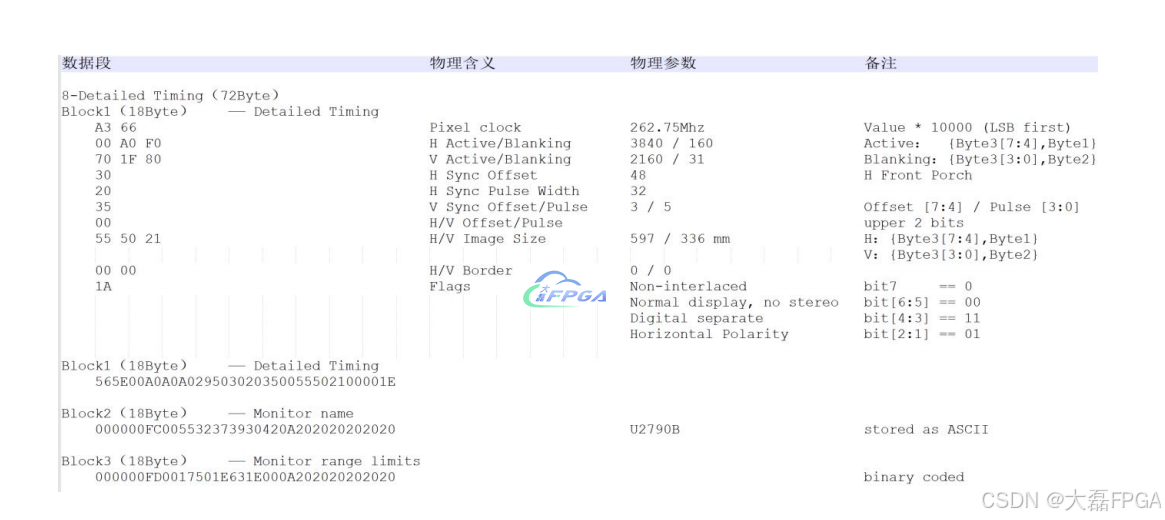

图 1.4.15 AOC显示器参数（四）

详细时序中的各参数含义如下图所示：

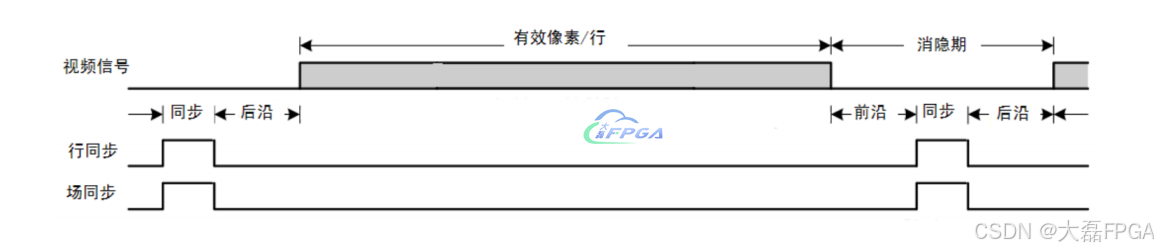

图 1.4.16 显示器时序图

         除block1之外，剩余的3个block既可以用作detailed timings，也可以用MonitorDescriptors。需要注意的是，必须有一个“Monitor Name Descriptor”和一个“Monitor Range Limits Descriptor”。如下图所示：

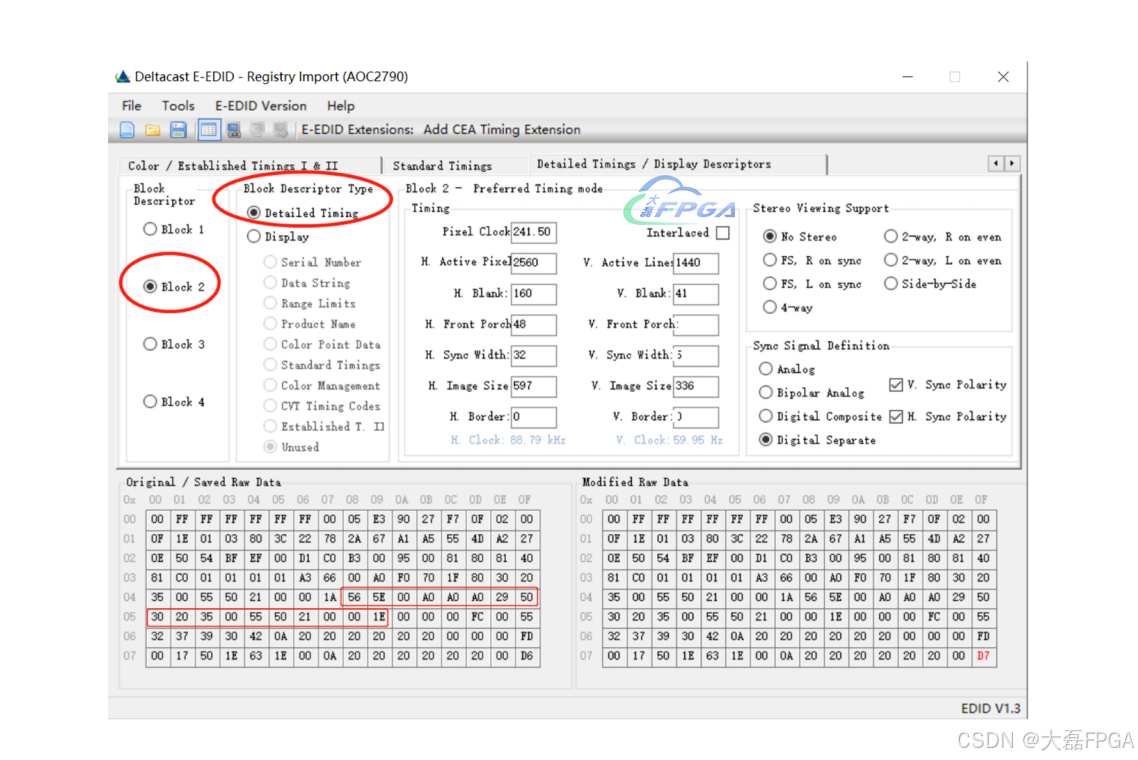

图 1.4.17 Detailed Timings / Display Descriptors 界面 block 2

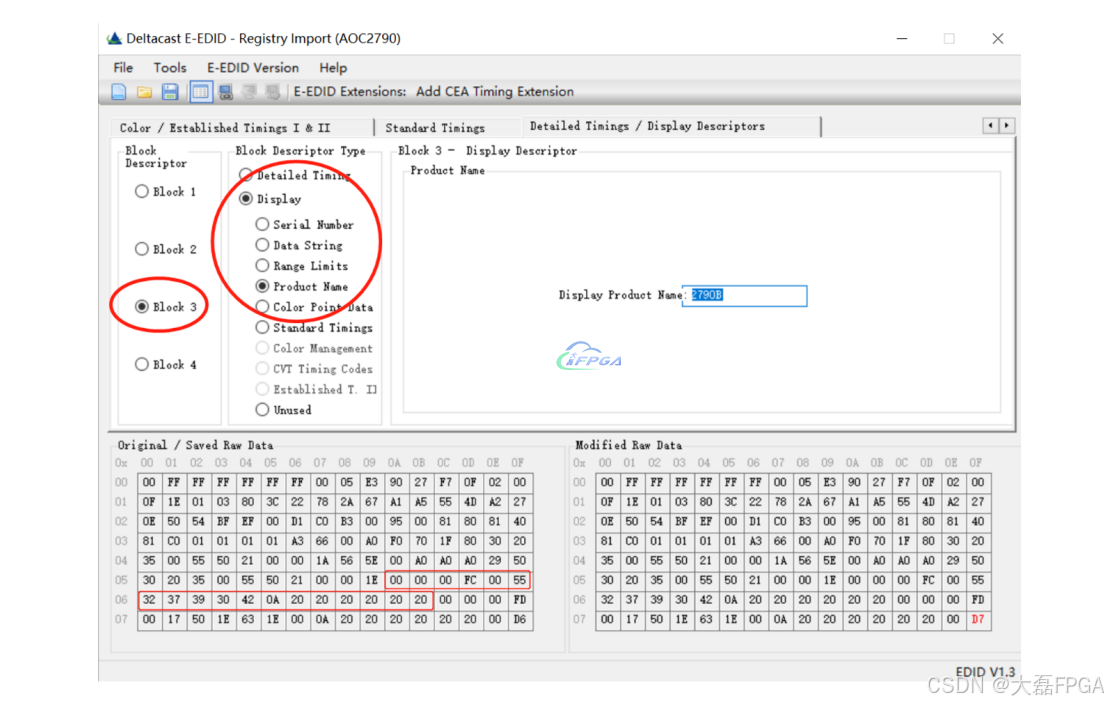

图 1.4.18 Detailed Timings / Display Descriptors 界面 block 3

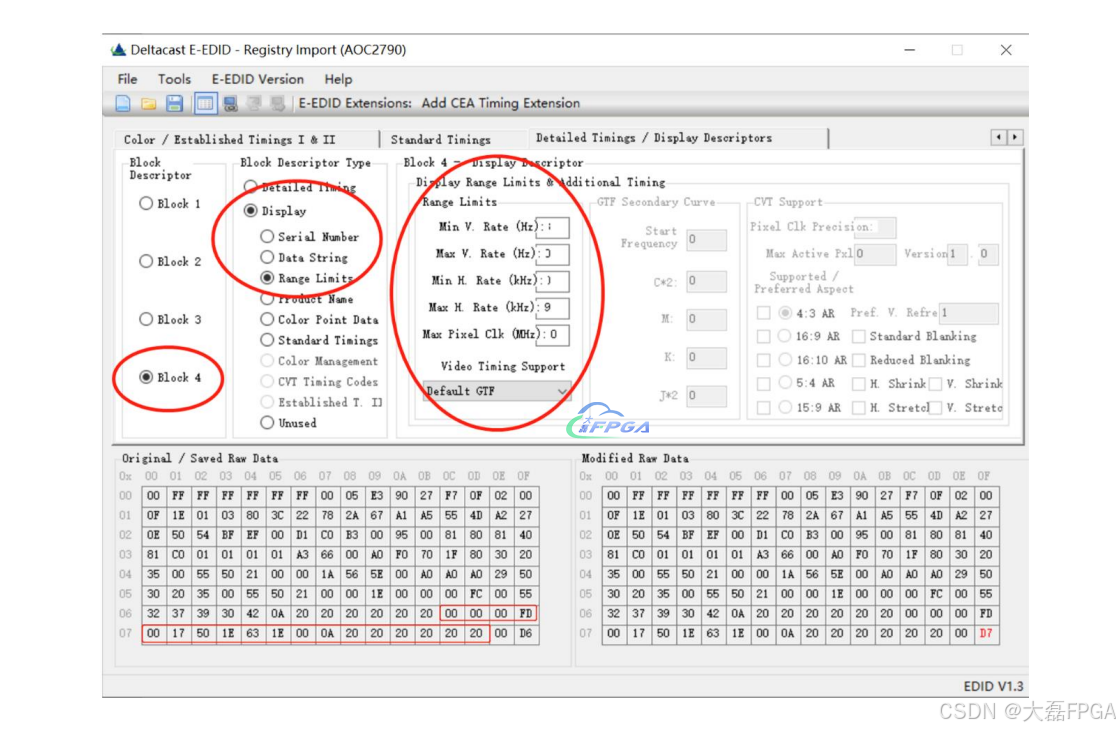

图 1.4.19 Detailed Timings / Display Descriptors 界面 block 4

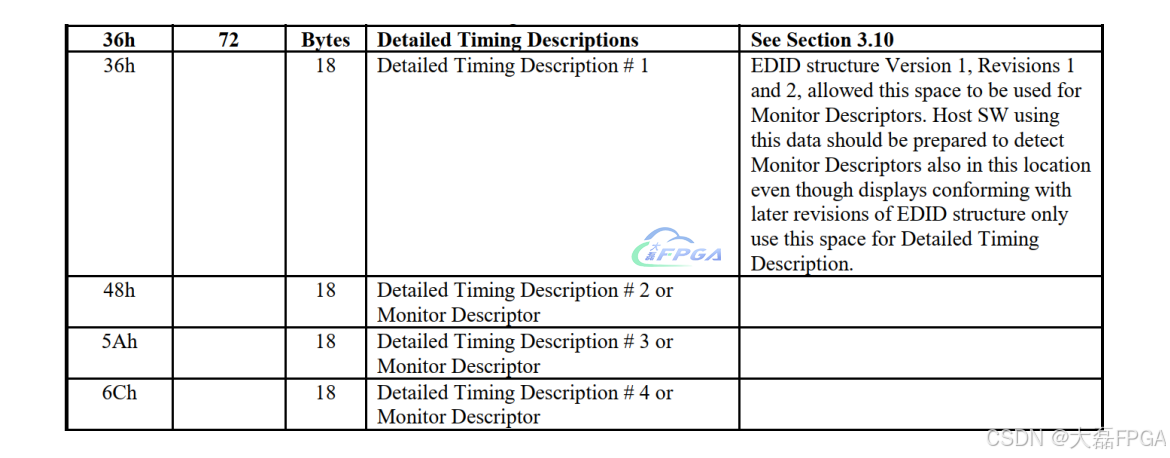

以上参数对应EDID数据结构中地址为36h至7Dh的数据，如下图所示：

图 1.4.20 EDID数据定义（四）

最后还剩了两个字节的数据，如下图所示：

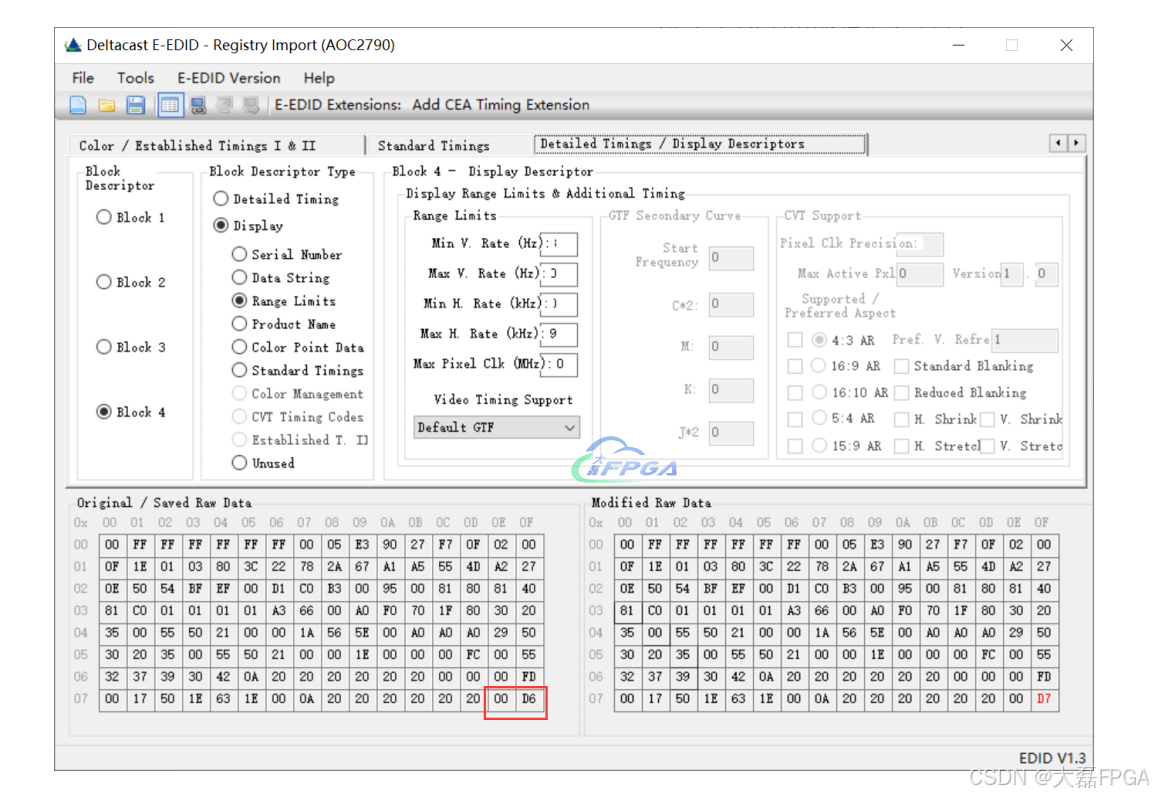

图 1.4.21 EDID最后两个字节

其定义如下所示：

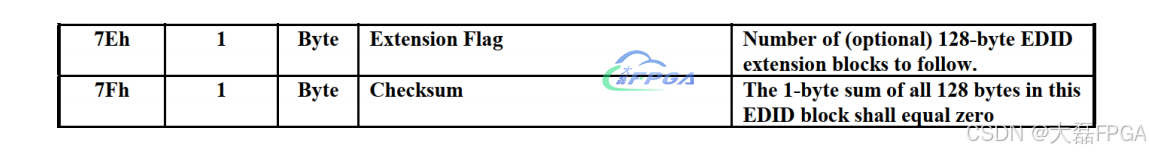

图 1.4.22 EDID数据定义（五）
