第二章 Vivado 2024.2 的下载与安装

2.1 下载Vivado2024.2

       在本教程《ZYNQ视频图像处理》中使用的Vivado版本为2024.2，AMD官网提供了在线安装，以及离线安装两种方式。由于Vivado的离线安装包大小超过100GB，因此这里推荐大家使用在线安装方式。

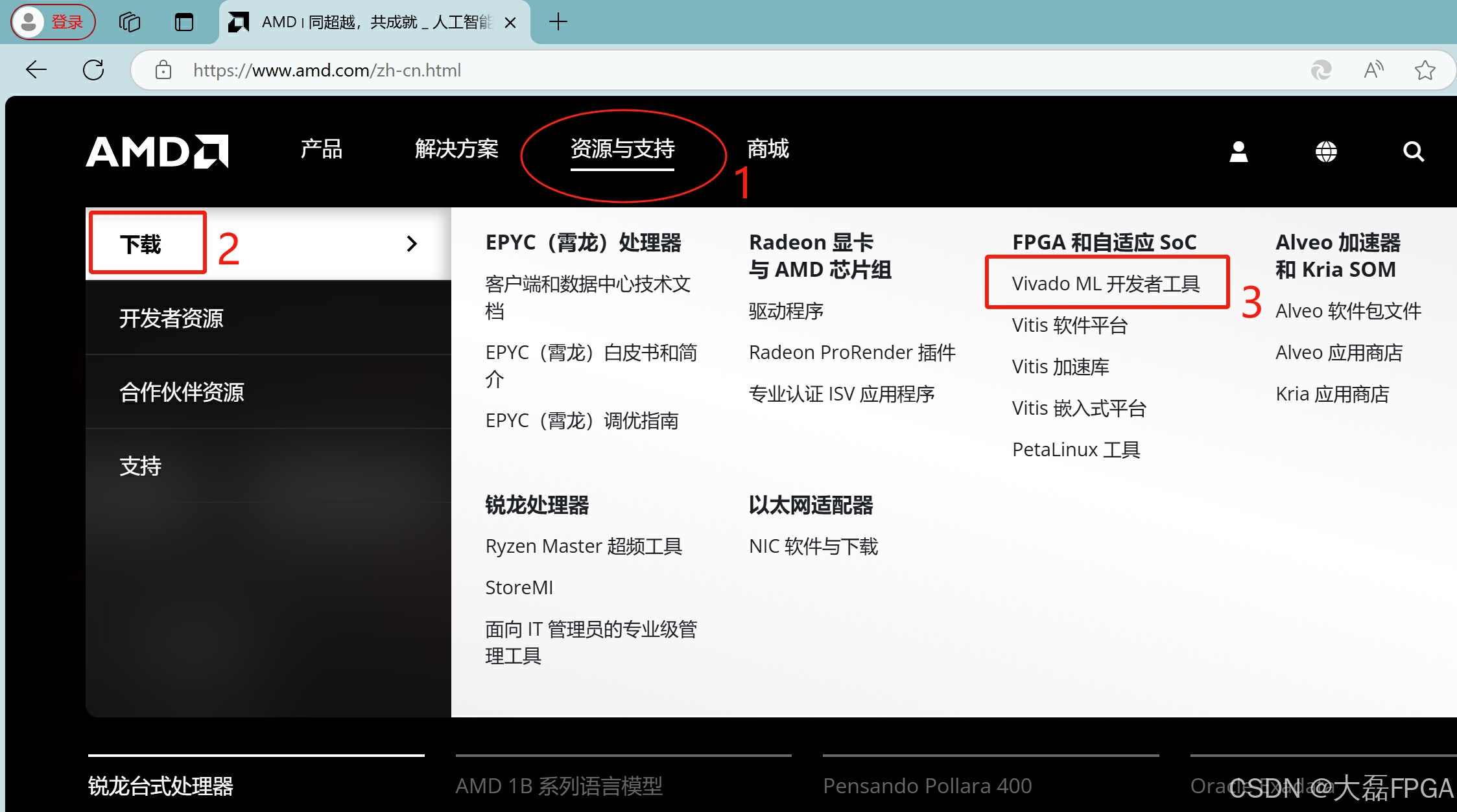

1、进入AMD官网，网址为AMD ׀ 同超越，共成就 _ 人工智能，然后进入Vivado下载界面：

图 2.1.1 从AMD官网进入Vivado下载界面

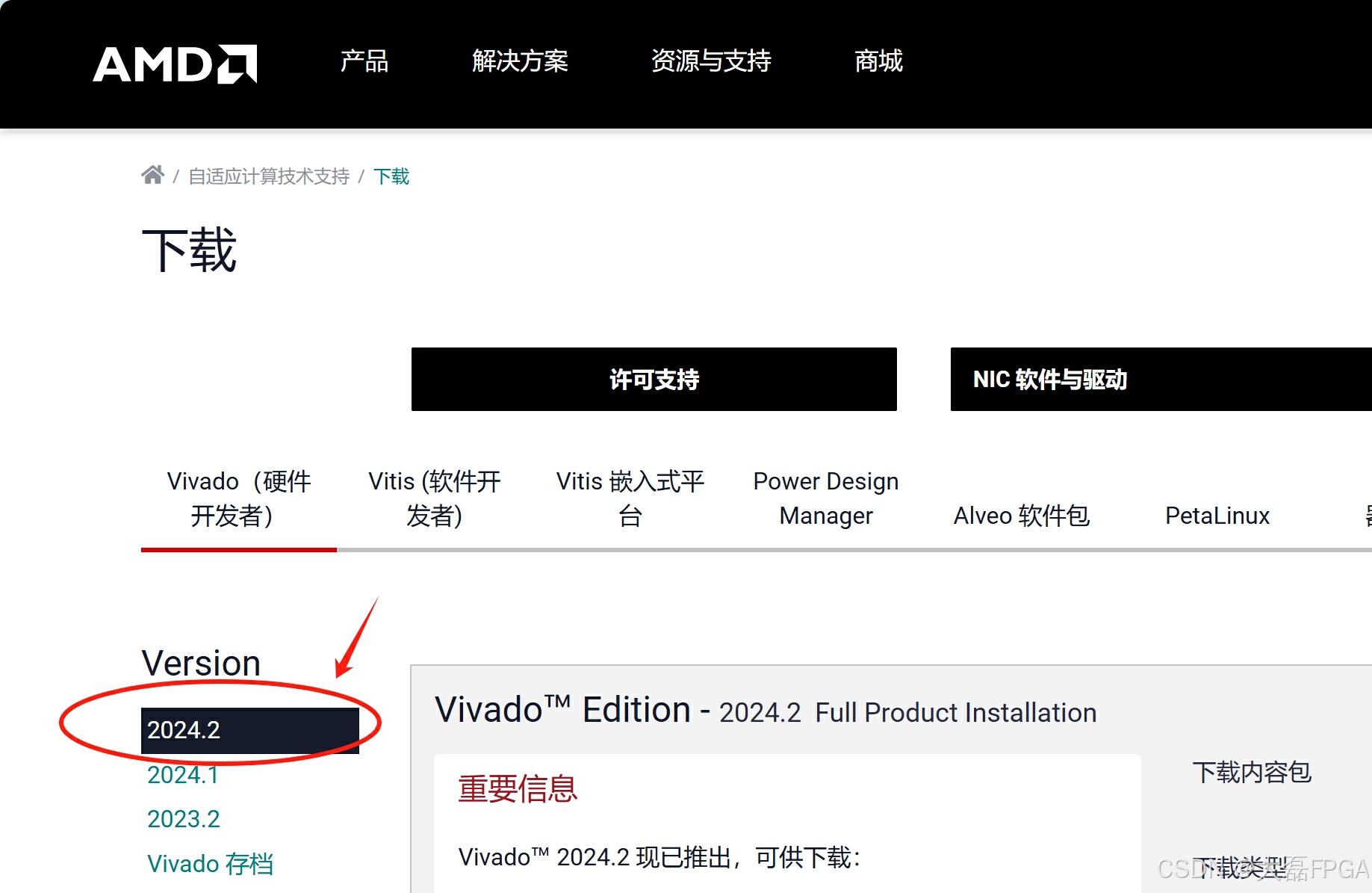

2、选择Vivado版本为2024.2：

图 2.1.2 选择Vivado版本2024.2

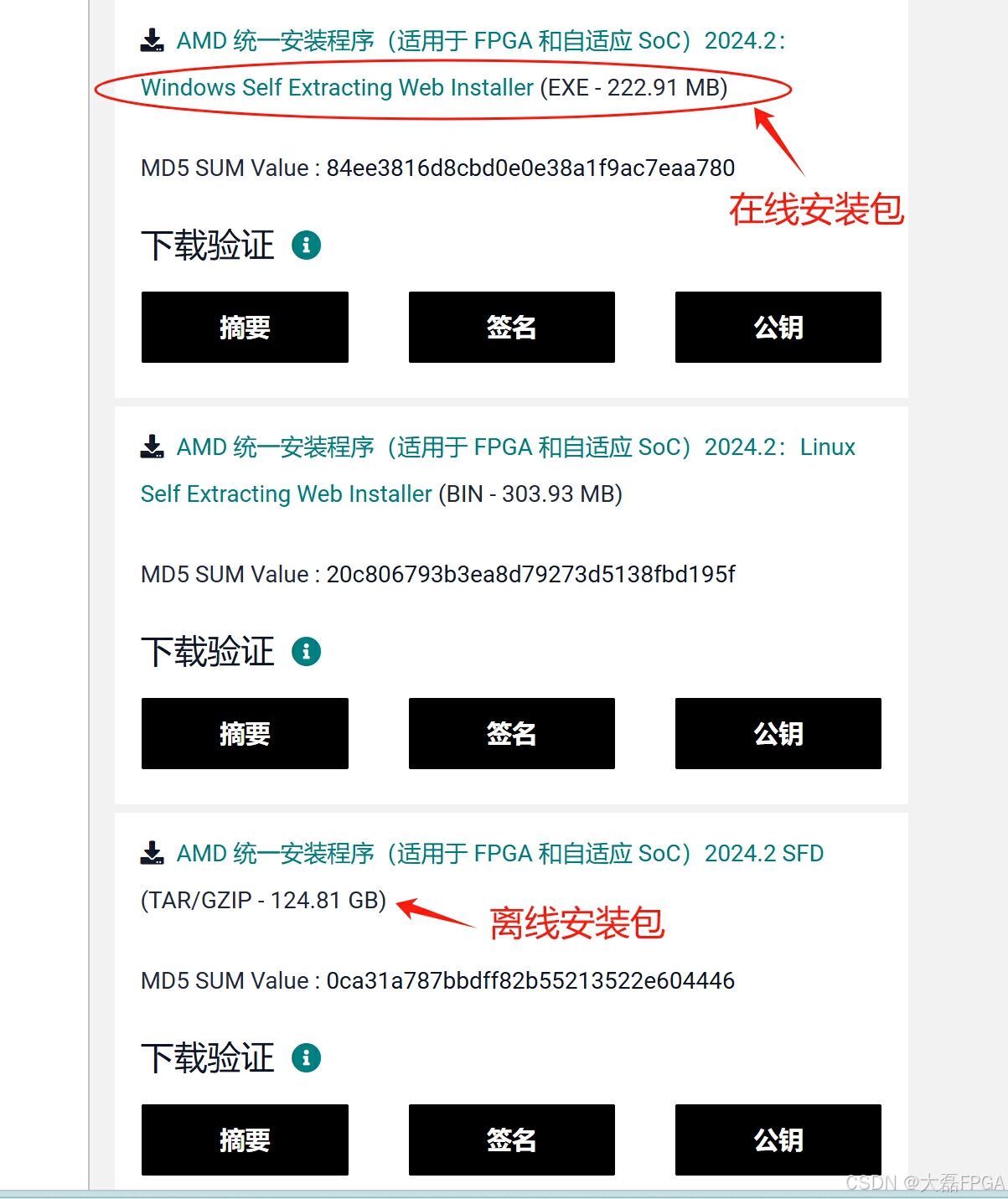

3、在当前网页下拉到安装包的下载界面，选择在线安装包：

图 2.1.3 选择下载在线安装包

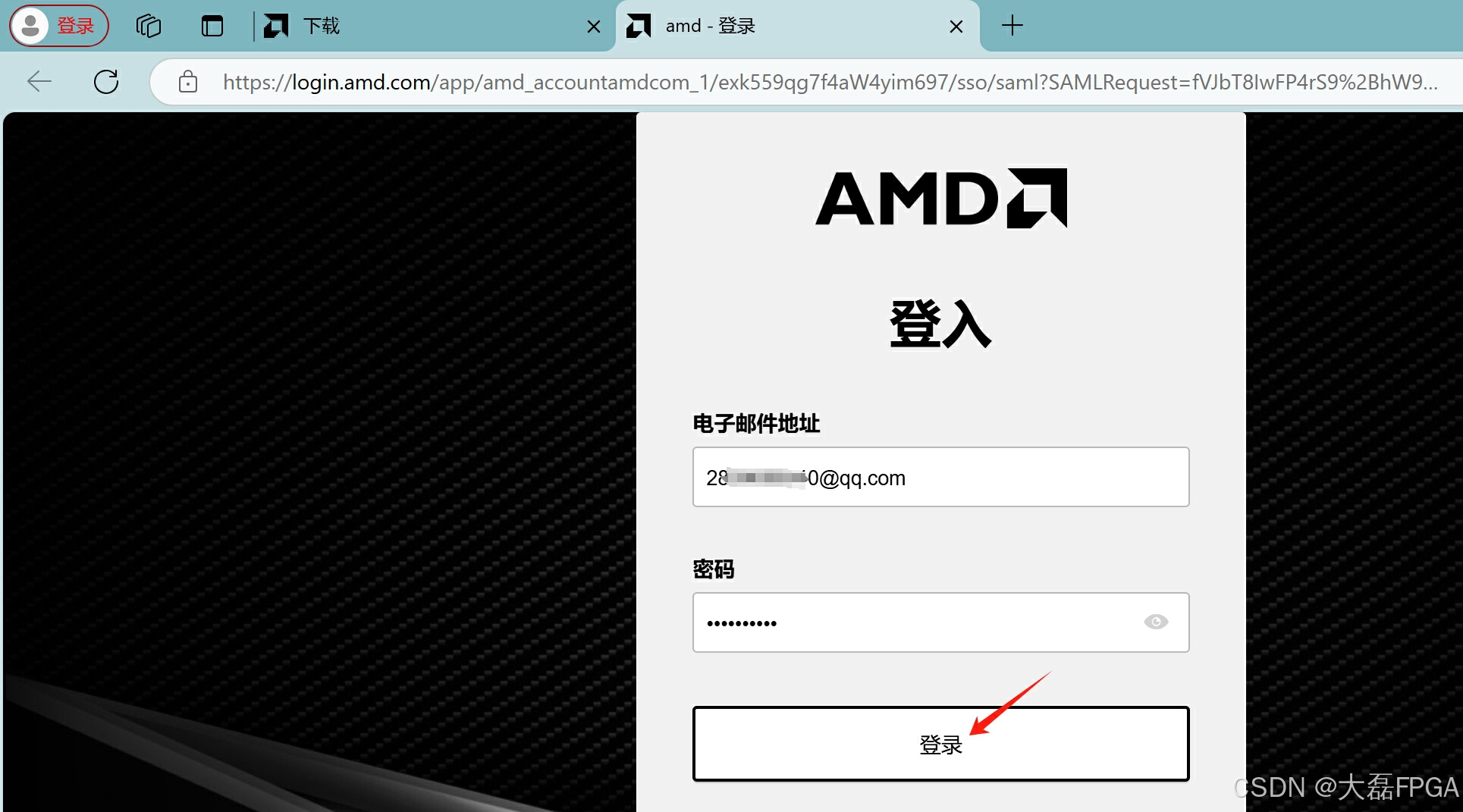

4、在弹出的登录界面输入账号密码，选择登录（没有账号的话需要先进行注册）：

图 2.1.4 登录AMD账户

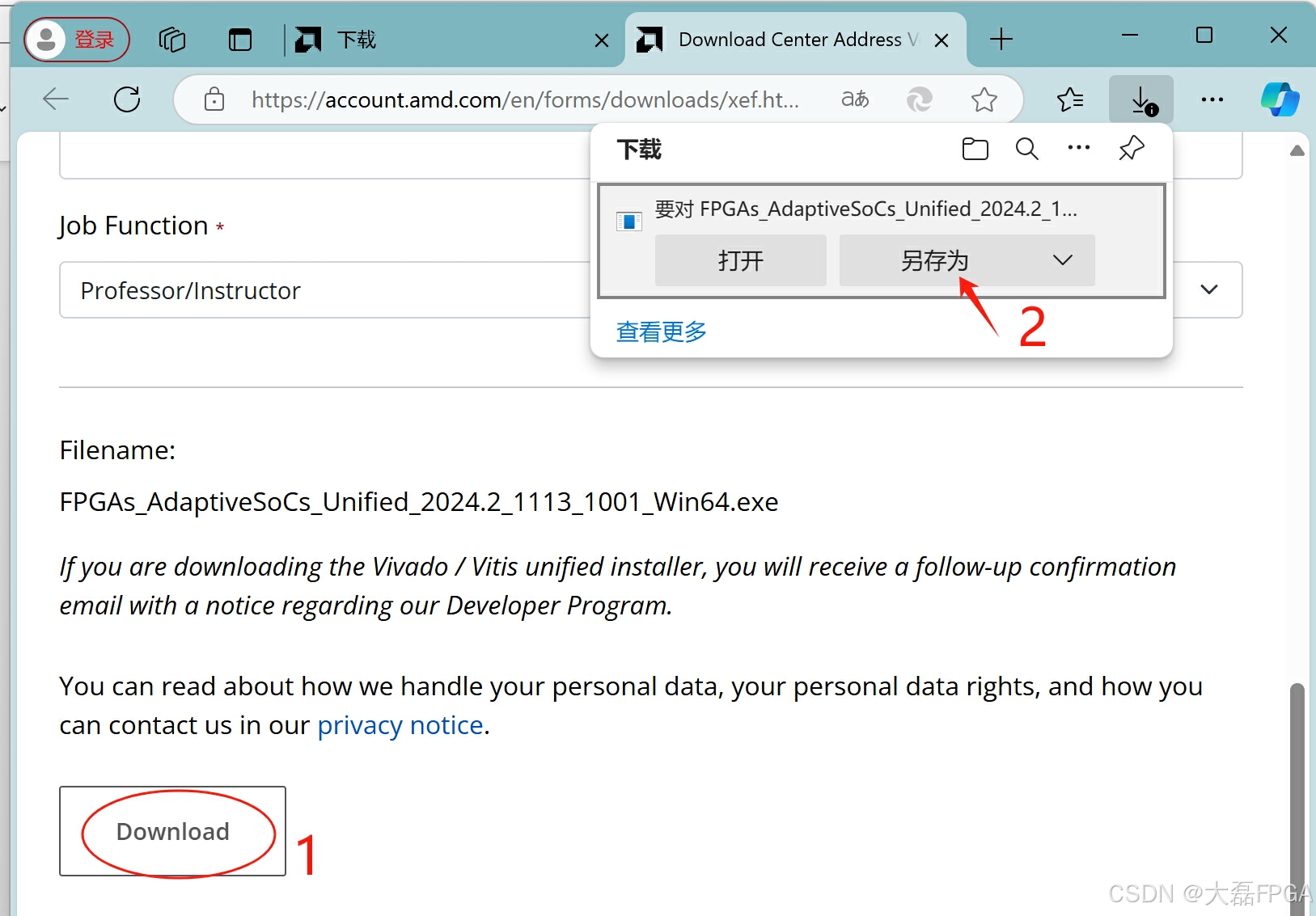

5、在下载中心确认账户信息后，点击页面下方的Download，然后将安装包下载到英文目录下：

图 2.1.5 下载中心点击Download

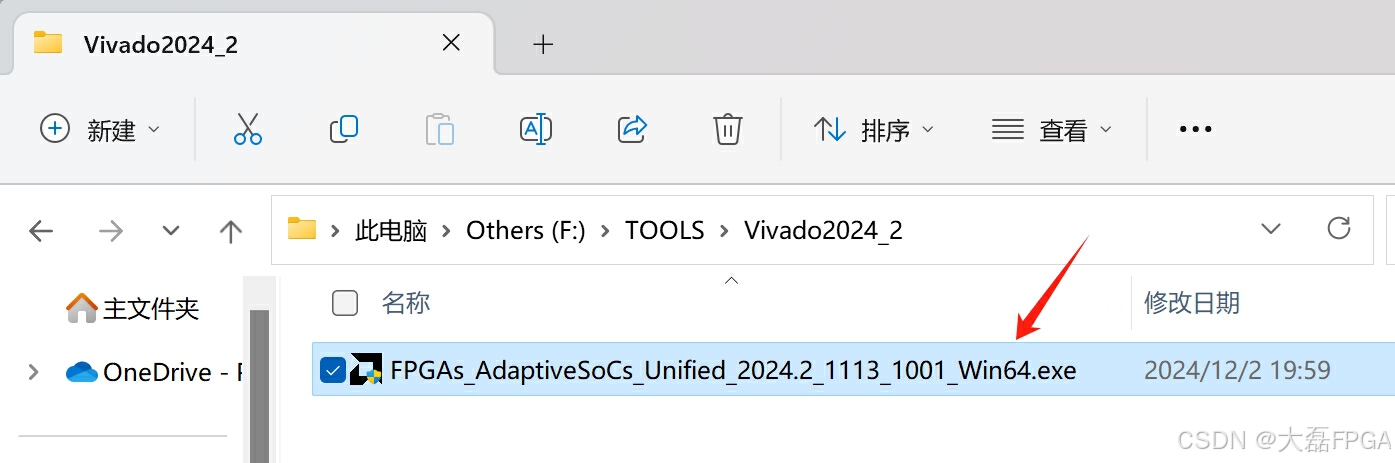

6、最后双击下载的可执行文件即可进行Vivado的安装：

图 2.1.6 双击安装Vivado

2.2 在线安装 Vivado 2024.2

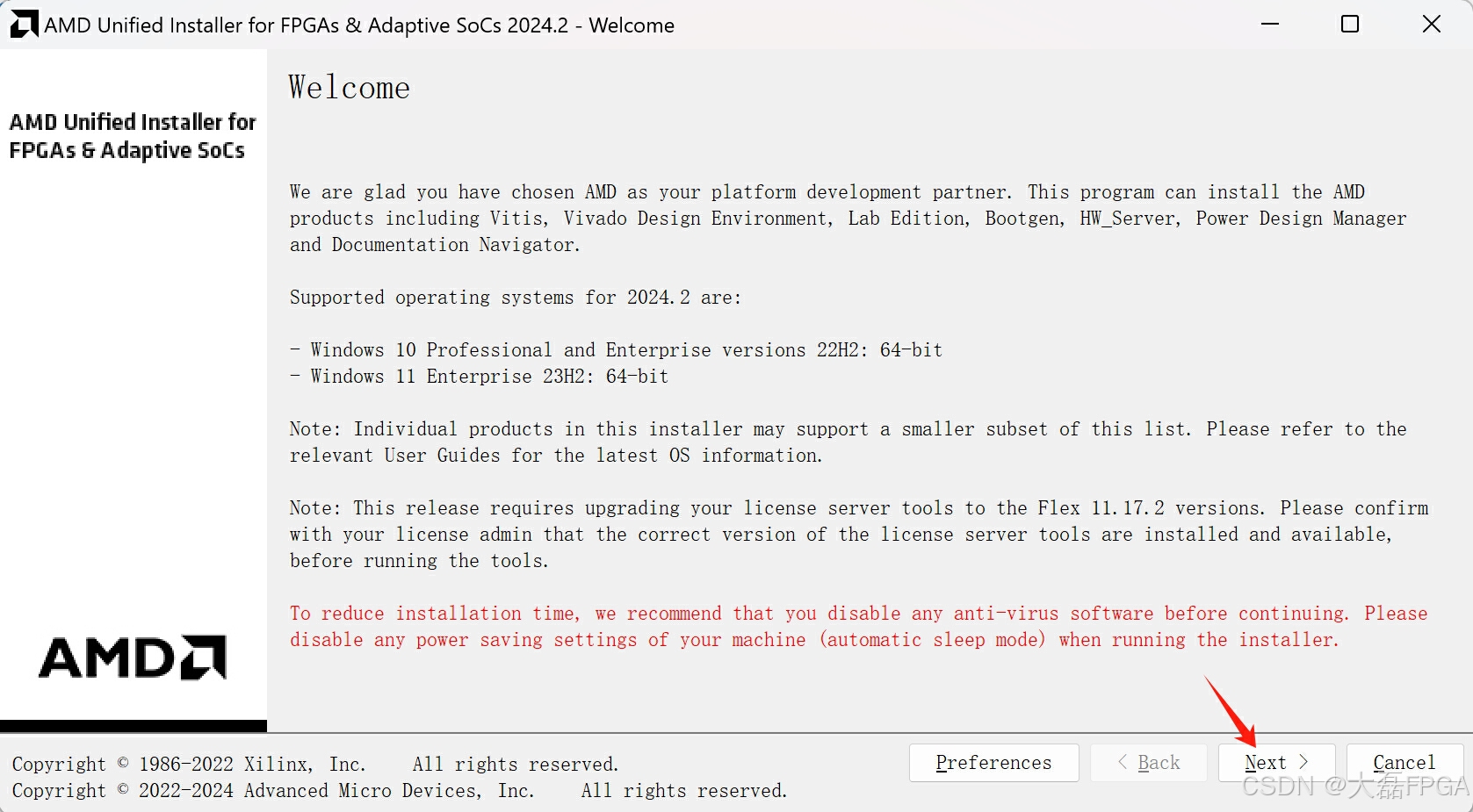

1、在双击Vivado 2024.2的在线安装包之后，首先会弹出欢迎界面。其中红色的字体提示需要关闭电脑上的杀毒软件，在关闭杀毒软件之后点击Next：

图 2.2.1 关闭杀毒软件

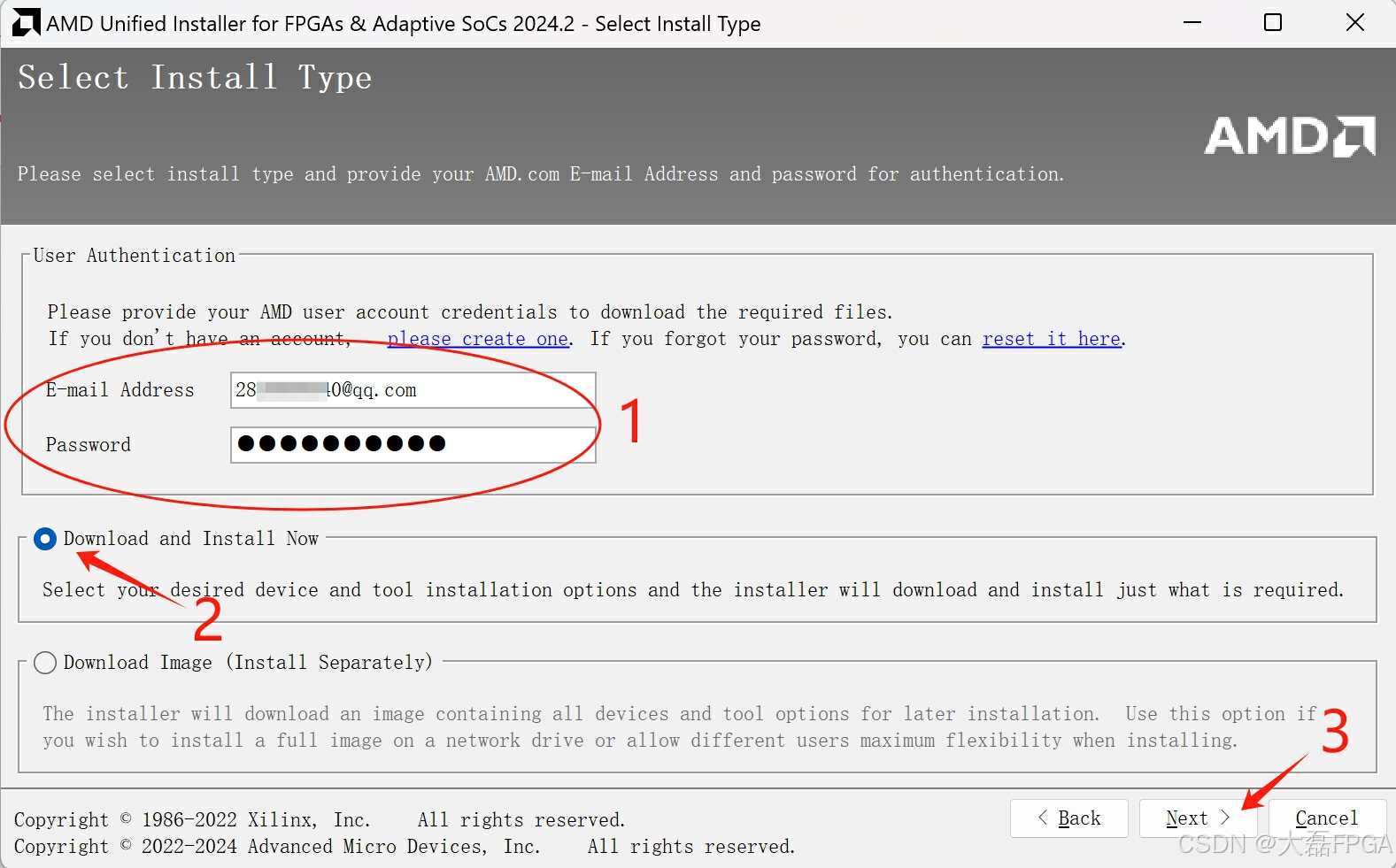

2、输入前面登录AMD网站所使用的账号密码，然后点击Next：

图 2.2.2 输入AMD账号密码

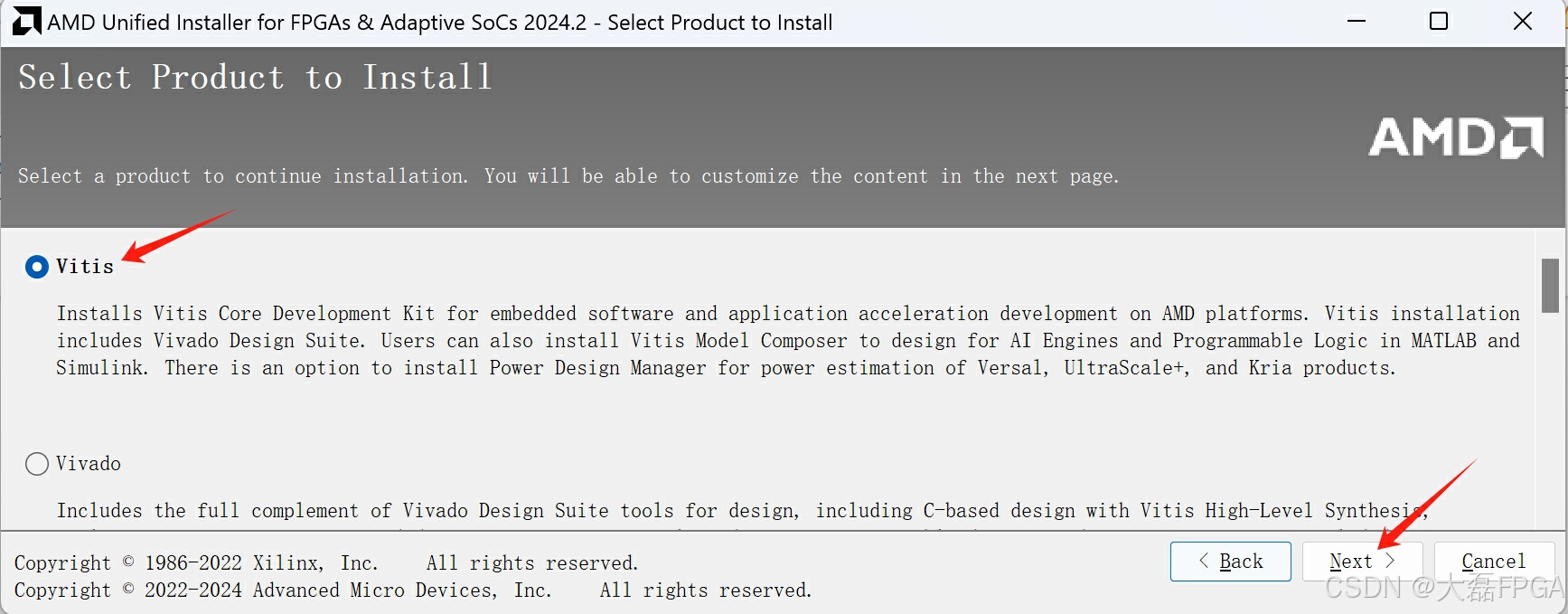

3、在产品选择界面选中第一项Vitis（该选项包含了Vivado设计套件），然后点击Next：

图 2.2.3 选择安装Vitis（包含了Vivado）

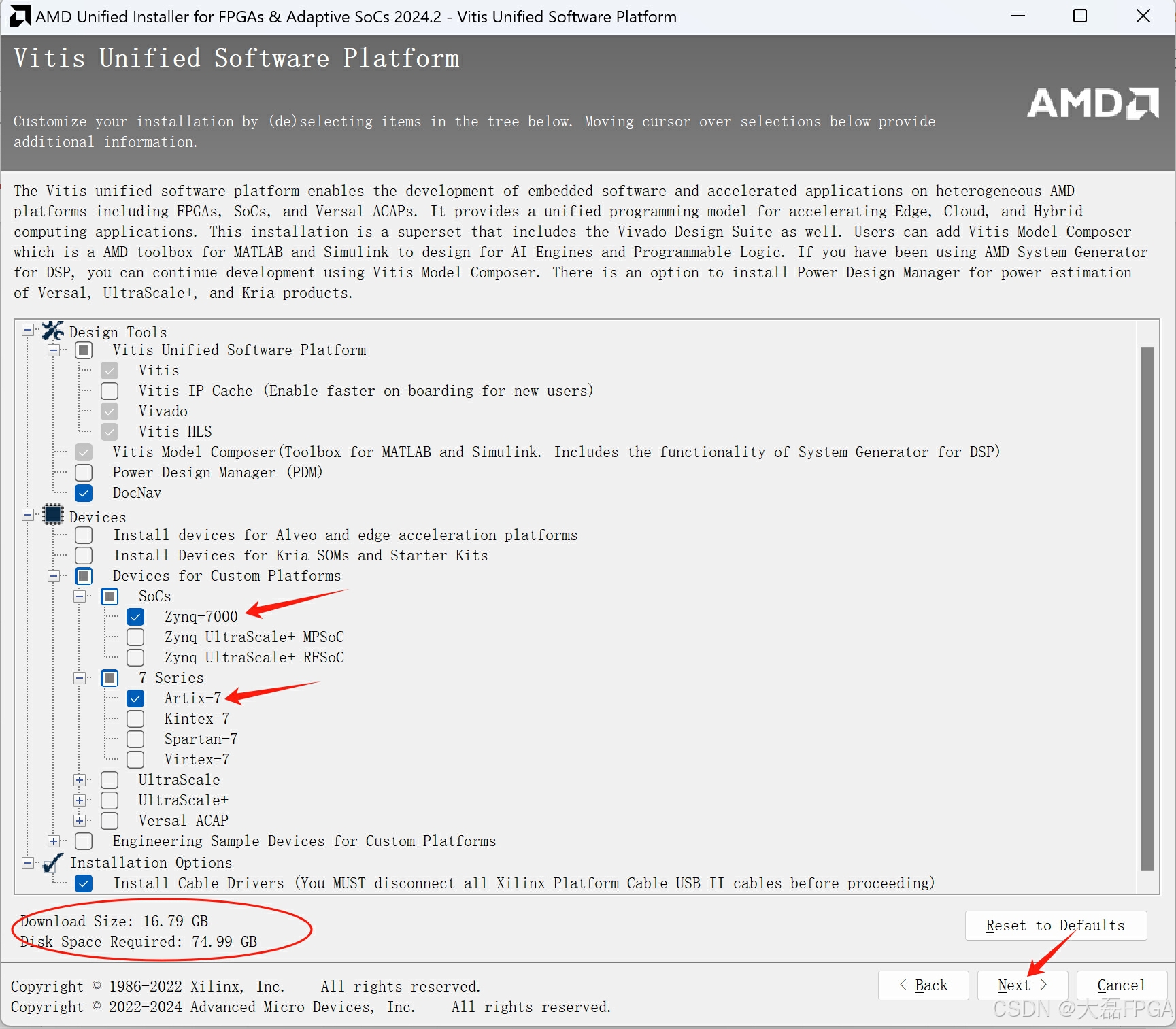

4、选择需要安装的器件，本教程使用的器件为Zynq-7000系列，新手建议同时勾选Artix-7系列做FPGA开发。选择的器件越多，安装过程越久，占用的空间也越大，大家需要根据自己工作学习所使用的FPGA和ZYNQ芯片型号来做选择。选中器件后点击Next：

图 2.2.4 选择安装的器件

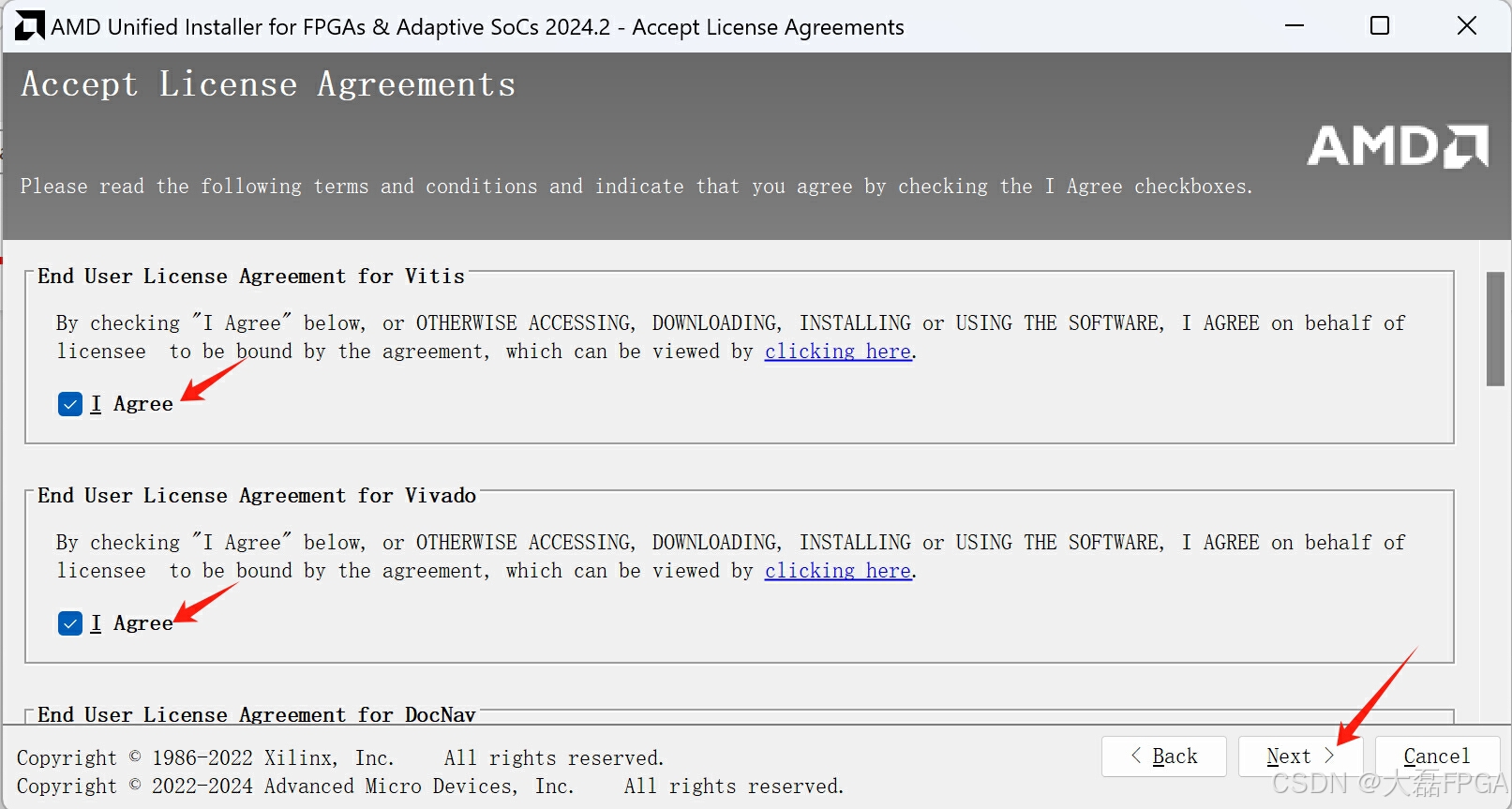

5、在接受License许可界面全部勾选I Agree，然后点击Next：

图 2.2.5 接受License许可

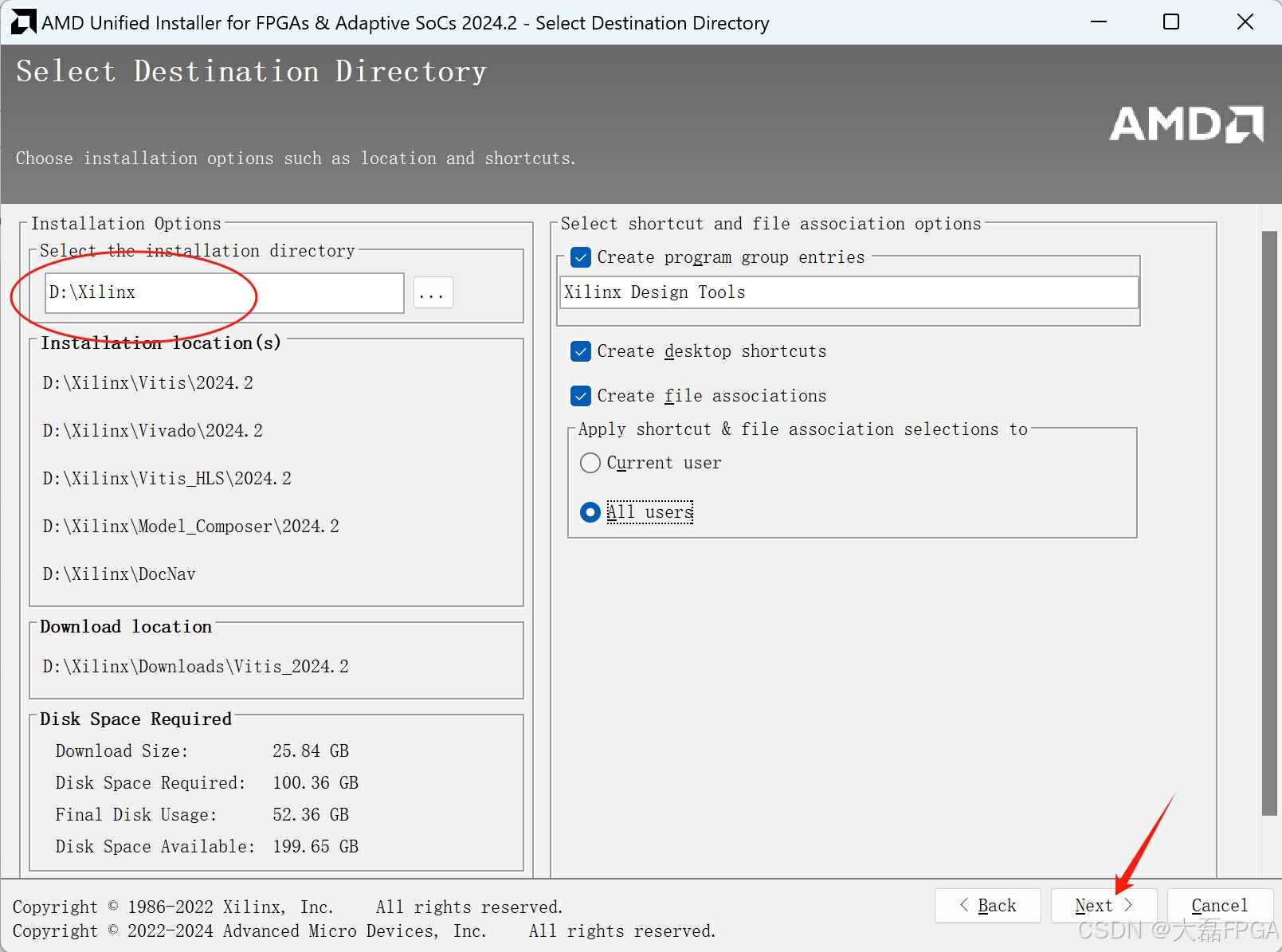

6、选择安装路径（不能包含中文、空格等），然后点击Next：

图 2.2.6 选择安装路径

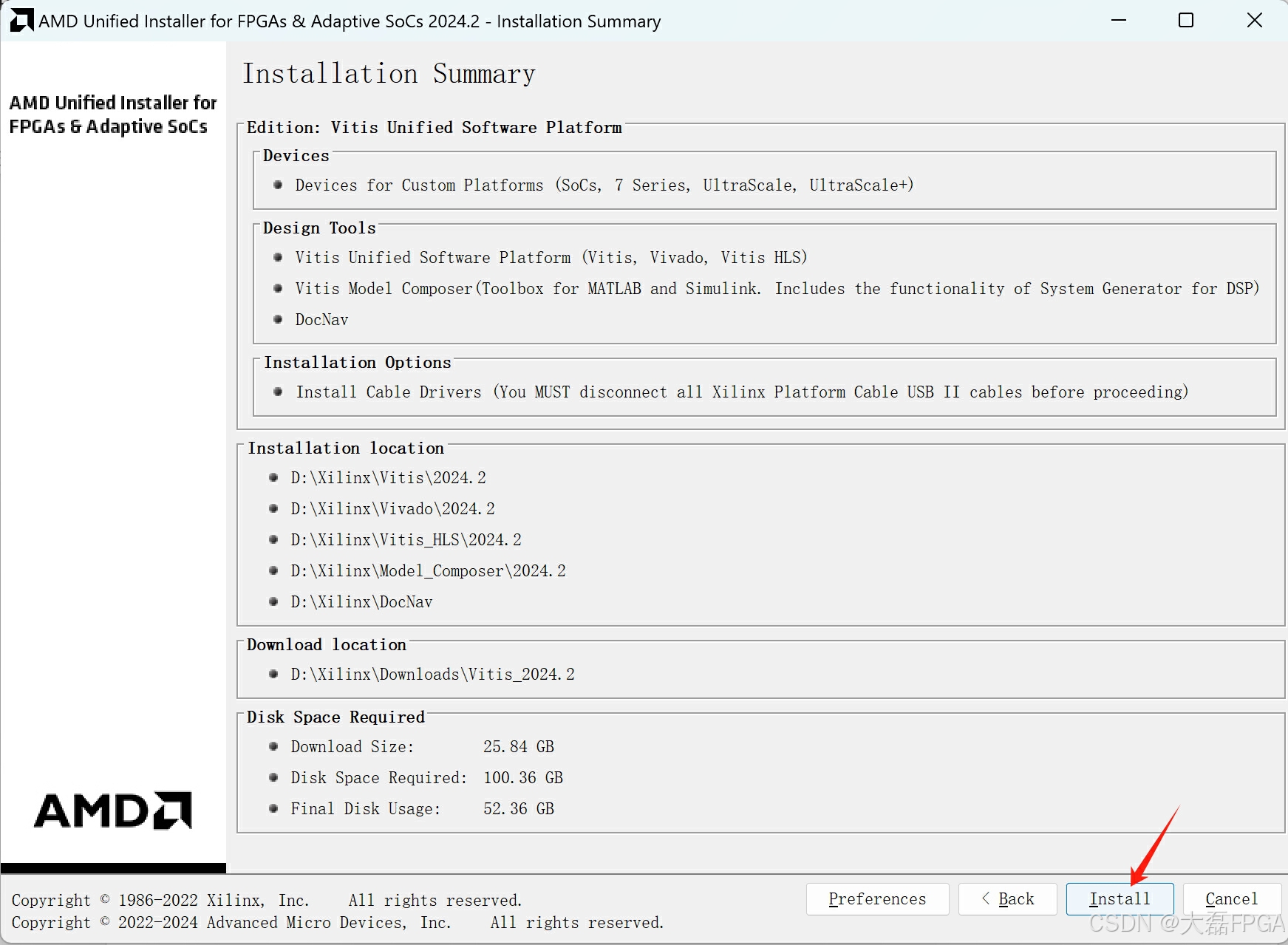

7、确认安装器件、路径等信息后，点击Install开始安装：

图 2.2.7 确认安装信息后开始安装

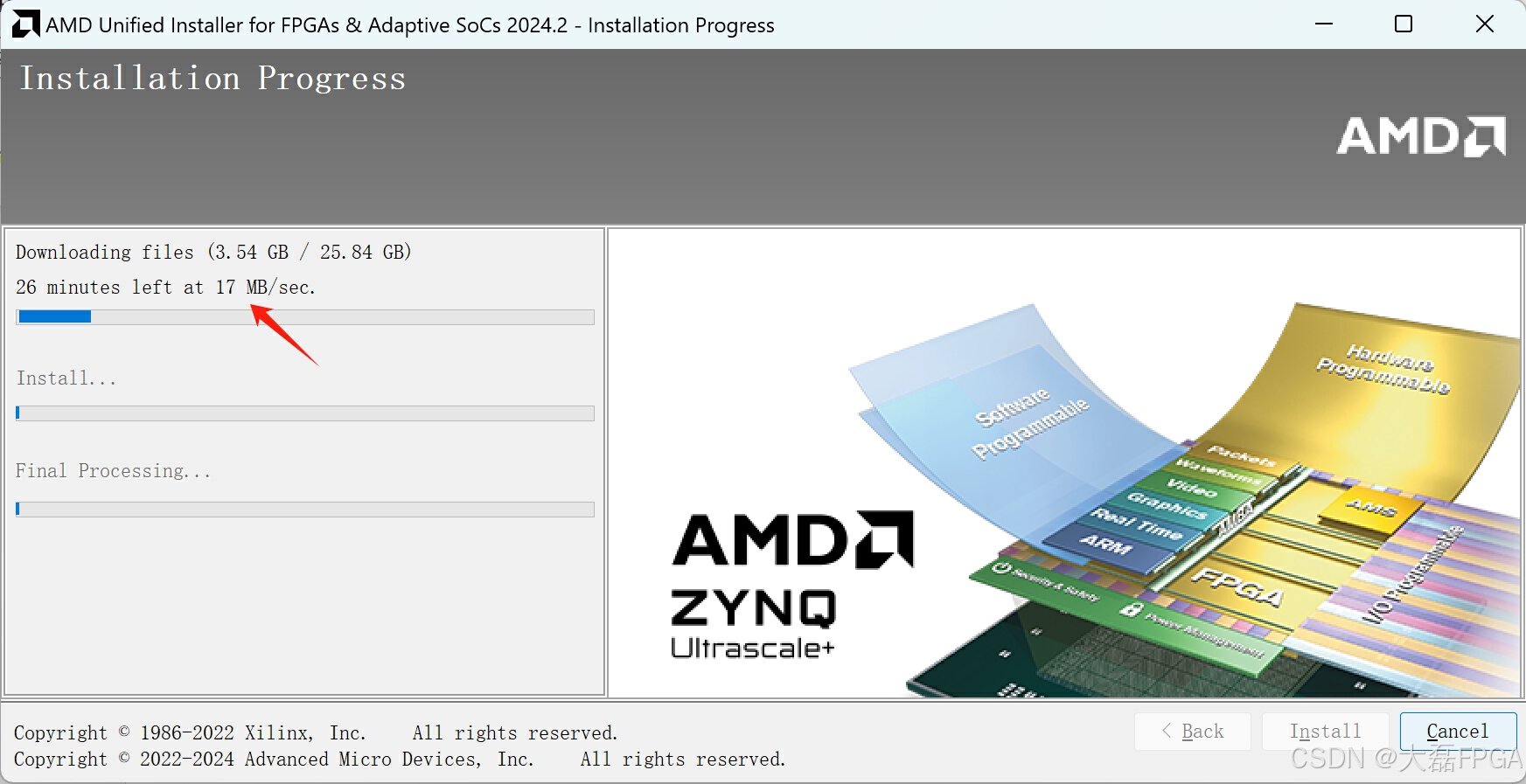

8、接下来耐心等待下载和安装过程，期间保持电脑网络通畅：

图 2.2.8 安装过程保证网络通畅

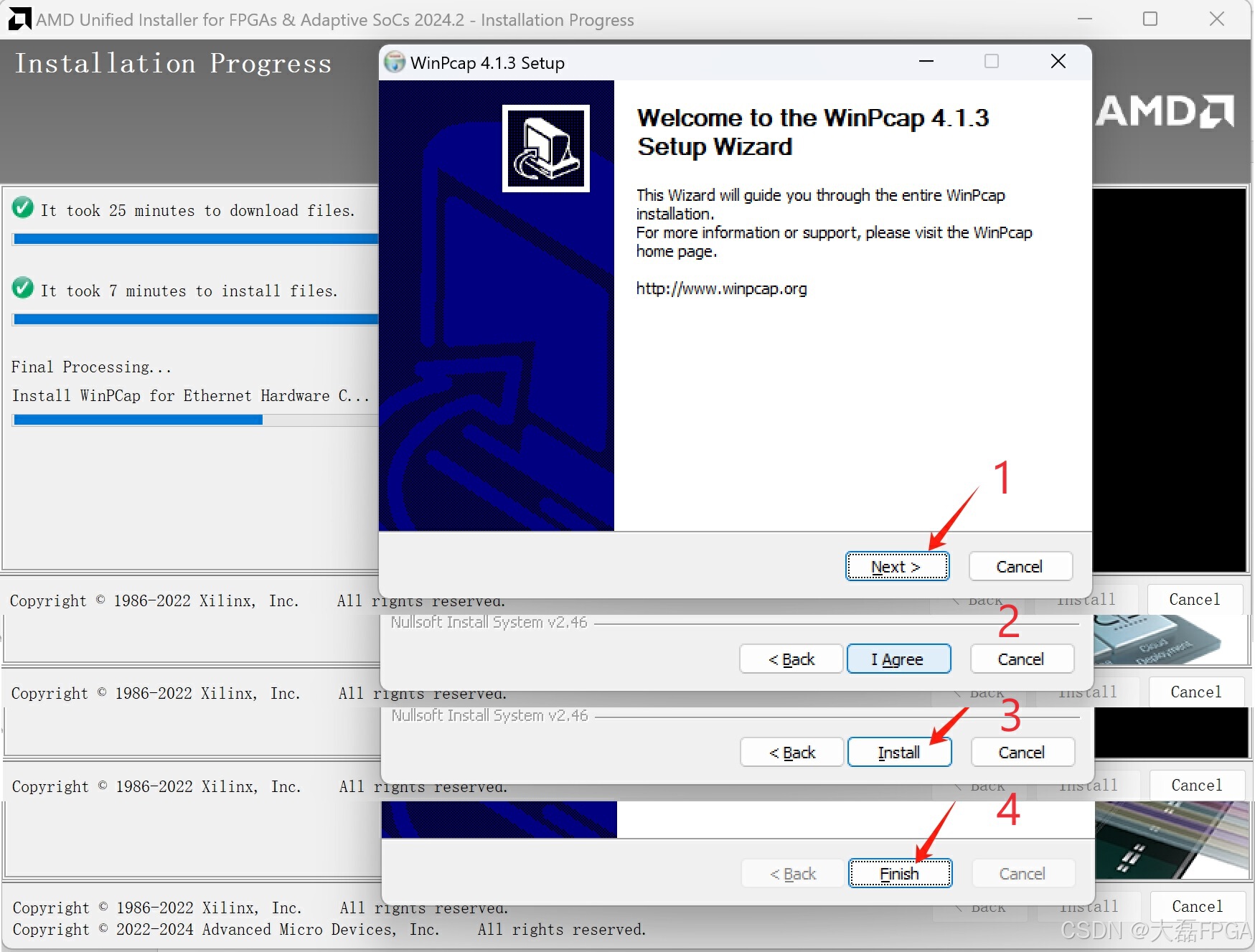

9、在安装过程中弹出的WinPcap设置界面中，依次点击“Next”>“I Agree”>“Install”>“Finish”：

图 2.2.9 WinPcap设置界面

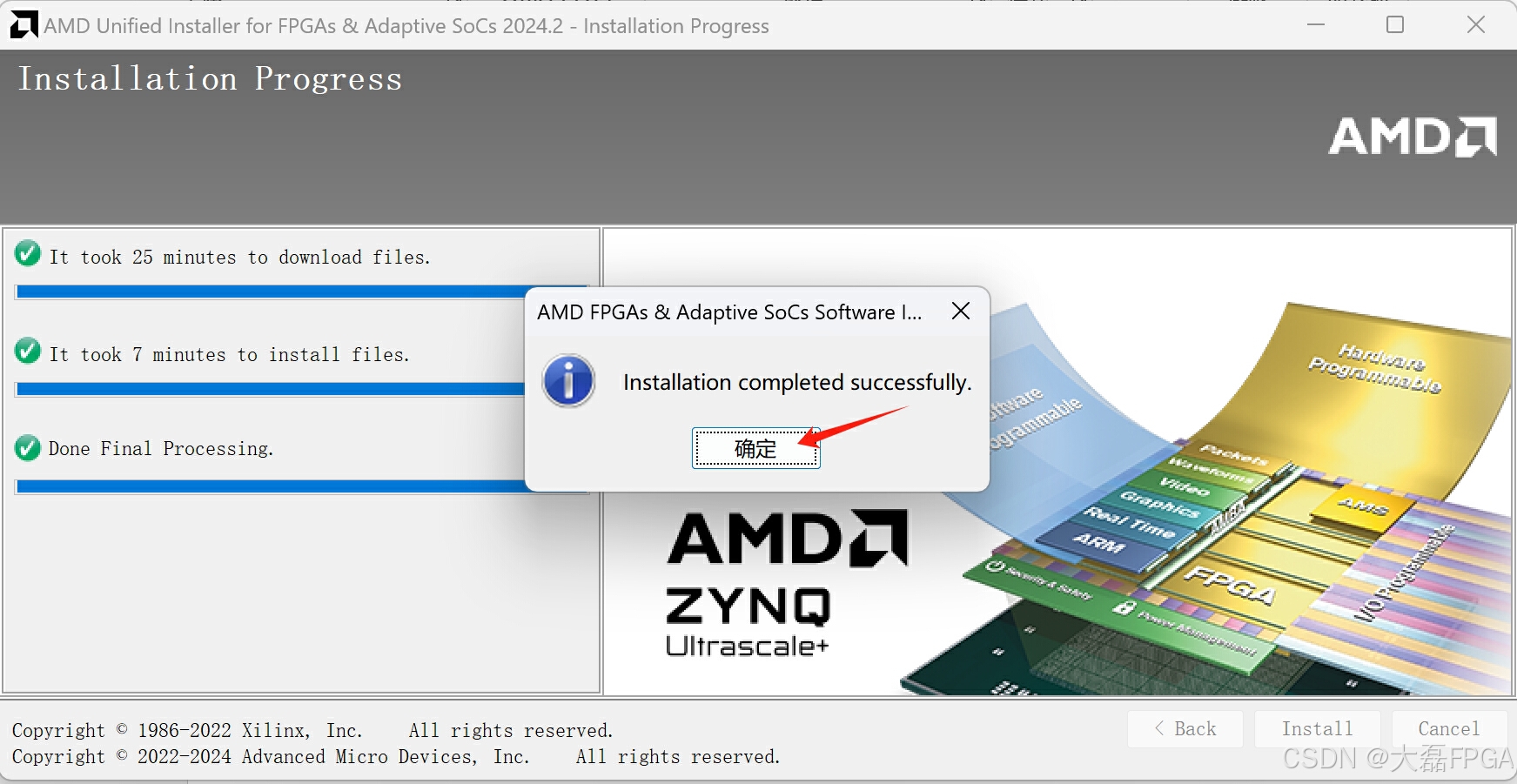

10、Vivado安装成功后点击“确定”：

图 2.2.10 Vivado 2024.2安装成功

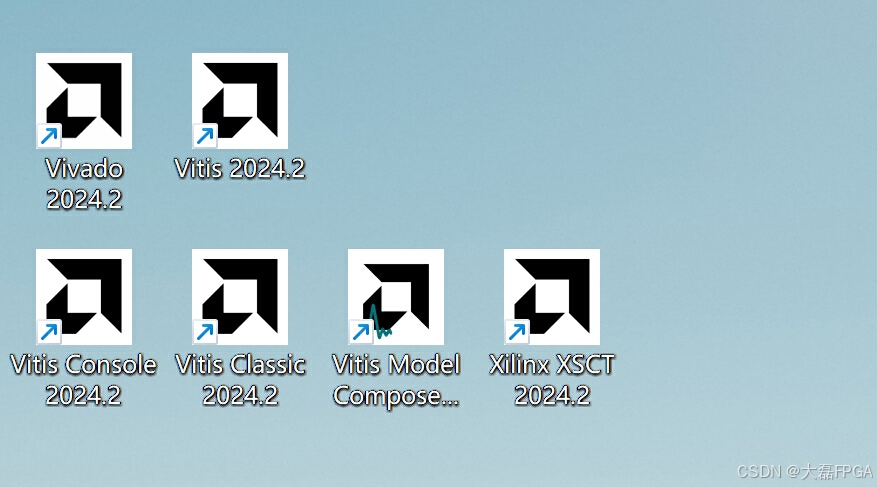

        在网速良好的情况下，整个安装流程大概花费了四五十分钟。Vivado2024.2安装成功后，在桌面上创建了以下图标：

图 2.2.11 Vivado 2024.2 桌面图标

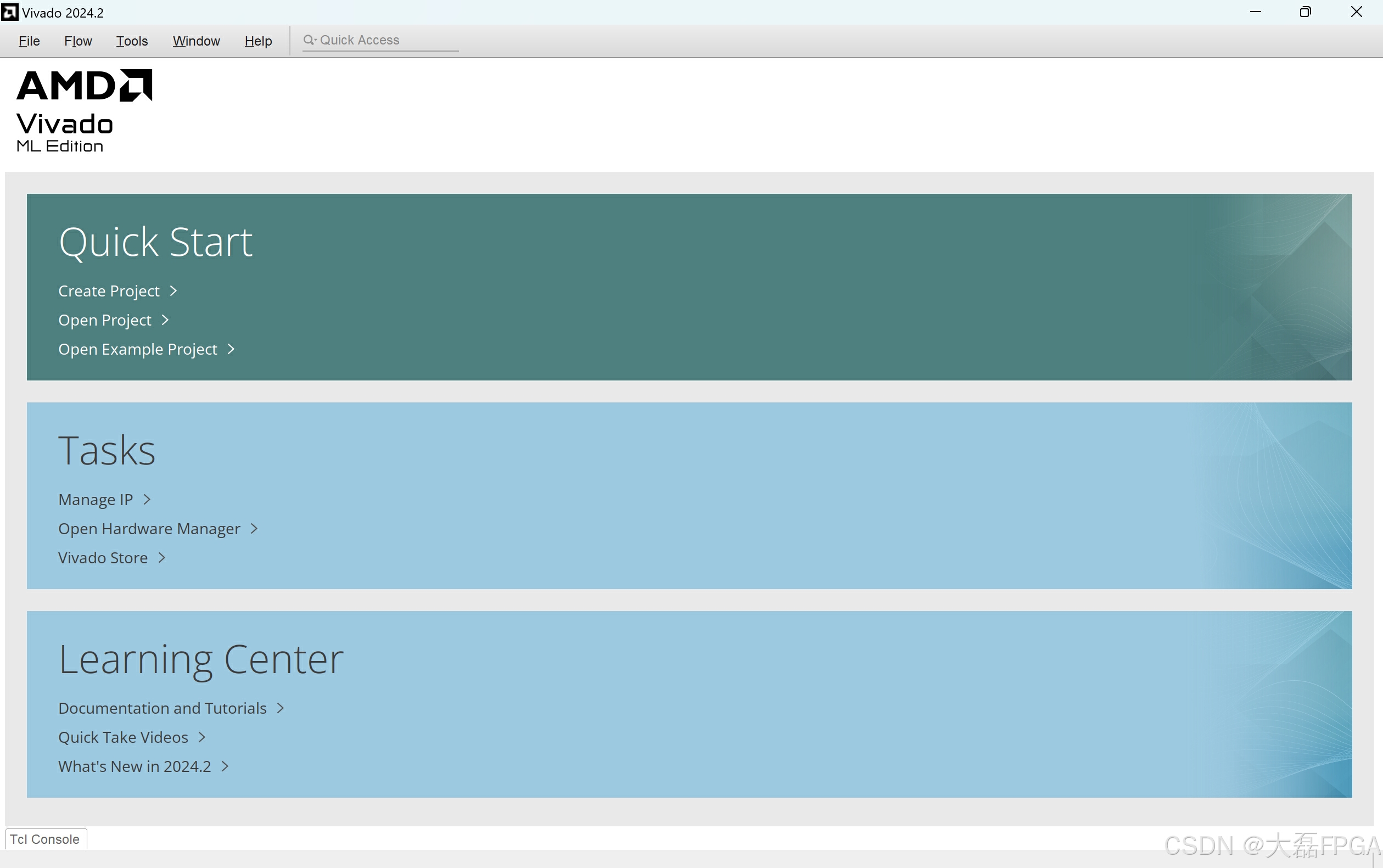

       相比于2023.1及其之前的版本，Vivado 2024.2的图标发生了明显的变化。双击左上角的图标可以启动Vivado 2024.2，如下图所示：

图 2.2.12 Vivado 2024.2启动界面

       在接下来很长的一段时间里，也许三年，也许五年，《ZYNQ视频图像处理》教程中的源码都会在Vivado 2024.2版本上进行开发。
