超图UDB格式精模数据进入 ArcGIS平台

通过超图桌面软件导出中间格式如dae，再进入ArcGIS平台。

一、数据格式

在超图软件中，精模数据格式（udb格式）：

二、在超图中的操作

主要是导出模型和属性+中心点数据。

1. 导出dae模型数据

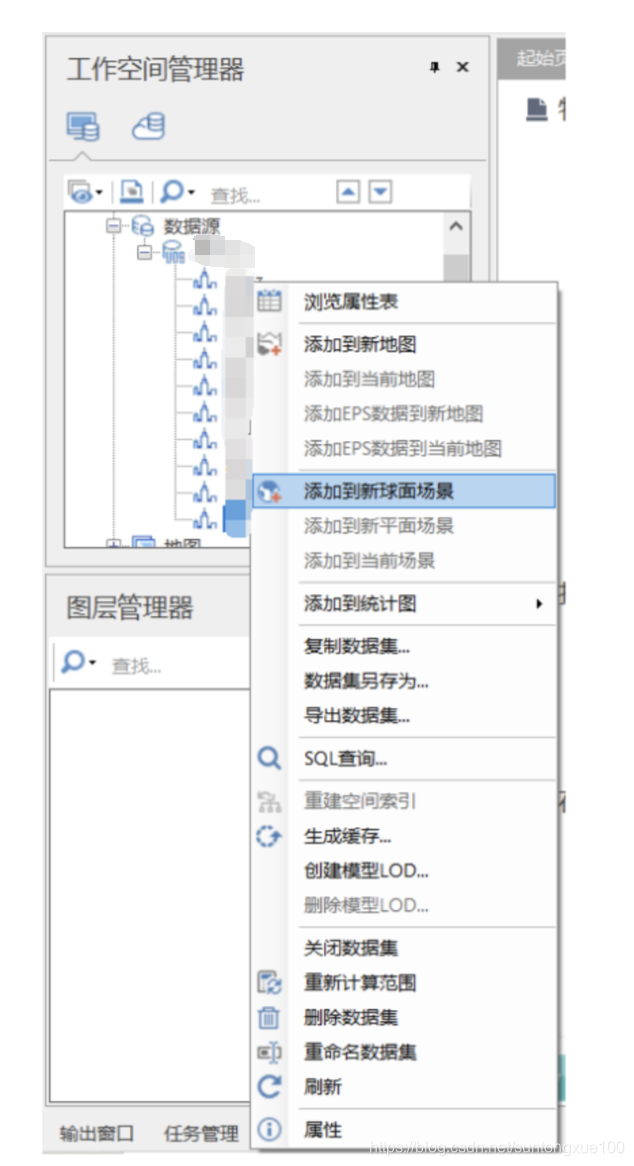

右键图层，添加到新的场景：

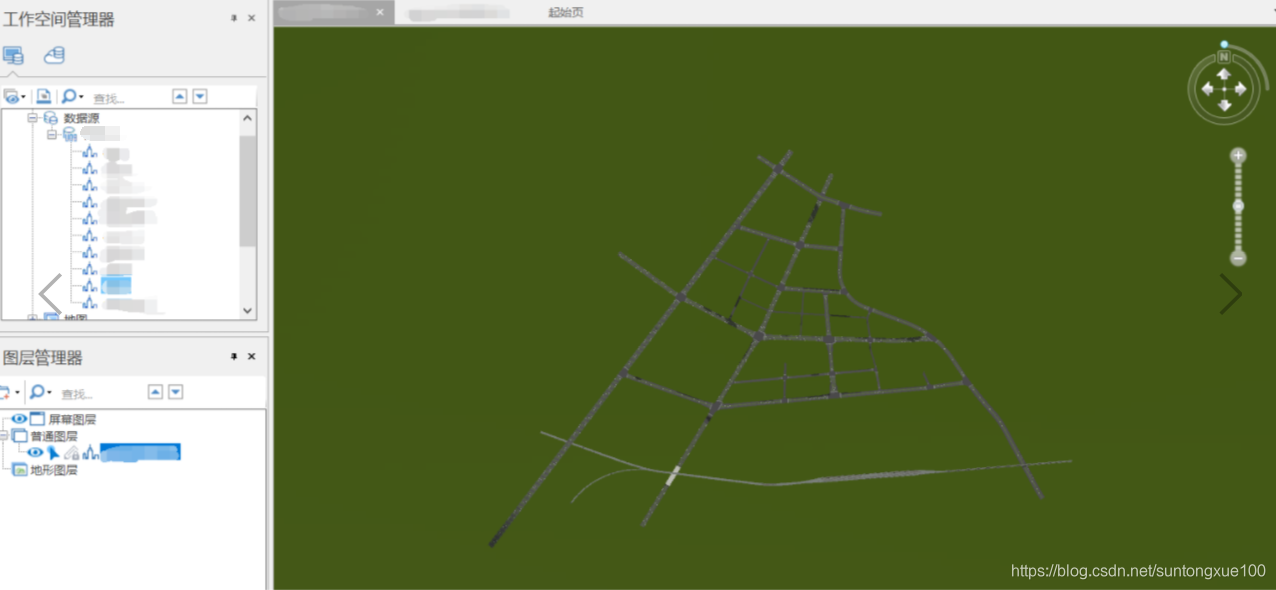

缩放至图层：

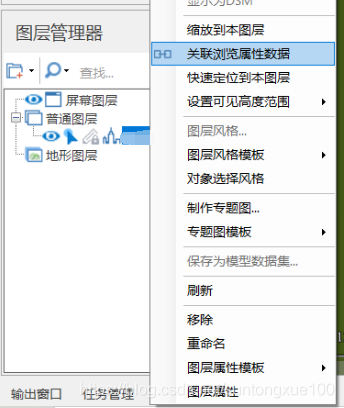

在图层管理器中右键图层，选择属性关联：

点击属性表，CTRL+A全选：

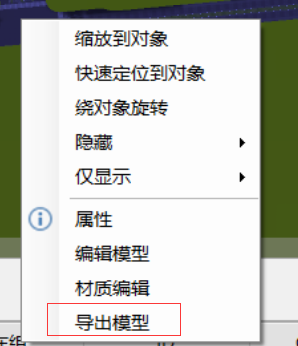

选中后，在视图中右击模型选择导出：

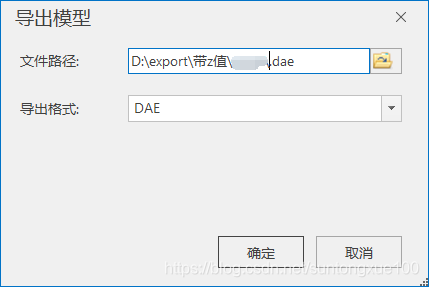

导出dae数据格式：

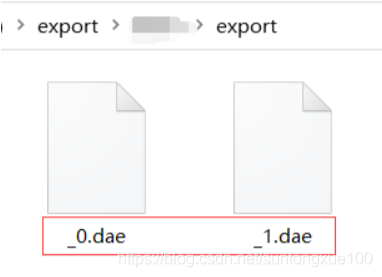

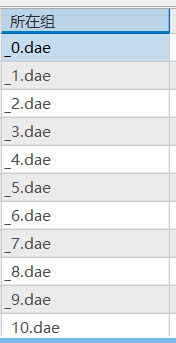

如果这个地方删除名字，导出则为：

2. 导出模型属性和中心点数据

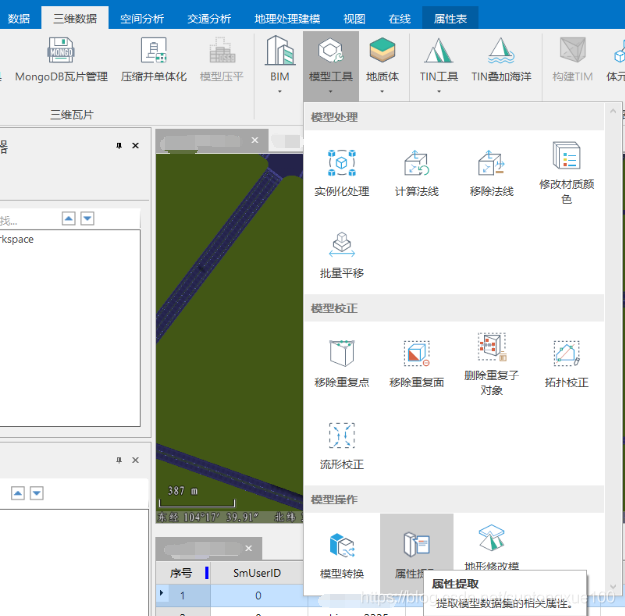

然后将属性表导出。首先要计算模型的中心点：

计算完成之后属性表会增加字段：

z值提取：

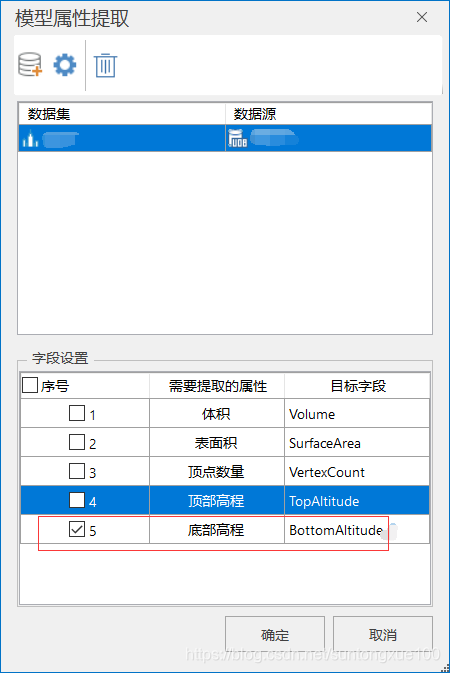

在属性表中会增加一个底部高程字段：

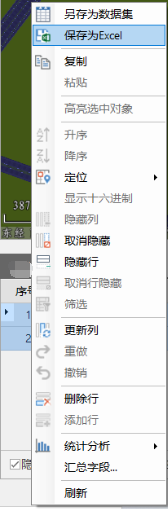

全选，右键属性表，导出excel表格：

三、在Pro中操作

主要是修改模型中心点坐标系和导入模型。

1. 处理导出的表数据

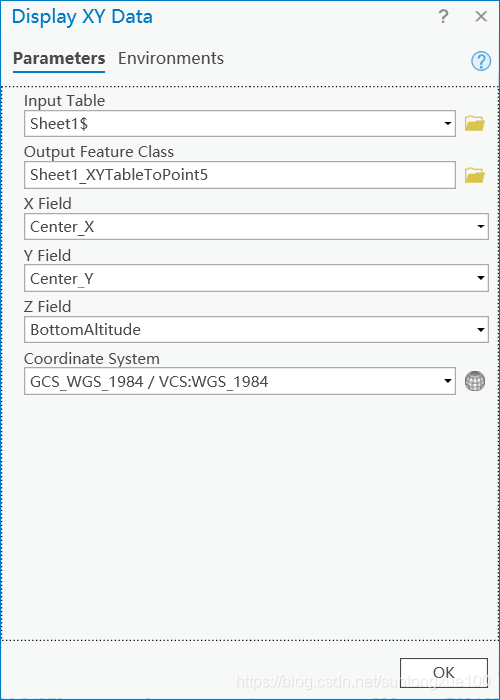

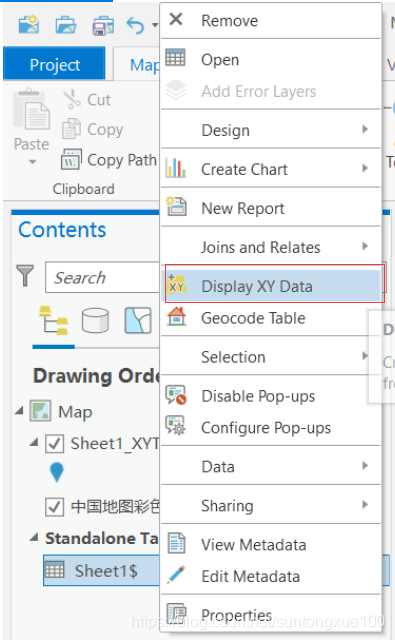

在pro中，加载excel表格，以xy显示：

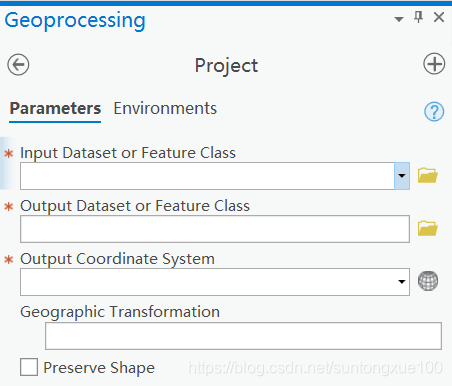

导出后，使用project工具将投影转换为Web Mercator坐标系。

点要素数据某一个字段用作模型关联的挂接，要和导出的模型名称一致：

这种可以使用字段计算器计算，统一进行赋值，例如：

2. 导入模型

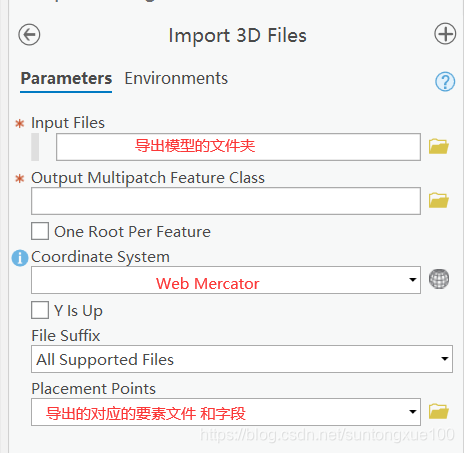

最后导入模型，使用import 3D Files工具，字段为模型挂接的字段：

*但是这种方法导入到ArcGIS 平台中， 模型的位置以及部分贴图可能还是会有一定问题，还需要进一步调整。
