电路设计实例（电源转换电路设计---24V转3.3V或者5V）

最新推荐文章于 2025-02-25 17:19:27 发布
最新推荐文章于 2025-02-25 17:19:27 发布
阅读量3.2w 收藏 118
点赞数 18
分类专栏： ★嵌入式硬件基础与实践 文章标签： 电源设计 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/super828/article/details/83449496
版权
本文介绍了如何使用LM2596S-5.0电源芯片将7~36V电压转换为5V，并通过LD1117-3.3芯片进一步将5V电源转换为3.3V。这两个转换适用于需要稳定电源的硬件开发。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

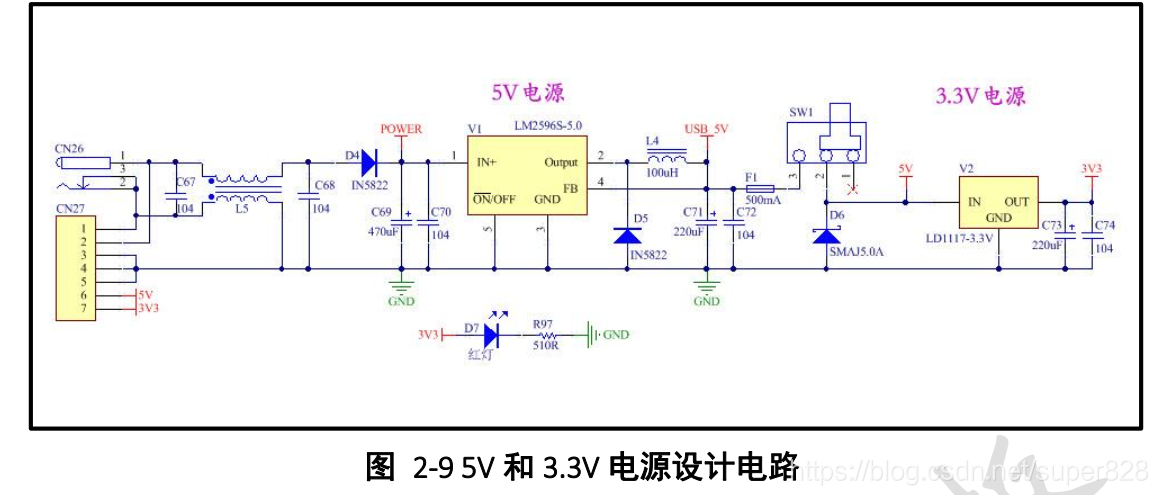

外部提供 7~36V 电源，有板载 DC-DC

电源芯片转换得到 5V 电源，开发板使用的电源芯片型号为 LM2596S-5.0， 该芯

片最大可输出 3A 电流



3.3V 电源则是利用 LD1117-3.3（TO-252-2 封装，方便散热） 芯片从5V 电源转换得到
