文章讲述了在使用AD软件铺铜时遇到的小面积无法铺上的困扰，通过增大铺铜面积解决问题，进而揭示了孤铜面积对铺铜的关键影响。作者还提出疑问，网络连接是否影响了这一现象。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

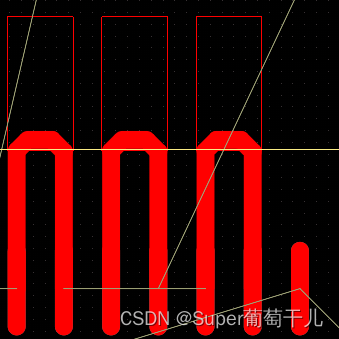

在AD铺铜时碰到铺小面积铜，怎么也铺不上，网络也改了，设计规则也改了个遍还是不行，刚开始以为AD崩了，关机重启后发现还是一样的情况。

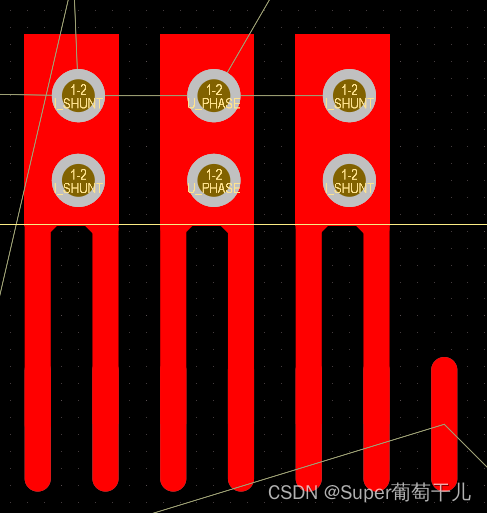

后来想着将铺铜面积增大，发现嘿，铺上了！

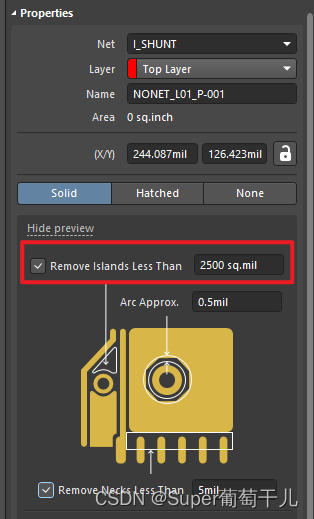

于是就排查到孤铜面积，将数值改小或者关闭后就可以铺上了；

此时又产生了一个疑问，我的铺铜是有同网络信号线连接的，不存在孤铜一说呀，纳闷！

Altium Designer铺铜技巧
