【AD】AD20 铺铜铺不上，只有多边形外框的解决办法

原创已于 2022-10-12 00:51:00 修改 · 1w 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#嵌入式硬件

于 2022-10-12 00:49:56 首次发布

本文介绍了解决PCB设计中铺铜问题的有效方法。通过双击多边形框进入属性界面，并点击Repour选项，即可完成网络区域的铺铜操作。

看了多种别人发的解决办法，都没有效果，最后发现是因为没有赋予网络后重新铺铜。

具体解决办法：

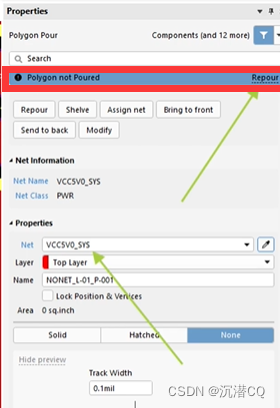

双击多边形框，进入到它的属性界面，当对它进行修改后，会弹出Repour那一行,如下图所示，点击Repour，铜就铺上了，over！
