说起地图，大家都不陌生，出门导航找路、城市规划建设、资源勘探调查等，都离不开地图。常见的地图是显示在手机屏幕上或画在一张纸上的，但我们知道，地球是一个非常不规则的球体，上面有高山、海洋、丘陵和平原等高低起伏，如何把地球上复杂众多的要素表达到平面上呢？这就需要借助地图投影。

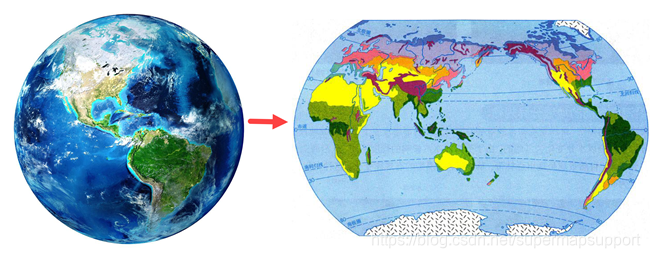

图：地图投影
地图投影，简单来说就是假设地球是一个表面绘制了图案的透明球，球心有一个向四面八方照射的光源，放在一间屋子里，点亮光源后，透明球表面的图案就会被投射在屋子四面墙壁、地板和天花板上，对六个面拍照，进而拼接展开成一个平面图形。当然，还可以把屋子换成其它可以展开的面，也就是“承影面”，现在常用的承影面有圆柱、圆锥和平面，对应圆柱投影、圆锥投影和平面投影。

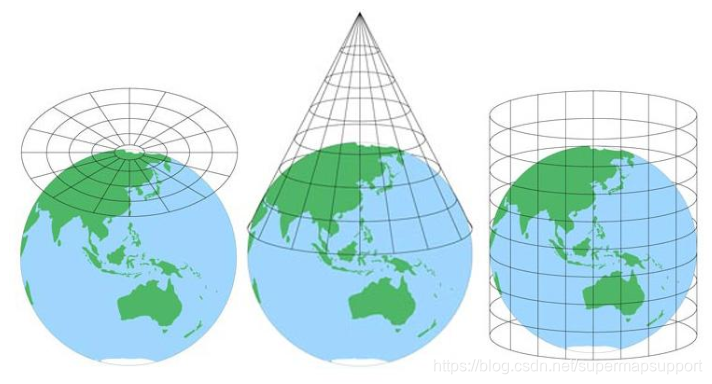

图：平面投影、圆锥投影与圆柱投影示意
但是，地球作为一个球体，实际上表面是不可能完全展平的，运用任何数学方法进行这种转换，都会产生误差和变形，这种变形体现在角度、面积和长度三个方面。在使用中，为了根据不同的需求缩小误差，就产生了各种投影方式和投影后的图形。下面就来为大家列举一些比较好玩的投影吧。
01 罗宾逊投影(Robinson)
各种变形都比较小的折衷投影，是我们最常见的世界地图使用的投影方式。

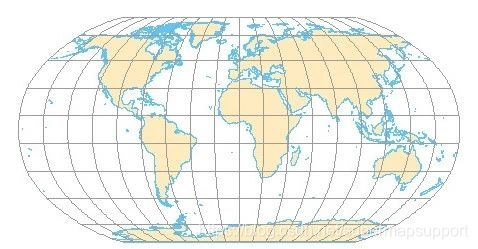

图：罗宾逊投影
图：使用罗宾逊投影制作的世界地图
02 埃托夫投影(Aitoff)
将世界投影到长短轴为2：1的椭圆，也是一种折衷投影，与罗宾逊投影不同的是，两极地区的变形相对较小。

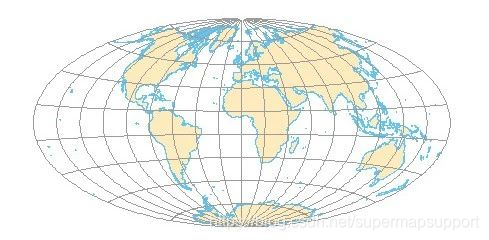

图：埃托夫投影
03 古德投影(Goodes Homolosine)
可以保持大陆或者大洋的完整分割，我们有时见到的切瓣式世界地图就是采用这种投影，有点像剥开的桔子。

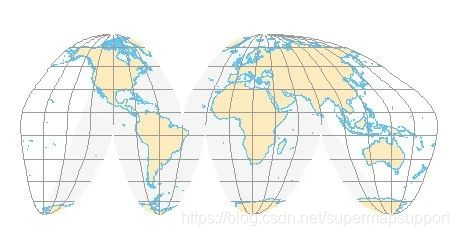

图：古德投影（大陆完整）

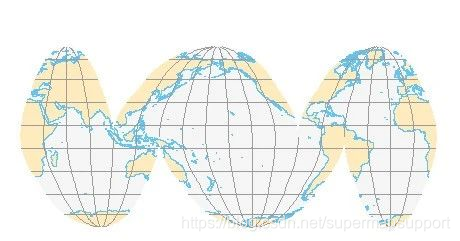

图：古德投影（大洋完整）
04 彭纳投影(Bonne)
等面积伪圆锥投影，投影后是一个类似心形的形状，也叫心形投影，GISer的小浪漫~

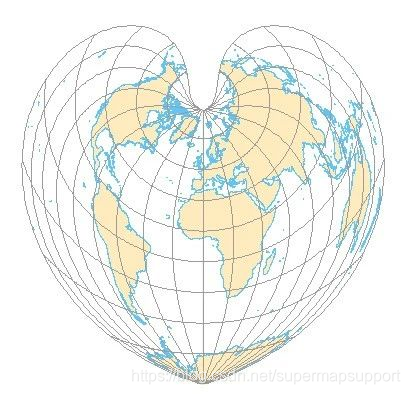

图：心形投影
图：1511年由BERNARD SYLVANUS绘制的彭纳投影地图
05 柏格斯星状投影(Berghaus Star)
投影后是五角星的形状，美国地理学家协会的Logo就来源于此。
图：星状投影
图：美国地理学家协会（AAG）Logo
06 立方体投影(Cube)
分面投影，可以把几个面拼成一个立方体盒子。

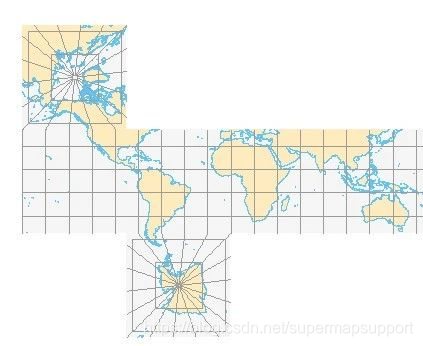

图：立方体投影
07 富勒投影(Fuller)
地球投影后为20个独立的面，像不像一只行走的汪星人…

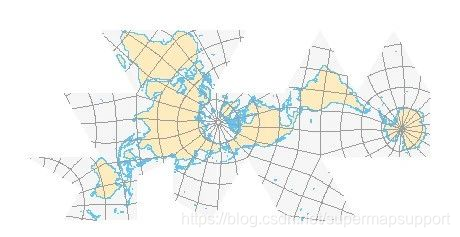

图：富勒投影
08 等距方位投影(Azimuthal Equidistant)
可以选择以赤道或者极点为切点，联合国的Logo灵感就来自以赤道为切点的效果。

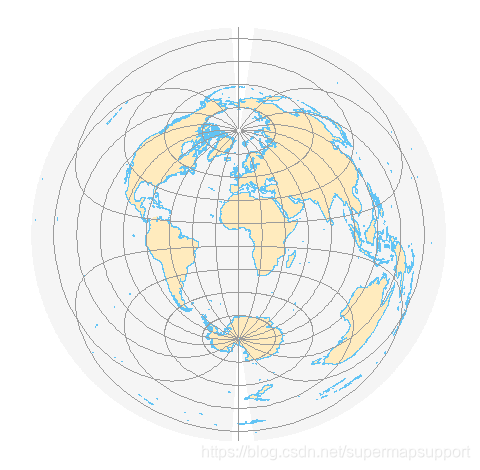

图：等距方位投影（以赤道为切点）

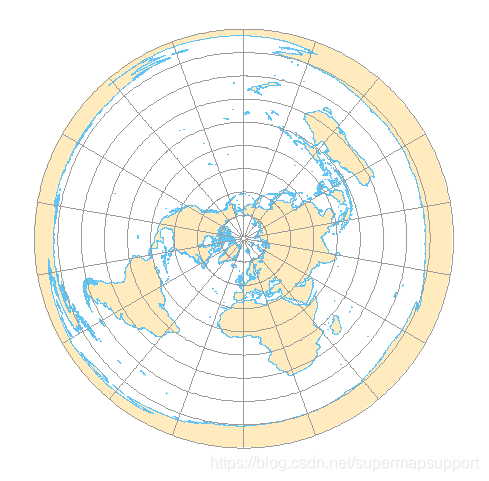

图：等距方位投影（以北极为切点）
图：联合国Logo
09 多圆锥投影(Polyconic)
图：多圆锥投影
除了上面介绍的这些好玩的地图投影，SuperMap中还提供了很多地图投影的方法，等待大家来探索哦！
