模型数据处理之删除重复点和重复面

作者：翔翔

  在同等设备的条件下，三维场景中的模型的三角面越多，此时显示的帧率就会降低。这个时候呈现给用户的感觉是：数据加载慢和操作不流畅。超图对此有一种很重要的方式：将数据生成缓存来提升性能。基于此还需要提前对数据做一些优化。比如移除重复点和重复面、实例化对象和三角网简化。本文将着重介绍移除重复点和重复面。
  模型是通过顶点构成三角网，然后再给三角网附上对应的材质。那么如果顶点冗余了，在场景中加载过多的顶点和三角面，自然而言会严重影响到性能。如何将一个模型对象的顶点减少到最好呢？

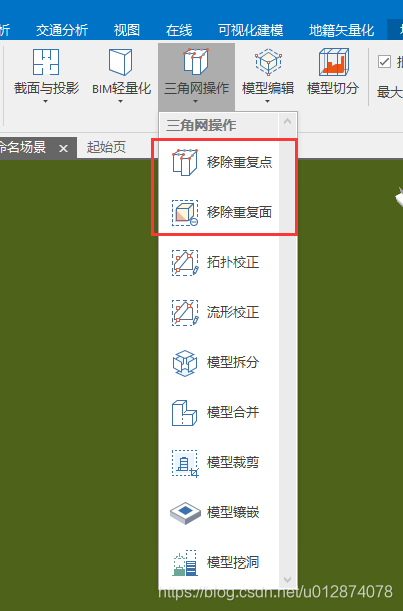

  在超图的iDesktop中，有移除重复点和重复面的功能，如下图所示：
  做一个对比，同一个模型，原始的有109万个顶点，通过移除重复点后，就只有51万个顶点了，这个减少是很明显的了。而且这只是一个对象，如果对象个数很多，那么减少的数量就更多，性能提升的就更加显而易见了。

移除重复点之前

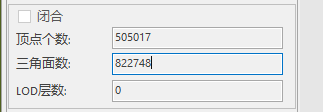

移除重复点之后

  通过iDesktop移除了，那么代码是如何实现的呢？接下来就来分享下如何通过代码来移除重复点和重复面。

  移除重复点：

int vertexcount = ModelBuilder3D.RemoveDuplicateVertex2(sourcemodel, resultmodel);







  或者

//获取LOD层级
    int lodcount = model.LODCount;
    for (int i = -1; i < lodcount; i++)
    {
    		//获取骨架个数
         int skeletoncount = model.GetSkeletonCount(i);
         for (int j = 0; j < skeletoncount; j++)
         {
         	//根据LOD层级和第几个骨架获取骨架编号
             SkeletonID skeletonid = new SkeletonID(i, j);
             //根据骨架编号获取骨架
             Skeleton skeleton = model.GetSkeleton(skeletonid);
             //移除重复点
             ModelBuilder3D.RemoveDuplicateVertex2(skeleton);
             //将移除后的骨架添加到新的model中去，构建模型
             temp.Add(skeleton);
           }
 }

  移除重复面：

//获取LOD层级
    int lodcount = model.LODCount;
    for (int i = -1; i < lodcount; i++)
    {
    		//获取骨架个数
         int skeletoncount = model.GetSkeletonCount(i);
         for (int j = 0; j < skeletoncount; j++)
         {
         	//根据LOD层级和第几个骨架获取骨架编号
             SkeletonID skeletonid = new SkeletonID(i, j);
             //根据骨架编号获取骨架
             Skeleton skeleton = model.GetSkeleton(skeletonid);
             //移除重复点
             ModelBuilder3D.RemoveDuplicateVertex2(skeleton);
             //将移除后的骨架添加到新的model中去，构建模型
             temp.Add(skeleton);
           }
 }

  此方法移除的效果就和桌面的效果一样。移除重复点和重复面就分享到此，下一篇将说明如何实例化。

转载请注明出处：https://blog.csdn.net/u012874078/article/details/93890618
