制图之文字那些事

作者：小诗

      制图之文字也叫地图标注，地图标注是指用来表示制图对象的名称、数量或特征的文字和数字等文字语言。是地图上一种特殊的视觉元素，可通过文字表达图形符号难以说明的地图内容，它与图形符号结合在一起存在于地图上。
      地图标注可表达地图制图对象的名称、种类、性质、和数量等具体特征，文字在地图上不可或缺，并且地图上的文字在地图上覆盖度一般比较大，所以地图上文字的处理是地图制作的重点、难点，也是关乎地图构图美的关键因素之一。
SuperMap 提供了通过文本/CAD数据集、标签专题图两种方式添加地图标注，在实际应用中您可根据根据数据量等具体情况来选择最合适的方式，两种方式的标注特点和使用情况如下文所述。

●标注少量且位置固定
      当您的地图注记数量较少，并且要求注记的放置位置固定不变，或者需要严格控制注记的放置位置时，这时，可以通过文本数据集和CAD数据向地图中添加注记。例如，在世界地图中标注大洲的名称。
●地图标注数量较大
      通过CAD数据集和文本数据对地图进行标注，需要一个个手动添加到地图上，当数据量很大时，则需采用标签专题图的方式制作注记。
●地图标注更新频繁
      当您的地图注记更新速度较快时，建议使用标签专题图的方式为地图添加注记
●地图需设置沿线标注
      对于需要沿线放置的注记，线数据建议采用标签专题图的方式添加注记
对于面状河流数据，无法通过标签专题图的手段实现河流注记沿河流标注，因此，此时就必须使用CAD数据集或者文本数据集实现面状河流的沿线标注了。
●根据所需标注背景样式选择
      标签专题图可以制作如下图所示以圆角矩形为背景的注记，并且注记的背景还可以是圆角矩形、矩形、椭圆、菱形还可以用点符号为背景。而文本数据集和CAD数据集添加的注记只能制作出一个矩形的背景效果，其他背景效果不支持。

下面就例举几个实例来对每种方法详细介绍一下：

实例一：cad/文本数据集：

      当文本量少并且位置比较固定的时候采用cad/文本数据集的方式，例如世界地图各大洲的名字；
大概操作步骤如下：
1、新建一个CAD数据集，将其添加到地图中，并设置该图层为可编辑。

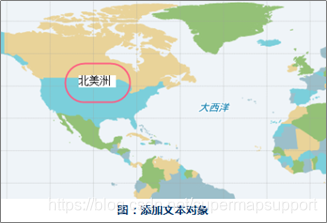

2、开始绘制文本，在“对象操作”选项卡中单击“文本”下拉按钮，选择“文本”选项，将鼠标移至地图中的适当位置，单击鼠标左键，在文本编辑框内输入大洲名称即可，如下图所示：

3、 在地图其他任意区域右键鼠标，完成文本对象的添加，此时鼠标状态讲切换为为选择状态。
4、 修改文本风格：双击文本对象，弹出文本“属性”面板，并可在“文本”区域设置文本风格，此后该数据集中绘制的文本对象风格都与该文本风格一致。

实例二：为面状水系制作沿线注记

      对于电子地图中面积较大水系通常使用面状要素表达，而水系的注记也采用沿线的形式，而 SuperMap 标签专题图暂不支持根据面要素的走势放置注记，所以需要使用文本数据集或CAD数据集来放置这些水系的注记。本实例将使用文本数据的放置来实现面状河流的沿线标注。
1、新建一个文本数据集，将其添加到当前地图中，并设置该图层为可编辑。

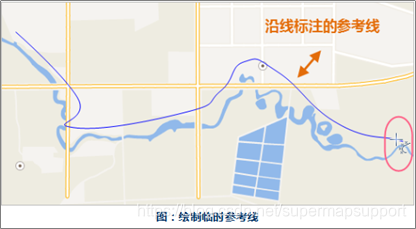

2、绘制文本：在“对象操作”选项卡中单击“文本”下拉按钮，选择“沿线标注”选项，将鼠标移至地图中，根据河流的走向绘制一条临时的线对象作为沿线标注的参考线，所添加的注记将沿着这条临时线进行标注。

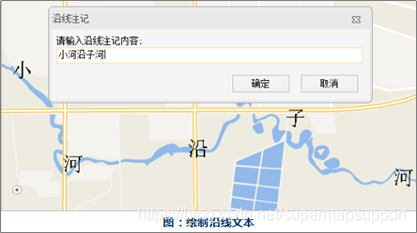

3、绘制好临时的线后单击鼠标右键，在弹出的“沿线标注”对话框中输入标注文本，单击“确定”，如下图所示

4、 以前操作一样，修改文本风格。

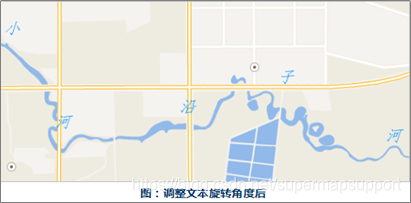

5、可能会发现沿线注记各个字的旋转不太合理，可以通过属性对话框中的“旋转角度”调整每一个字旋转角度，使之美观合理。所添加的“小河沿子河”沿线注记中每一个字为一个子对象，所以旋转角度调整前，要在“子对象”列表中选择要调整的字，再调整角度即可生效生效。

2、标签专题图
      当地图图层的标注数量较多时，则需要采用标签专题图的方式进行标注。标签专题可更加智能为地图添加注记，标签专题图将依据数据集中的某个字段，对地图要素添加注记。标签专题图可以为点、线、面对象添加注记。在实际操作中还可以制作更加复杂的标签专题图，如标注的内容可以是经过表达式运算后的结果；标注的形式可以自由组合和定义等等。

实例一：对地图中的公司名进行标注

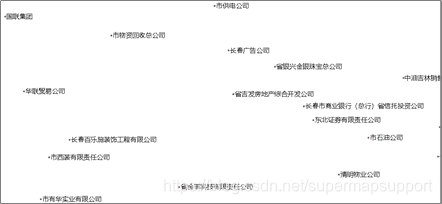

      下面以Changchun地图为例，将 Company 数据集中的公司名称添加到地图中展示，此时通过制作标签专题图的方式即可便捷快速的完成，具体操作如下：

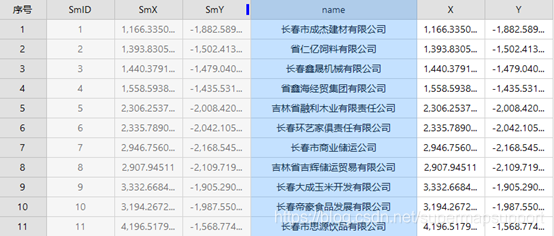

1、首先，看一下 Company 点数据的属性表，公司名称存储在在哪个字段中，这个数据比较适合采用标签专题图的形式制作注记。

2、 将 Company 数据集添加到地图中，并在图层管理器中选中该图层，单击“专题图”选项卡“标签”分组中的“统一风格”按钮，制作一幅标签专题图。

3、在弹出的“专题图”对话框的“属性”面板中，将标签表达式的字段设置为“name”字段。 在“风格”面板中设置字号大小、对齐方式、文本颜色、文字其他效果（如轮廓线、粗体、斜体、文字旋转等）等。

实例二：对河流或者道路进行标注

      制作电子地图时，经常要给地图中的道路添加标注，即地图制图中常说的沿线标注。地图中的沿线标注要兼顾合理与美观两方面，既要花时间和心思去设计，又要充分利用制图软件的相关功能，才能使理想与现实完美结合。
      为了使地图中道路及道路沿线标注更趋于完美，在准备道路数据的时候就得做好充分准备。
      地图中的双线道路，在小比例尺下，显示上双线就会合并为单线，单在标注的时候双线道路还是单独标注，所以在经过一些避让处理后，有时标注将于设计有一点偏差，所以为了更加完美的沿线标注效果，建议对双线道路提取中心线，在小比例尺下，显示该单线及单线标注。
      道路的标注进行合理的分类，有的道路标注为“G101”这种编号式的标注，有的为“三环路”这种标注；由于沿线标注将基于数据的某个字段进行统一标注，所以道路的不同种信息要存储在独立的字段里，或者根据您的标注需要进行分类存储，最好不要混淆在一个字段内。

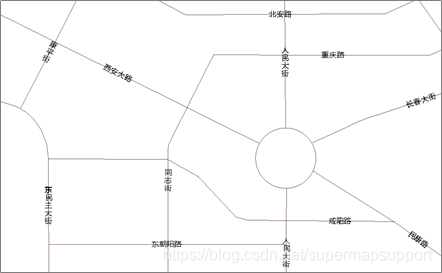

1、对道路数据制作“统一风格标签专题”，在专题图设置窗口的“高级”选项卡中，勾选“沿线标注”，即可得到如下效果。

2、从上图来看，沿线标注的文字方向和位置都是不合理的，需再对其做调整，具体操作如下：

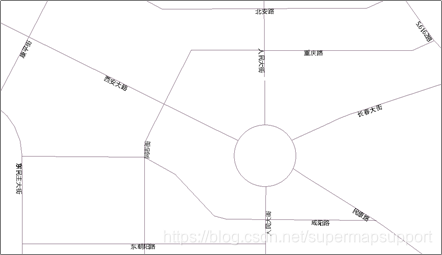

在“风格”选项卡，将对齐方式设置为“中心点”，此时，沿线标注就与道路线对齐了。

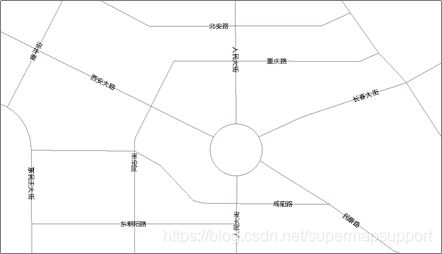

3、在“高级”选项卡，将沿线显示方向设置为“从上到下，从左到右设置”，这样，沿线标注就符合道路名称的阅读习惯了，设置后的结果如下图所示：

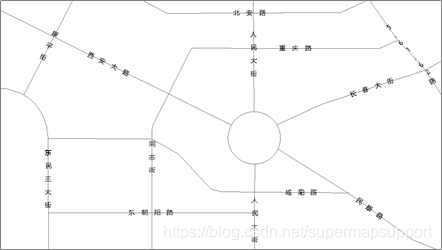

4、 在“高级”选项卡，设置合适的沿线字间距，标注没有那么拥挤，设置后的结果如下图所示：

5、沿线标注相对于道路的位置已经调整好了，下面可以调整文字的显示风格，包括字体、字号、颜色、加粗、背景透明、轮廓等其他风格即可。

带背景标签

按照上面的操作制作好了标签专题图后：

1. 给标签添加背景。在专题图设置对话框中，“属性”选项卡的背景设置，根据需要为标签添加背景，本实例选择“圆角矩形”，然后可以单击“设置”按钮，可设置背景风格，如背景颜色、透明度等。这里设置背景为无边框的纯色填充风格。
2. 调整标签与道路的相对位置：在“风格”选项卡中设置对齐方式为“中心基线”；在“高级”选项卡中设置沿线显示方式为“从上到下，从左到右放置”，然后勾选“固定文本角度”，使得标注与道路的相对位置合理。

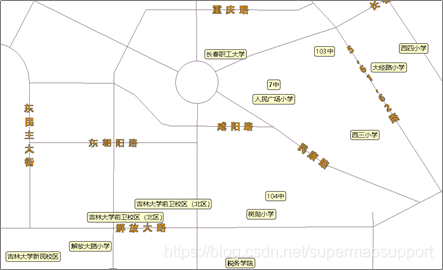

3. 在“属性”对话框中的“风格”面板中，设置文字的字体、大小、颜色等，从而达到更加美观的效果，如下图所示。
