E-R实体关系图

E-R图

实体-关系图（Entity-Relationship Diagram），是数据库设计中用来描述信息模型的图形表示方法。由三个基本元素组成：实体(Entity)、属性(Attribute)、和关系(Relationship)。描述显示世界的概念模型。

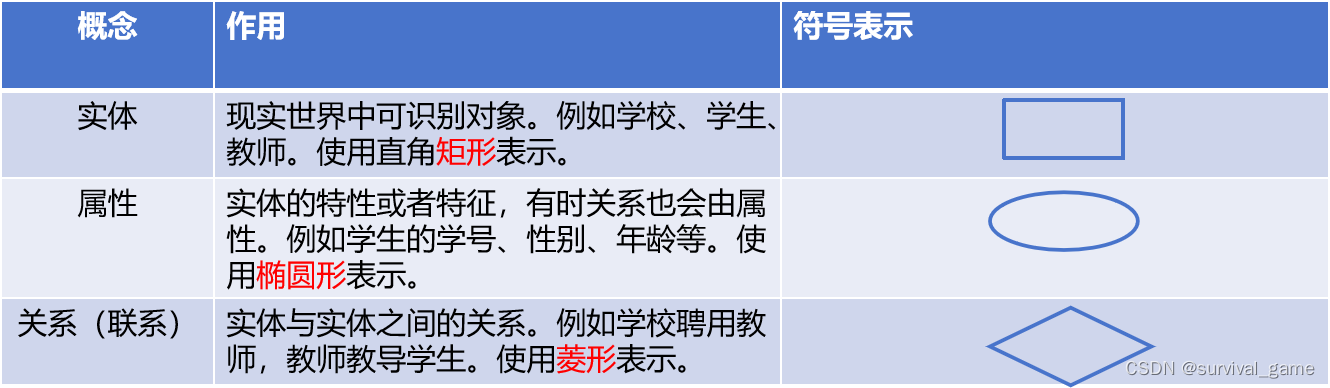

1. 实体：现实世界中可识别对象。用矩形标识，矩形内为实体的名称
2. 属性：描述实体的特征或者性能。用椭圆标识。用线连接到对应的实体。一般来说，属性是连接在实体上的，但是两个实体直接可能会因为一个关系产生描述关系的特定属性，这种情况下，关系对应的菱形就可能会有属性连接。
3. 关系：描述实体之间的联系。用菱形标识，菱形内写上关系的名称，并通过线与相关实体相连。关系可以有一对一、一对多、多对多。

   例题：
   【说明】
   某社区蔬菜团购网站，为规范商品收发流程，便于查询客户订单情况，需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。
   【需求描述】
   （1）记录蔬菜供应商的信息，包括供应商编号、地址和一个电话。
   （2）记录社区团购点的信息，包括团购点编号、地址和一个电话。
   （3）记录客户信息，包括客户姓名和一个电话。客户可以在不同的社区团
