数据流图（DFD）

数据流图（DFD）

数据流图（Data Flow Diagram）DFD，是一种用来描述数据在信息系统中的流动和处理过程的图形工具。主要鳙鱼系统分析和设计

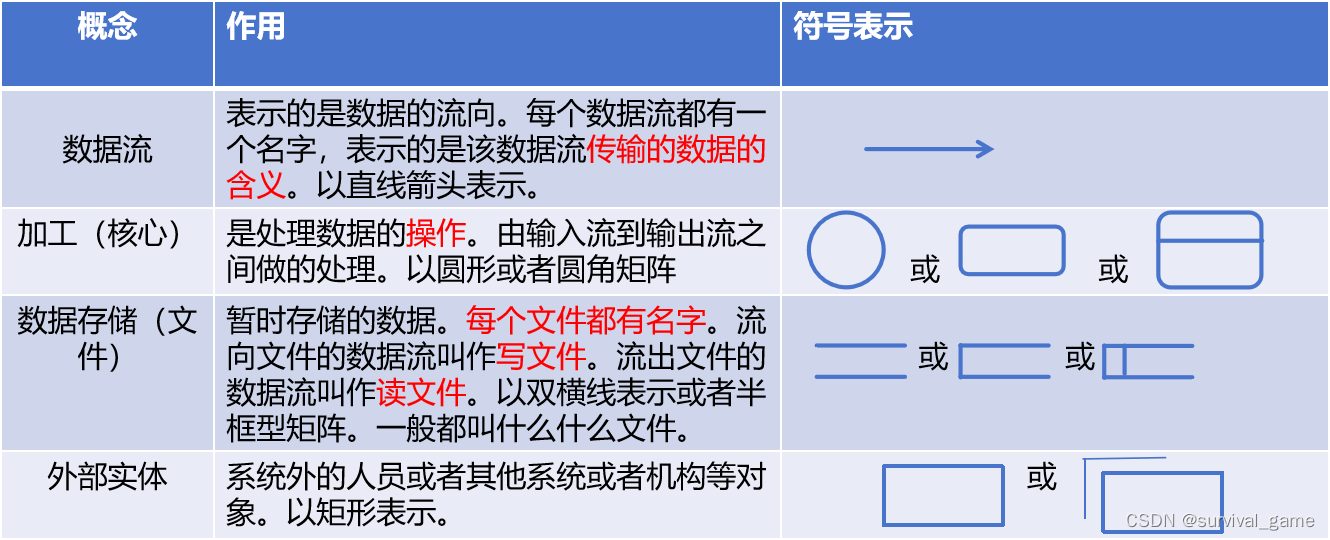

一、概念符号定义

画图步骤：
假设一家工厂的采购部门每天需要一张定货报表。报表按零件编号排序，表中列出所有需要再次定货的零件。对于每个需要再次定货的零件应该列出下述数据：零件编号、零件名称、定货数量、目前价格、主要供应商、次要供应商。零件入库或出席称为事务，通过放在仓库中的CRT终端把事务报告给定货系统。当某种零件的库存数量少于库存临界值时就应该再次定货。

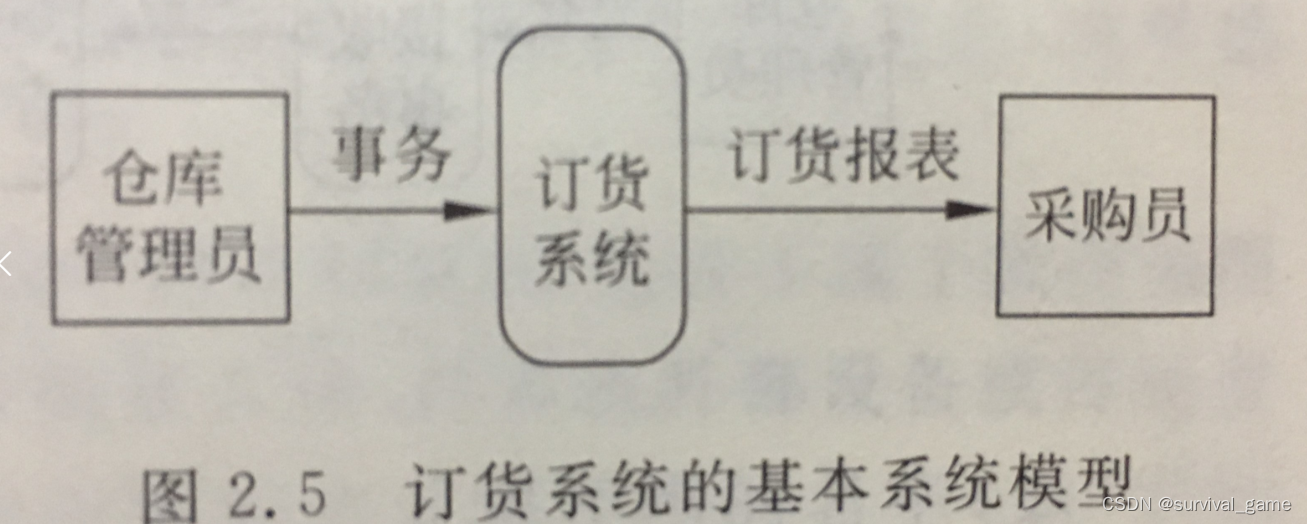

1. 先画顶层（也就是系统的输入和输出），然后逐步进行分解
   1.1 确定外部实体，确定数据流，确定系统与外部实体之间交互的数据流

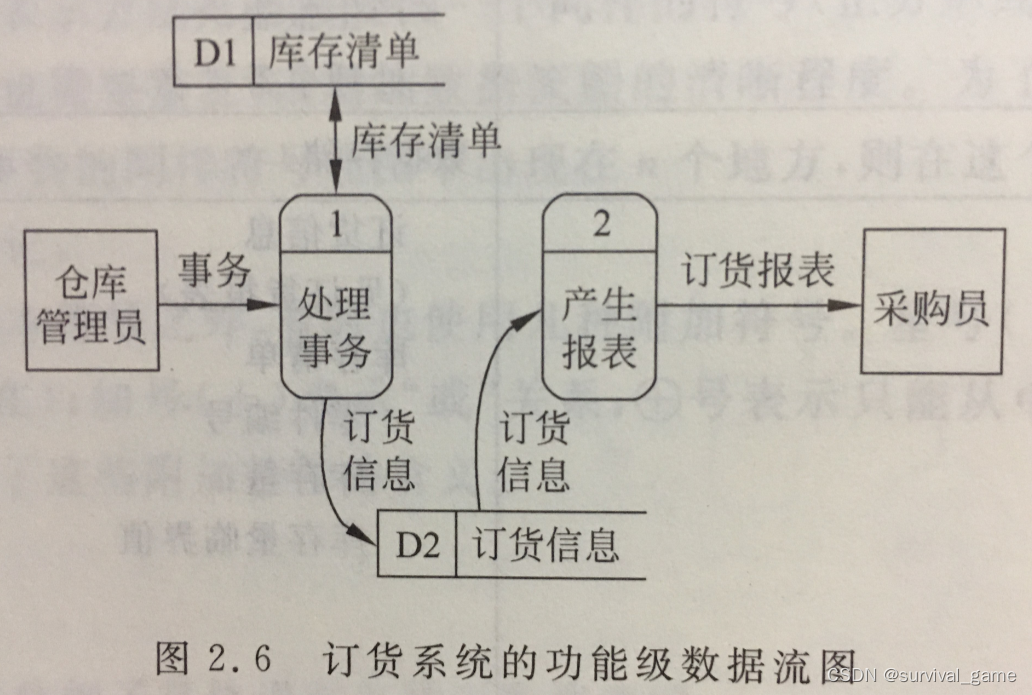

2. 画出0层数据流图（简要画出系统内部的过程）


3. 画1层数据流图


注意事项：

• 数据流图反映的是系统“做什么”，不反映“如何做”，因此箭头上的数据流名称只能是名词类，整个图中不反映加工的执行顺序
• 子图的编号是父图中相应加工的编号的扩充，子图上加工的编号的方法是由父图号、小数点及子图的局部号组成
• 数据流反映能用计算机处理的数据，并不是实物
• 数据守恒原则，对于任何一个加工来说，其所有输出数据流中的数据必须能从该加工的输入数据流中直接获得，或者说是通过该加工能产生的数据。
• 守恒加工原则，对同一个加工来说，输入与输出的名字必须不相同，即使他们的组成成分相同。
• 对于每个加工，必须既有输入数据流，又有输出数据流
• 外部实体与外部实体之间不存在数据流
• 外部实体与数据存储之间不存在数据流
• 数据存储与数据存储之间不存在数据流
• 父图与子图的平衡原则，子图的输入数据流父图相应加工的输入输出数据流必须一致，此即父图与子图的平衡，父图与子图之间的平衡原则不存在于单张图。
• 数据流与加工有关，且必须经过加工

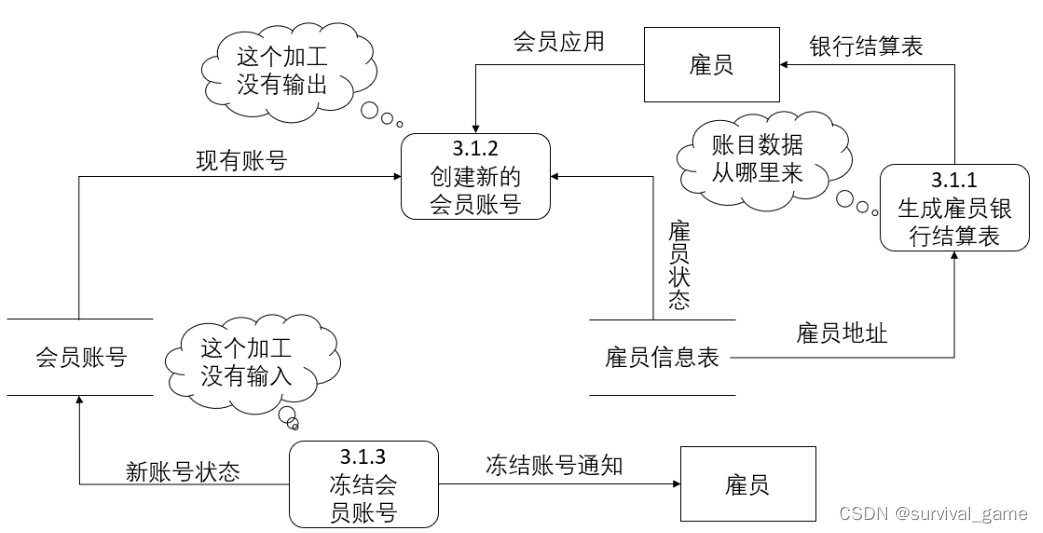

数据流图分解时常见的异常现象：
异常现象
黑洞：一个加工只有输入数据流而无输出数据流。
奇迹：一个加工只有输出数据流而无输入数据流。
灰洞：若一个加工的输入数据流无法通过加工产生输出流

阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】某现代农业种植基地为进一步提升农作物种植过程的智能化，欲开发智慧农业平台，集管理和销售于一体，该平台的主要功能有：
1.信息维护。农业专家对农作物、环境等监测数据的监控处理规则进行维护。
2.数据采集。获取传感器上传的农作物长势、土壤墒情、气候等连续监测数据，解析后将监测信息进行数据处理、可视化和存储等操作。
3.数据处理。对实时监测信息根据监控处理规则进行监测分析，将分析结果进行可视化并进行存储、远程控制对历史监测信息进行综合统计和预测，将预测信息进行可视化和存储。
4.远程控制。根据监控处理规则对分析结果进行判定，依据判定结果自动对控制器进行远程控制。平台也可以根据农业人员提供的控制信息对控制器进行远程控制。
5.可视化。实时向农业人员展示监测信息，实时给农业专家展示统计分析结果和预测信息或根据农业专家请求进行展示。

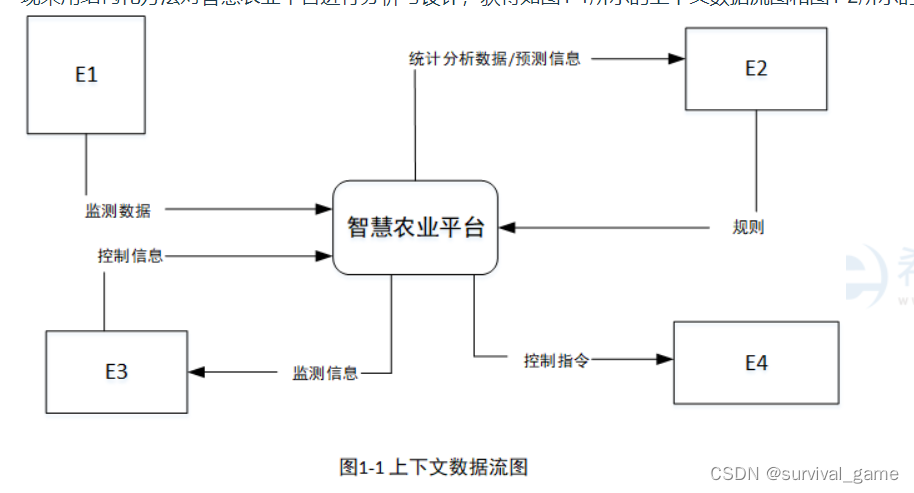

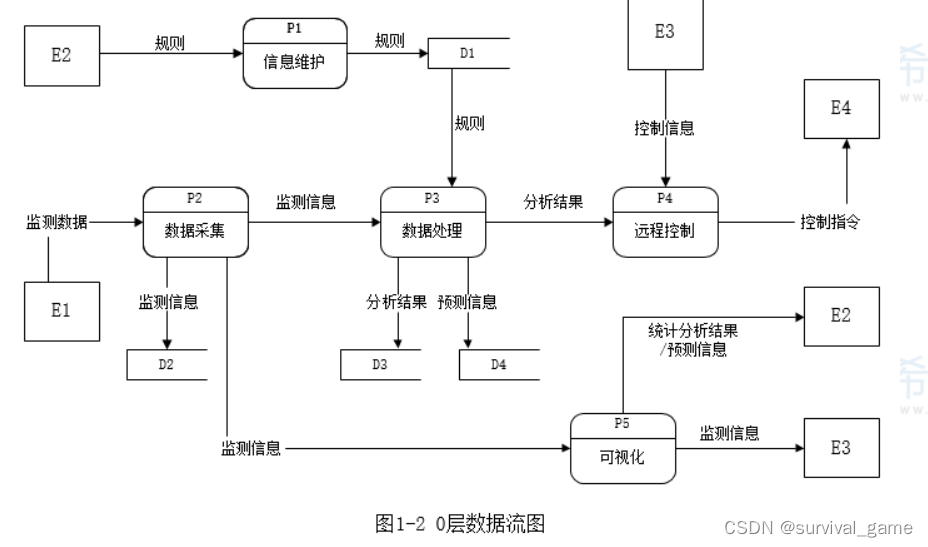

现采用结构化方法对智慧农业平台进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图

【问题1】（4分）
使用说明中的词语，给出图1-1中的实体E1~E4的名称。
【问题2】（4分）
使用说明中的词语，给出图1-2中的数据存储D1~D4的名称。
【问题3】（4分）
根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。
【问题4】（3分）
根据说明，“数据处理”可以分解为哪些子加工？进一步进行分解时，需要注意哪三种常见的错误？

【问题1】
E1:传感器;E2:农业专家;E3:农业人员;E4:控制器
【问题2】
D1:监控处理规则文件 D2:监测信息文件 D3:分析结果文件 D4:预测信息文件
【问题3】
起点D1，终点P4，监控规则
起点D2，终点P3，历史监测信息
起点P3，终点P5，分析结果
起点P3，终点P5，预测信息
【问题4】
数据处理加工分为数据分析，可视化与存储；
黑洞、奇迹、灰洞
