一、前言
嘿，小伙伴们！还记得咱们之前聊过的 fork 函数吗？当时说它会返回两次，而且在讲变量为啥在父子进程里会有不同的值时，提到了进程独立性和写时拷贝。不过，为啥同一个变量名，父子进程看到的内容却不一样呢？这背后藏着一个超有意思的概念 —— 程序地址空间！今天，就让我们一起揭开它神秘的面纱，一探究竟吧！
二、编程语言视角下的地址空间

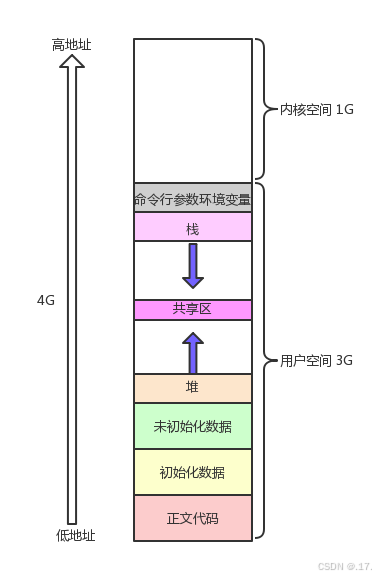

学 C/C++ 的时候，肯定见过这张经典的地址空间图（以 32 位机为例哈）。32 位地址线就像一群有超能力的小精灵，它们能组合出 2 32 2^{32} 232 种状态，也就是 4G 个地址。每个地址对应一个字节，所以整个地址空间就是 4G 大小啦！这里面的内核空间是操作系统的 “专属领地”，进程的各种数据结构都存放在这里哦。
2.1 动手验证一下
咱们用代码来实际感受感受地址空间的分布，先看这段代码：
#include <stdio.h>
#include <stdlib.h>
int g_val_1; // 一个没初始化的全局变量，就像一个空盒子
int g_val_2 = 100; // 初始化好的全局变量，里面装着数字100
int main(int argc, char* argv[], char* env[])
{
printf("code addr：%p\n", main);// 打印main函数地址，看看代码区在哪
const char *str = "Hello word";// 定义一个字符串常量，像一句固定的台词
printf("read only string addr：%p\n", str);// 打印字符常量区地址
printf("init global value addr：%p\n", &g_val_2);// 已初始化全局变量地址
printf("uninit global value addr：%p\n", &g_val_1); // 未初始化全局变量地址
char* men1 = (char*)malloc(100);
printf("heap addr-men1：%p\n", men1);// 堆区地址，像一个动态仓库
printf("stack addr-str：%p\n", &str); // 栈区地址
static int a = 10;// 静态局部变量，有点特别哦
printf("static a add：%p\n", &a); // 静态局部变量地址
int i = 0;
for(; argv[i]; i++)
printf("argv[%d],addr：%p\n", i, argv[i]);// 打印命令行参数地址
for(i = 0; env[i]; i++)
printf("env[%d],addr：%p\n", i, env[i]);// 打印环境变量地址
return 0;
}
可能的运行结果（示例）：
code addr：0x555555554810
read only string addr：0x555555556014
init global value addr：0x555555556020
uninit global value addr：0x55555555601c
heap addr-men1：0x555555758780
stack addr-str：0x7ffc406769c8
static a add：0x555555556018
argv[0],addr：0x555555554770
env[0],addr：0x7ffc40676e78
env[1],addr：0x7ffc40676e88
env[2],addr：0x7ffc40676e98
... // 省略更多环境变量的输出
这里还有两个超有趣的小知识：
- 堆栈空间就像在玩 “背靠背” 游戏，堆区从低地址开始 “生长”，栈区从高地址开始 “生长”。
- 栈区地址增长：
int main()
{
int a;
int b;
int c;
int d;
printf("stack addr：%p\n", &a);
printf("stack addr：%p\n", &b);
printf("stack addr：%p\n", &c);
printf("stack addr：%p\n", &d);
}
可能的运行结果（示例）：
stack addr：0x7ffd4612376c
stack addr：0x7ffd46123768
stack addr：0x7ffd46123764
stack addr：0x7ffd46123760
可以看到栈区地址是由高向低增长的。
- 堆区地址增长：
int main()
{
char* mem1 = (char*)malloc(100);
char* mem2 = (char*)malloc(100);
char* mem3 = (char*)malloc(100);
char* mem4 = (char*)malloc(100);
printf("Heap addr：%p\n", mem1);
printf("Heap addr：%p\n", mem2);
printf("Heap addr：%p\n", mem3);
printf("Heap addr：%p\n", mem4);
return 0;
}
可能的运行结果（示例）：
Heap addr：0x555555758780
Heap addr：0x555555758800
Heap addr：0x555555758880
Heap addr：0x555555758900
可以看到堆区地址是由低向高增长的。
- 堆栈地址离得老远，中间还藏着一块区域，等讲动静态库的时候再给大家揭秘！
还有哦，静态变量也很有意思，看这段代码：
int g_val_1;
int g_val_2 = 100;
int main()
{
printf("code addr：%p\n", main);
const char *str = "Hello word";
printf("read only string addr：%p\n", str);
printf("init global value addr：%p\n", &g_val_2);
printf("uninit global value addr：%p\n", &g_val_1);
char* men1 = (char*)malloc(100);
printf("heap addr-men1：%p\n", men1);
printf("stack addr-str：%p\n", &str);
static int a = 10;
printf("static a add：%p\n", &a);
return 0;
}
code addr：0x56205750d169
read only string addr：0x56205750d288
init global value addr：0x56205770e010
uninit global value addr：0x56205770e00c
heap addr-men1：0x562057b0f740
stack addr-str：0x7ffd78d26858
static a add：0x56205770e008
从上述模拟结果可以看到，静态局部变量 a 的地址 0x56205770e008 与已初始化全局变量 g_val_2 的地址 0x56205770e010 以及未初始化全局变量 g_val_1 的地址 0x56205770e00c 是比较接近的，验证了 static 修饰的局部变量在编译时被放置到了全局数据区这一特点。不过要注意哦，它只是延长了 “寿命”，作用域还是只在 main 函数里。而且这些代码都是在 Linux 系统下验证的，要是放到 Windows 的 VS 里，结果可能就不一样啦！
三、虚拟地址闪亮登场
接下来，咱们通过一个超酷的例子来认识虚拟地址！看代码：
int g_val = 100;
int main()
{
pid_t pid = fork();
if(pid == 0)
{
int cnt = 5;
// 子进程的“表演时间”
while(1)
{
printf("I am child, pid：%d, ppid：%d, g_val：%d, &g_val：%p\n", getpid(), getppid(), g_val, &g_val);
sleep(1);
if(cnt)
{
cnt--;
}
else
{
g_val = 200;
}
}
}
else
{
// 父进程也来“凑热闹”
while(1)
{
printf("I am parent, pid：%d, ppid：%d, g_val：%d, &g_val：%p\n", getpid(), getppid(), g_val, &g_val);
sleep(1);
}
}
return 0;
}
可能的运行结果（示例），这里假设子进程的 PID 为 12345，父进程的 PID 为 12344（实际会根据系统分配有所不同）：
I am parent, pid：12344, ppid：1000, g_val：100, &g_val：0x555555556020
I am child, pid：12345, ppid：12344, g_val：100, &g_val：0x555555556020
I am parent, pid：12344, ppid：1000, g_val：100, &g_val：0x555555556020
I am child, pid：12345, ppid：12344, g_val：100, &g_val：0x555555556020
I am parent, pid：12344, ppid：1000, g_val：100, &g_val：0x555555556020
I am child, pid：12345, ppid：12344, g_val：100, &g_val：0x555555556020
I am parent, pid：12344, ppid：1000, g_val：100, &g_val：0x555555556020
I am child, pid：12345, ppid：12344, g_val：100, &g_val：0x555555556020
I am parent, pid：12344, ppid：1000, g_val：100, &g_val：0x555555556020
I am child, pid：12345, ppid：12344, g_val：200, &g_val：0x555555556020
I am parent, pid：12344, ppid：1000, g_val：100, &g_val：0x555555556020
I am child, pid：12345, ppid：12344, g_val：200, &g_val：0x555555556020
... // 持续打印，父子进程g_val值不同
这段代码创建了一个子进程，还定义了全局变量 g_val 初始值是 100。父子进程都去访问 g_val，子进程里还有个局部变量 cnt，一开始是 5，每次循环就减 1，减到 0 的时候把 g_val 改成 200。
运行结果超神奇！子进程修改 g_val 后，父子进程读到的 g_val 值不一样，这倒是符合我们之前说的进程独立性。可奇怪的是，打印出来的地址明明一样，为啥数据不同呢？真相只有一个 —— 这个地址根本不是真实的物理地址，而是虚拟地址！真实的物理地址可存不了两个不同的数据哦。
3.1 揭开神秘面纱 —— 地址空间概念
之前咱们说进程就是 task_struct + 代码和数据，其实没那么简单！进程一创建，操作系统就像个贴心的 “大管家”，不仅给它创建 PCB，还会专门打造一个 “私人空间”—— 进程地址空间。我们写代码用的地址就来自这里。进程地址空间其实是内核创建的一个结构体，PCB 里有个指针指向它。虚拟地址和物理地址之间靠页表 “牵线搭桥”，每个进程都有自己的页表哦。
3.2 深入剖析神奇现象
每个进程都有自己独立的 PCB、进程地址空间和页表，子进程的这些东西大多是照着父进程 “复制粘贴” 来的。就拿全局变量 g_val 来说，物理内存里它只有一份，在父进程里它有个虚拟地址 0X601054，子进程创建的时候，也给 g_val 分配了同样的虚拟地址 0X601054，页表的映射关系也是从父进程继承来的，所以父子进程打印 g_val 的地址是一样的，共享代码也是这个原理。
但当子进程要修改 g_val 时，为了保证父子进程数据独立，就会触发写时拷贝。操作系统就像个 “裁判”，看到子进程要改共享数据，马上喊 “暂停”！然后给子进程在物理内存里重新开辟一块空间，把 g_val 放进去，再修改页表的映射关系。这个过程完全是操作系统自动完成的，子进程还蒙在鼓里呢！就好比你朋友要来家里，你觉得家里乱，让他等会儿，你收拾屋子的时候他根本不知道。而虚拟地址就像个 “淡定哥”，根本不关心底层的这些操作，一点不受影响！
四、细节解释
4.1 地址空间究竟是什么？
核心概念
地址空间（Address Space）是操作系统分配给每个进程的一个独立的逻辑内存范围，用于存储程序的代码、数据、堆、栈等内容。每个进程的地址空间都是相互隔离的，并且与物理内存的实际分布无关。它为进程提供了一种逻辑上的“统一视角”，让进程感觉自己独占整个内存。
地址空间的本质
在 Linux 中，地址空间是由内核用结构体 struct mm_struct 描述的。这个数据结构存储了进程地址空间的范围（起始地址和结束地址）以及内存的划分方式。类似于 PCB（进程控制块）描述进程的状态信息，struct mm_struct 是描述进程地址空间的核心结构。
地址空间结构体（struct mm_struct）
struct mm_struct
{
unsigned long start_code; // 代码段的起始地址
unsigned long end_code; // 代码段的结束地址
unsigned long start_data; // 数据段的起始地址
unsigned long end_data; // 数据段的结束地址
unsigned long start_brk; // 堆的起始地址（用于动态分配）
unsigned long brk; // 堆的当前结束地址
unsigned long start_stack; // 栈的起始地址（通常是高地址）
// 其他字段...
};
解读细节
- start_code 和 end_code： 表示可执行代码段（text segment）的范围。这部分存储程序的机器指令，是只读的，不能被修改。
- start_data 和 end_data： 表示全局变量和静态变量的数据段。这部分可以被修改，包括已初始化和未初始化的数据。
- start_brk 和 brk： 表示堆（heap）的范围，用于动态分配内存，比如通过
malloc或new进行的分配。 - start_stack： 表示栈（stack）的起始地址，通常在地址空间的高端，用于函数调用和局部变量。
这些字段定义了地址空间的逻辑布局，也为进程的内存管理提供了一个清晰的结构化描述。
重要补充
每个进程的地址空间中，“每一个最小单位地址”都可以通过虚拟内存机制映射到物理内存中。地址空间的划分和管理是为了让进程可以安全、高效地访问内存，而不需要关心底层的实际物理地址。
4.2 为什么要有地址空间？
地址空间的存在解决了多个实际问题，同时带来了许多优势。主要原因有以下几点：
原因一：让进程以统一的视角看待内
- 问题：
如果没有地址空间，进程需要直接操作物理内存中的数据。这会带来以下困难：- 物理内存的地址可能在程序运行期间发生变化，例如当进程被挂起或重新加载到内存中时。
- 程序的代码和数据可能分散在物理内存的不同位置，进程很难有序地访问它们。
- 如果程序需要动态分配内存，会因为物理内存的不连续性而导致碎片化和复杂的管理。
- 解决： 地址空间将虚拟地址映射到物理地址，提供了一种逻辑上的“连续性”。进程只需按虚拟地址的顺序访问内存，而无需关心实际的物理分布。
- 好处：
- 简化了程序设计，让程序员可以假设整个内存是连续且独占的。
- 操作系统可以根据需要动态调整物理内存分配，提高了内存利用率。
原因二：保护物理内存
- 问题：
如果进程直接访问物理内存，很容易因为程序错误（例如指针越界、非法写入）而破坏其他进程或内核的数据。 - 解决： 地址空间和虚拟内存机制为每个进程创建了一个隔离的逻辑视图。进程的所有内存访问请求会先经过内存管理单元（MMU），MMU 会根据页表将虚拟地址映射到物理地址。在这个过程中：
- 系统可以拦截非法访问（如越界访问、修改只读段），并触发保护机制（如触发
segmentation fault信号）。 - 内核可以保证不同进程之间的内存隔离，避免了恶意或错误进程干扰其他进程。
- 系统可以拦截非法访问（如越界访问、修改只读段），并触发保护机制（如触发
- 好处：
- 提高系统安全性和稳定性。
- 防止物理内存被错误或恶意修改。
原因三：模块解耦合
- 问题： 如果没有地址空间，进程的内存管理逻辑和操作系统的物理内存管理将强耦合在一起。这会导致设计复杂度增加，并且难以扩展。
- 解决： 地址空间和页表的存在将进程管理模块与内存管理模块解耦合：
- 进程只需管理自己的虚拟地址空间，而不需要关心底层的物理内存分布。
- 操作系统负责将虚拟地址动态映射到物理地址，统一管理物理内存。
- 好处：
- 简化了操作系统的设计。
- 提高了系统的可扩展性和灵活性。
4.3 页表
CR3寄存器
- 什么是CR3寄存器？ 在 x86 架构的 CPU 中，CR3寄存器用于存储当前运行进程的页表首地址。这是进程切换时保存和加载的重要硬件上下文之一，确保每个进程都能够独立管理自己的地址空间。
- 作用：
- 当 CPU 执行指令并需要访问内存时，CR3 寄存器中的页表地址被用来查询虚拟地址和物理地址之间的映射。
- 当操作系统切换进程时（上下文切换），CR3 寄存器的值也会随之切换，指向新进程的页表。
- CR3 中存储的是物理地址，而不是虚拟地址，因为页表本身需要直接操作物理内存。
- 硬件上下文： 当前进程被切换时，操作系统会保存与之相关的所有硬件上下文，包括 CR3 的内容。当进程被重新调度时，这些上下文会被加载回来。
页表是由页表项组成的
- 页表项（Page Table Entry, PTE）： 页表本质上是一个数据结构，它包含了多个页表项。每个页表项描述一个虚拟页到物理页的映射关系，同时存储一些权限和状态信息。
- 页表项的主要字段：
- Present 位（存在位）：
- 表示该页是否在物理内存中。
- 如果为
1，表示该页存在于物理内存，可以正常访问。 - 如果为
0，则可能引发缺页中断，操作系统会将所需的页加载到物理内存。
- Read/Write 位（读/写位）：
- 控制该页是否允许写操作。
- 如果设置为只读，则尝试写入会引发保护异常（保护内存安全）。
- 一些代码段（如只读的常量字符串）会设置为只读，以防止意外修改。
- User/Supervisor 位（用户/超级用户位）：
- 控制该页是否允许用户态程序访问。
- 如果为
1，表示用户态程序可以访问； - 如果为
0，则仅内核态程序可以访问。
- Present 位（存在位）：
-
权限管理的意义：
页表项通过硬件（如 CPU）检查权限位来确保内存访问的合法性：
- 遇到非法访问（如用户态尝试修改内核态数据），会触发异常（如段错误）。
- 这种机制提高了系统的安全性和稳定性。
小提示：
物理内存本身没有“权限”这个概念，所有物理内存都是可读可写的。页表项的权限（如只读）是由 CPU 的内存管理单元（MMU）强制执行的。例如，字符常量区（如 "Hello World"）被定义为只读，是因为页表中对应的物理页被设置了只读权限。
示例代码的解释
#include <stdio.h>
int main()
{
char* str = "Hello World";
*str = 'B'; // 试图修改只读内存
return 0;
}
- 这段代码试图修改字符串
"Hello World"。 - 该字符串存储在只读的代码段中（由页表项设置为只读）。
- 当程序运行到
*str = 'B';时，CPU 会检查页表项的权限位，发现这是只读页，触发保护异常（如段错误Segmentation Fault）。 - 如果在定义
str时加上const，编译器会在编译阶段报错，从而避免运行时错误。
缺页中断
- 惰性加载（Lazy Loading）： 操作系统并不会一次性将整个程序的所有内容加载到物理内存中，而是按需加载（即使用时再加载）。
- 比如，大型游戏可能有几十 GB 数据，而物理内存只有 8 GB 或 16 GB。通过分批加载的方式，可以在有限内存中运行大型程序。
- 缺页中断的触发：
- 当进程访问某个虚拟地址时，CPU 首先通过页表检查对应页是否在物理内存中。
- 如果页表项的 Present 位为
0（页面不存在于物理内存），则会触发缺页中断（Page Fault）。 - 操作系统接管控制，按照以下步骤处理：
- 在磁盘上找到对应的页内容（如可执行程序的一部分）。
- 选择一个空闲的物理页，或在内存不足时，通过页面置换算法（如 LRU）释放一个物理页。
- 将磁盘上的页加载到物理内存。
- 更新页表项，将新加载的物理地址填入，并将 Present 位设置为
1。
- 控制返回用户态程序，重新执行引发缺页的指令。
- 缺页中断的意义：
- 实现虚拟内存的高效利用，避免物理内存不足的问题。
- 通过分批加载程序和数据，显著降低内存占用。
与进程创建的关系
- 进程创建时：
- 操作系统会为其分配必要的内核数据结构，如 PCB（进程控制块）、地址空间（
struct mm_struct）、页表等。 - 页表的初始状态是空的，所有页表项的 Present 位都设置为
0。
- 操作系统会为其分配必要的内核数据结构，如 PCB（进程控制块）、地址空间（
- 进程运行时：
- 当进程尝试访问某些代码或数据时，会触发缺页中断，操作系统动态加载需要的内容。
- 挂起进程时：
- 操作系统会将进程的代码和数据从内存清理出去（释放物理内存）。
- 对应页表项的 Present 位设置为
0。
结语
到这里，我们的程序地址空间探秘之旅就要告一段落啦！从编程语言视角下的地址空间布局，到虚拟地址的神奇奥秘，再到页表、写时拷贝这些底层机制，每一步都充满了惊喜与挑战。原来，我们编写的每一行代码、定义的每一个变量，背后都有如此精妙的内存魔法在默默运行。
今天的分享到这里就结束啦！如果觉得文章还不错的话，可以三连支持一下，17的主页还有很多有趣的文章，欢迎小伙伴们前去点评，您的支持就是17前进的动力！
