前言

前段时间由于项目需要,深入学习了下图形几何变换,主要是绕任意轴旋转部分(其他的已有一定基础),现记录学习笔记。

文章内容部分引用并参考了下面的博客:

http://netclass.csu.edu.cn/NCourse/hep089/Chapter6/CG_Txt_6_012.htm

http://www.cnblogs.com/graphics/archive/2012/08/10/2627458.html


原理

由于用齐次坐标表示,三维几何变换的矩阵是一个4阶方阵,其形式如下:


其中,产生按轴缩放、旋转、错切等变换。产生平移变换,产生投影变换,产生整体的缩放变换。

(1)平移

三维平移变换的计算,通常是左乘一个平移矩阵,表示方式可以如下:


(2)缩放

对于空间任意参考点的缩放变换,缩放矩阵的形成过程如下:

<1>将参考点平移到原点处;

<2>进行缩放变换;

<3>平移回原位置;

则最终变换矩阵结果如下:

其中,等号左边中间的矩阵的由缩放矢量(分别对应x轴、y轴,z轴方向的缩放)构成的缩放矩阵。

(3)绕坐标轴旋转

考虑右手坐标系下相对坐标原点绕坐标轴旋转q 角的变换:

<1>绕X轴转


<2>绕Y轴转


<3>绕Z轴转

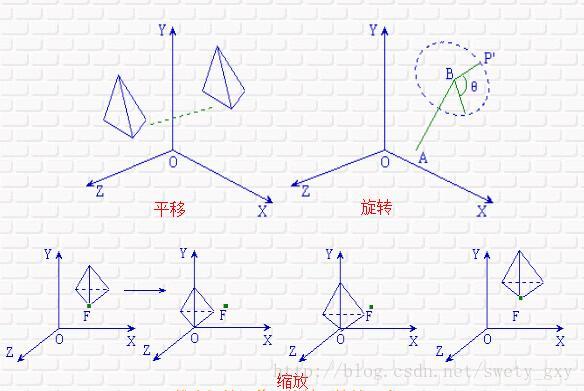

三维空间的平移旋转及缩放的示意图可如下表示:



(4)绕任意轴旋转

设旋转轴AB由任意一点Axayaza)及其方向数(abc)定义,



可以通过下列步骤来实现P点的旋转:

     A. 将A点移到坐标原点。

     B. 使AB分别绕X轴、Y轴旋转适当角度与Z轴重合。



     D.作上述变换的逆操作,使AB回到原来位置。

ABYOZ平面与XOZ平面的投影与Z轴的夹角。

我们可以得到如下的矩阵:

设旋转轴A(a,b,c)过原点,旋转角度为θ,

则旋转矩阵为:


设旋转轴A(u,v,w)不过原点,P(a,b,c)是旋转轴的起点,旋转角度为θ

则旋转矩阵为:



对一个三维顶点作任意轴的旋转变换,只需左乘旋转矩阵即可。


示例代

<1>空间点绕任意旋转轴旋转,函数输入参数是单位化后的轴方向、轴上任一点、旋转角度、要旋转的点

void RotateVecPoint(float& angle, osg::Vec3& N, osg::Vec3 center, osg::Vec3& Pt)
	{
		//输入参数是旋转轴上的任意一点P(a,b,c),单位化后的旋转轴方向向量N(u,v,w),旋转角度θ,要旋转的点
		float mcos = cos(angle), msin = sin(angle);
		/*若旋转轴过原点*/
		/*osg::Matrixf mat = osg::Matrixf(
		pow(N.x(), 2)*(1 - mcos) + mcos, N.x()*N.y()*(1 - mcos) + N.z()*msin, N.x()*N.z()*(1 - mcos) - N.y()*msin, 0.0,
		N.x()*N.y()*(1 - mcos) - N.z()*msin, pow(N.y(), 2)*(1 - mcos) + mcos, N.y()*N.z()*(1 - mcos) + N.x()*msin, 0.0,
		N.x()*N.z()*(1 - mcos) + N.y()*msin, N.y()*N.z()*(1 - mcos) - N.x()*msin, pow(N.z(), 2)*(1 - mcos) + mcos, 0.0,
		0.0, 0.0, 0.0, 1.0);*/
		/*若旋转轴不过原点:涵盖了上面的情况*/
		float a = center.x(), b = center.y(), c = center.z();//轴所在直线起点
		float u = N.x(), v = N.y(), w = N.z();
		//转置
		osg::Matrixf mat = osg::Matrixf(
			u*u + (v*v + w*w)*mcos, v*u*(1 - mcos) + w*msin, w*u*(1 - mcos) - v*msin, 0.0,
			u*v*(1 - mcos) - w*msin, v*v + (u*u + w*w)*mcos, v*w*(1 - mcos) + u*msin, 0.0,
			u*w*(1 - mcos) + v*msin, v*w*(1 - mcos) - u*msin, w*w + (u*u + v*v)*mcos, 0.0,
			(a*(v*v + w*w) - u*(b*v + c*w))*(1 - mcos) + (b*w - c*v)*msin, (b*(u*u + w*w) - v*(a*u + c*w))*(1 - mcos) + (c*u - a*w)*msin, (c*(u*u + v*v) - w*(a*u + b*v))*(1 - mcos) + (a*v - b*u)*msin, 1.0
			);
		mat.preMult(Pt);
	}

效果图

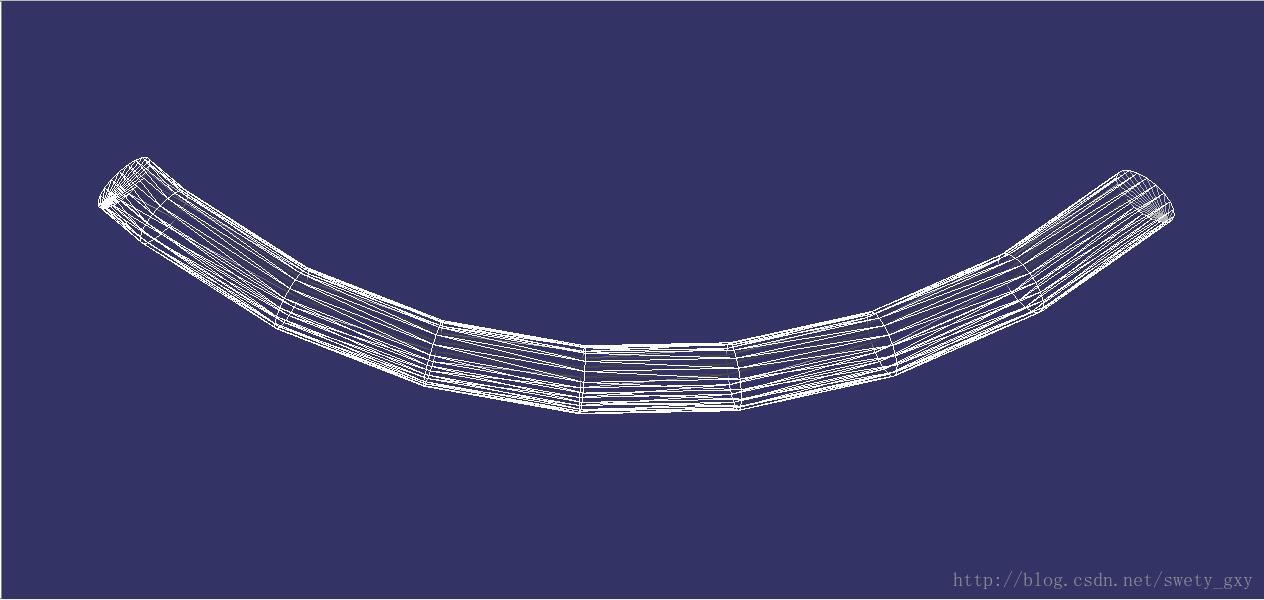

<1>空间圆绕着任意轴旋转一定的角度



关于几何变换更详细的描述请参考:

http://netclass.csu.edu.cn/NCourse/hep089/Chapter6/CG_Txt_6_012.htm

http://www.cnblogs.com/graphics/archive/2012/08/10/2627458.html
