Latex 三线表 横线竖线短横线

转载请注明出处：小锋学长生活大爆炸[xfxuezhang.blog.csdn.net]

目录

样式复现

语法解释

---

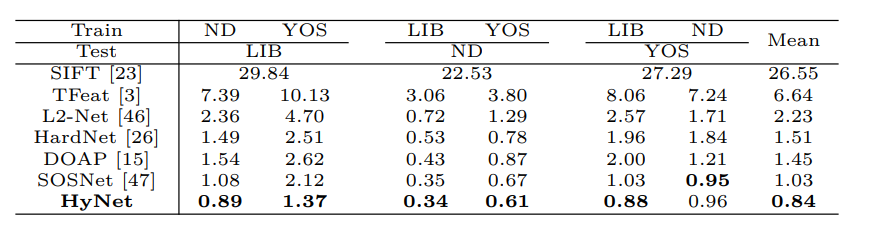

以这个图为例：

样式复现

导言区先添加：

\usepackage{tabu}                     % 表格插入
\usepackage{multirow}                 % 一般用以设计表格，将所行合并
\usepackage{multicol}                 % 合并多列
\usepackage{multirow}                % 合并多行
\usepackage{float}                    % 图片浮动
\usepackage{makecell}                 % 三线表-竖线
\usepackage{booktabs}                 % 三线表-短细横线

表格代码：

\begin{table*}
    \centering
    \caption{table example}
    \label{tbl:table1}
    \begin{tabular}{c|ccccccc}
        \Xhline{2pt}
        Train & ND & YOS & LIB & YOS & LIB & ND & \multirow{2}{*}{Mean} \\
        % \cmidrule(r){0-1}\cmidrule(lr){2-3}\cmidrule(lr){4-5}\cmidrule(lr){6-7}
        Test & \multicolumn{2}{c}{LIB} & \multicolumn{2}{c}{ND} & \multicolumn{2}{c}{YOS} &\\
        \Xcline{1-1}{0.4pt}
        \Xhline{1pt}

        SIFT [23] & \multicolumn{2}{c}{29.84} & \multicolumn{2}{c}{22.53} & \multicolumn{2}{c}{27.29} & 26.55\\
        TFeat [3] & 7.39 & 10.13 & 3.06 & 3.80 & 8.06 & 7.24 & 6.64 \\
        L2-Net [46] & 2.36 & 4.70 & 0.72 & 1.29 & 2.57 & 1.71 & 2.23 \\
        HardNet [26] & 1.49 & 2.51 & 0.53 & 0.78 & 1.96 & 1.84 & 1.51 \\
        DOAP [15] & 1.54 & 2.62 & 0.43 & 0.87 & 2.00 & 1.21 & 1.45 \\
        SOSNet [47] & 1.08 & 2.12 & 0.35 & 0.67 & 1.03 & \textbf{0.95} & 1.03 \\
        \textbf{HyNet} & \textbf{0.89} & \textbf{1.37} & \textbf{0.34} & \textbf{0.61} & \textbf{0.88} & 0.96 & \textbf{0.84} \\

        \Xhline{2pt}
    \end{tabular}
\end{table*}

效果：

如果出现“\label without proper \caption on input line xxx.”的报错，就把“\label”放到“\caption”下面就行了。

又如果出现竖线割断现象，就在table中添加：

\belowrulesep=0pt
\aboverulesep=0pt

语法解释

• \Xcline{2-3}{0.4pt}：画了一条起于第二列终于第三列，宽度是0.4pt的 横线。
• \cmidrule(r){0-1}：功能同上，但容易造成竖线被割断，不建议使用；
• \multicolumn{2}{c}{29.84}：一次占了2列，内容为29.84；
• \multirow{2}{*}{Mean}：一次占了2行，内容为Mean；
• \Xhline{2pt}：画一条横线，宽度2pt；
• \textbf{HyNet}：将HyNet加粗；
