Allegro中好用的SKILL分享及较为好用的功能介绍

使用allegro的时候 有很多我们需要提升效率的地方

skill插件的应用会使得我们线路图效率大大提升

以下分享下我常用的SKIIL及下载链接（方便后来人学习咧~~~）

觉得阔以的记得点个赞(#`O′)

一、电路精灵

下载地址:

使用方法：

链接下载完成后直接安装 allegro会出现

当出现以上界面时安装成功 点击电路精灵会有弹窗

常使用的如下：

1.丝印自动调整

丝印会自动调整 若有未调整的 双击即可进行摆放~

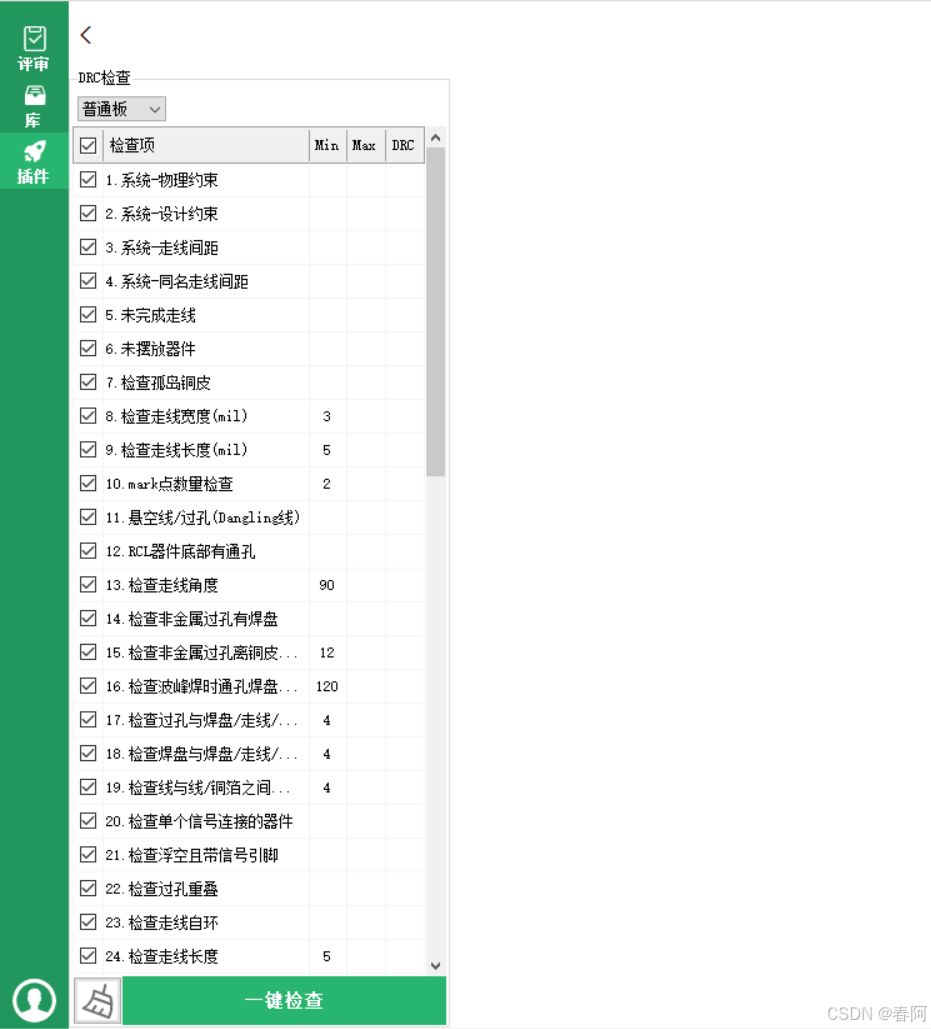

2.PCBDFM检查

勾选全部即可一键检查 若有红色 点击后面的序号即可迅速锁定报错的位置 即使进行改错

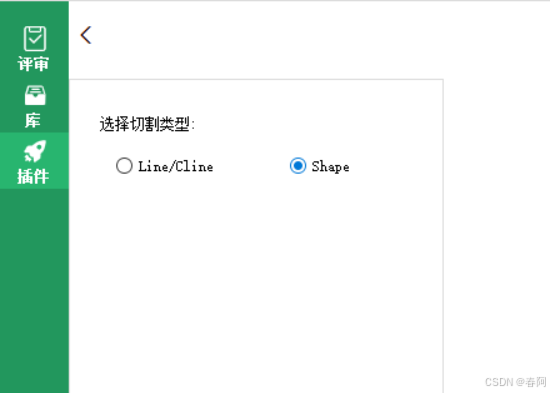

3.切割铜皮

选择切割类型shape 框选需要切割的铜皮部分 就可以进行一个对铜皮的修正了~

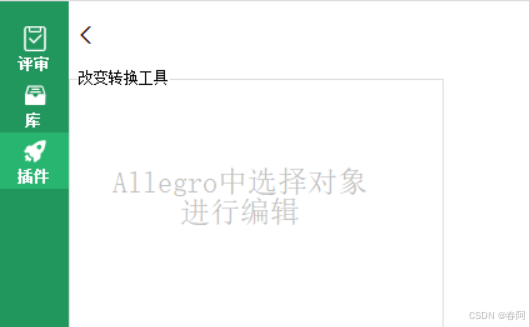

4.更改属性(线宽以及铜皮)

这个可以拿来修改线宽 当你选择需要更改的线时 可以进行一个对线宽的更改（整条线）然后就可以达到一个不用删除就可以修改的线宽的效果啦 同时这个也可以选择铜皮 修改属性（不过挺鸡肋吧hh~）

5.动态测距

点击就可以在allegro中选择两个点 即现dx dy的快捷方法~~！！

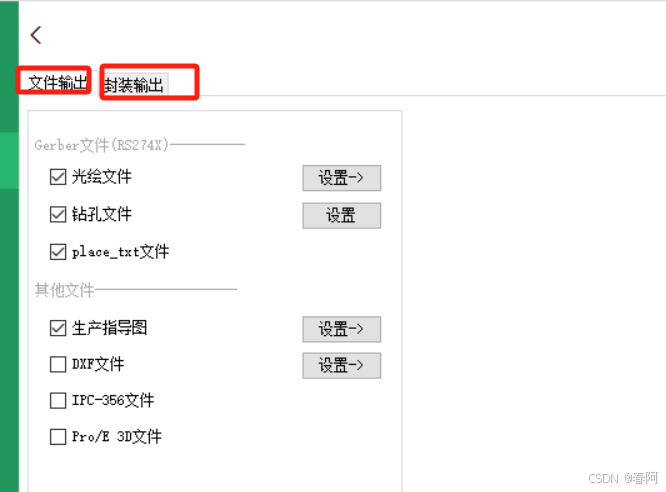

6.文件输出

这个看你所需输出的文件进行选择~ 后面的封装输出是一个非常有用的获取封装的方法 当你拿到别人的.brd版图 你就可以获取到别人的一个封装.dra .psm格式的文件哦~~

二、EDA365SKILL

百度网盘地址:通过百度网盘分享的文件：EDA365_Skill_V2.5_Setup.zip
链接：https://pan.baidu.com/s/1pmz940G3G_0ztloTonj8mg
提取码：GC20

使用方法:下载点击即用~ 为什么不下v2.7原因是因为我一直都需要反复注册无效 然后下个稍微低的版本 （这个不用注册码）

下载成功allegro会出现以下的情况

纯英文 多用用就熟悉了咯~

常使用如下:

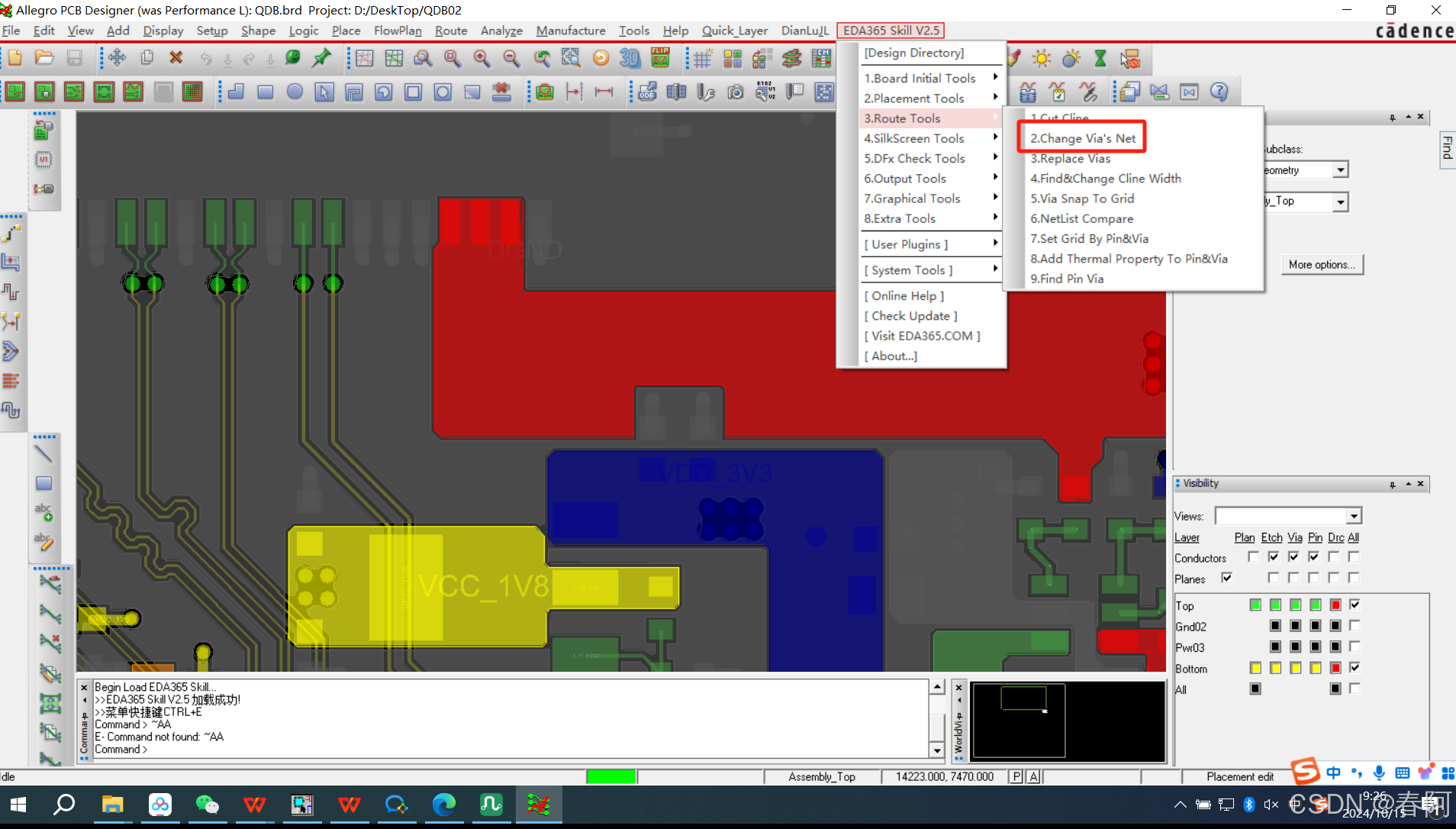

1.更改过孔网络

这个非常的有用(我觉得) 当你需要更改过孔的网络的时候 点击后有个弹窗 选择类型后框选需要更改的过孔 就可以了~

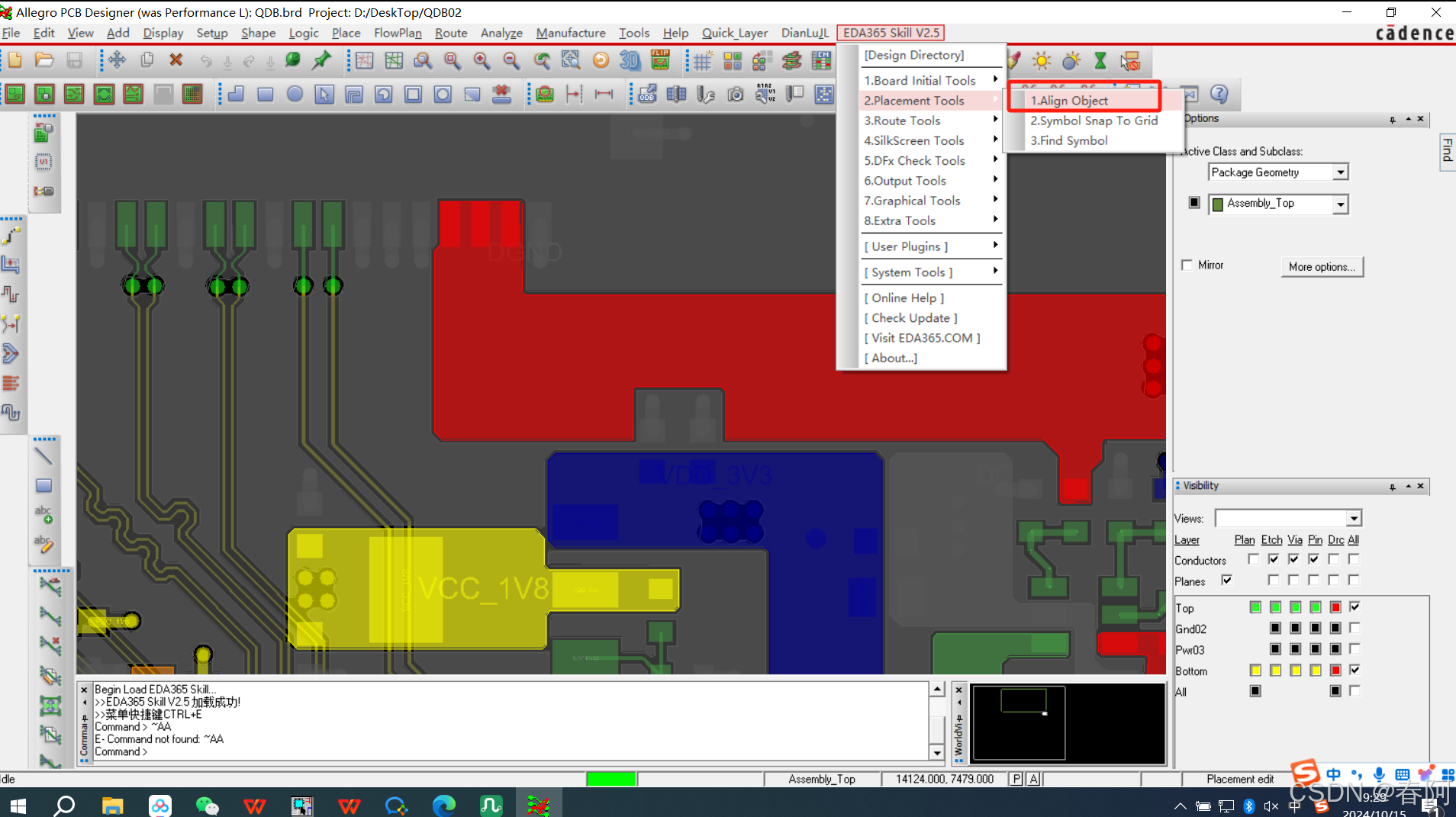

2.对齐元器件

当你需要对齐元器件的时候 是否很麻烦 需要更改布局模式 FIND点上symbol 然后在框选需要更改的元器件 再右键 来对齐

这个能实现一个点击后 然后框选需要对齐的器件 然后直接右键 想怎么摆就怎么摆啦

你的满意是zici写文章滴动力O(∩_∩)O
