电流模Buck变换器稳定性分析及关键电路设计（主电路篇）

复奚夷

已于 2024-04-09 20:00:20 修改

阅读量867

点赞数 7

分类专栏： Buck变换器文章标签：单片机嵌入式硬件集成学习

于 2024-04-09 19:53:44 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/sy2643034364/article/details/137346631

版权

Buck变换器专栏收录该内容

6 篇文章 0 订阅

订阅专栏

【注：复现论文】

目录

一、控制方法：峰值电流模Buck变换器

二、电感选择

三、电容选择

四、确定MOS尺寸

五、主电路

一、控制方法：峰值电流模Buck变换器

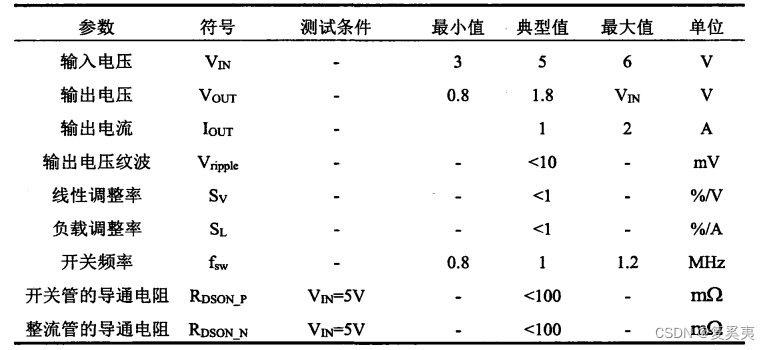

技术指标：

二、电感选择

在开关电源电路中，电感的大小直接决定着电感纹波电流的大小：

$\left | \Delta i_{o} \right |=\frac{V_{o}\left ( 1-D \right )}{f_{sw}L}$

定义电流纹波率为 $r=\frac{\Delta i_{o}}{I_{omax}}$ ，工程上一般取r=0.4。对于Buck变换器来说，纹波电流的最大值出现在输入电压最大时，故选择电感值为：

$L=\frac{V_o}{0.4I_{Lmax}\cdot f}(1-\frac{V_o}{V_{inmax}})$

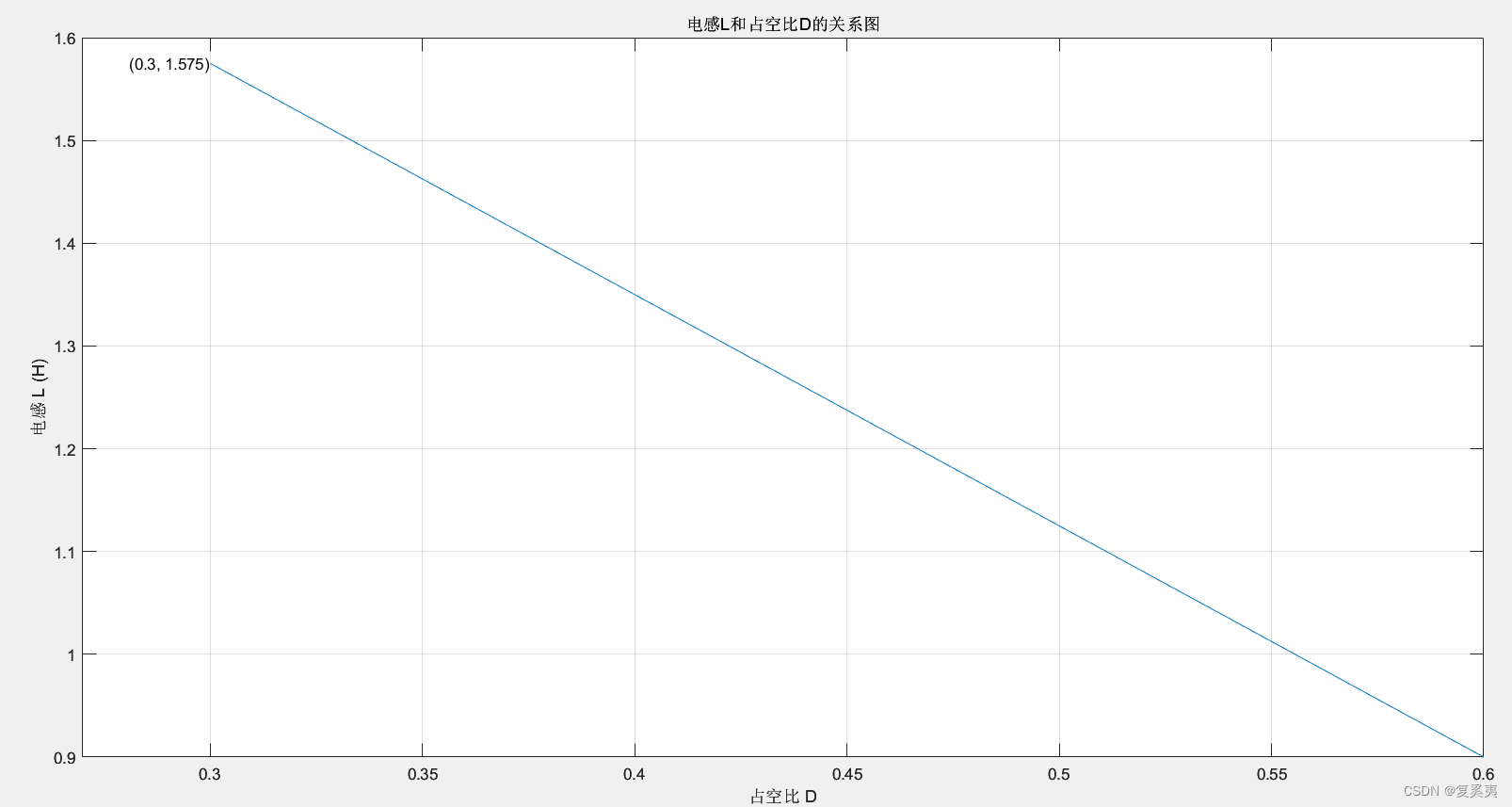

本文设定的工作频率为1MHz，负载电流最大为2A，输出电压为1.8V，最大输入电压为6V。画出L(D)随占空比变化的曲线，得出在最小占空比处，所需电感值最大，即D=0.3时，所需L=1.575uH。

在此考虑到电感的选取与效率和响应速度都有关，想要好的负载响应应当选取偏小一点的电感，想要高的转化效率应当选取偏大一点的电感。想要二者兼顾，结合实际常见的电感值，选择4.7uH的电感。

电感电流的最大纹波为：

$\left | \Delta i_{o} \right |=\frac{V_{o}\left ( 1-D \right )}{f_{sw}L}=0.268A$

电感电流的最大值为：

$I_{Lmax}=I_{omax}+\frac{\Delta i_{o}}{2}=2.134A$

三、电容选择

输出电容大小决定了输出电压纹波。输出电容越大，电压纹波越小，二者之间关系如下：

$\Delta V_{OUT}=\frac{V_{OUT}(1-D)}{8\times f_{sw}^{2}\cdot C_{OUT}\cdot L}$

可以计算得到输出电容的取值。由于要求输出纹波的指标为10mV，根据式子所求得的输出电容应大于3.35uF。

根据输入电容与输入电压纹波的关系：

$\Delta V_{IN}=\frac{I_{OUT}}{f_{sw}\times C_{IN}}\times D\times \left ( 1-D \right )$

可以计算得到输入电容取值。设计期望波动小于100mv，代入参数计算得出输入电容应大于5uF。本次选取输出电容和输入电容均为10uF。

四、确定MOS尺寸

上下两个开关管最大电压都为输入电压，即：

$V_{Q1max}=V_{Q2max}=V_{IN}=6V$

上下两管流过电流的最大值为：

$I_{Lmax}=I_{omax}+\frac{\Delta i_{o}}{2}=2.134A$

上管流过电流的有效值为：

$I_{Q1rms}=\sqrt{\frac{1}{T}\int_{0}^{DT}(\frac{\Delta i_{o}}{DT}+I_{o}-\frac{\Delta i_{o}}{2})^{2}dt}$

当占空比D取最大值0.6时，IQ1rms取最大值，为1.5504A。

下管流过电流的有效值为：

$I_{Q2rms}=\sqrt{\frac{1}{T}\int_{0}^{\left ( 1-D \right )T}(-\frac{V_{o}}{L}t+I_{o}+\frac{\Delta i_{o}}{2})^{2}dt}$

当占空比D取最小值0.3时，IQ2rms取最大值，为1.6745A。

$I_{d} = \frac{1}{2} \mu_n C_{ox} \frac{W}{L} (V_{gs} - V_{th})^2$

$I_{d} = \frac{1}{2} \mu_p C_{ox} \frac{W}{L} (V_{gs} - \left | V_{th} \right |)^2$

根据公式计算W/L。pMOS的W/L比值: 9.213252e+03，nMOS的W/L比值: 2.552834e+03。

设置Ln=0.5um，Wn=450um，仿真不同fingure下mos的饱和电流，2A时fingure=9.44，故设置fingure=10。

nmos的I-V特性曲线如下。

设置Lp=0.5um，Wp=900um，仿真不同fingure下mos的饱和电流，2A时fingure=13.644，故设置fingure=14。

pmos的I-V特性曲线如下。

五、主电路

模拟小白一枚！可能有错误，欢迎大家指正！！

后面会更新各个模块。
