Satpy[1]目前支持的卫星数据[2]有50种(MSG, Himawari 8, GOES-R, MODIS, Sentinel- 1/2/3/5, SNPP等)。

本文以最近朝曦dawn[3]添加的风云4A(FY4A) AGRI L1数据为例。

Notebook[4]已放在GitHub上，供大家学习。

FY4A AGRI L1数据有两种类别：

1.全圆盘

FY4A-_AGRI--_N_DISK_1047E_L1-_FDI-_MULT_NOM_20190807060000_20190807061459_4000M_V0001.HDF

2.中国区

FY4A-_AGRI--_N_REGC_1047E_L1-_FDI-_MULT_NOM_20190807045334_20190807045750_1000M_V0001.HDF

全圆盘标识：DISK , 中国区标识：REGC.

风云数据链接

1.实时数据[5](30天内)及文档

2.历史数据[6] (2018-03-12 -- )

3.FY4A官方应用平台[7]

安装

推荐通过conda安装，简单快捷。

$ conda install -c conda-forge satpy

定标

FY4A AGRI L1有以下三种定标方式:

1.原始数字量化值 (所有通道)

2.反射率 (C01 - C06)

3.辐射率和亮温 (C07 - C14)

读取数据

只需几行即可读取数据：

import os, glob
from satpy.scene import Scene

# 加载FY4A文件
filenames = glob.glob('/xin/data/FY4A/20190807/FY4A-_AGRI*4000M_V0001.HDF')

# 创建scene对象
scn = Scene(filenames, reader='agri_l1')

# 查看可用的通道
scn.available_dataset_names()

输出结果:

['C01',
 'C02',
 'C03',
 'C04',
 'C05',
 'C06',
 'C07',
 'C08',
 'C09',
 'C10',
 'C11',
 'C12',
 'C13',
 'C14',
 'satellite_azimuth_angle',
 'satellite_zenith_angle',
 'solar_azimuth_angle',
 'solar_glint_angle',
 'solar_zenith_angle']

读取指定通道数据：

# 以红外通道为例
ir_channel = 'C12'
scn.load([ir_channel])

绘图

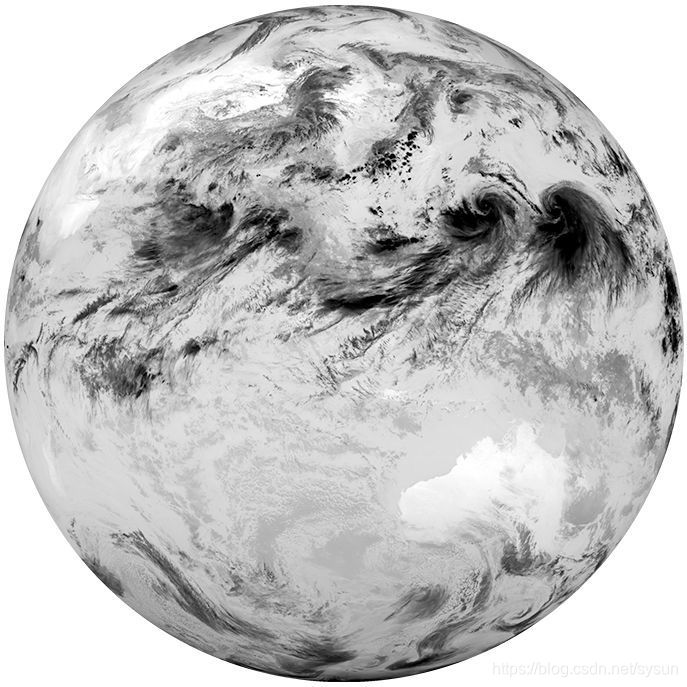

全圆盘图

一行命令即可保存或显示图片：

# 保存到文件
# scn.save_dataset(ir_channel, \
    filename='{sensor}_{name}.png')

# 在notebook中显示
scn.show(ir_channel)

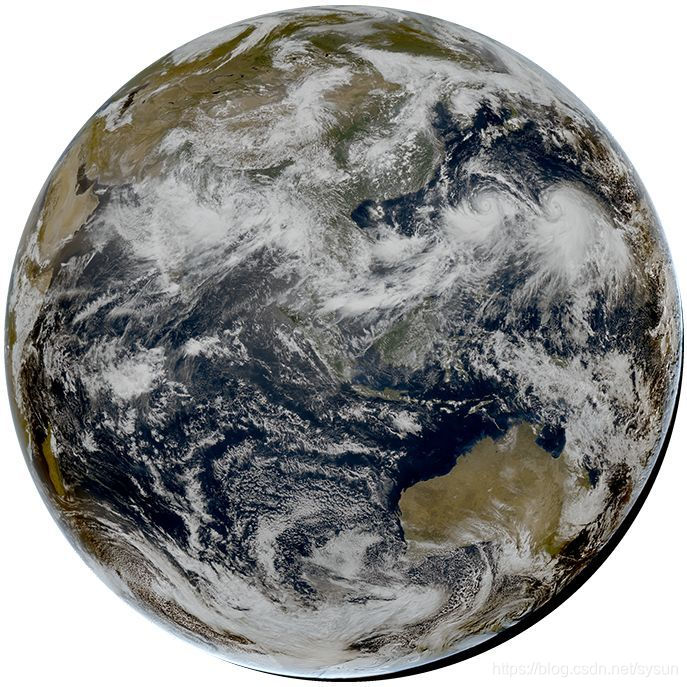

全圆盘真彩色图

首先查看可用的合成选项：

scn.available_composite_names()

输出结果显示，支持真彩图：

['ash',
 'dust',
 'fog',
 'green',
 'green_snow',
 'ir108_3d',
 'ir_cloud_day',
 'natural_color',
 'natural_color_sun',
 'night_background',
 'night_background_hires',
 'overview',
 'overview_sun',
 'true_color']

于是我们可以直接加载真彩色数据并绘图：

# 注：这步需要大内存 (取决于cpu核数)
# 可查看FAQ关于内存的讨论：
#    https://satpy.readthedocs.io/en/latest/faq.html

composite = 'true_color'
scn.load([composite])
scn.show(composite)

# scn.save_dataset(composite, \
        filename='{sensor}_{name}.png')

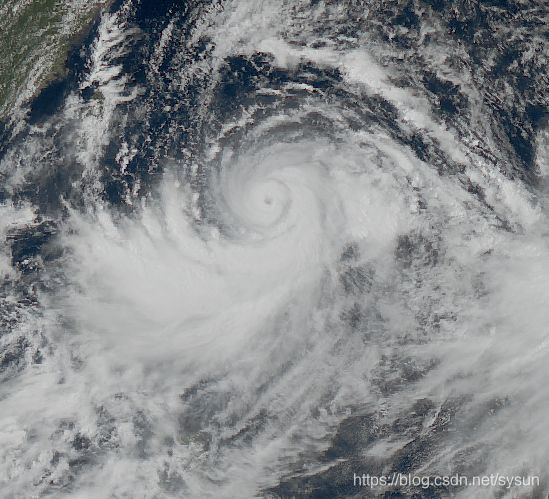

特定区域图

以下以台风利奇马为例。

首先，我们需要定义地图投影和区域，然后将数据投影到该区域上。

方式一

用Pyresample[8]来定义区域。

from pyresample import get_area_def

area_id = 'lekima'

x_size = 549
y_size = 499
area_extent = (-1098006.560556, -967317.140452, \
        1098006.560556, 1026777.426728)
projection = '+proj=laea +lat_0=19.0 +lon_0=128.0 +ellps=WGS84'
description = "Typhoon Lekima"
proj_id = 'laea_128.0_19.0'

areadef = get_area_def(area_id, description, proj_id, projection,x_size, y_size, area_extent)

方式二

用coord2area_def.py[9]程序来直接生成区域定义。

比如用python coord2area_def.py lekima_4km laea 10 28 118 138 4，即可得到之前定义的利奇马区域：

lekima_4km:
  description: lekima_4km
  projection:
    proj: laea
    ellps: WGS84
    lat_0: 19.0
    lon_0: 128.0
  shape:
    height: 499
    width: 549
  area_extent:
    lower_left_xy: [-1098006.560556, -967317.140452]
    upper_right_xy: [1098006.560556, 1026777.426728]

然后将该定义拷贝到$PPP_CONFIG_DIR/areas.yaml中，即可直接调用。

# 如果你已经添加区域到areas.yaml中,可直接调用:
os.environ['PPP_CONFIG_DIR'] = '/yin_raid/xin/satpy_config/'
lekima_scene = scn.resample('lekima_4km')

# 否则需要使用之前定义的区域:
# lekima_scene = scn.resample(areadef)

lekima_scene.show(composite)
# lekima_scene.save_dataset(composite, \
        filename='{sensor}_{name}_resampled.png')

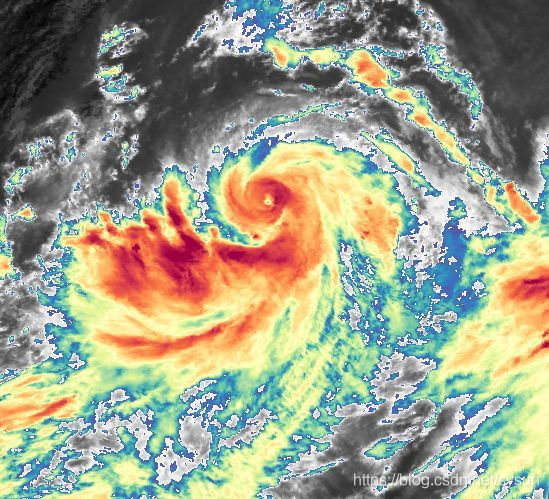

如果想利用自定义的colormap来生成图像（如下图），请参阅关于enhancement的notebook（正在忍饿赶稿中）。
