3PEAK增强型ESD和EFT保护，高共模耐压RS-485收发器TP8485E

最新推荐文章于 2024-09-18 14:59:04 发布

szdst

最新推荐文章于 2024-09-18 14:59:04 发布

阅读量8.9k

点赞数

文章标签： 3PEAK TP8485E

本文链接：https://blog.csdn.net/szdst/article/details/100524014

版权

3PEAK 提供支持 3V/5V 、半双工、有极性和无极性的 RS-485/-422 收发器，芯片内部包含一路驱动器和一路接收器，具有热插拔功能，可消除上电或热插入时总线上的故障瞬态信号。

RS-485 芯片提供的限摆率驱动器能降低 EMI 和不合适的电缆端接所引起的反射，实现速率高达250kbps 的无误码数据传输。同时，芯片接收器输入阻抗为 1/8 单位负载，允许多达 256 个收发器挂接在总线上，实现半双工通信。

有极性的 TP8485E 可高性能兼容市面上大多数半双工 RS485 芯片
无极性的 TP485E 内置总线自适应极性识别电路，可任意连接 A/B 总线
支持 250 kbps 传输速率
具有 1/8 单位负载，多达 256 个收发器可挂接在同一总线上
输出提供±18 kV 以上的 HBM ESD 保护，可保证在视频监控、电力电子、工业仪器仪表等恶劣环境中正常使用

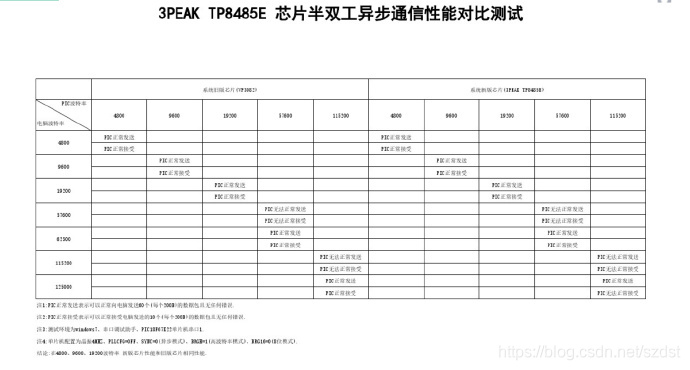

TP8485E 可高性能兼容市面上大多数半双工 RS485 芯片,如下：

品牌	型号
TI	HVD3082,THVD1500
MAXIM	MAX3085,MAX487
Renesas	ISL3085,ISL3162
EXAR	SP3485E
