厚膜电阻用作电路保护示例

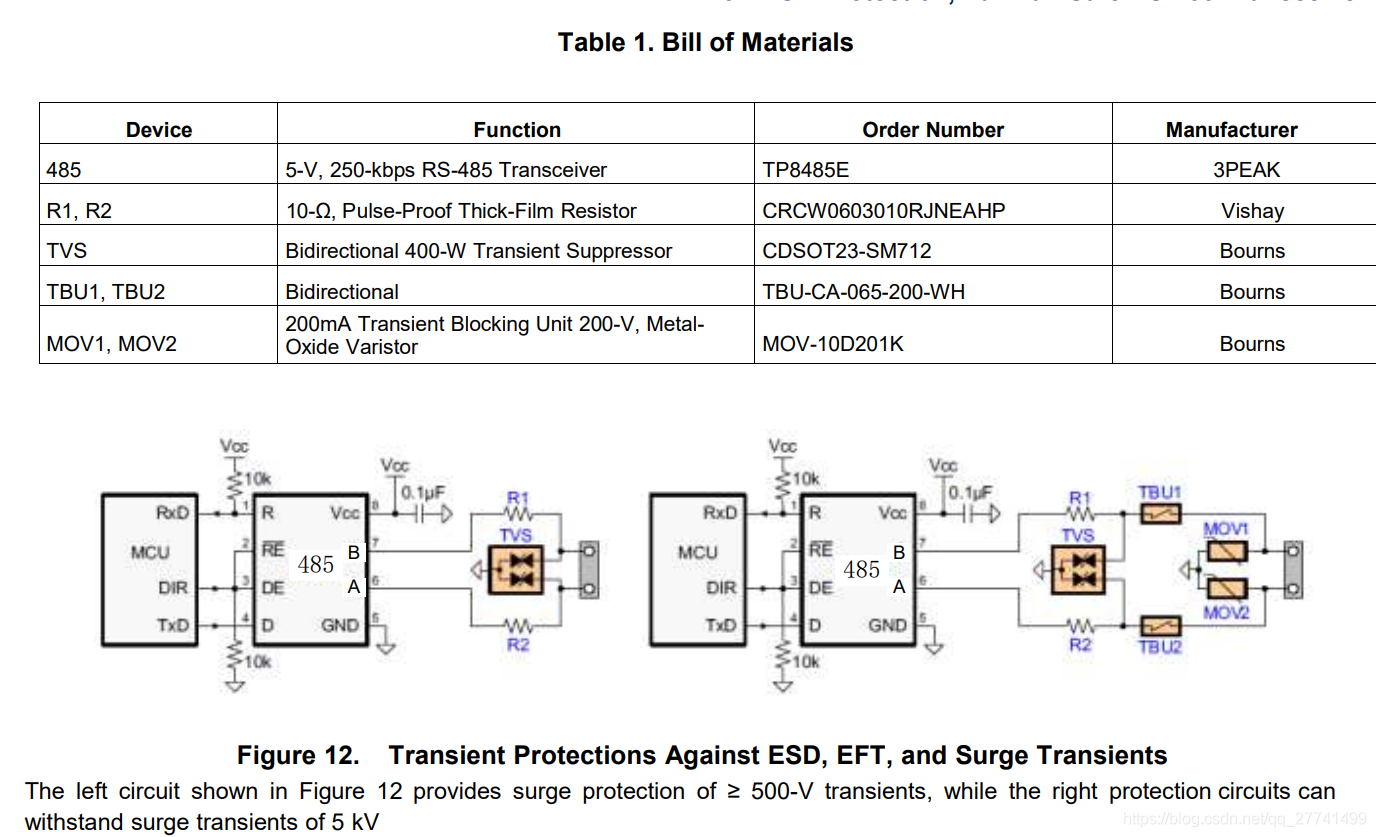

厚膜电阻在电路中做保护作用
型号选用 松下 ERJ-2GE0R00X
示例1
在这里插入图片描述
示例2

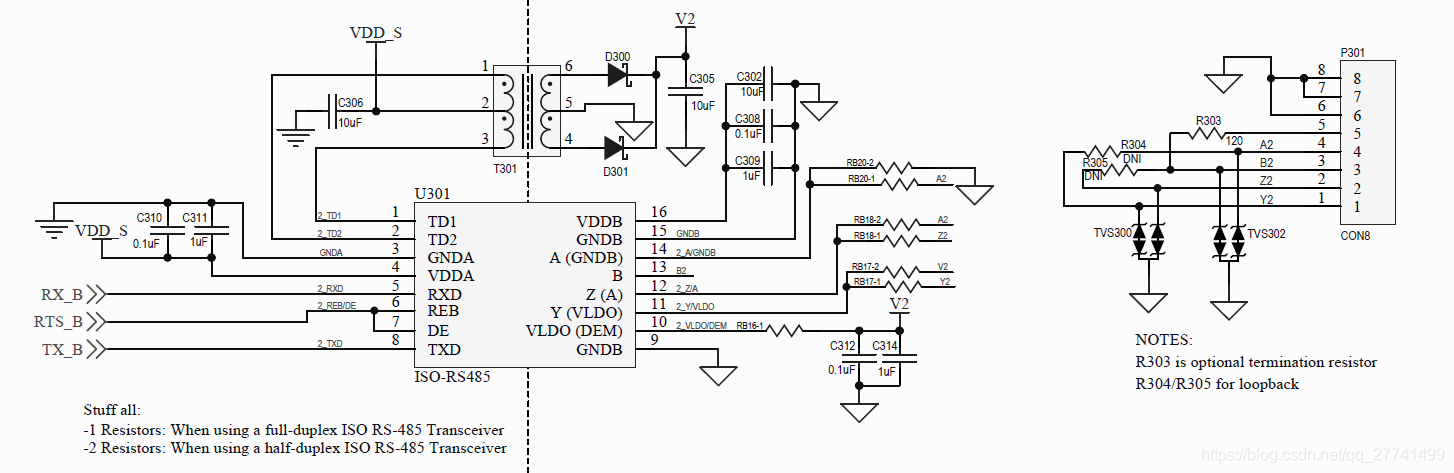

在这里插入图片描述

PTC热敏电阻保护电路

A/B 总线端口的隔离设计
485 总线节点一般以菊花链或总线拓扑方式联网，一旦有一个节点的接口芯片故障就可能将整个总线“拉死”，因此对其总线端口A、B 与总线之间应加以隔离。通常在A、B 与总线之间各串接一只4~10Ω的PTC 电阻或者10~47Ω普通电阻形成与总线的隔离。当一个节点的接口芯片发生A、B 短路或A、B 对电源击穿时，总线与节点之间形成电势垒，从而减小对总线的影响。
A/B 总线端口的防雷设计

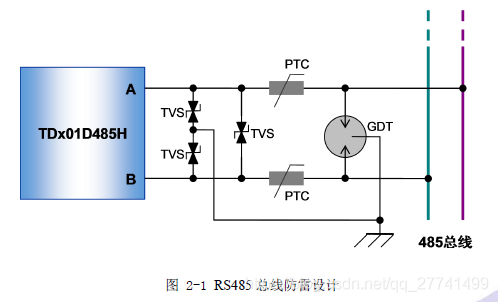

485 总线通信，一般应用在远距离传输方面，所以A、B 总线端口的防雷设计也是设计者必须考虑的。通常的防雷设计电路如图2-1。对应器件的相关参数可以参考TD_485 系列产品技术手册。
在这里插入图片描述
