VGA概述
VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。不支持热插拔，不支持音频传输
VGA接口-图
VGA接口
VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)，VGA引脚对应接口定义如下：
1.红基色 red （粉红色线）
2.绿基色 green（淡绿色线）
3.蓝基色blue（淡蓝色线）
4.地址码ID Bit（也有部分是RES，或者为ID2显示器标示位2）
5.自测试( 各家定义不同 )（一般为GND）（黑色线）
6.红地（4，6，7，8，11为屏蔽线，连接在一起）
7.绿地
8.蓝地
9.保留( 各家定义不同 )（黄色线）
10.数字地（红色线）
11.地址码（ID0显示器标示位0）
12.地址码（ID1显示器标示位1）（绿色线）
13.行同步（白色线）
14.场同步（棕色线）
15.地址码 ( ID3或显示器标示位3 )（橙色线）
VGA线接法图解
VGA线
用于连接支持VGA接口的主机和显示设备的线缆
常见VGA线类型
一公一母：VGA线一头为公插头，一边为母插头，此类多为VGA延长线
两母（常用）：VGA线两头皆为母插头，此类为常用的VGA线，主要用于主机连接显示设备

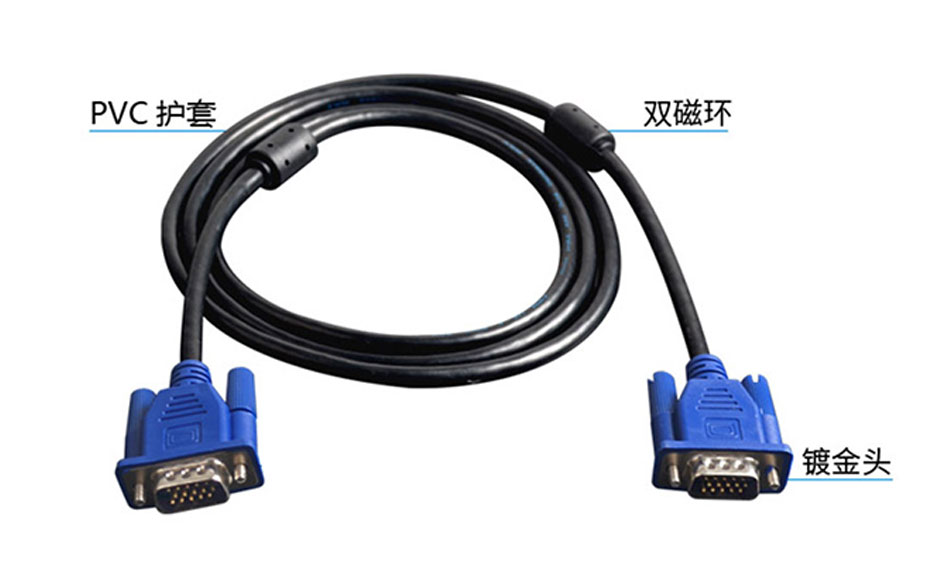

VGA线-图
相关产品
常见的VGA产品有：VGA线、VGA矩阵、VGA分配器、VGA切换器、VGA转换器、VGA延长器、VGA显示器、VGA采集卡、VGA投影仪等等。

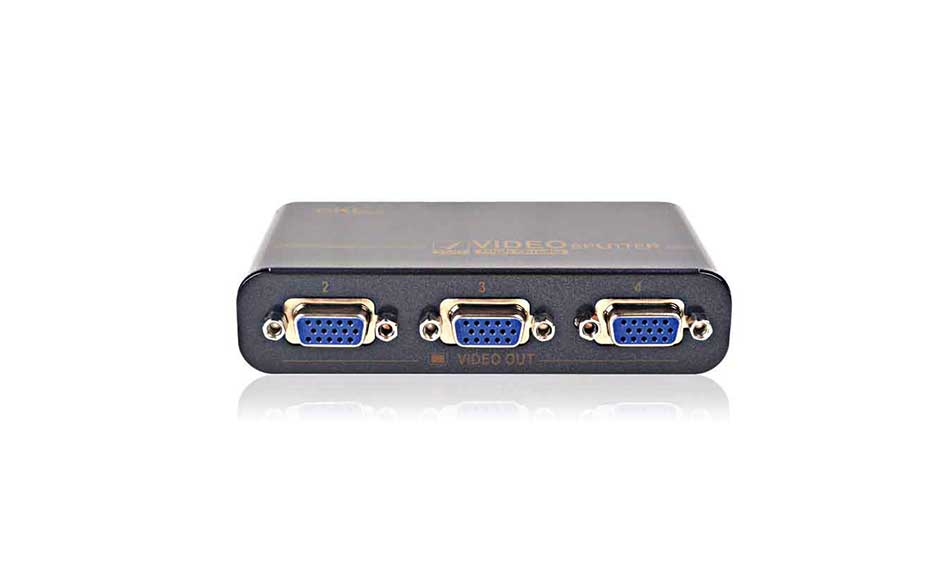

VGA分配器-图
随着HDMI高清技术的兴起以及普及，HDMI接口因为接口小，支持分辨率达4k，还能同时传输视频和音频，在工程布线的时候相比VGA接口更加方便，现在出产的音视频设备都标配有HDMI接口，它逐步取代VGA接口，成为新一代流行的接口
