各种显示接口定义

一、VGA（D口）：

       VGA（Video Graphics Array）视频图形阵列，是IBM在1987年推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。VGA接口是电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

        在VGA规范中规定VGA信号线最长15米。这是由于VGA传输的是模拟视频信号，容易受到干扰，当信号传输距离超过15米时，VGA信号质量会严重下降。CRT显示器是工作在模拟信号状态的，非常容易受到干扰，音箱等带磁性东西放在显示器旁边时，显示器会出现波纹就是这个原因。

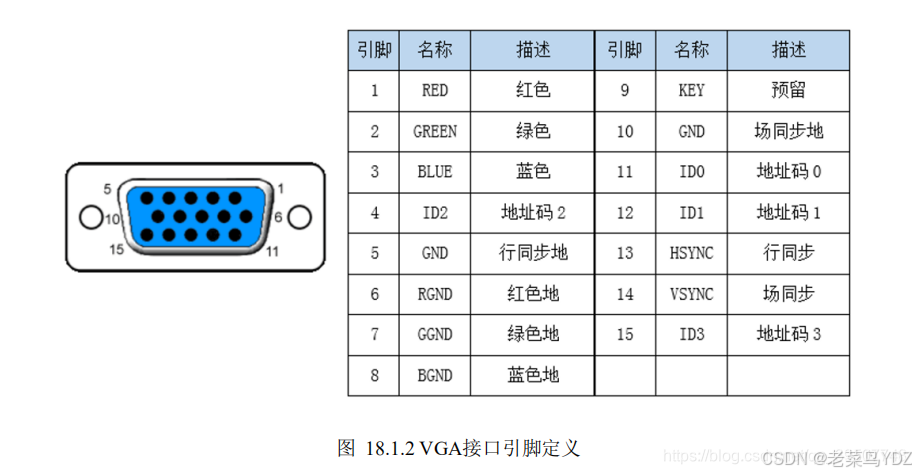

        VGA接口共15根针，其对应针脚接口定义为：1 红基色，2 绿基色，3 蓝基色，4 地址码，5 自测试 ( 各家定义不同 )，6 红地(红线的屏蔽线)，7 绿地(绿线的屏蔽线)，8 蓝地(蓝线的屏蔽线)，9 保留 ( 各家定义不同 )，10 数字地，11 地址码，12 地址码，13 行同步，4 场同步，15 地址码 ( 各家定义不同 )。如上图所示。

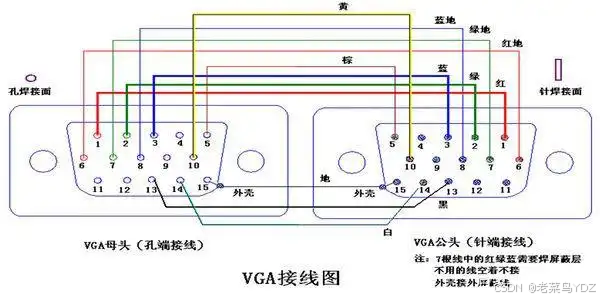

       从上图看到15个针脚并不是全部使用，并且红绿蓝三色都有接地。因此VGA线规有3+2线，3+4线，3+6线，3+9线等多种规格。所谓的3+几就是VGA线的芯数（屏蔽线678针不计算在内），3代表了红绿蓝三条颜色的数据线。

3+2线：红、绿 、蓝 、行同步、场同步对应针脚1、2、3 、13、14。

3+4线：红、绿 、蓝 、行同步、场同步、数字地、地址码对应针脚1、2、3 、13、14、10、11。

3+6线：红、绿 、蓝 、行同步、场同步、数字地、地址码2根、地址码ID对应针脚1、2、3 、13、14、10、11、12、4。

3+9线是所有的所有的针脚全部接线使用。注意以上的3+几，都没有包含红绿蓝三根接地线。

        显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。有些不带VGA接口而带有DVI接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。

       VGA检测插入： VGA显示器必须给RGB信号提供75欧姆的DC负载，而计算机端也有75欧姆的源端DC负载。所以： 1）VGA显示器未接入时，DC负载为75欧姆； 2）当显示器接入时，DC负载变成2个75ohm并联，即37.5ohm。 常用的检测方法是：VGA驱动源一般是电流驱动，故驱动源输出检测脉冲电流，由于VGA显示器接入和不接入时，DC负载相差一倍，故同样强度的检测脉冲电流经过DC负载产生的电压也相差一倍，VGA驱动源检测该电压即可获知显示器有没有接入。一般是通过B通道检测。

       早期大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。

        VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

二、DVI接口：

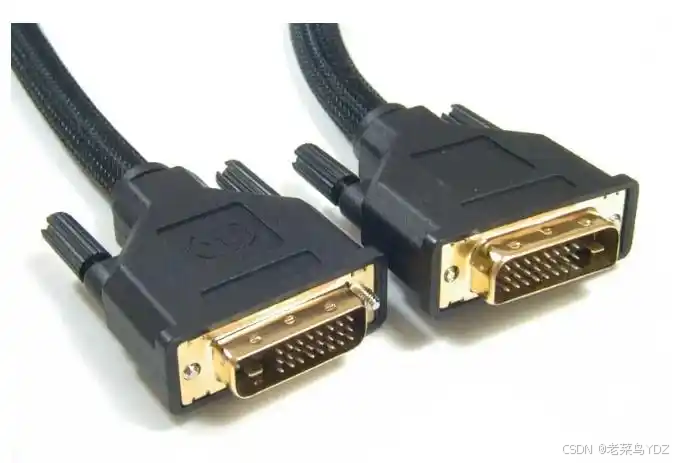

        DVI接口（Digital Visual Interface），它是1999年由SILICon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口。是一种视频接口标准，设计的目的是用来传输未经压缩的数字化视频。在PC、DVD、高清晰电视(HDTV)、高清晰投影仪等设备上有广泛的应用。

        DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。

种类

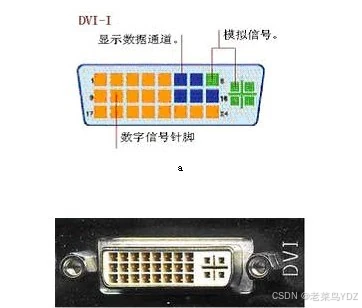

DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。不兼容模拟信号。

另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟信号并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。 [2]

考虑到兼容性问题，显卡一般会采用DVI-I接口，这样可以通过转换接头连接到普通的VGA接口。而带有DVI接口的显示器一般使用DVI-D接口，因为这样的显示器一般也带有VGA接口，因此不需要带有模拟信号的DVI-I接口。当然也有少数例外，有些显示器只有DVI-I接口而没有VGA接口。显示设备采用DVI接口具有主要有以下两大优点： [2]

速度快

DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。 [2]

画质清晰

计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D（模拟/数字）转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。

最后，DVI接口可以支持HDCP协议，为将来看带版权的高清视频打下基础。不过要想让显卡支持HDCP，光有DVI接口是不行的，需要加装专用的芯片，还要交纳不菲的HDCP认证费，因此真正支持HDCP协议的显卡还不多。

三、HDMI

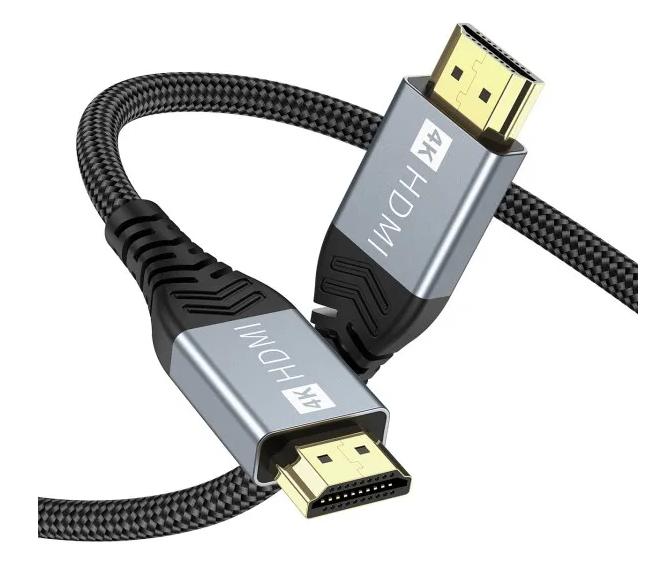

        HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像如今需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆 ，大大简化了家庭影院系统的安装。

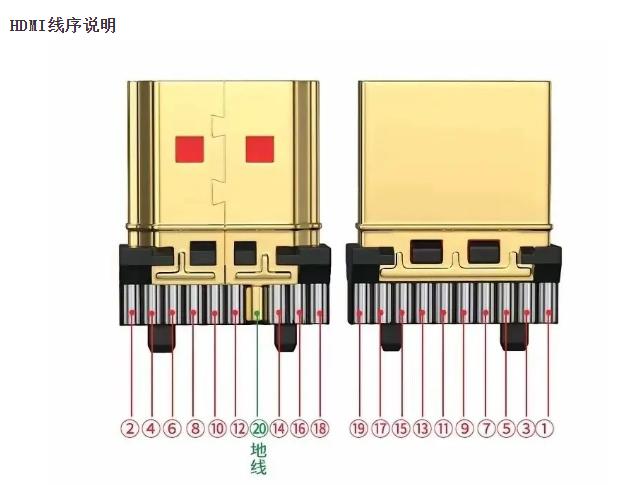

        2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。2002年岁末，高清晰数字多媒体接口(High-definition Digital Multimedia Interface)HDMI 1.0标准颁布，到2006底已经颁布了1.3版本，主要变化在于近一步加大带宽，以便传输更高分辨率和色深。HDMI在针脚上和DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。HDMI接口支持HDCP协议，为看有版权的高清电影电视打下基础。不过，为了让显卡带有HDMI接口，除了需要专用芯片外，显卡厂商还要支付一笔不斐的HDMI认证费，因此带有HDMI接口的显卡还不多，但是HDCP已成定局，因此未来支持HDCP协议的显卡也会多起来。

        HDMI（High Definition Multimedia Interface）即高清多媒体接口，是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

四、DisplayPort

        DisplayPort也是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接电脑和家庭影院。2006年5月，视频电子标准协会(VESA)确定了1.0版标准，并在半年后升级到1.1版，提供了对HDCP的支持，2.0版也计划在今年推出。 作为HDMI和UDI的竞争对手和DVI的潜在继任者，DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星等业界巨头的支持，而且它是免费使用的，不像HDMI那样需要高额授权费。AMD的路线图显示，该公司将在今年底明年初开始支持DisplayPort，以代替HDMI。

        DisplayPort接口简称为DP接口，是一个由PC及芯片制造商联盟开发，视频电子标准协会（VESA）标准化的数字式视频接口标准。该接口免认证、免授权金，主要用于视频源与显示器等设备的连接，并也支持携带音频、USB和其他形式的数据。

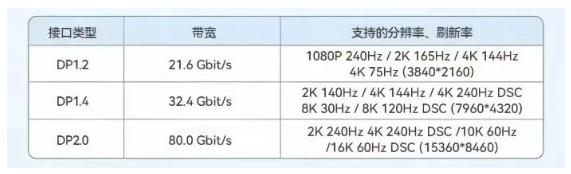

        从性能上讲，DisplayPort 1.1最大支持10.8Gb/S的传输带宽，而最新的HDMI 1.3标准也仅能支持10.2G/s的带宽；另外，DisplayPortisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，1920×1200分辨率的色彩支持到了120/24Bit，超高的带宽和分辨率完全足以适应显示设备的发展。

1.高带宽

DisplayPort问世之初，它可提供的带宽就高达10.8Gb/s。即便最新发布的HDMI 1.3所提供的带宽(10.2Gb/s)也稍逊于DisplayPort 1.0。DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。

2.最大程度整合周边设备

和HDMI一样，DisplayPort也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。但比HDMI更先进的是，DisplayPort在一条线缆上还可实现更多的功能。在四条主传输通道之外，DisplayPort还提供了一条功能强大的辅助通道。该辅助通道的传输带宽为1Mbps，最高延迟仅为500μs，可以直接作为语音、视频等低带宽数据的传输通道，另外也可用于无延迟的游戏控制。可见，DisplayPort可以实现对周边设备最大程度的整合、控制。

3.内外接口通吃

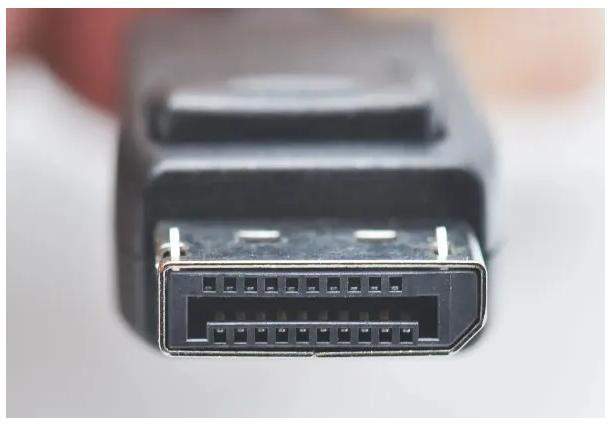

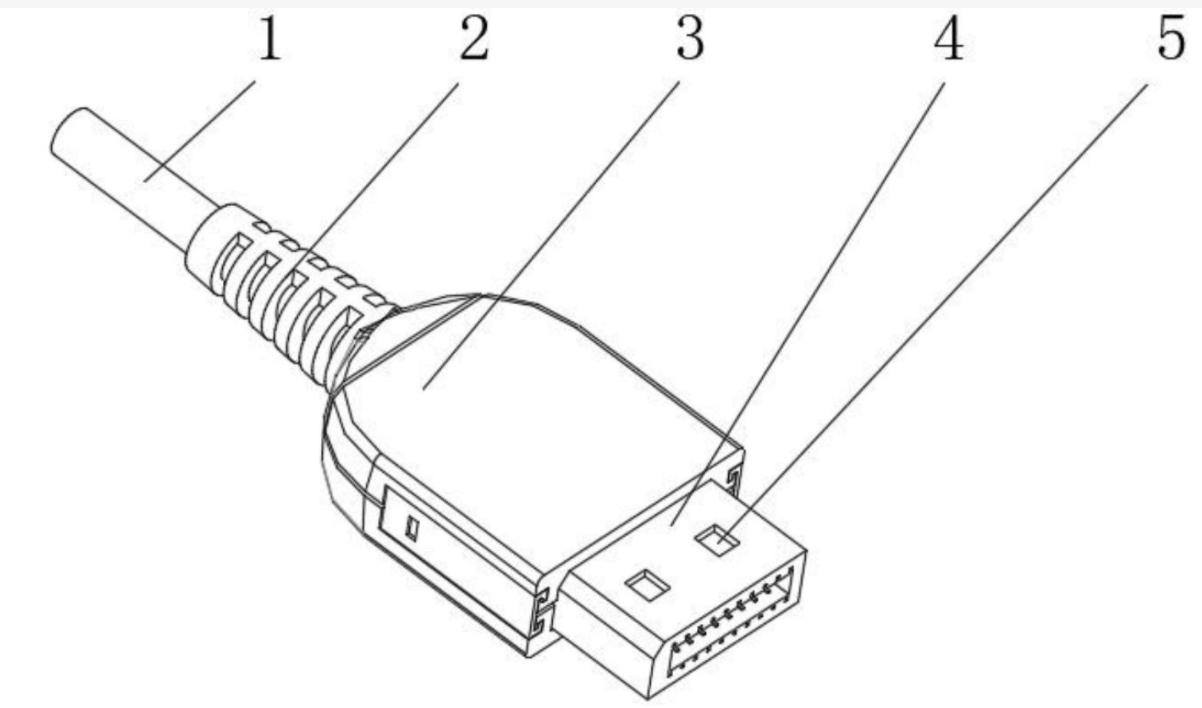

DisplayPort的外接型接头有两种:一种是标准型，类似USB、HDMI等接头;另一种是低矮型，主要针对连接面积有限的应用，比如超薄笔记型电脑。两种接头的最长外接距离都可以达到15米，传输距离要强于HDMI接口，并且接头和接线的相关规格已为日后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。

除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。比如，DisplayPort就“图谋”取代LCD中液晶面板与驱动电路板之间主流接口——LVDS(Low Voltage Differential Signaling，低压差分信号)接口的位置。DisplayPort的内接型接头仅有26.3mm宽、1.1mm高，比LVDS接口小30%，但传输率却是LVDS的3.8倍。
