同步升降压控制芯片SC8905QFER 南芯SOUTHCHIP

最新推荐文章于 2024-10-21 14:29:23 发布
最新推荐文章于 2024-10-21 14:29:23 发布
阅读量1.1k 收藏 4
点赞数 5
文章标签： 单片机 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/szhntIC/article/details/136368308
版权
上海南芯的SC8905是一款高性能同步buck-boost转换器，内置4颗低Rdson功率管，提供2.7V至22V的宽电压支持，适用于2-4节电池的高效充电与反向放电，集成多种保护功能确保系统安全。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 SC8905是一颗同步buck-boost正向充电，反向放电转化器，内部集成了4颗低Rdson功率管，转换效率超高以减少热损耗，同时可以尺度减小外围器件BOM，优化PCB space及成本。它使用电流控制模式，支持超宽的2.7V至22V VBUS，无论VBUS是高于，低于或是等于电池电压，可有效管理2节至4节电池的充电，当系统需要从电池获取能量时，SC8905支持电池反向放电。

产品型号：SC8905QFER

封装：QFN 4*4-21L

品牌：上海南芯

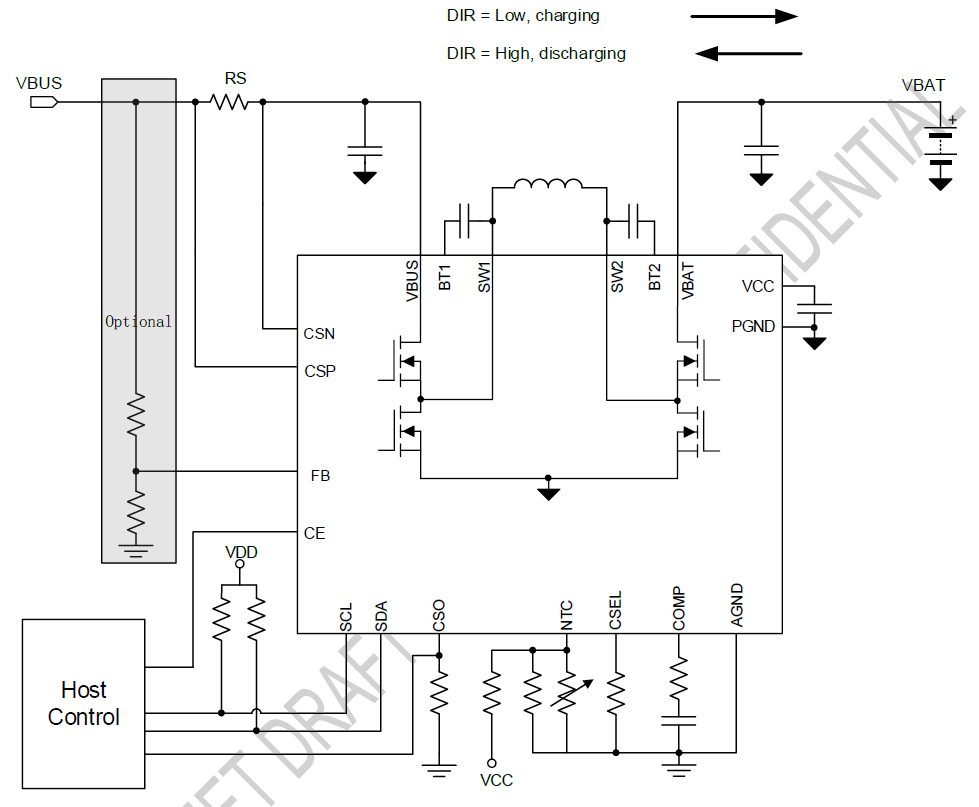

产品应用图：

产品特点：

  • 高效率双向Buck-Boost
  • 2节至4节电池Buck-Boost充电，包括涓流充电、恒流充电、恒压充电和充电截止功能
  • Buck-Boost反向放电
  • 内部集成4颗功率管，上管Rdson为10mΩ，下管Rdson为20mΩ。
  • 超宽VBAT范围：2.7V至22V
  • 超宽VBUS范围：2.7V至22V
  • 超高Buck-Boost转换效率
  • 可配置的充电和放电电流
  • NTC电池温度保护
  • 欠压/过压保护，过流保护，短路保护，热关断
