该篇文章包括1. 电动机模块简介 2. 直流电动机拖动系统仿真 3. 交流电动机拖动系统仿真

这些仿真包括电动机起动，制动，调速等方面。

1. 电动机模块的简介

TL为电机负载转矩的输入端。m输出一系列的电机内部信号。如下：

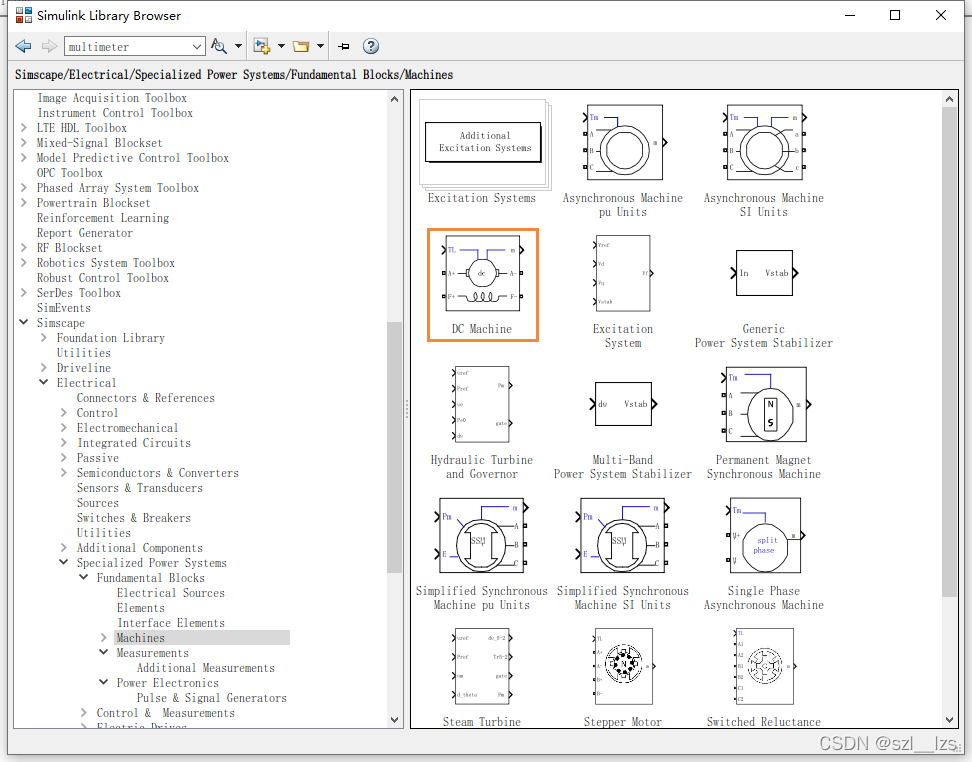

直流电机模块是建立在他励直流电机的基础上的，可以通过励磁和绕组的并联和串联组成并励和串励电机。直流电机模块可以工作在电动机模块，也可以工作在发电机状态，这完全由电机的转矩方向确定。

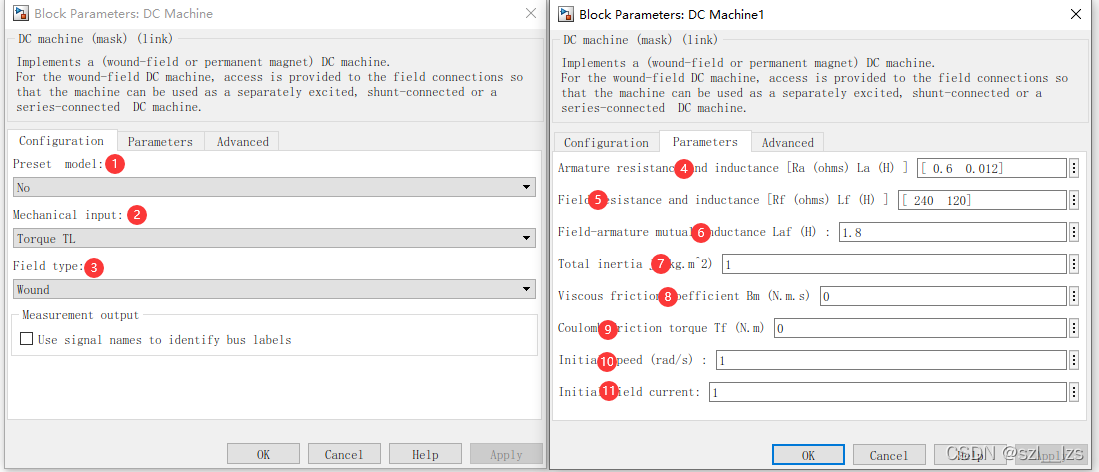

1）预设模型：可以使用系统的内部模型，参数已经设定好，不想使用，则选择no.

2）机械量输入：可以选择电机的机械参数

3）励磁类型：选择电机磁场的励磁方式

4）电枢电阻和电感

5）励磁电阻和电感

6）励磁和电枢互感

7）转动惯量

8）粘滞摩擦系数

9）干摩擦系数

10）初始角速度

11）初始电流

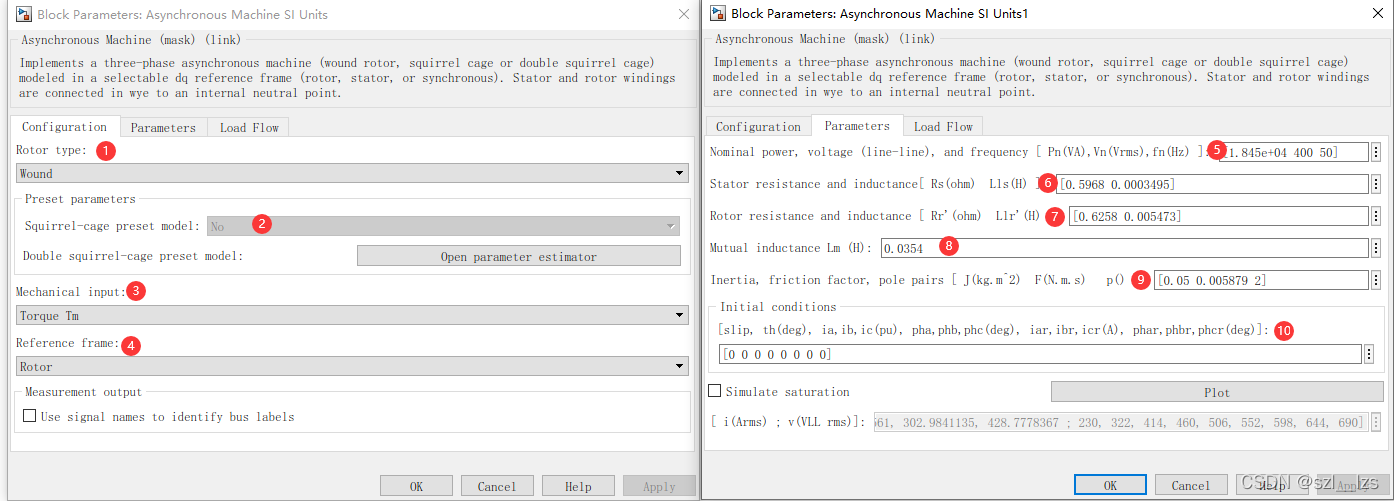

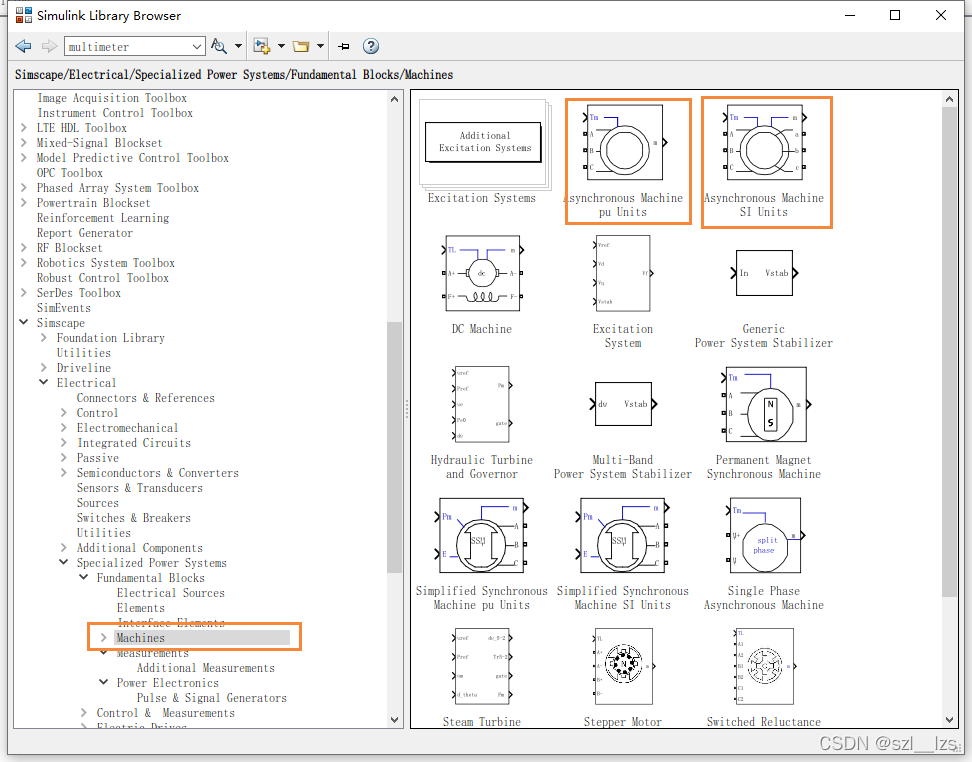

1）绕组类型：绕线式、笼型、双笼型

2）预设模型

3）机械量输入

4）参考坐标系选择：有定子坐标系、转子坐标系、同步旋转坐标系。

5）额定参数：功率、电压、频率

6）定子电阻、定子电感

7）转子电阻、转子电感

8）互感

9）转动惯量（SI时）或惯性时间常数（pu时）、阻尼系数、极对数

10）初始条件：初始转差率、转子初始角位、定子电流幅值、相角。

2.1.1 他励式直流电动机的直接启动仿真
