判断炭黑导电性能的部分指标特征（如何选择高性能导电炭黑）

一、BET比表面积越大，且原始粒径越小，导电性能越好。

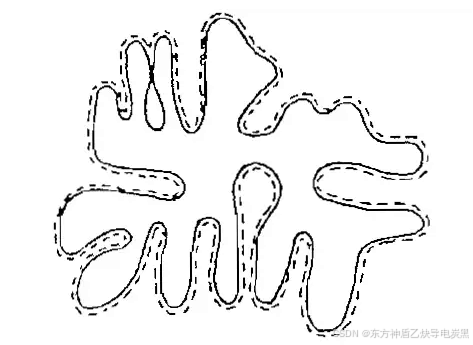

       单位质量或单位体积(真实体积)中炭黑粒子的BET总比表面积=外表面积(光滑表面)+内表面积（孔隙表面积）。

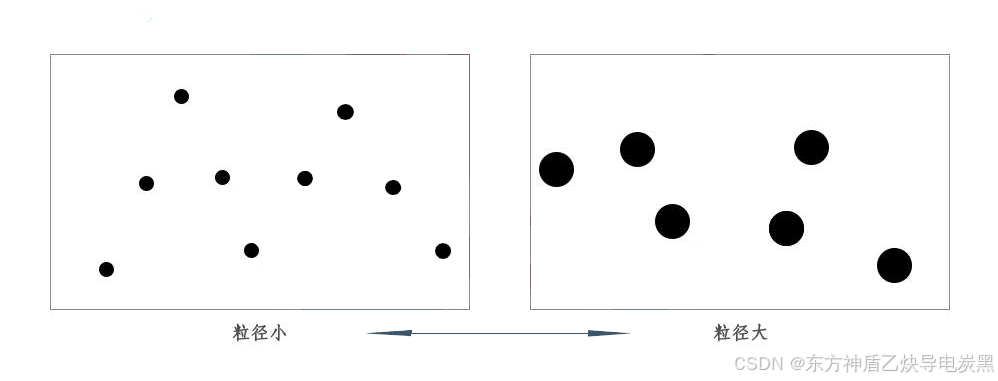

       BET比表面积越大，且炭黑原始粒径尺寸越小，单位质量或体积内的颗粒就越多，越容易彼此接触形成网状通路，因此导电性就越好。

       采用高比表炭黑，能实现低比表炭黑实现不了的更高的导电率；如果只要达到同样的导电性能，高比表炭黑的添加量会减少。

       比如，G30的BET比表面积为90 平方米/克，粒径为40 nm（纳米）；H140G的BET比表面积为149 平方米/克，粒径为30 nm（纳米）；EH700G的BET比表面积为678 平方米/克，25 nm（纳米）。

       从导电性能来说：高比表粒状导电炭黑EH700G > 中比表粒状导电炭黑H140G > 低比表粒状导电炭黑G30。

二、结构性越高，导电性能越好。

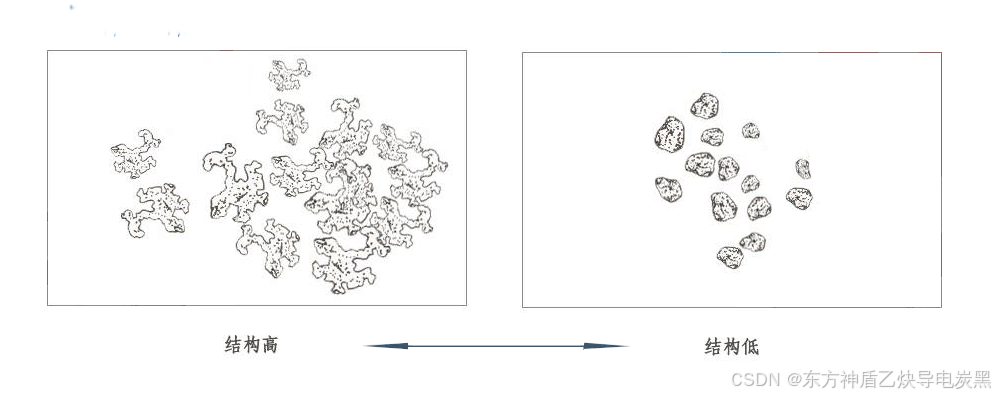

       炭黑的结构性是指炭黑的粒子与粒子之间聚集成链状的程度，组成聚集体的粒子越多，结构性越高，导电网状结构更完善，导电性越好。

       常用DBP吸油值表示炭黑的结构性，吸油值越大，炭黑结构性越高。

       比如，Li-2060的DBP吸油值为245 ml/100g；Li-H140的DBP吸油值为338 ml/100g；Li-EH700的DBP吸油值为446 ml/100g。

       从导电性能来说：高比表粉状导电炭黑Li-EH700 > 中比表粉状导电炭黑Li-H140 > 低比表粉状导电炭黑Li-2060，支链结构发达。

三、纯净度越高，导电性能越好。

       灰分、水分（加热减量）、粗粒分（筛余物）、挥发分、含硫量、溶剂抽出物、金属杂质、颗粒杂质等各种杂质的含量越少，纯净度越高，导电性越好。

       从乙炔导电炭黑Li-140与典型炉法导电炭黑的纯净度对比的雷达图，可以看出，乙炔导电炭黑Li-140的纯净度高于典型炉法导电炭黑。

四、炭黑的表面化学性呈碱性，导电性能更好。

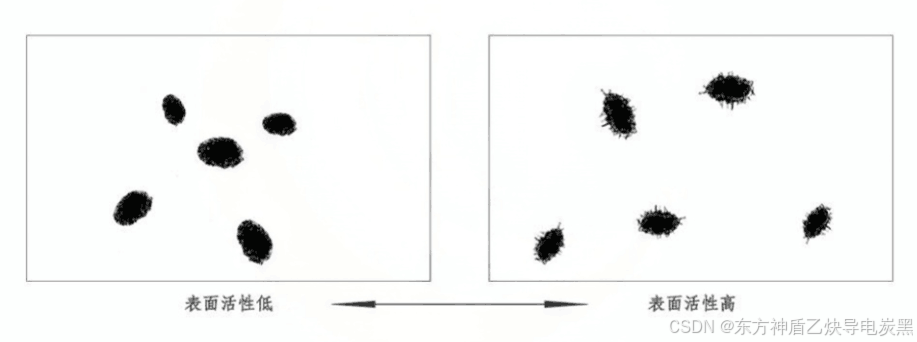

       在炭黑生产过程中，炭黑表面常形成一些活性含氧基团，这些官能团的存在影响电子的迁移，会使导电性下降，可通过PH值来一定程度地表征该项指标。

       表面官能团少的炭黑通常呈弱碱性或中性，导电性能更好。

       比如，Li-2060的pH值为9.0；Li-H140的pH值为9.6；Li-EH700的pH值为9.4。

       从酸碱度来看：高比表粉状导电炭黑Li-EH700、中比表粉状导电炭黑Li-H140、低比表粉状导电炭黑Li-2060，酸碱度均呈弱碱性，且表面官能团数量合适可控。

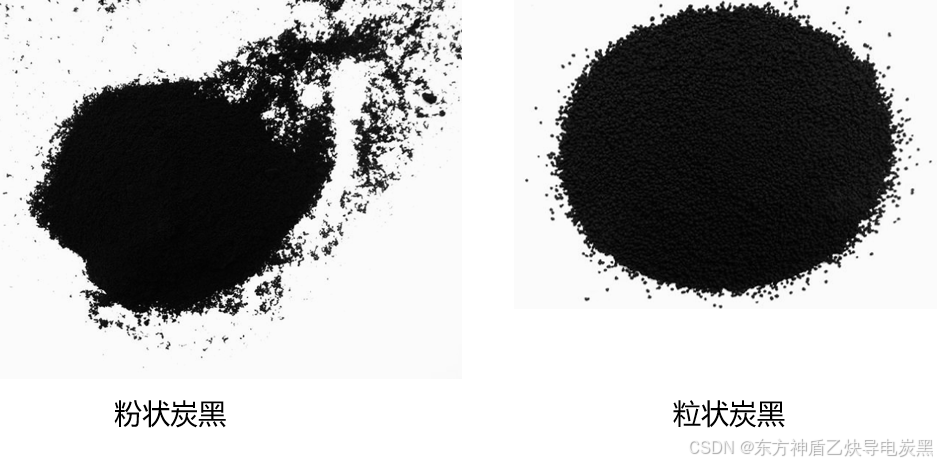

五、相对于粉状炭黑而言，粒状炭黑更适合导电高分子复合材料。

       粒状炭黑不飞扬，环保，且比粉状炭黑加料方便，非常适合于在要求导电性/半导电性的高分子材料中作为导电填料。

六、产品的一致性越稳定，炭黑的导电性越成熟。

       企业历史越久，且典型客户中大型客户越多，产品的一致性越稳定成熟。
