本文介绍的是全志平台技术资料--功放，扬声器选型及音腔设计指南

1. 基础电声简介
1.1. 声音短路效应（Acoustic Circuiting）

当喇叭振膜振动时，喇叭前后都会有声波产生，且声波相位刚好相反，由于低频之指向性超过 180 °，接近无指向性，因此当声波向外成环状扩散时，喇叭前后逆向低频声相交，声音短路，因声波相位同相相增，逆向相减之故，造成低频之输出音压衰减，为了阻止声波之回响，需要切断前后传播的路径，实际设计喇叭音腔时采取前后腔隔离的方法，如果采用立体声设计，左右音腔需要远离，且隔离。

1.2. 声音之要素

声音由音调（Pitch），音量（Volume）,音色（Tone）三要素构成。
音调(Pitch):实际指声音的频率（Frequency）高低，单位为 Hz。
音量（Volume）：声音振幅（Amplitude)大小,通常表示的单位 dB（Decibel 的缩写）它是以正常人听1000Hz 频率之纯音，所能听到的最弱声音，其音压为 0.0002 微巴（u bar)当作 0dB。
音色（Tone): 在声波而言，仅知道它是由谐波（Harmonic Wave)造成，但究竟那些谐波怎样组成声波，会造成人所受感受的特色，以及特色如何？即不能作实质存在的说明，也无法去衡量，完全由人心里感受，凭经验去体会，是个人相当主观的见解。
声音三要素中的音调与音量，是声波的频率与振幅，由人感受后的结果，由其实质的存在，也有确实的衡量标准，而人也可由人身的组织，作较为客观的认识，像这种由人的生理，予以客观认识的声音，称为“生理之音”，而音色在声波而言如上述（音色）内容，是心里感受所引发的想象，这种感觉往往会左右人的情绪，心里感受越深，音色越清晰，感受越浅，音色越模糊，这种感受的
声音称之为“心理之音”.虽然那些谐波怎样组成声波，会造成人所感受的特色，以及特色如何？建议可在喇叭之总谐音失真（Total Hanmonic Distortion)中得到失真愈小其音色表现愈真实。

1.3. 声音频谱（Acoustic Spectrum）

人声：男低音 60Hz~女高音 2500Hz
打击乐器：鼓…. 60Hz~200Hz
弦乐器：钢琴、大小提琴、吉他….27.5Hz～4086Hz
管乐器：小喇叭、伸缩喇叭、竖笛…80Hz～1800Hz
几乎所有的传统乐器的发挥频率都在此之间，当然电子合成器则另当别论了，上列之频率为基础频率，为了表现乐音何弦之协和性，喇叭之有效截止频率必须大于上列之声音基础之高频频率 3倍较佳。

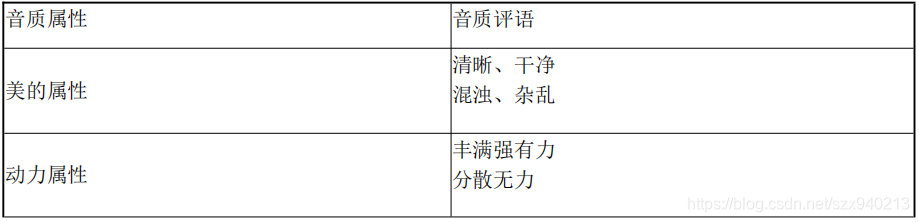

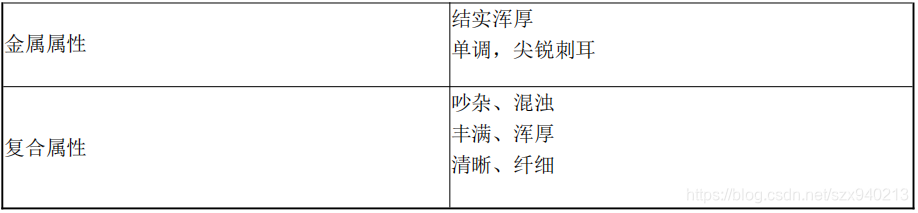

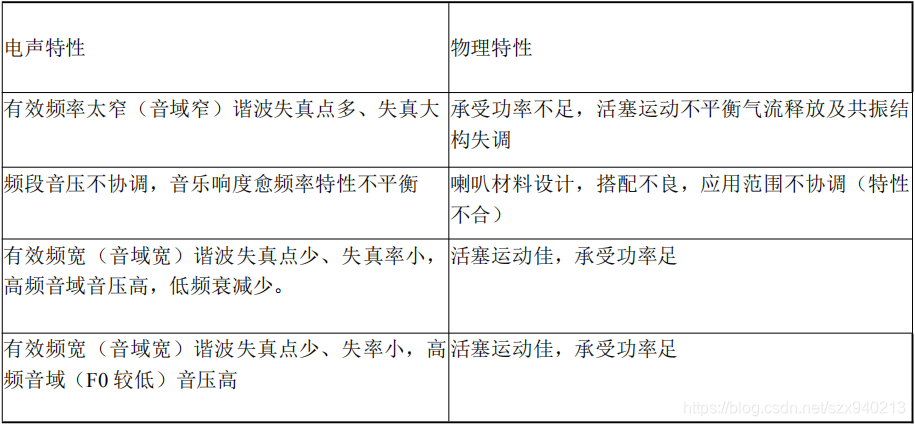

1.4. 音质评语

2. 外放声音的影响因素

外放的优劣主要取决于声音的大小，所表现出的频率宽度（特别是低频效果）和失真度大小。对于移动手持设备，音频电路，SPEAKER,音腔，是三个关键因素，它们的特性和相互的配合决定了外放的音质，音量。

音频电路输出信号的失真度和电压对于外放的影响主要在于是否会出现杂音。例如，当输出信号的失真度超过10％时，外放就会出现比较明显的杂音。此外，输出电压则必须与SPEAKER相匹配，否则，输出电压过大，导致SPEAKER在某一频段出现较大失真，同样会产生杂音。

SPEAKER 单体的品质对于外放的各个方面影响很大。其灵敏度对声音的大小，其低频性能对于外放的低音效果，其失真度大小对外放是否有杂音都极为关键。

声腔则可以在一定程度上调整 SPEAKER 的输出频响曲线，通过声腔参数的调整改变外放的高、低音效果，其中后声腔容积大小主要影响低音效果，前声腔和出声孔面积主要影响高音效果。

3. 功放
3.1.功放分类

功率放大器分为 A 类，B 类，AB 类和 D 类，A 类即使没有信号输入时，也工作在偏置区，效率最低，理论效率只有 25%；B 类如果没有信号输入，几乎不消耗功耗，理论效率 78%；AB 类效率与 B类相当，但相对于 B 类，失真更小；D 类利用极高频频率的转换开关电路来放大音频信号，具有很高的效率，通常能够达到 85%以上。

3.2. 功放的重要指标

评价功率放大器主要从输出功率，电源纹波抑制比(PSSR)，总谐波失真加噪声(THD+N)，关闭电流(Shutdown current), 工作电压（Power supply），还有功放的转换效率等因素。

电源纹波抑制比(power supply rejection rate)是音频放大器的输入测量电源电压的偏差偶合到一个模拟电路的输出信号的值.PSRR 反映了音频功率放大器对电源的纹波要求,PSRR 值越大越好,音频放大器输出音质就越好。

总谐波失真(total harmonic distortion)是指一个模拟电路处理信号后，在一个特定频率范围内所引入的总失真量。噪声(noise)是指通常不需要的信号。有时是由于热或者其他物理条件产生的在线路板上的其它电气行为(干扰).从 THD+N 的定义不难看出总谐波失真和噪声越小越好。

最大输出功率(POCM),输出功率反映了一个音频功率放大器的负载能力，通常音频放大器厂家会提供产品的在工作电压一定条件和额定负载下的的最大输出功率。

关断电流(Shutdown current)关断电流越小，说明在待机条件下的放大器功耗小。输出偏移电压小有利于电池寿命的延长。

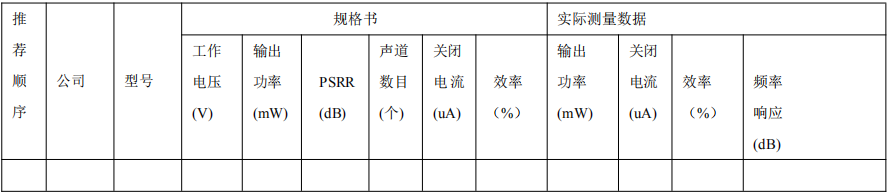

3.3. 功放的选型参数测试指标

根据 3.2 节主要参数，对常用的功放进行评价，由于不同供应商的功放参数是在不同条件下测试得到，很难进行对比，因此需要在选型时，功放在同等条件下进行实测，根据测试结果，判定功放的优劣，保证正常音量的情况下，需要功放的驱动功率达到 700mW 3.65V@8ohms 负载。
