计算机网络实训报告

柳州职业技术学院实训报告

班级    2022计算机应用（UI设计方向）1班  学号 20220306189姓名   唐望杰          2023  年 4 月 16 日

课程名称：网络应用技术

实验项目（课题）： 双绞线制作

实训目的： 1、了解水晶头的接口标准和T568A与T568B的线序 2、了解直通线和交叉线的使用环境即场合 3、掌握双绞线的两种制作规范和制作步骤 4、掌握剥线钳和压线钳的使用 5、掌握双绞线网线连通性的测试方法

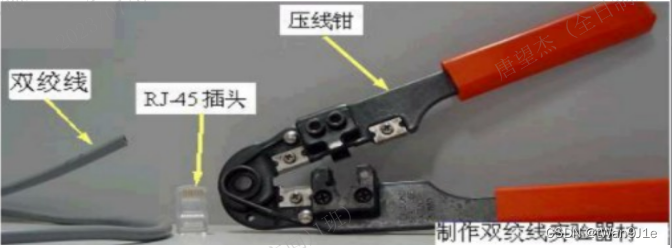

实训操作器材：  1、两段各长一米左右的双绞线 是由 4对线组成的数据传输线。它的特点就是价格便宜，所以被广泛应用它是用来和 RJ-45水晶头相连的。它又有 STP 和UTP 两种我们常用的是UTPSTP 的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高。而 UTP 内没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜计算机网络中常用到三类或五类双绞线，它们不同之处是双绞线内部绞对数和每对线扭绕密度不同。 2、RJ一45 接口和接头(水晶头)4个 目前很多网络设备、设施均提供双绞线连接所用的 RJ-45 接口，它一共有 8个连接弹簧片，大多数场合只用到编号为 1、2、3和6 的簧片。与 RJ-45接口相搭配的是 RJ-45 接头，因其外壳材料大多为透明塑料，故称为水晶头。 3、压线钳一套 双绞线制作需要专门的工具，这就是压线钳，一般称为网钳。通常网钳具有剪线、剥线和压线三个功能。 4、测线仪 可以选用三种工具:万用表、电缆扫描仪或简易电缆测试仪。其中万用表只能测试电缆一股线两端是否通，操作非常不便;电缆扫描仪除了可测试连通性外还可测试其它传输参数，价格非常昂贵，一般用于工程验收;而简易电缆测试仪可以用 8个 LED来显示双绞线各股线连接情况，操作很方便，价格也较便宜，是很实用的双绞线测试工具。

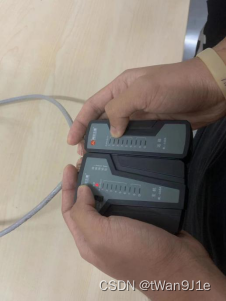

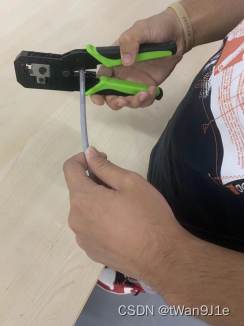

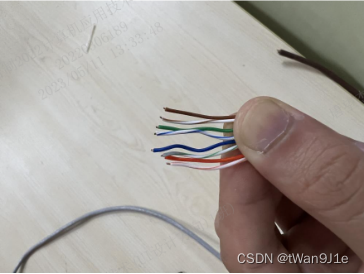

实训步骤： 1.将电缆放入压线钳的去皮位置，压紧并旋转一周割去约5cm的橡胶 2.将线内的十字型线剪至与外橡胶同齐的位置后将四条两两旋转的线理直并按照T568B的线序排列 3.将线理直并排序后留大拇指指甲盖的距离，再合适的位置减去合适的部位并留意减去的部位齐平 4.将双绞线整齐的按照T568B的线序插入塑料扣朝下的水晶头，直至在水晶头头部能看到每一条线的铜芯，尾部的橡胶要插进水晶头尾部三角塑料内 5.将水晶头和双绞线放入压线钳口处压实直至水晶头尾部的三角塑料抵住每一根双绞线 6.线的两端都做好后将其分别接到测线仪器上测试，如若接通的LED同时亮起且亮灯都能亮通则该线已制作完成。                                                         实训操作

实训体会与心得： 在实训时我学会了如何制作双绞线，并且了解到了其他的注意事项以及一些实训体会。关于实训的注意事项，主要有: 在剥线时不能够将线芯剪破，否则会在测试仪测试时不通畅; 双绞线的线序不能乱，并且要注意与水晶头接线标准是否相符合，否则也会测试错误: 在插线是也要与水晶头务必接触良好，否则线芯与探针接触不良也会照成测试错误; 在排线时，也要用自己的左手手指捏紧已经排序好的线条，在插入时在放开，否则芯线会移位; 也要注意双绞线的外皮进入水晶头后端夹住，否则在使用过程中会使双绞线的线芯松动，容易影响测试错误。 光学习知识是不够的，我们还需要学会如何引导自己，培养团队合作精神和严谨的处事态度。这些品质在我们的日常生活中以及职业生涯中都具有极高的价值。 在团队合作方面，我们要学会倾听别人的意见，尊重团队成员的多样性，发挥每个人的长处，以便更好地完成项目任务。遇到困难时，我们要互相帮助，鼓励团队成员共同成长。 对待事物严谨方面，我们要从细节做起，认真对待每一件事情。不论是在学习、工作还是生活中，我们都要有认真负责的态度，这样才能在面对挑战时保持冷静，更好地解决问题。正如你所提到的，在实训过程中，我们要珍惜每一个水晶头，即使有多余的水晶头，也不能随意浪费，而是应该保持严谨的态度，确保每一条线的制作质量。 通过这些努力，我们可以提高自己的综合能力，不仅在知识上得到丰富，还能在团队合作和人际关系方面取得更好的成果。在这个过程中，我们也会逐渐发现自己的潜力，激发出更大的自信和动力，为未来的发展奠定坚实的基础。
