更新说明

本方案与上一个版本做了大量更新，主要更新如下：
1：底层操作系统从 CentOS 更新为 Ubuntu Server 24.04 ；
2：环境预配置同步迭代为在 Ubuntu Server 上执行；
3：创建配置文件脚本彻底重构，实现多节点的动态支持；
4：Metrics、Ingress、Longhorn、kubesphere均更新为helm部署的方式；
5：Longhorn做了图形界面UI组件和真正提供存储的driver组件分离；
6：新增了kube-Prometheus+grafana组件，并做了数据持久化，提供集群监控；
7：新增了一个快速生成自签名证书的脚本。

部署组件

该 Kubernetes 部署过程中，对于部署环节，涉及多个组件，主要有 kubeadm 、kubelet 、kubectl。

kubeadm介绍

Kubeadm 为构建 Kubernetes 提供了便捷、高效的“最佳实践” ，该工具提供了初始化完整 Kubernetes 过程所需的组件，其主要命令及功能有：

  • kubeadm init：用于搭建 Kubernetes 控制平面节点；
  • kubeadm join：用于搭建 Kubernetes 工作节点并将其加入到集群中；
  • kubeadm upgrade：用于升级 Kubernetes 集群到新版本；
  • kubeadm token：用于管理 kubeadm join 使用的 token；
  • kubeadm reset：用于恢复（重置）通过 kubeadm init 或者 kubeadm join 命令对节点进行的任何变更；
  • kubeadm certs：用于管理 Kubernetes 证书；
  • kubeadm kubeconfig：用于管理 kubeconfig 文件；
  • kubeadm version：用于显示（查询）kubeadm 的版本信息；
  • kubeadm alpha：用于预览当前从社区收集到的反馈中的 kubeadm 特性。

更多参考：Kubeadm介绍

kubelet介绍

kubelet 是 Kubernetes 集群中用于操作 Docker 、containerd 等容器运行时的核心组件，需要在每个节点运行。通常该操作是基于 CRI 实现，kubelet 和 CRI 交互，以便于实现对 Kubernetes 的管控。

kubelet 主要用于配置容器网络、管理容器数据卷等容器全生命周期，对于 kubelet 而言，其主要的功能核心有：

  • Pod 更新事件；
  • Pod 生命周期管理；
  • 上报 Node 节点信息。

更多参考：kubelet介绍

kubectl介绍

kubectl 控制 Kubernetes 集群管理器，是作为 Kubernetes 的命令行工具，用于与 apiserver 进行通信，使用 kubectl 工具在 Kubernetes 上部署和管理应用程序。
使用 kubectl，可以检查群集资源的创建、删除和更新组件。
同时集成了大量子命令，可更便捷的管理 Kubernetes 集群，主要命令如下：

  • Kubetcl -h：显示子命令；
  • kubectl option：查看全局选项；
  • kubectl <command> --help：查看子命令帮助信息；
  • kubelet [command] [PARAMS] -o=<format>：设置输出格式，如json、yaml等；
  • Kubetcl explain [RESOURCE]：查看资源的定义。

更多参考：kubectl介绍

方案概述

方案介绍

本方案基于 kubeadm 部署工具实现完整生产环境可用的 Kubernetes 高可用集群，同时提供相关 Kubernetes 周边组件。
其主要信息如下：

  • 版本：Kubernetes 1.32.3 版本；
  • kubeadm：采用 kubeadm 部署 Kubernetes ；
  • OS：Ubuntu Server 24.04 LTS；
  • etcd：采用融合方式；
  • HAProxy：以系统systemd形式运行，提供反向代理至3个master 6443端口；
  • KeepAlived：用于实现 apiserver 的高可用；
  • KubeSphere：是基于 Kubernetes 内核的分布式多租户商用云原生操作系统。在开源能力的基础上，在多云集群管理、微服务治理、应用管理等多个核心业务场景进行功能延伸。
  • Prometheus+Grafana：用于集群监控；
  • 其他主要部署组件包括：
    • Metrics：度量组件，用于提供相关监控指标；
    • Dashboard：Kubernetes 集群的前端图形界面；
    • Helm：Kubernetes Helm 包管理器工具，用于后续使用 helm 整合包快速部署应用；
    • Ingress：Kubernetes 服务暴露应用，用于提供7层的负载均衡，类似 Nginx，可建立外部和内部的多个映射规则；
    • containerd：Kubernetes 底层容器时；
    • Longhorn：Kubernetes 动态存储组件，用于提供 Kubernetes 的持久存储。

提示：本方案部署所使用脚本均由本人提供，可能不定期更新。

部署规划

节点规划
节点主机名 IP 类型 可运行服务/组件
master01 172.24.8.181 Kubernetes master节点 kubeadm、kubelet、kubectl、KeepAlived、containerdetcd、kube-apiserver、kube-scheduler、kube-controller-manager、calicodashboard、metrics、ingress、Longhorn ui节点、Prometheus+Grafana节点KubeSphere节点
master02 172.24.8.182 Kubernetes master节点 kubeadm、kubelet、kubectl、KeepAlived、containerdetcd、kube-apiserver、kube-scheduler、kube-controller-manager、calicodashboard、metrics、ingress、Longhorn ui节点、Prometheus+Grafana节点KubeSphere节点
master03 172.24.8.183 Kubernetes master节点 kubeadm、kubelet、kubectl、KeepAlived、containerdetcd、kube-apiserver、kube-scheduler、kube-controller-manager、calicodashboard、metrics、ingress、Longhorn ui节点、Prometheus+Grafana节点KubeSphere节点
worker01 172.24.8.184 Kubernetes worker节点 kubelet、containerd、calico、metrics、Longhorn driver节点Prometheus+Grafana节点、KubeSphere节点
worker02 172.24.8.185 Kubernetes worker节点 kubelet、containerd、calico、metrics、Longhorn driver节点Prometheus+Grafana节点、KubeSphere节点
worker03 172.24.8.186 Kubernetes worker节点 kubelet、containerd、calico、metrics、Longhorn driver节点Prometheus+Grafana节点、KubeSphere节点

Kubernetes集群高可用主要指的是控制平面的高可用，多个Master节点组件（通常为奇数）和Etcd组件的高可用，worker节点通过前端负载均衡VIP（ 172.24.8.180 ）连接到Master。

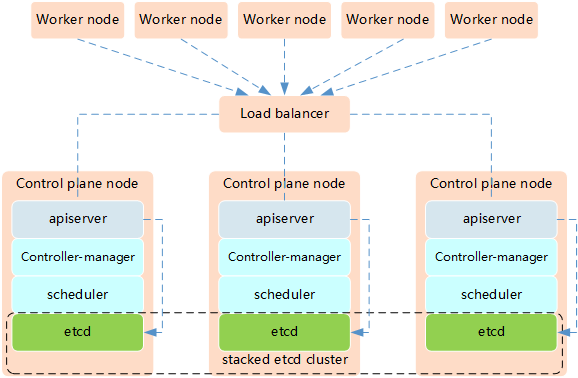

架构图

Kubernetes高可用架构中etcd与Master节点组件混合部署方式特点：

  • 所需服务器节点资源少，具备超融合架构特点
  • 部署简单，利于管理
  • 容易进行横向扩展
  • etcd复用Kubernetes的高可用
  • 存在一定风险，如一台master主机挂了，master和etcd都少了一个节点，集群冗余度受到一定影响

提示：本实验使用Keepalived+HAProxy架构实现Kubernetes的高可用。

主机名配置

需要对所有节点主机名进行相应配置。

root@localhost:~# hostnamectl set-hostname master01	    #其他节点依次修改

提示：如上需要在所有节点修改对应的主机名。\

生产环境通常建议在内网部署dns服务器，使用dns服务器进行解析，本指南采用本地hosts文件名进行解析。
如下hosts文件修改仅需在master01执行，后续使用批量分发至其他所有节点。

root@master01:~# cat >> /etc/hosts << EOF
172.24.8.181 master01
172.24.8.182 master02
172.24.8.183 master03
172.24.8.184 worker01
172.24.8.185 worker02
172.24.8.186 worker03
EOF

提示：如上仅需在master01节点上操作。\

变量准备

为实现自动化部署，自动化分发相关文件，提前定义相关主机名、IP组、变量等。

root@master01:~# wget http://down.linuxsb.com/mydeploy/k8s/v1.32.3/environment.sh

root@master01:~# vi environment.sh            #确认相关主机名和IP
#!/bin/bash
#***************************************************************#
# ScriptName: environment.sh
# Author: xhy
# Create Date: 2025-02-22 01:44
# Modify Author: xhy
# Modify Date: 2025-02-22 01:44
# Version: v1
#***************************************************************#

# 集群 MASTER 机器 IP 数组
export MASTER_IPS=(172.24.8.181 172.24.8.182 172.24.8.183)

# 集群 MASTER IP 对应的主机名数组
export MASTER_NAMES=(master01 master02 master03)

# 集群 NODE 机器 IP 数组
export NODE_IPS=(172.24.8.184 172.24.8.185 172.24.8.186)

# 集群 NODE IP 对应的主机名数组
export NODE_NAMES=(worker01 worker02 worker03)

# 集群所有机器 IP 数组
export ALL_IPS=(172.24.8.181 172.24.8.182 172.24.8.183 172.24.8.184 172.24.8.185 172.24.8.186)

# 集群所有IP 对应的主机名数组
export ALL_NAMES=(master01 master02 master03 worker01 worker02 worker03)

提示：如上仅需在master01节点上操作。\

互信配置

为了方便远程分发文件和执行命令，本方案配置master01节点到其它节点的 ssh信任关系，即免秘钥管理所有其他节点。

root@master01:~# source environment.sh                                #载入变量

root@master01:~# ssh-keygen -f ~/.ssh/id_rsa -N ''
root@master01:~# for all_ip in ${ALL_IPS[@]}
  do
    echo -e "\n\n\033[33m[INFO] >>> ${all_ip}...\033[0m"
    ssh-copy-id -i ~/.ssh/id_rsa.pub root@${all_ip}
  done

root@master01:~# for all_name in ${ALL_NAMES[@]}
  do
    echo -e "\n\n\033[33m[INFO] >>> ${all_name}...\033[0m"
    ssh-copy-id -i ~/.ssh/id_rsa.pub root@${all_name}
  done

提示：如上仅需在master01节点上操作。\

环境预配置

kubeadm本身仅用于部署Kubernetes集群，在正式使用kubeadm部署Kubernetes集群之前需要对操作系统环境进行准备，即环境预配置。
环境的预配置本方案使用脚本自动完成。
使用如下脚本对基础环境进行初始化，主要功能包括：

  • 安装containerd，Kubernetes平台底层的容器组件
  • 关闭SELinux及防火墙
  • 优化相关内核参数，针对生产环境Kubernetes集群的基础系统调优配置
  • 关闭swap
  • 设置相关模块，主要为转发模块
  • 配置相关基础软件，部署Kubernetes集群所需要的基础依赖包
  • 创建container所使用的独立目录
  • 配置crictl和运行时的连接，便于后期使用crictl命令

提示：后续ctr命令下载镜像的时候，若需要使用containerd的加速，必须带上–hosts-dir，ctr当前环境所管理的镜像都属于k8s.io，因此创建一个别名。

root@master01:~# wget http://down.linuxsb.com/mydeploy/k8s/v1.32.3/uk8spreconfig.sh

root@master01:~# vim uk8spreconfig.sh
#!/bin/bash
#***************************************************************#
# ScriptName: uk8spreconfig.sh
# Author: xhy
# Create Date: 2025-03-29 12:30
# Modify Author: xhy
# Modify Date: 2025-03-29 21:06
# Version: v1
#***************************************************************#

# Initialize the machine. This needs to be executed on every machine.
apt update && apt upgrade -y && apt autoremove -y

# Install package
sudo apt -y install conntrack ntpdate ntp ipvsadm ipset jq iptables sysstat wget

# Add Docker's official GPG key
sudo apt -y install ca-certificates curl gnupg
sudo install -m 0755 -d /etc/apt/keyrings
sudo curl -fsSL https://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo gpg --dearmor -o /etc/apt/keyrings/docker.gpg
sudo chmod a+r /etc/apt/keyrings/docker.gpg

# Add the repository to Apt sources:
echo \
  "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] https://mirrors.aliyun.com/docker-ce/linux/ubuntu \
  "$(. /etc/os-release && echo "$VERSION_CODENAME")" stable" | \
  sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
sudo apt update

# Install and config containerd
apt-cache madison containerd
sudo apt -y install containerd.io
sleep 3s

mkdir -p /etc/containerd/certs.d/docker.io
mkdir -p /data/containerd

cat > /etc/containerd/config.toml <<EOF
disabled_plugins = ["io.containerd.internal.v1.restart"]
root = "/data/containerd"
version = 2

[plugins]

  [plugins."io.containerd.grpc.v1.cri"]
#    sandbox_image = "registry.k8s.io/pause:3.10"
    sandbox_image = "registry.aliyuncs.com/google_containers/pause:3.10"

    [plugins."io.containerd.grpc.v1.cri".containerd]

      [plugins."io.containerd.grpc.v1.cri".containerd.runtimes]

        [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc]
          runtime_type = "io.containerd.runc.v2"

          [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
            SystemdCgroup = true

    [plugins."io.containerd.grpc.v1.cri".registry]
      config_path = "/etc/containerd/certs.d"

  [plugins."io.containerd.runtime.v1.linux"]
    shim_debug = true
EOF

cat > /etc/containerd/certs.d/docker.io/hosts.toml <<EOF
server = "https://registry-1.docker.io"

[host."https://docker.1ms.run"]
  capabilities = ["pull", "resolve", "push"]

[host."https://dbzucv6w.mirror.aliyuncs.com"]
  capabilities = ["pull", "resolve", "push"]

[host."https://docker.xuanyuan.me"]
  capabilities = ["pull", "resolve", "push"]
EOF

# config crictl & containerd
cat > /etc/crictl.yaml <<EOF
runtime-endpoint: unix:///run/containerd/containerd.sock
image-endpoint: unix:///run/containerd/containerd.sock
timeout: 10
debug: false
EOF

echo 'alias ctrpull="ctr -n k8s.io images pull --hosts-dir /etc/containerd/certs.d"' >> /etc/profile.d/custom_bash.sh

systemctl restart containerd
systemctl enable containerd --now

# Turn off and disable the firewalld.
systemctl disable ufw --now || true

# Modify related kernel parameters & Disable the swap.
cat > /etc/sysctl.d/k8s.conf << EOF
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.tcp_tw_recycle = 0
vm.swappiness = 0
vm.overcommit_memory = 1
vm.panic_on_oom = 0
net.ipv6.conf.all.disable_ipv6 = 1
EOF
sysctl -p /etc/sysctl.d/k8s.conf >&/dev/null
swapoff -a
sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab
modprobe br_netfilter
modprobe overlay

sysctl --system

# Add ipvs modules
cat > /etc/modules-load.d/ipvs.conf <<EOF
ip_vs
ip_vs_rr
ip_vs_wrr
ip_vs_sh
nf_conntrack
br_netfilter
overlay
EOF

systemctl restart systemd-modules-load.service

提示：containerd 镜像加速配置更多可参考：

containerd配置镜像加速器 containerd官方加速配置

提示：如上仅需在master01节点上操作，建议初始化完后进行重启。\

root@master01:~# source environment.sh
root@master01:~# chmod +x *.sh
root@master01:~# for all_ip in ${ALL_IPS[@]}
  do
    echo -e "\n\n\033[33m[INFO] >>> ${all_ip}...\033[0m"
    sleep 2
    scp -rp /etc/hosts root@${all_ip}:/etc/hosts
    scp -rp uk8spreconfig.sh root@${all_ip}:/root/
    ssh root@${all_ip} "bash /root/uk8spreconfig.sh"
  done

提示：如上仅需在master01节点上操作。\

部署高可用组件

HAProxy安装

HAProxy是可提供高可用性、负载均衡以及基于TCP(从而可以反向代理kubeapiserver等应用)和HTTP应用的代理，支持虚拟主机，它是免费、快速并且可靠的一种高可用解决方案。

root@master01:~# HAVERSION=3.1.6
root@master01:~# LHAVERSION=$(echo ${HAVERSION} | cut -d. -f1,2)

root@master01:~# wget https://mirrors.huaweicloud.com/haproxy/${LHAVERSION}/src/haproxy-${HAVERSION}.tar.gz

root@master01:~# for master_ip in "${MASTER_IPS[@]}"
  do
    echo -e "\n\n\033[33m[INFO] >>> ${master_ip}...\033[0m"
    sleep 2
    ssh root@${master_ip} "apt-get -y install binutils gcc make  wget openssh-client libssl-dev libpcre2-dev zlib1g-dev"
    scp -rp haproxy-${HAVERSION}.tar.gz root@${master_ip}:/root/
    ssh root@${master_ip} "tar -zxvf haproxy-${HAVERSION}.tar.gz"
    ssh root@${master_ip} "cd haproxy-${HAVERSION}/ && make USE_OPENSSL=1 TARGET=linux-glibc USE_PCRE2=1 USE_ZLIB=1 PREFIX=/usr/local/haprpxy && make install PREFIX=/usr/local/haproxy"
    ssh root@${master_ip} "cp /usr/local/haproxy/sbin/haproxy /usr/sbin/"
    ssh root@${master_ip} "useradd -r haproxy && usermod -G haproxy haproxy"
    ssh root@${master_ip} "mkdir -p /etc/haproxy && mkdir -p /etc/haproxy/conf.d && cp -r /root/haproxy-${HAVERSION}/examples/errorfiles/ /usr/local/haproxy/"
  done

提示：如上仅需在master01节点上操作,，在ubuntu 24.04上需要明确指定 USE_PCRE2 ，使用 libssl-dev 和 libpcre2-dev 相关库文件。\

提示：Haproxy官方参考： https://docs.haproxy.org/ 。

KeepAlived安装

KeepAlived 是一个基于VRRP协议来实现的LVS服务高可用方案，可以解决静态路由出现的单点故障问题。
本方案3台master节点均部署并运行Keepalived，一台为主服务器（MASTER），另外两台为备份服务器（BACKUP）。
Master集群外表现为一个VIP，主服务器会发送特定的消息给备份服务器，当备份服务器收不到这个消息的时候，即主服务器宕机的时候，备份服务器就会接管虚拟IP，继续提供服务，从而保证了高可用性。

root@master01:~# KPVERSION=2.3.2
root@master01:~# LKPVERSION=$(echo ${HAVERSION} | cut -d. -f1,2)
root@master01:~# wget https://www.keepalived.org/software/keepalived-${KPVERSION}.tar.gz

root@master01:~# for master_ip in "${MASTER_IPS[@]}"
  do
    echo -e "\n\n\033[33m[INFO] >>> ${master_ip}...\033[0m"
    sleep 2
    ssh root@${master_ip} "apt-get -y install curl gcc make libnl-3-dev libnl-genl-3-dev
"
    scp -rp keepalived-${KPVERSION}.tar.gz root@${master_ip}:/root/
    ssh root@${master_ip} "tar -zxvf keepalived-${KPVERSION}.tar.gz"
    ssh root@${master_ip} "cd keepalived-${KPVERSION}/ && ./configure --sysconf=/etc --prefix=/usr/local/keepalived && make && make install"
    ssh root@${master_ip} "cd keepalived-${KPVERSION}/ && cp -a keepalived/keepalived.service /usr/lib/systemd/system/"
    ssh root@${master_ip} "systemctl daemon-reload && systemctl enable keepalived"
  done

提示：如上仅需在master01节点上操作。\

提示：KeepAlive官方参考： https://www.keepalived.org/manpage.html 。

创建配置文件

创建集群部署所需的相关组件配置，采用脚本自动化创建相关配置文件。

root@master01:~# wget http://down.linuxsb.com/mydeploy/k8s/v1.32.3/uk8sconfig.sh				#拉取自动部署脚本

root@master01:~# vim uk8sconfig.sh
#!/bin/bash
#***************************************************************#
# ScriptName: uk8sconfig.sh
# Author: xhy
# Create Date: 2025-03-29 13:01
# Modify Author: xhy
# Modify Date: 2025-03-29 21:32
# Version: v1
#***************************************************************#

#######################################
# 全局变量配置区
#######################################
echo -e "\n\033[33m[INFO] 开始定义全局参数...\033[0m"
sleep 1

declare -A NODES=(
    [master01]="172.24.8.181"
    [master02]="172.24.8.182"
    [master03]="172.24.8.183"
)

# 公共参数
K8SHA_VERSION=v1.32.3
K8SHA_VIP="172.24.8.180"
K8SHA_PORT="6443"
K8SHA_AUTH="ilovek8s"
K8SHA_PODCIDR="10.10.0.0/16"
K8SHA_SVCCIDR="10.20.0.0/16"
K8SHA_DNSIP="10.20.0.10"
K8SHA_NETINF="eth0"

echo -e "\n\033[32m[SUCCESS] 全局参数定义已完成...\033[0m"

set -euo pipefail  # 启用严格模式

#######################################
# 函数定义区
#######################################
# 创建目录结构
init_dirs() {

    echo -e "\n\033[33m[INFO] 开始创建目录结构...\033[0m"
    sleep 1

    for node in "${
    !NODES[@]}"; do
        mkdir -p k8sdir/${node}/{
   keepalived,haproxy}
    done
    mkdir -p k8sdir/{
   keepalived,haproxy,init}

    echo -e "\n\033[32m[SUCCESS] 目录结构创建已完成...\033[0m"
}

# 下载基础配置文件
download_templates() {

    echo -e "\n\033[33m[INFO] 开始下载模板文件...\033[0m"
    sleep 1

    # Keepalived模板
    wget -qcP k8sdir/keepalived/ http://down.linuxsb.com/mydeploy/k8s/common/{
   uk8s-keepalived.conf.tpl,uk8s-check-apiserver.sh}

    # HAProxy模板
    wget -qcP k8sdir/haproxy/ http://down.linuxsb.com/mydeploy/k8s/common/{
   uk8s-haproxy.cfg.tpl,k8s-haproxy.service}

    # k8s配置模板
    wget -qcP k8sdir/init/ http://down.linuxsb.com/mydeploy/k8s/${K8SHA_VERSION}/ukubeadm-config.yaml.tpl

    echo -e "\n\033[32m[SUCCESS] 模板文件下载已完成...\033[0m"
}

# 生成HAProxy配置
gen_haproxy_conf() {

    echo -e "\n\033[33m[INFO] 生成 HAProxy 配置...\033[0m"
    sleep 1

    local backend_servers=
最低0.47元/天 解锁文章
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

木二_

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
