模电设计学习笔记（一）

跟随器（缓冲器）的设计

跟随器：简单地说就是输出信号与输入信号几乎相等，又名缓冲器。

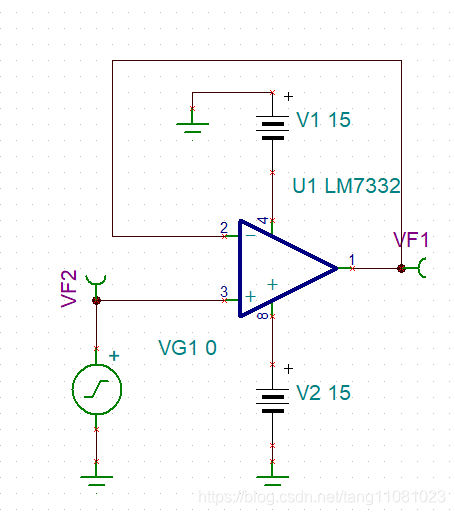

跟随器就是用来隔离信号电路与负载。可以用来提高信号电路的带动负载的能力。如下图就是一个用运运放搭建的跟随器电路。

设计一个跟随器要先定量的分析设计的需求，在根据分析所得的数据进行选型设计。

例如：

设计目标：

输入(V)		输出(V)		频率(KHz)	电源(V)
最小	最大
