运算放大器基础2——用作缓冲器/跟随器

今天我们学习带有反馈的运放电路。最简单的反馈,就是将运放输出直接接到运放的反相输入端,这种电路有一个特定的名称——“缓冲器/跟随器”(Buffer Amplifier),其输出总是跟随着输入,主要的作用是阻抗变换。以下,我们来逐一分析。


一、缓冲器/跟随器

对于任何有反馈的运放电路,我们需要记住两条原则:

  • 运放反相和正相输入端电压总是相等
  • 运放反相和正相输入端没有电流输入

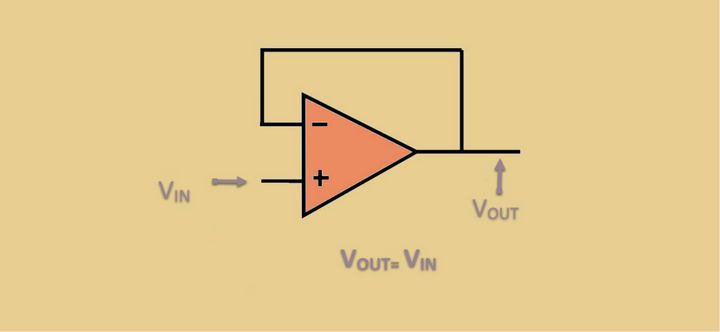

运放作为缓冲器的电路如下:

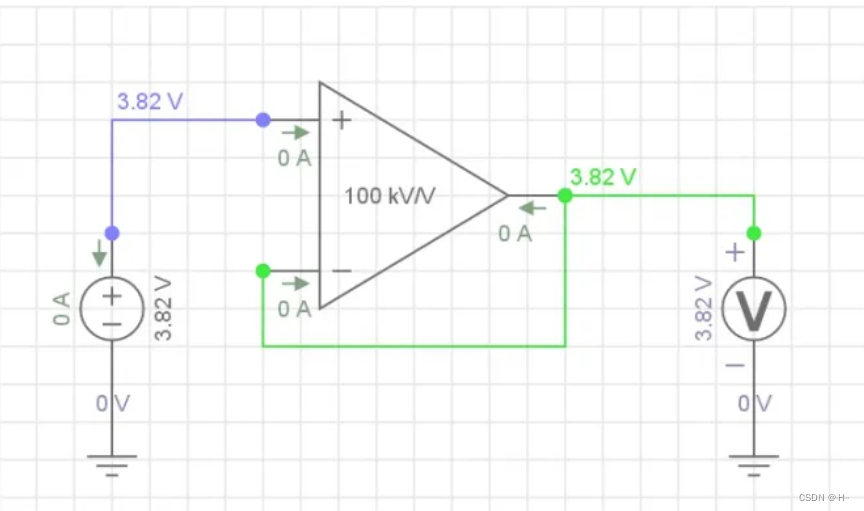

                                                                图1-运放作为缓冲器电路

对于缓冲器电路,由于输出直接连接了反相输入,根据上述两条原则,所以Vout = Vin+ = Vin-。

可见,运放此时并没有放大电压,那运放起了什么作用?

答案是阻抗变换。


二、阻抗变换

我们知道电源有内阻,负载有阻抗(不考虑频率响应的话,阻抗就等于电阻)。

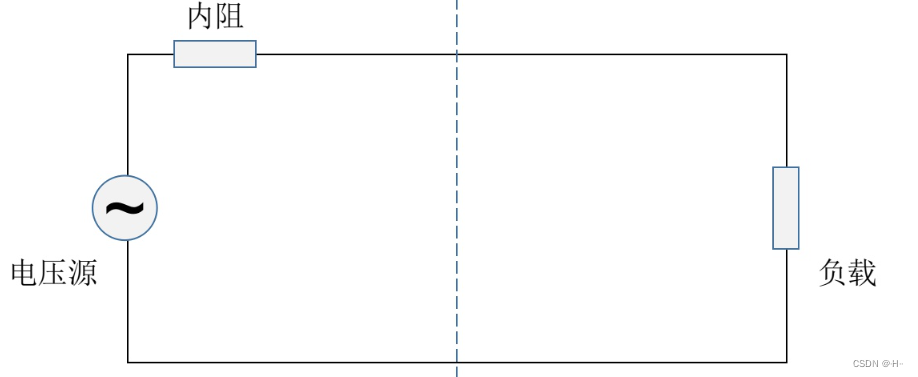

                                                        图2-电源内阻与负载阻抗

对于电压型负载来说,电源内阻越小、负载阻抗越大越好,这样它获得的电压越大。

如果电源内阻较大,而负载阻抗较小,那负载就无法获得较高份额的电压。

对于这种情况,需要加入缓冲器:

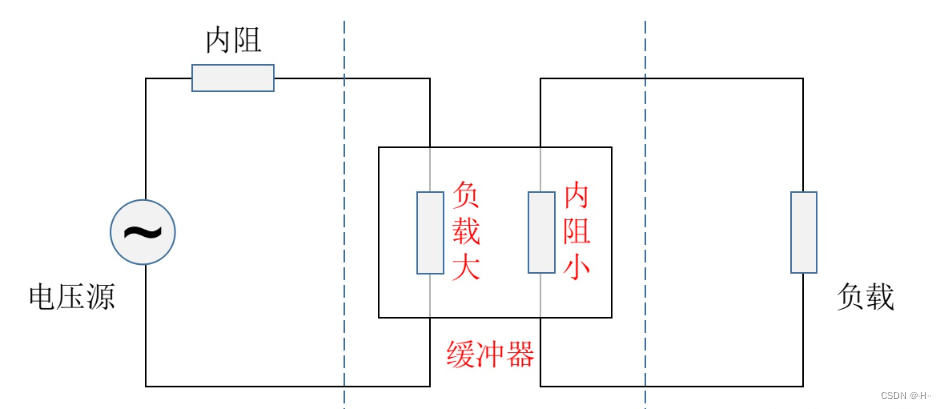

                                                图3-通过运放缓冲器作为阻抗变换

缓冲器的特点是输入阻抗无穷大,而输出阻抗又很小,在它后面接上负载,可以让负载保证获得较大电压。


三、缓冲器/跟随器案例

我们来构建一个案例,如下图,电源输入是12V,通过稳压二极管获得9V电压,后又经过两个10KΩ电阻分压获得4.5V电压,并以此为负载供电。

那么,假设我们的负载是200Ω,如果直接到10KΩ电阻上,负载上的电压是多少呢?还是4.5V吗?

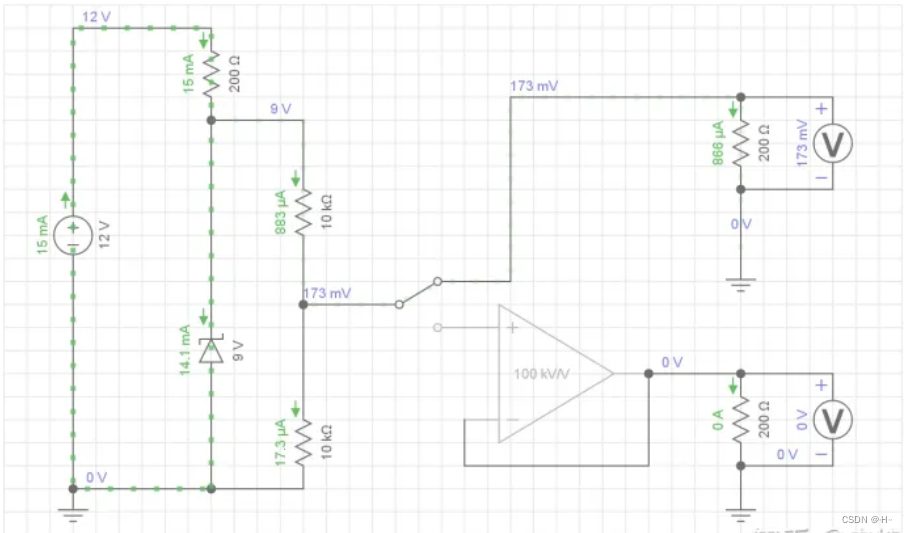

                                图4-负载直接接在10KΩ电阻上,负载电压降低

可见,实际负载的电压只有173mV。大家可以通过KVL公式(基尔霍夫电压定律)计算一下是不是这个结果。

如果通过运放缓冲器接到10KΩ电阻上,是什么结果呢?

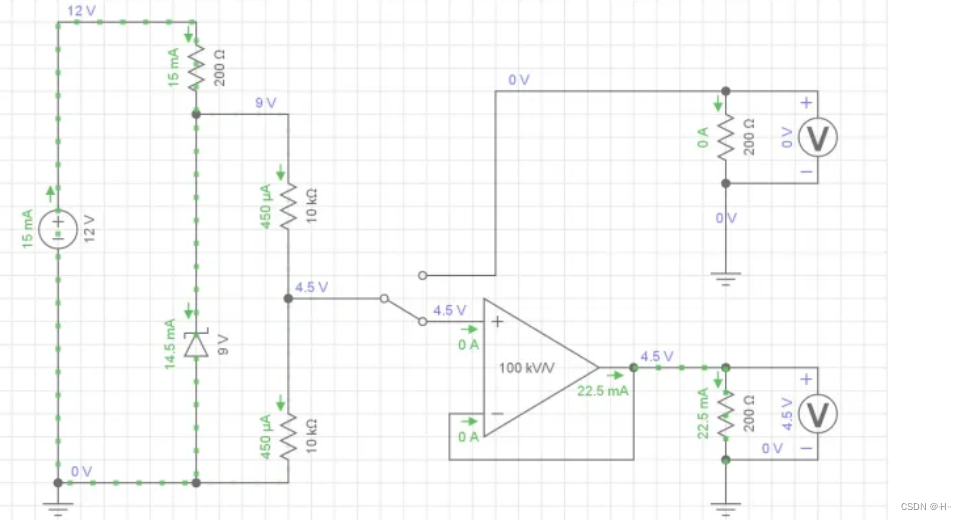

                                 图5-负载通过缓冲器接在10KΩ电阻上,负载电压稳定

可见,由于运放的高输入阻抗、低输出阻抗,使得最终负载获得的电压还是4.5V。
