模电学习笔记（十五）

压控增益放大器

压控放大器，顾名思义就是利用电压来控制运放的增益。而利用MCU控制的放大器叫做程控增益放大器，下面我们来看看压控增益放大器。

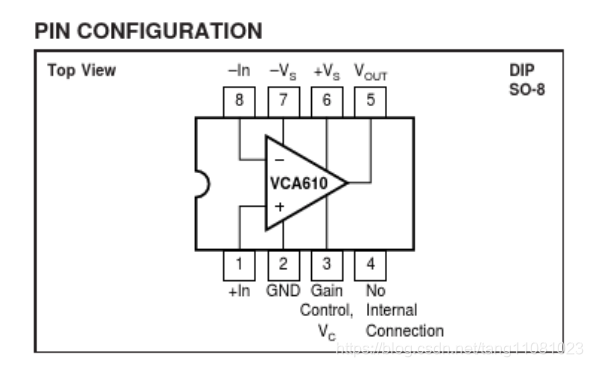

首先使用VCA610压控增益放大器。

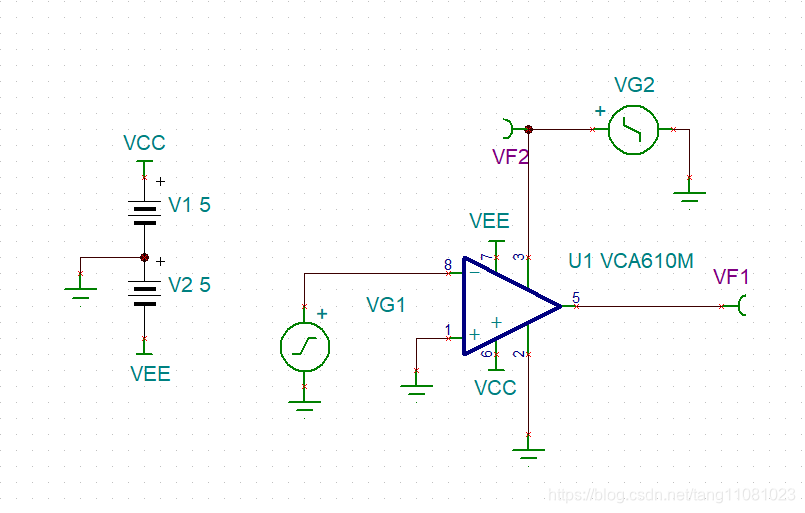

如上图我们可以看见它的反相端接入信号，3端口为压控端接电压信号，再次我们使得电压发生器产生三角波，利用其中的一段来模拟0~-2V的电压，以实现压控。

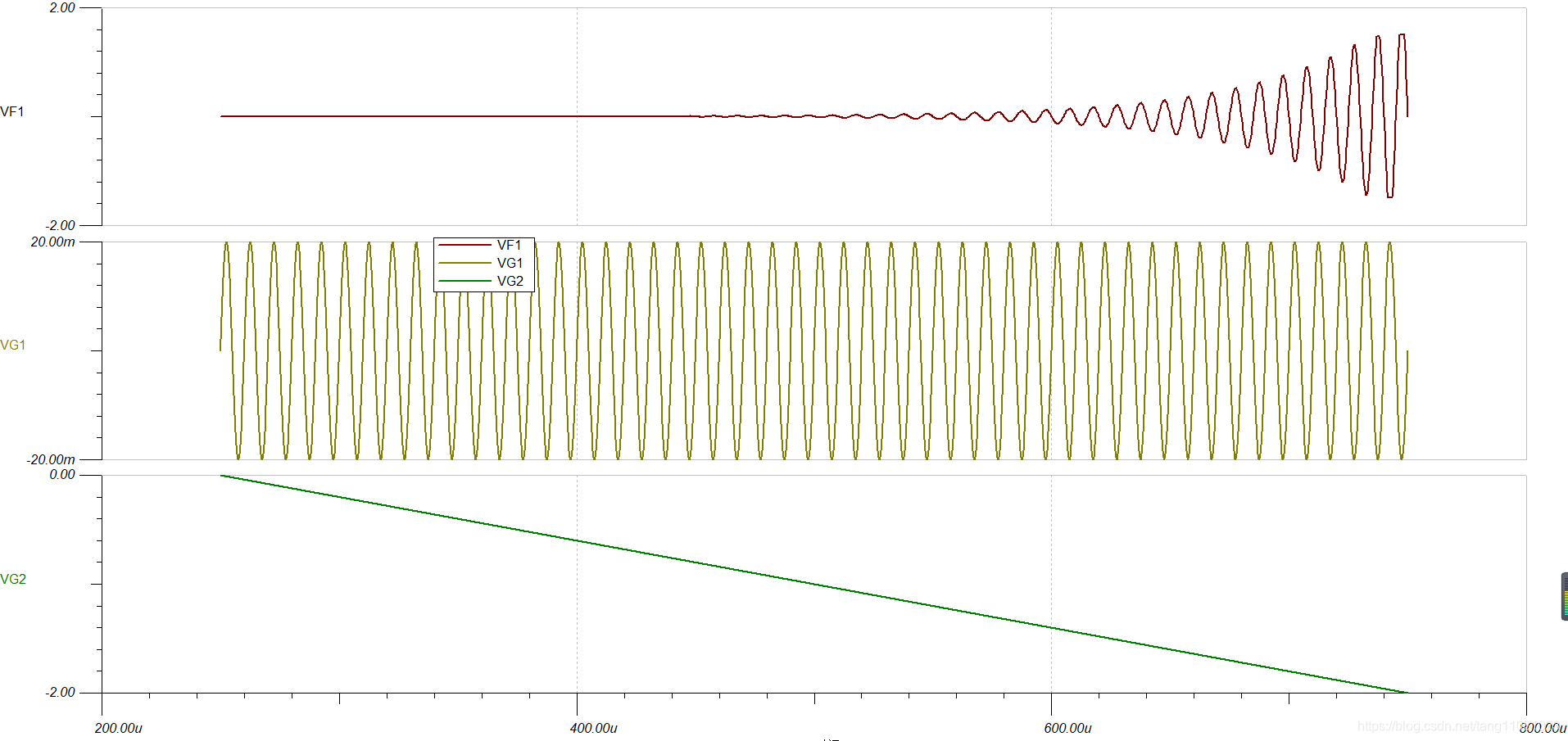

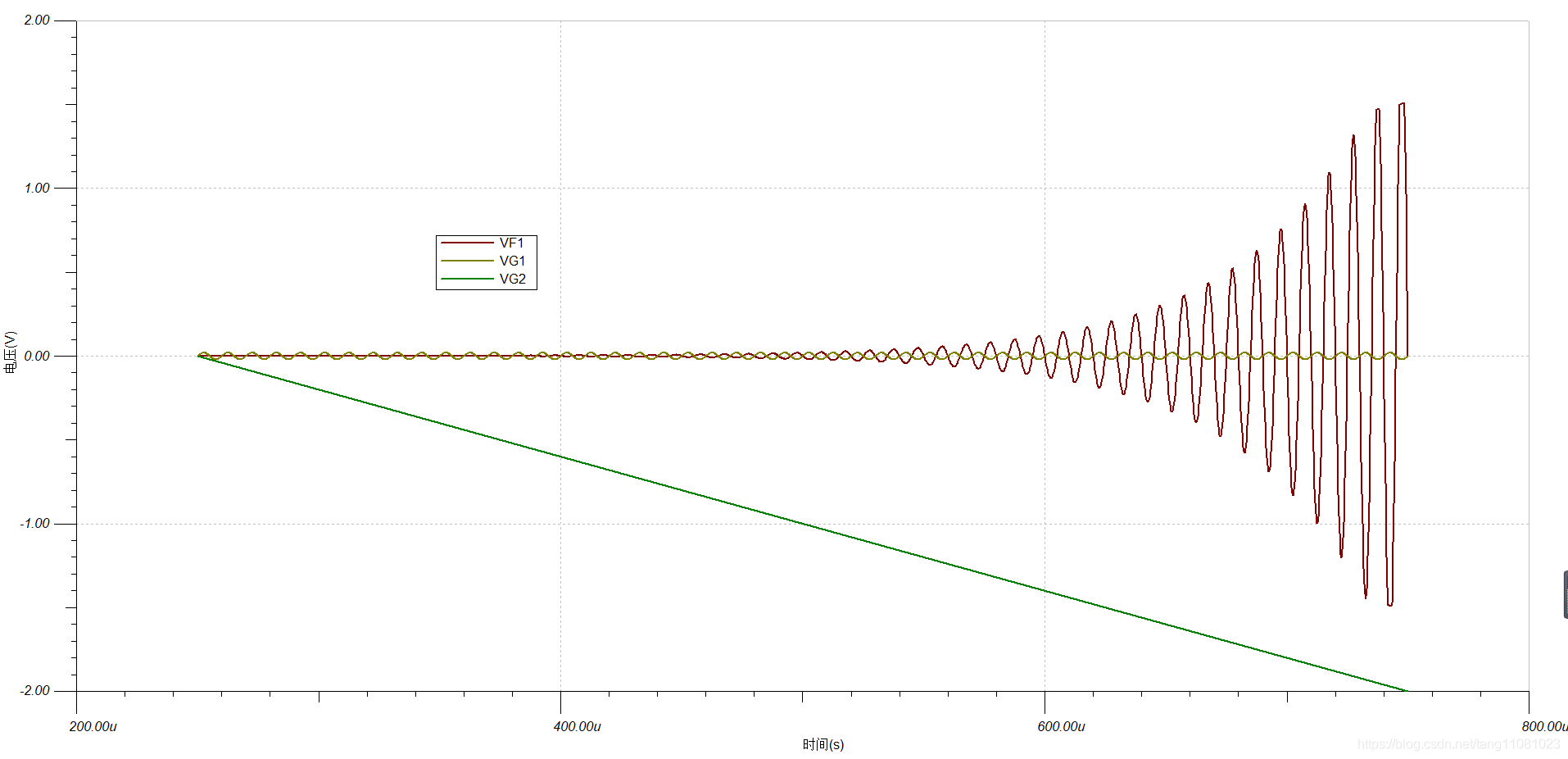

仿真结果：

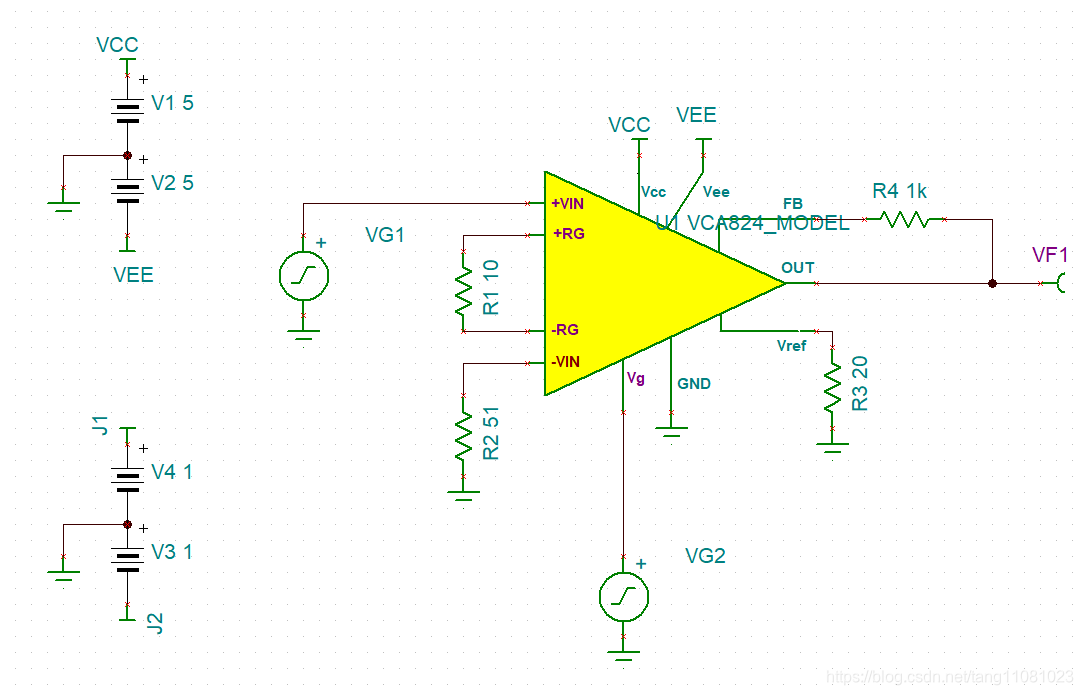

下面利用VCA824

VCA824也是压控增益放大器，不同的是&#
