模电学习笔记（八）

差分放大器

差分放大器它不同于普通的运放，它无需外接电阻可直接构成差分放大电路，将两个信号的差值放大特定的倍数。

差分放大器是将由运放构成减法电路外部的电阻集成到运放内部，利用激光微调技术将电阻的阻值调整到极高的精度，以此来减小误差。

下面以INA143为例：

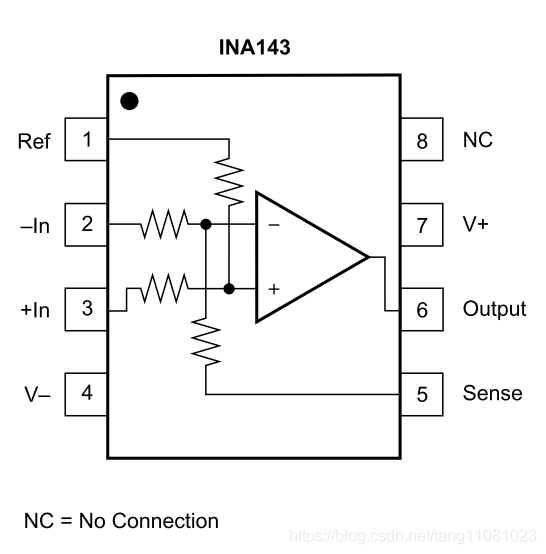

如上图可以看出，在INA143内部已经集成了电阻直接构成了差分放大。下面来看一下此差放的几种接法：

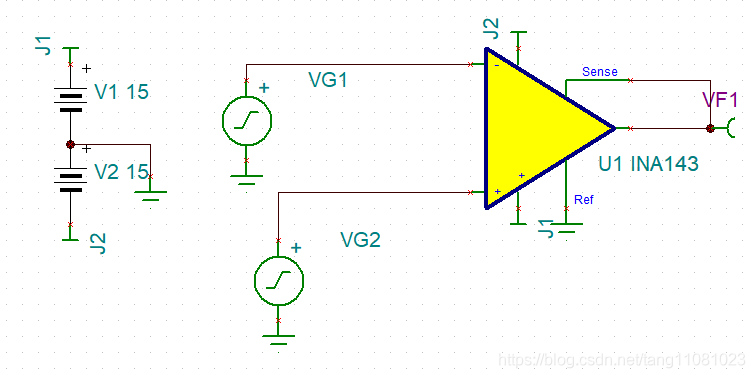

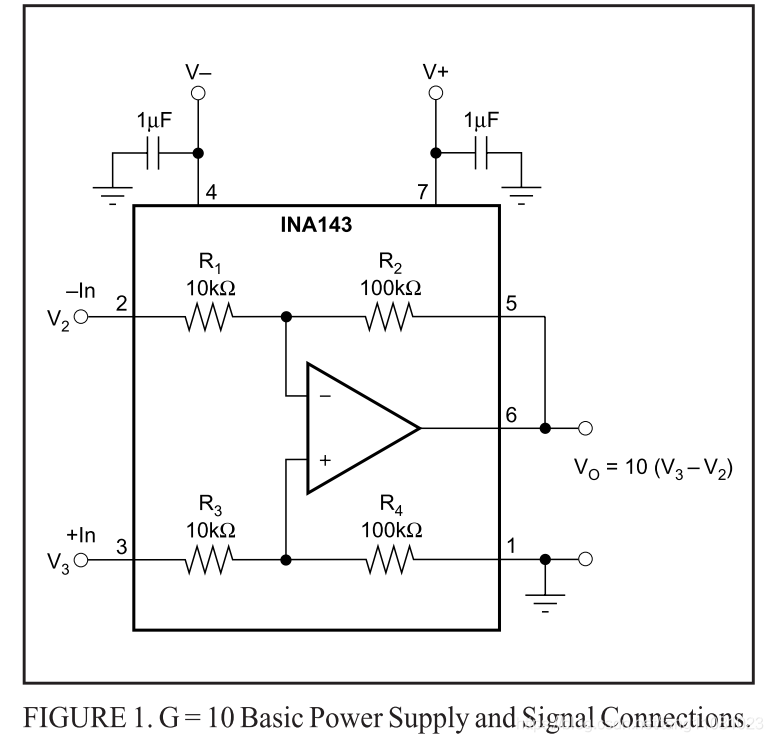

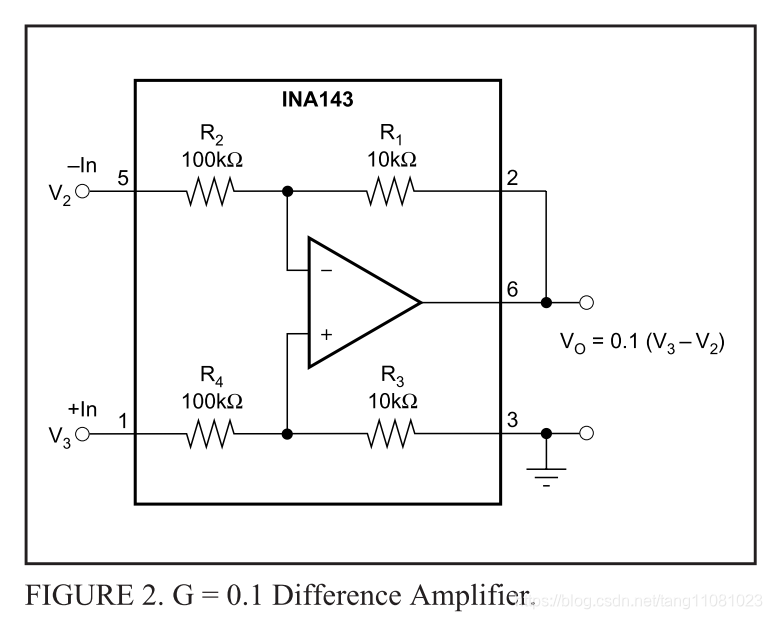

如上图所示为10倍的差分放大，由于电阻结构的对称，反过来也可构成0.1倍的差分放大如下图所示：
