1. 背景

最近买东西遇到挑选USB，一时看的有点晕，于是去梳理了一下USB的相关知识点，接口和协议。
理完之后发现思路清晰很多，所以分享在此。

2. 关键知识点

其实乍一看很乱，但是要记住的真不多，无非 USB版本有7种，USB接口有7种，以及2者之前的对应关系。

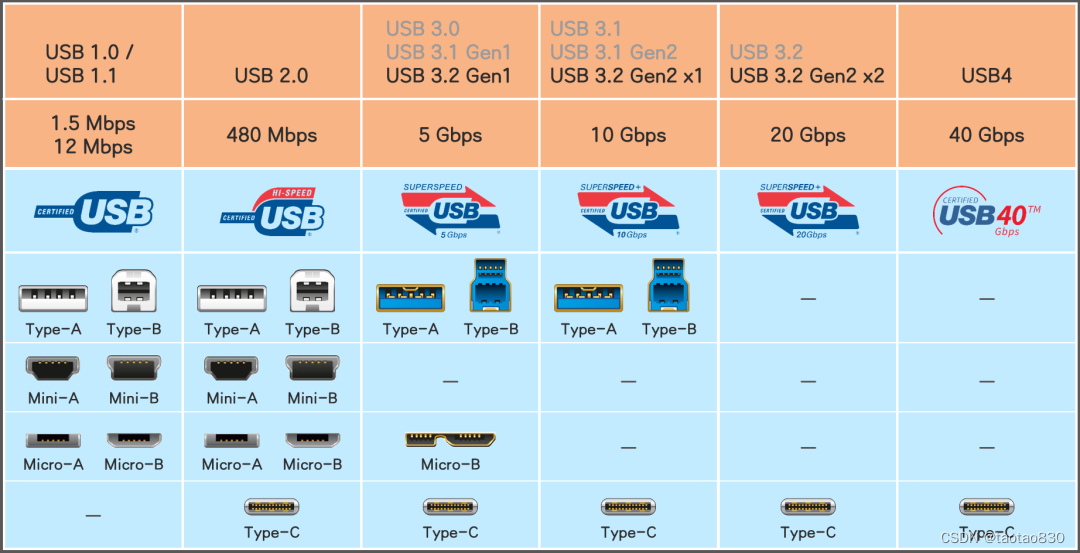

发现这张全图，基本涵盖一切知识点。
在这里插入图片描述

2.1 USB协议版本

USB协议目前一共有7个版本。

usb1.0
usb1.1
usb2.0
usb3.0
usb3.1
usb3.2
usb4.0

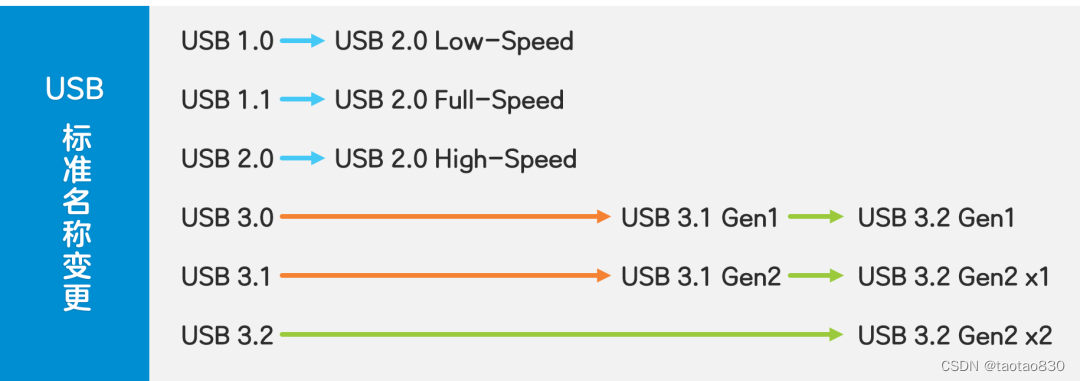

让人绕的晕的原因是，这些版本大多经历过改名（USB是个好东西，USB协会名字起的一言难尽）
在这里插入图片描述

名称	名称	名称	发布时间	速度
USB1.0	USB2.0 Low Speed		1996.01	1.5 Mbps
USB1.1	USB2.0 Full Speed		1998.09	12 Mbps
USB2.0	USB2.0 High Speed		2000.04	480 Mbps
USB3.0	USB3.1 Gen1	USB3.2 Gen1	2008.11	5 Gbps
USB3.1	USB3.1 Gen2	USB3.2 Gen2	2013.07	10 Gbps
USB3.2		USB3.2 Gen2x2	2017.09	20 Gbps
USB4.0			2019.09	40 Gbps

吐槽1：
这个糟糕的命名让很多奸商转空子，分明是USB3.0的设备，非说自己是USB3.2。但是真要细究人家也没骗人，3.0就是3.2 gen1。怪就怪这个饶人的名字把！
吐槽2
USB4 的新版本又改了命名规则。
实在无力吐槽了，不想记录了。

2.2 USB接口版本

USB接口目前也是7种。

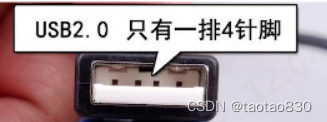

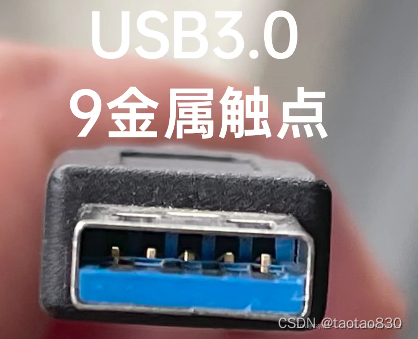

（但是再按协议分就又细分了，比如microA在USB2.0 和 USB3.0的外形就不一样了，比如standA 在 USB2.0 和 USB3.0的接口触电也不一样……）

Stand-TypeA

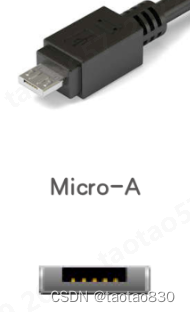

Micro-TypeA
Mini-TypeA

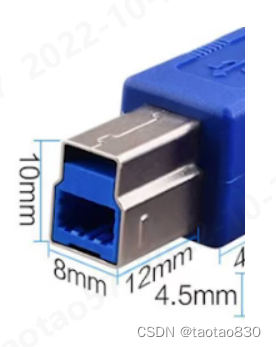

Stand-TypeB
Macro-TypeB
Mini-TypeB
TypeC

2.3 二者之间的对应关系

名称	USB1.0	USB1.1	USB2.0	USB3.0	USB3.1	USB3.2	USB4
Stand A
Mini A
Micro A
Stand B
MiniB
Micro B
typeC
可以看出，

USB4开始只支持typeC
mini A/B 只支持到usb2.0

3. 总结

大一统一定是趋势，目前看来，typeC就是未来的趋势。
欧洲已经立法了，非typeC的设备不予售卖了。真的拍手称快。
也许这次苹果的lighting都刚不动了。
那些落后的各种线就早点退役吧，家里扔的乱七八糟的线头。
唯一担心的就是虽然都是typeC，大家也都用的裁剪版，内部线也不走完整的。到时候也是头疼。
为防止混淆，只能高价买几根完整线了，虽然大部分时候也只是用来充电。
