S7-1200做主站，读取485从站数据

；使用V3.1版本  Modbus_Comm_Load

; 使用V3.1版本  Modbus_Master

（版本不同，指令方式稍有不同，记录下）

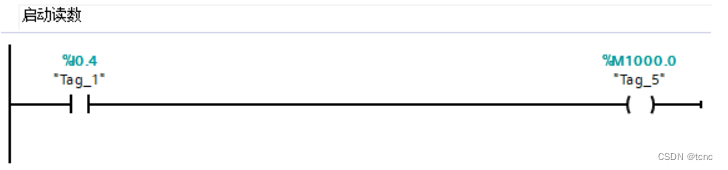

1)启动读数地址定义

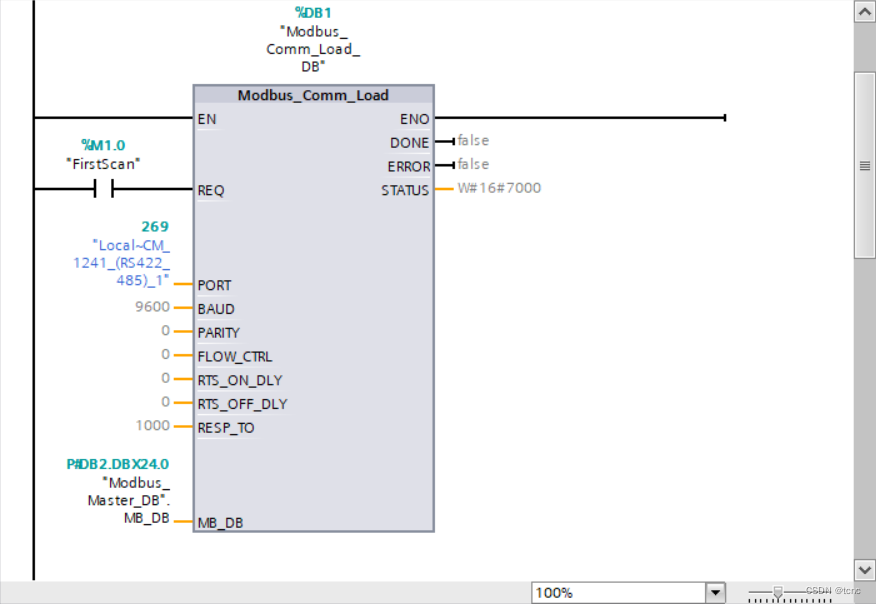

2）Modbus主站初始化

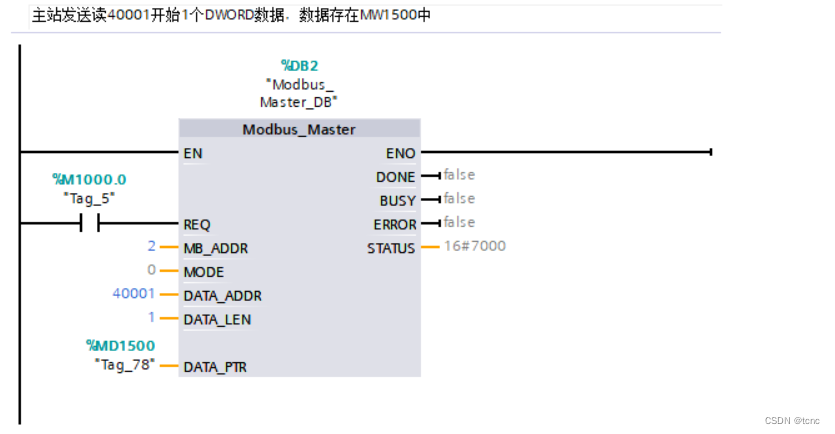

3）Modbus主站指令

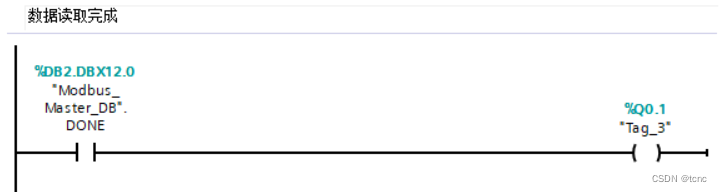

4）数据读取完成信号

配置：

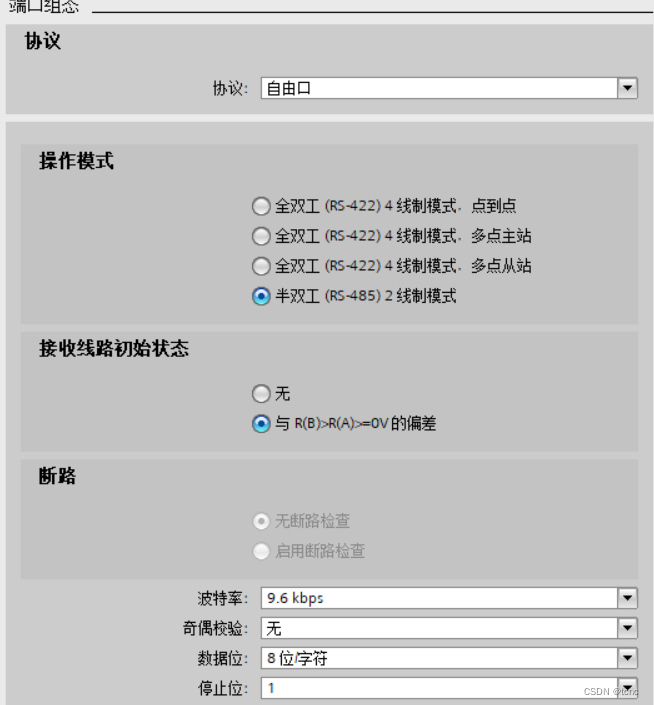

1、CM1241属性中的端口组态

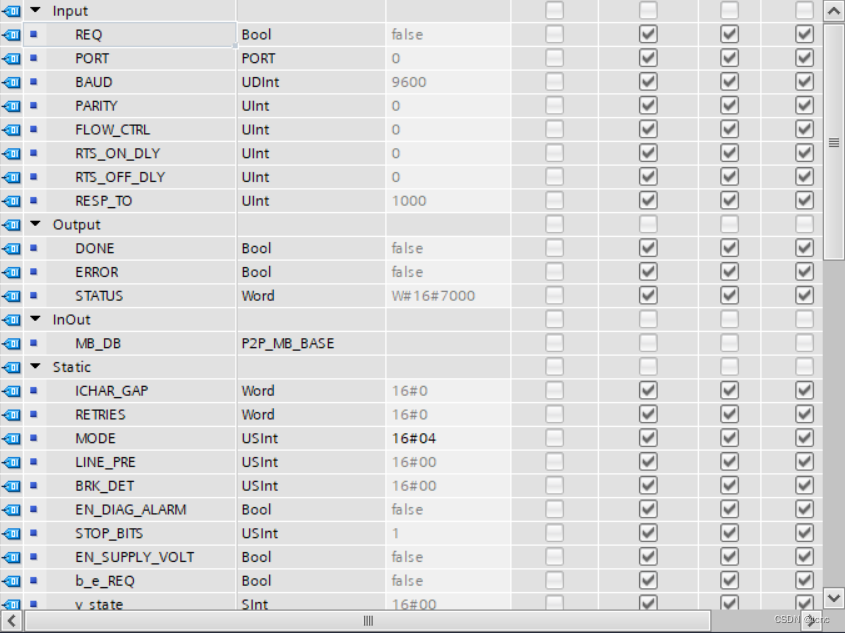

2、Modbus_Comm_Load的静态数据中名称Mode的值需改成16#04，对应二线485模式
