ESP32-S3 GPIO管脚的限制和启动默认配置

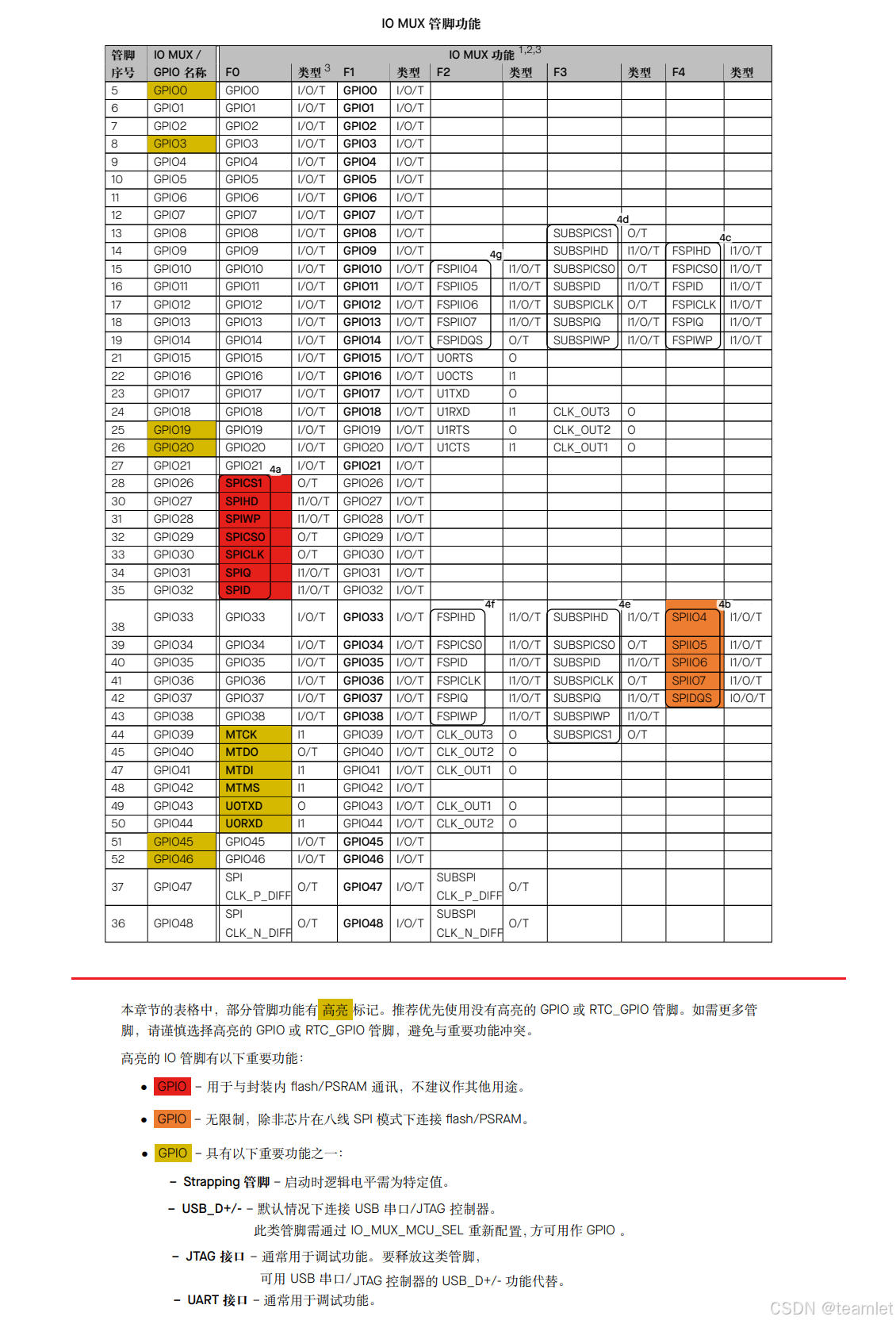

ESP32-S3 的所有 IO 管脚都有 GPIO 功能,部分还具有 RTC_GPIO 功能。

不过,这些 IO 管脚是多功能管脚,可以根据需求配置不同的功能,也有一些使用限制,需要特别注意。

在这里插入图片描述
在这里插入图片描述

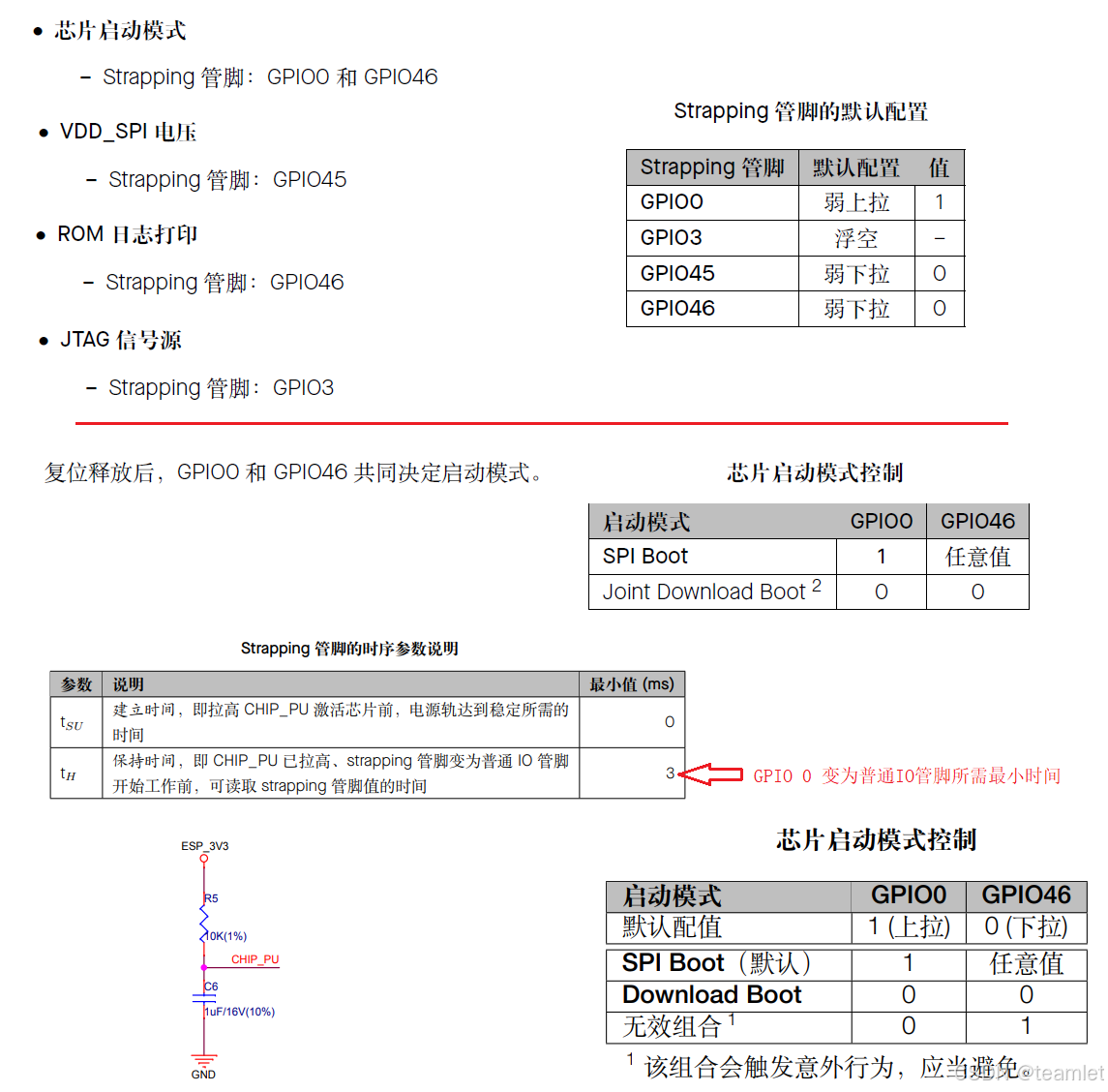

所有strapping 管脚都有锁存器。系统复位时,锁存器采样并存储相应strapping 管脚的值,一直保持到芯片掉
电或关闭。锁存器的状态无法用其他方式更改。因此,strapping 管脚的值在芯片工作时一直可读取,strapping
管脚在芯片复位后作为普通IO 管脚使用。

在这里插入图片描述

在这里插入图片描述
