Matlab电路原理与电机控制——戴维南定理的Simulink实现

嗯。。。。核心概念是一致的，但是用Matlab来解并不需要把电路变来变去的，采取测量的办法就可以了。

具体方案是先测电压，得到的值就是Uoc，再接一个电阻通过相应计算可以得到内阻，这样等效戴维南定理的两个量就都出来了。

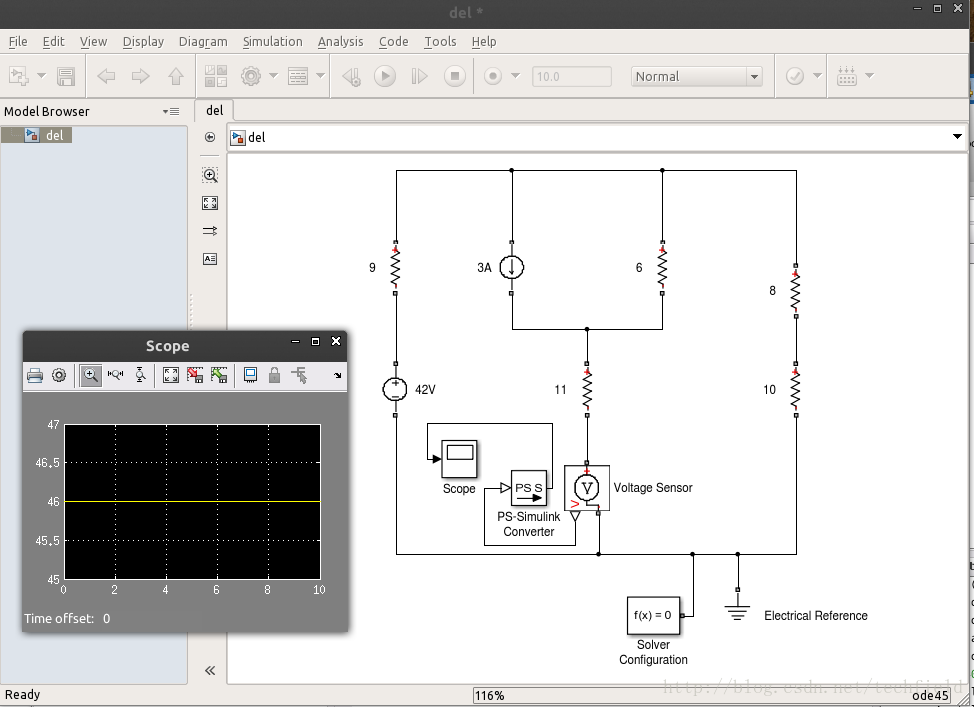

下面是电压测量结果，原始电路就是这张电路掉电压表相关部分的电路：

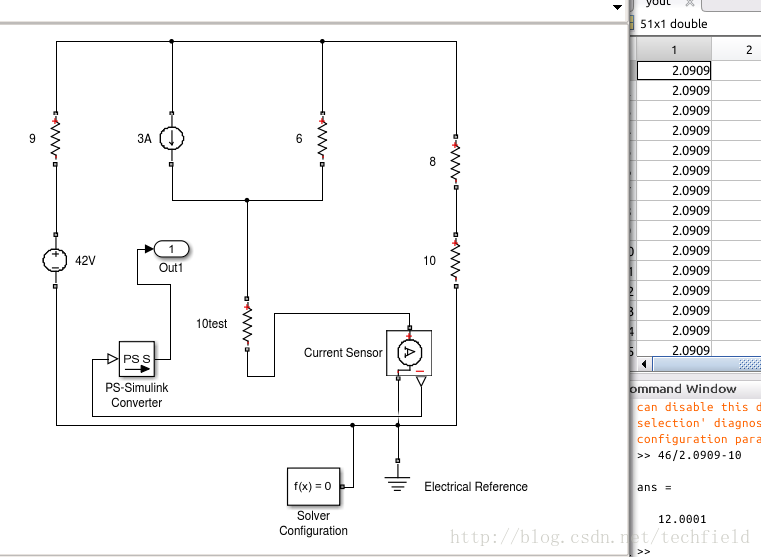

然后测电流，把原来的11欧电阻去掉，用10欧的作为测试电阻，这样就可以用相应公式算出内阻：

推荐用Out来输出，用Scope时，如果不是整数，放大就很麻烦了。。。。点好多下。。。

计算结果在上图右侧，这样我们就知道，等效电路的电压源为46V，等效内阻12欧，与实际相符～～
