数电考试范围

基础

基础运算

在这里插入图片描述

运算结合

在这里插入图片描述
在这里插入图片描述

十字路口

描述

  • 南北为主通道，东西为次通道。
  • 南北无车，东西才可以走。
  • 特殊情况东西可以走。
  • 特殊情况设为E
  • 南北有车情况设为A
  • 东西有车情况设为B

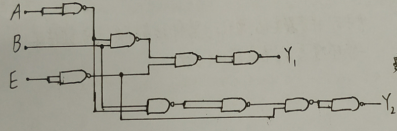

逻辑实现

在这里插入图片描述
根据真值表确定Y1 Y2的公式

译码器选择器扩展

使用芯片

74LS153 数据选择器

在这里插入图片描述

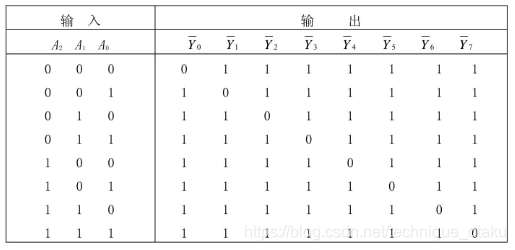

74LS139译码器

在这里插入图片描述

三变量表决器

两个或者两个以上同意，则为通过。

选择器实现

注意：

  • 两个选择器
  • 同一次只让一个工作

译码器实现

注意：

  • 两个译码器
  • 一次只让一个译码器工作

奇偶校验电路

  • 奇校验电路有奇数个输入1，则输出1
  • 同上实现方式

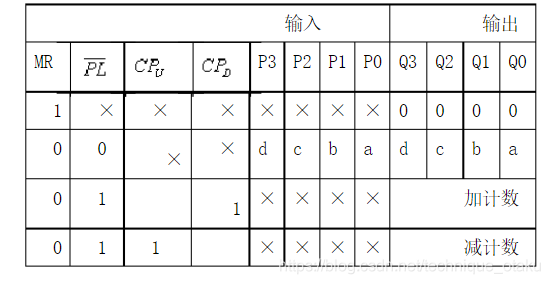

计数器

在这里插入图片描述

  • CPd为1，加法。
  • CPu为1，减法。

清零法

  • CR 得到1，将Q0-Q3全部置为0.

置数法

外部置数

LD输入端得到一个0，将Q系列端口置为D系列端口。

自身置数

  • CO为进位端口。(Carry out)：到9之后会输出信号变化
  • BO(Borrow out)借位端口：到0之下会输出信号变化

扩展进制
