资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T0422205M-SW

设计简介：

本设计是基于单片机的日光温室自动监控系统，主要实现以下功能：

1、从机检测温湿度、土壤湿度、空气质量、光照强度、火焰、是否有人
2、主机可以设置阈值，也可以通过手动控制从机的加热制冷、水泵、风扇继电器以及LED灯
3、主从机通过Zigbee模块进行连接

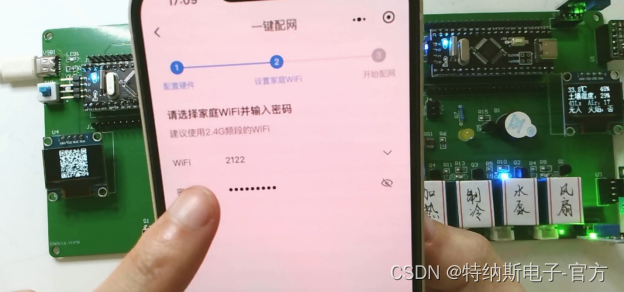

4、主机可通过连接云平台将数据传输到云平台上
标签：STM32单片机、Zigbee模块、WIFI模块、水泵、风扇、OLED显示屏、人体红外、火焰传感器、温湿度传感器、光敏电阻、LED灯、蜂鸣器

题目扩展：大棚环境监测系统，智能花盆

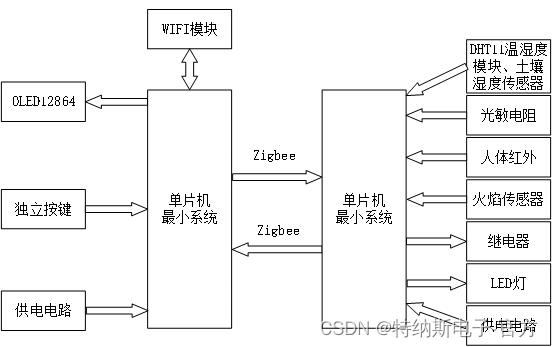

系统框图：

本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成智日光温室自动监控系统，其中包含主机部分和从机部分。主机部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由两部分组成，第一部分是独立按键，通过独立按键切换界面和设置阈值；第二部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED12864显示模块, 通过该模块可以显示当前温度、湿度、设置的温湿度阈值等；第二部分是Zigbee，与从机实现数据的传输；最后还有一个WIFI模块，通过该模块连接云平台，可以上传数据至手机，同时通过手机设置各项参数阈值，控制各个继电器开关。从机部分也采用了STM32F103C8T6单片机，主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是DHT11温湿度检测模块与土壤湿度检测模块，可以检测当前的温湿度与土壤湿度，第二部分是光敏电阻，可以检测到当前的光照强度；第三部分是人体红外，可以检测到是否有人；第四部分是火焰传感器，能够检测到是否有火灾发生；第五部分是供电电路，给整个系统进行供电。输出部分由三部分组成，第一部分是继电器，根据相应的环境开启关闭继电器（加热、制冷、水泵、风扇）；第二部分时LED灯，起到补光作用。

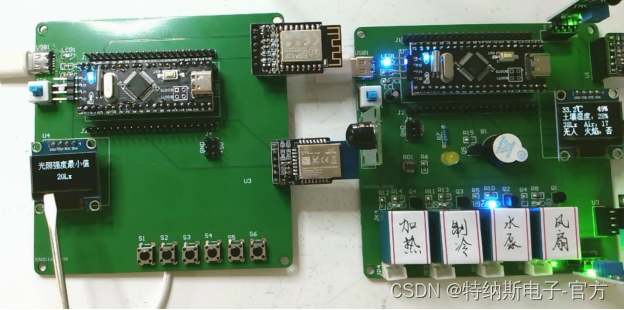

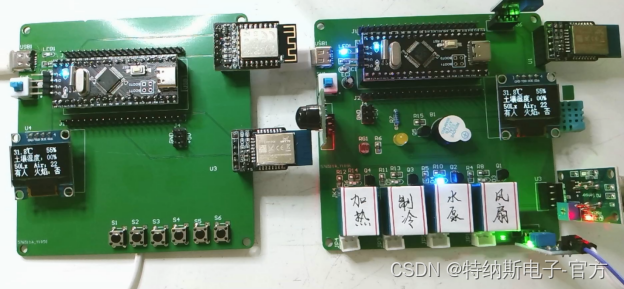

图文演示：

5 实物调试

5.1 电路焊接总图

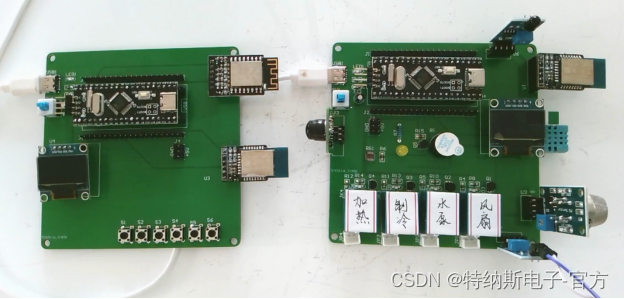

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入DC 电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED12864显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32F103C8T6单片机。第四部分是独立按键模块。第五部分为WIFI模块，第六部分Zigbee模块，第七部分是人体红外，第八部分为光敏电阻，第九部分为继电器，第十部分是LED灯，第十一部分为气体浓度传感器，第十二部份为DHT11温湿度传感器，第十三部分为火焰传感器，第十四部份为土壤湿度传感器。下图5-1为焊接完整实物图：
