基于单片机的土壤温湿度检测系统-开题报告

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

CJL-51-2022-122-KT

设计简介：

本设计是基于单片机的土壤温湿度检测系统，主要实现以下功能：

可通过LCD1602显示温湿度 ；
可通过按键设置温湿度阈值；
温湿度不在阈值内时蜂鸣器报警相应的继电器工作；
可通过蓝牙模块给手机发送温湿度。

标签：51单片机、LCD1602、HC—05蓝牙模块、土壤湿度检测、温度检测。
题目扩展：温湿度控制系统

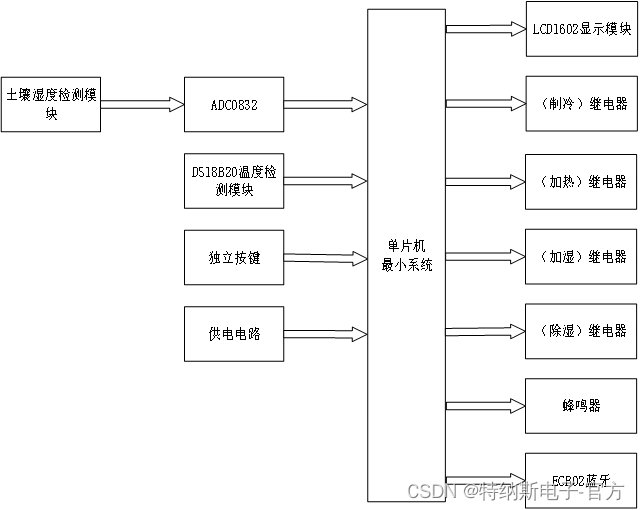

系统框图：

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的土壤温湿度检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，分别是土壤湿度检测模块和ADC0832组成的土壤湿度检测模块、DS18B20温度检测模块、、独立按键和供电电路；输出由七部分组成，分别是LCD1602显示模块、制冷继电器、加热继电器、加湿继电器、除湿继电器、蜂鸣器和ECB02蓝牙模块。输入的两个个部分检测到的温度和土壤湿度值和通过四个独立按键设置的阈值通过显示函数在LCD1602显示，若温度小于温度最小值，则加热继电器工作、蜂鸣器报警；若温度大于温度最大值，制冷继电器工作、蜂鸣器报警；若湿度小于湿度最小值，则加湿继电器工作、蜂鸣器报警；若湿度大于湿度最大值，除湿继电器工作、蜂鸣器报警；另外获取的测量值会通过蓝牙模块发送给手机并在手机上显示测量值数据；最后的供电电路则给整个系统供电。
