3层电梯-开题报告

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

CP-51-2021-002-KT

设计简介：

本设计是基于单片机的三层电梯设计，主要实现以下功能：

①可实现通过内机按键和外机按键控制电梯到达楼层
②可实现通过一个四相步进电机控制电梯升降，另一个四相步进电机控制电梯开关门
③可实现通过HX711测量总重，超载报警
④可实现延时关门和提前关门
⑤实现通过数码管显示当前楼层

标签：51单片机、数码管、HX711、四相步进电机

题目扩展：
基于51单片机的三层电梯设计、具有超载提醒的三层电梯设计

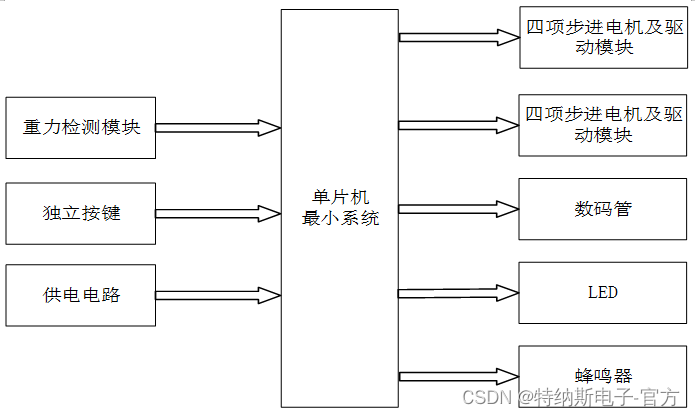

系统框图：

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成3层电梯的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是HX711重量检测模块，通过该模块可检测当前的总重量；第二部分是独立按键，通过9个独立按键可以控制开关电梯门、按下相对应的楼层；第三部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是ULN2003A四项步进电机及驱动模块, 通过该模块可以模拟电梯门的开关；第二部分是ULN2003A四项步进电机及驱动模块，通过该模块可以模拟电梯的上行和下行；第三部分是数码管，通过该模块可显示当前所在楼层；第四部分是LED指示灯，当电梯上行、下行时，其对应的指示灯亮；第五部分是蜂鸣器，当重量大于设置值时，蜂鸣器进行报警。
