上拉电阻和下拉电阻的作用

最新推荐文章于 2023-11-10 21:47:09 发布
最新推荐文章于 2023-11-10 21:47:09 发布
阅读量1w 收藏 51
点赞数 22
分类专栏： 【Linux环境编程】 Linux环境编程 文章标签： linux 上拉电阻 下拉电阻
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/tennysonsky/article/details/45174981
版权

上拉电阻是用来解决总线驱动能力不足时提供电流的问题的。一般说法是上拉增大电流，下拉电阻是用来吸收电流（抵抗干扰）。


上拉是将电压拉高，下拉是将电压拉低，主要用在三极管或场管的控制极的电位，因为只有满足电压差才会工作。

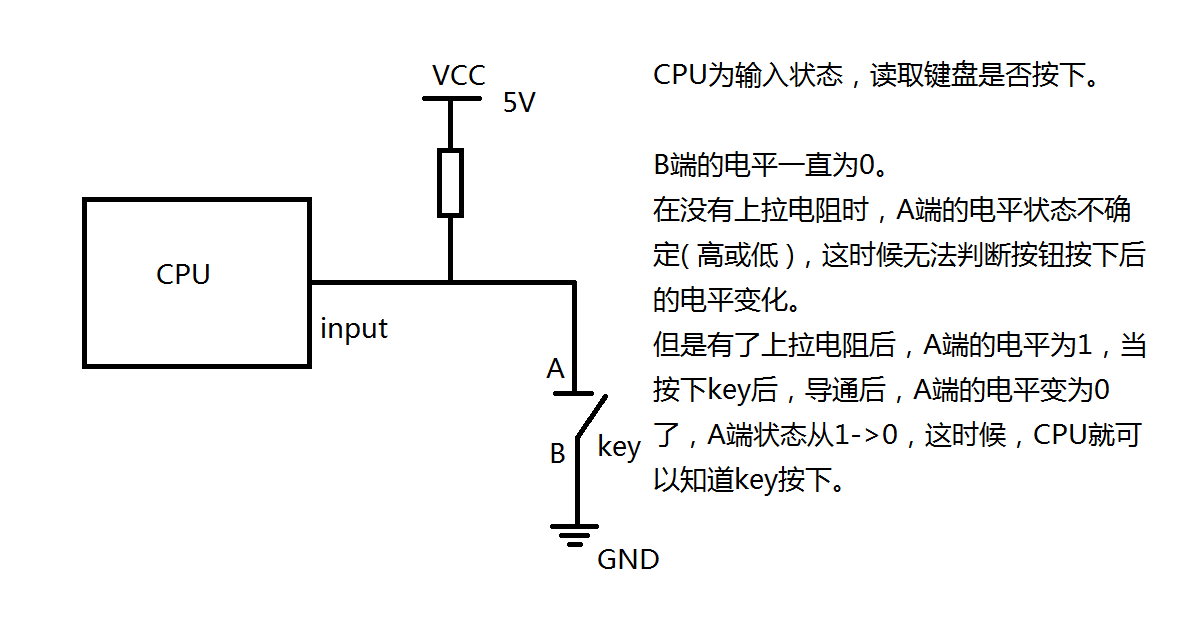

上拉电阻：

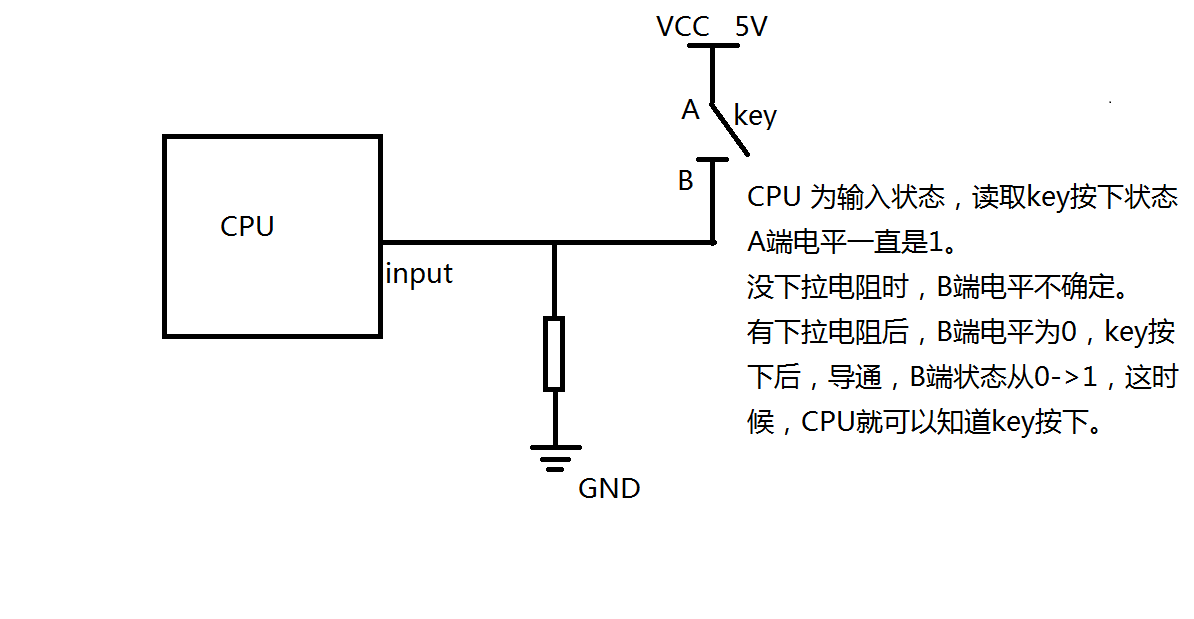

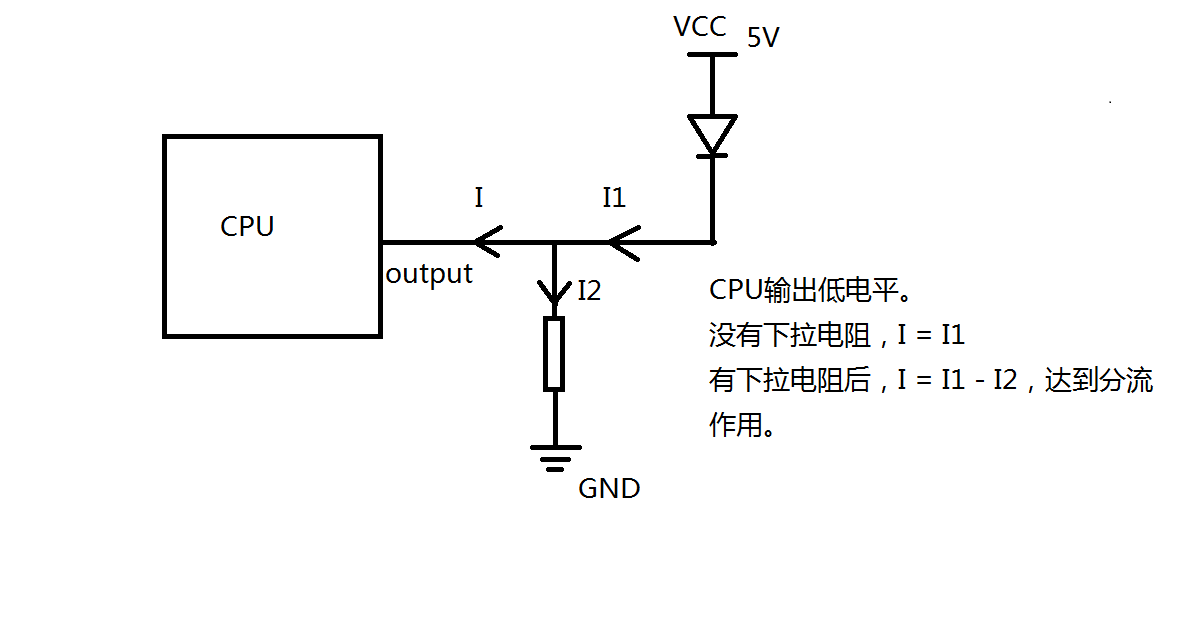

下拉电阻：
