深入分析RIL通信原理

火天罚

已于 2024-04-09 11:41:48 修改

阅读量908

点赞数 30

文章标签： android 网络

于 2024-04-09 11:31:20 首次发布

本文链接：https://blog.csdn.net/teti3231052/article/details/137543577

版权

4.2.3 initializeCallback函数实现

4.3 ril_server服务

4.3.1 服务注册

4.3.2 setResponseFunctions重要对象获取

1、概述

RIL是Radio Interface Layer 的简称，中文叫无线电接口层。针对Android系统，硬件上多采用双cpu的架构，一个是基带处理器，主要处理数字信号、语音信号的编码解码以及GSM通信协议；另一个是应用处理器，运行操作系统。而基带和应用处理器如何通信，Google针对此问题设计了RIL这样的一套框架，方便其他基带芯片厂家快速开发。本文档主要讲RILJ和RILD框架代码，RILJ是指RIL JAVA层的代码，RILD是指RIL C层的代码。

2、流程图

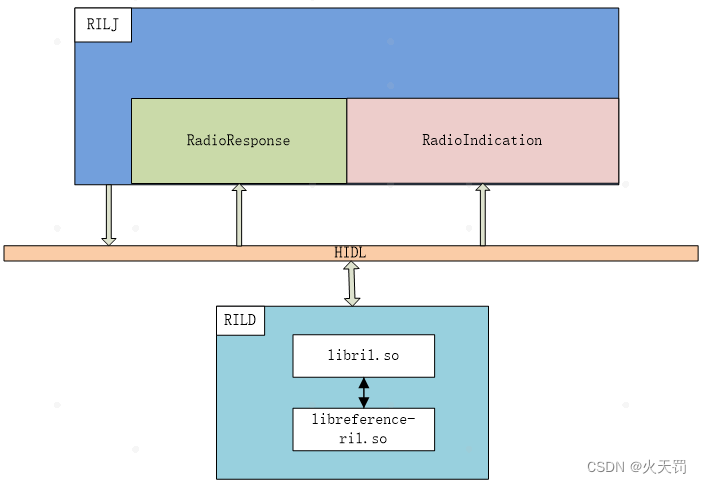

从流程图可以看出，RILJ和RILD的进程间通信是HIDL，早期他两通信是通过Socket。

RILJ用于组装RILRequest消息，然后向RILD发送；
RadioResponse用于处理RILRequest消息发送后，RILD处理后，回复的内容；
RadioIndication用于RILD主动上报的消息；
RILD是个进程，由init进程拉起来，向上跟RILJ通信，向下跟Modem通信；

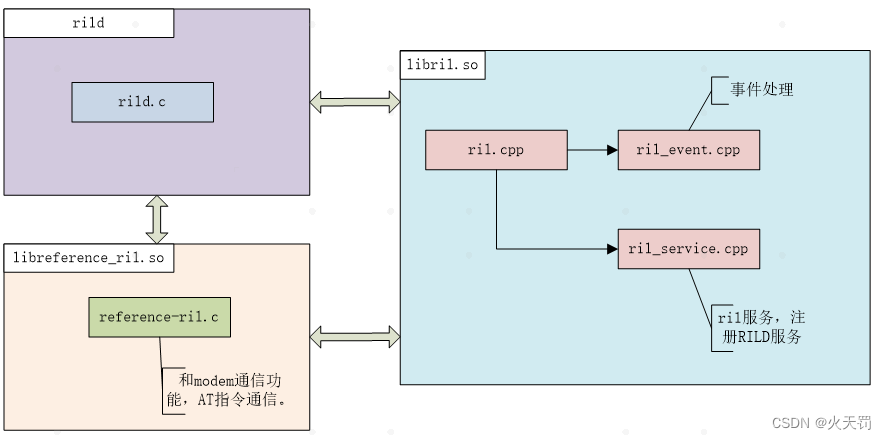

libril.so 这里创建了HIDL服务，跟RILJ通信，同时调用libreference-ril.so提供的接口进行消息处理；
libreference-ril.so 在so收到RILJ消息后，把消息转到这来具体处理，同时此so也是跟Modem通信的地方。

3、RILJ

代码路径：$Android_root\frameworks\opt\telephony\src\java\com\android\internal\telephony\RIL.java

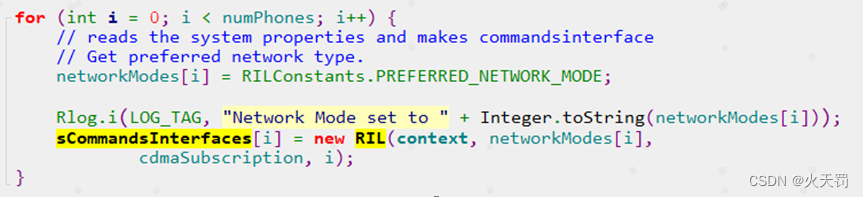

RIL的初始化是在PhoneFactory.java类完成，具体是在函数makeDefaultPhone里。

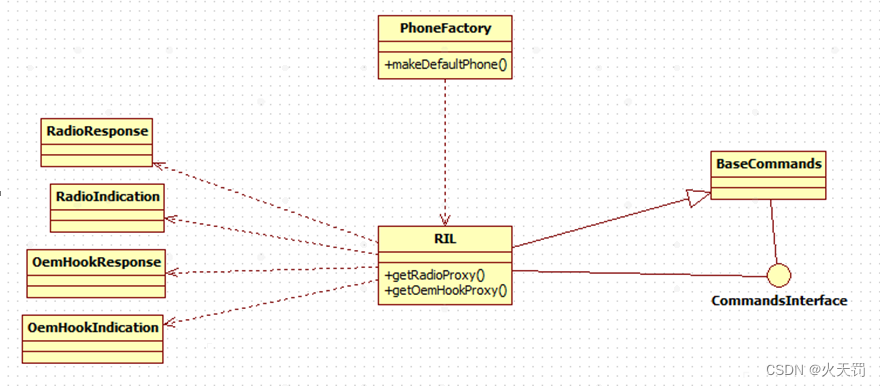

从类图可以看到RIL.java继承BaseCommands.java，他们双共同实现CommandsInterface接口。这个操作我还是第一次见，从代码来看，其实就是有些CommandsInterface接口由父类BaseCommands完成，其他由子类RIL来完成。BaseCommands类的作用很单一，通过Registrant类来完成相关消息的注册和去注册。比如

RadioResponse和RadioIndication 是RIL消息收发的处理类。

OemHookResponse和OemHookIndication 是开放定制的消息收发处理类。

3.1初始化

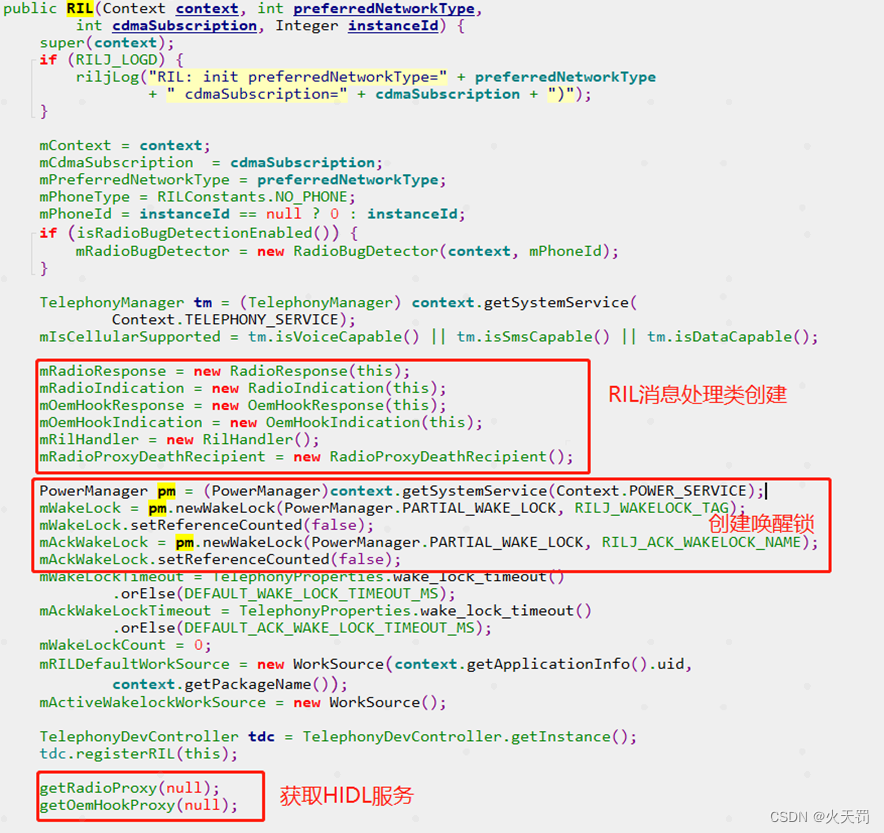

RIL消息处理类创建：此处获取RIL消息处理类的对象。
创建唤醒锁：当RIL消息有下发时，RIL会持有唤醒锁，保持RIL消息正常处理到结束。

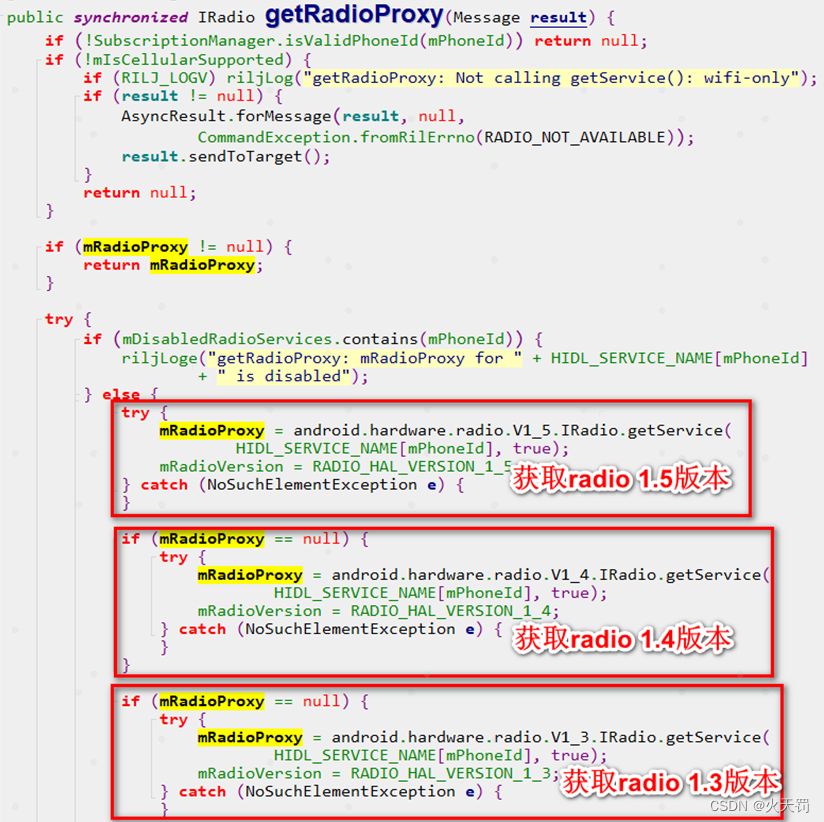

获取HIDL服务：服务名是radio，服务由RILD创建，RILJ通过getService拿到此服务，后面通过此服务就可以直接调用RILD提供的接口。以getRadioProxy函数为例：

因为随功能扩展，radio服务也会增加新的功能，这些新的功能通过新版本来支持，继承关系。RILD支持radio哪个版本，相应RILJ获取到的是哪个版本。比如RILD支持的radio版本是1.3，那么上面代码就跑到1.3分支获取得到。此处的HIDL服务名是HIDL_SERVICE_NAME，见下面定义：

static final String[] HIDL_SERVICE_NAME = {"slot1", "slot2", "slot3"};

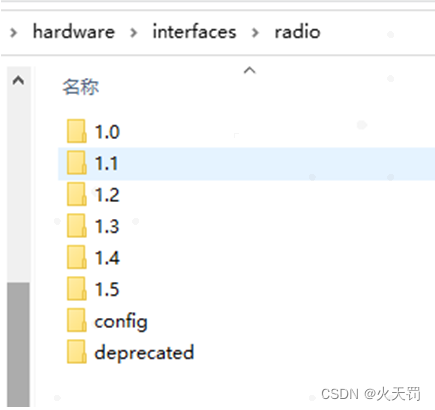

HIDL接口都是在$Android_root\hardware\interfaces里面定义，如radio定义见如下图。

3.2 Response消息处理机制

类RadioResponse.java是处理消息的同步机制，在获取HIDL接口后，会把此对象传给RILD，代码：mRadioProxy.setResponseFunctions(mRadioResponse, mRadioIndication);

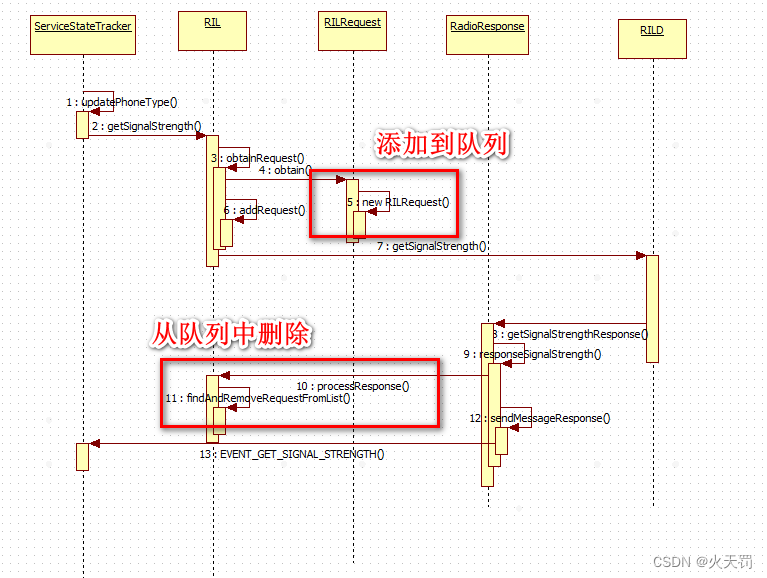

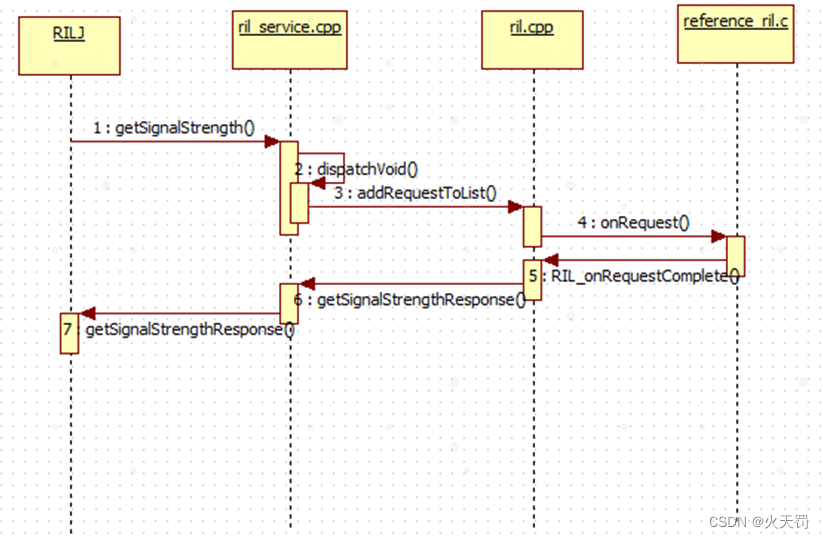

获取信号强度时序图：

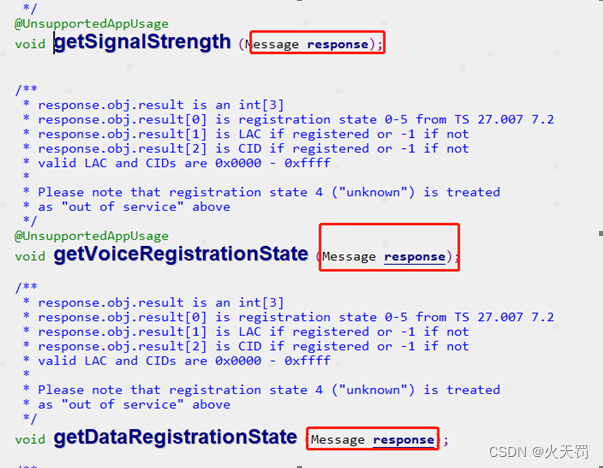

RIL实现的接口是CommandsInterface.java，里面定义的接口都有共同的参数，

此Message参数是用来RIL消息的回复，下面通过讲解示例来学习处理机制。

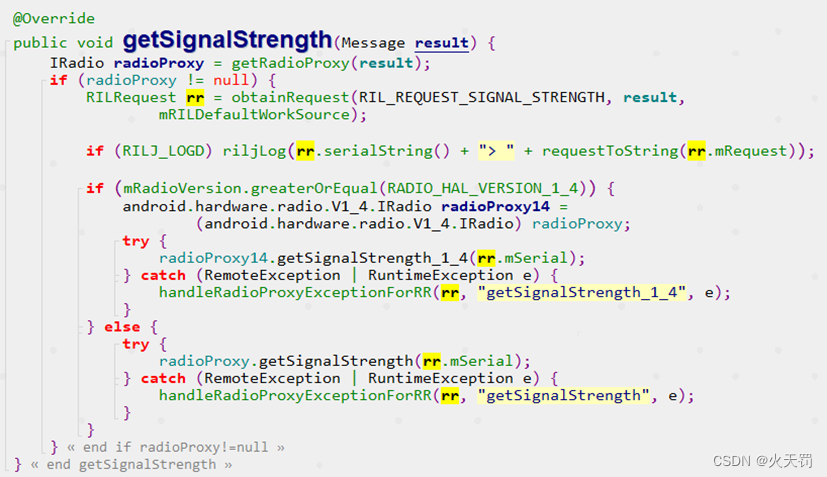

如RIL.java向外提供了getSignalStrength获取信号强度的函数，外界调用的方式见frameworks\opt\telephony\src\java\com\android\internal\telephony\ServiceStateTracker.java的updatePhoneType函数调用：mCi.getSignalStrength(obtainMessage(EVENT_GET_SIGNAL_STRENGTH));在此类ServiceStateTracker中，Handler注册了EVENT_GET_SIGNAL_STRENGTH消息的监听，通过Handler.obtainMessage函数把消息传到RILJ。

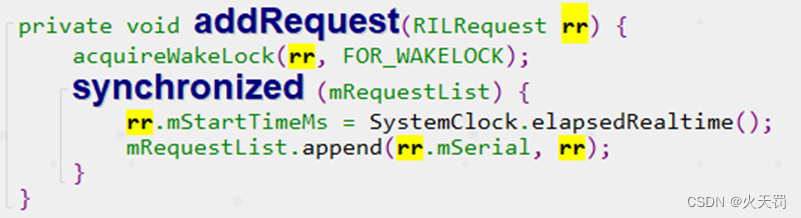

RILJ拿到这个消息后，通过obtainRequest组装RILRequest，并把这个RILRequest放到mRequestList里：

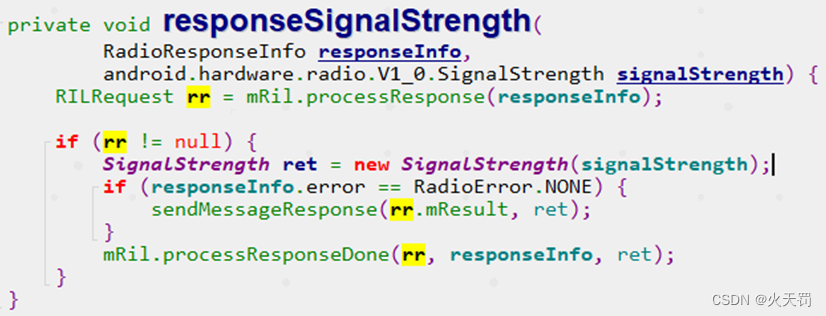

这样当radioProxy.getSignalStrength(rr.mSerial)处理完后，就也就是RILD处理完，RILD调用RadioResponse的getSignalStrengthResponse函数。最终调用responseSignalStrength

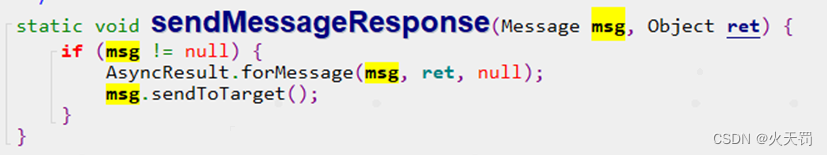

然后通过processResponse找到mRequestList对应的RILRequest，此处是通过RILRequest类里面的mSerial成员找到，因为这个成员RILD和RILJ都知道，过程不在这分析。找到RILRequest之后，也就能找回Message,最后调用如下函数把Message发出去，这样ServiceStateTracker类中的Handler就能监听到了，并处理相应结果。

3.3 Indication消息处理机制

RILD的主动消息上报是通过RadioIndication.java类完成。而RILD拿到此对象是通过mRadioProxy.setResponseFunctions(mRadioResponse, mRadioIndication);

主动上报的消息处理机制： RILD通过调用mRadioIndication提供的接口，然后调用notifyRegistrants或notifyRegistrant发出通知，而通知给谁，就是谁监听就通知给谁，而能监听的哪些内容都在BaseCommands.java里面实现了。以NITZ监听为例：

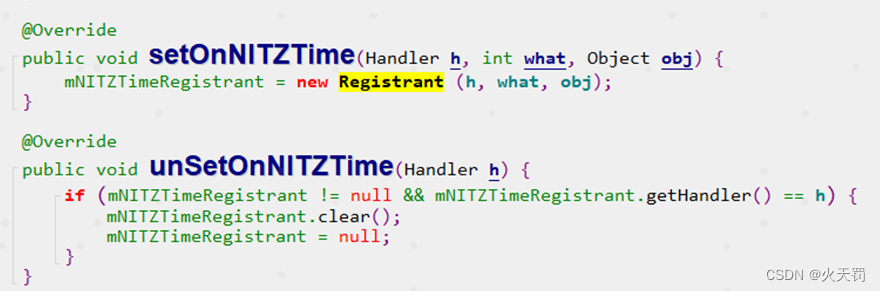

监听NITZ函数：

1. public void setOnNITZTime(Handler h, int what, Object obj) {

2. mNITZTimeRegistrant = new Registrant (h, what, obj);

3. }

解除NITZ监听函数：

1. public void unSetOnNITZTime(Handler h) {

2. if (mNITZTimeRegistrant != null && mNITZTimeRegistrant.getHandler() == h) {

3. mNITZTimeRegistrant.clear();

4. mNITZTimeRegistrant = null;

5. }

6. }

收到RILD消息上报后发出通知相关处理函数：

1. public void nitzTimeReceived(int indicationType, String nitzTime, long receivedTime) {

2. mRil.processIndication(indicationType);

4. if (RIL.RILJ_LOGD) mRil.unsljLogRet(RIL_UNSOL_NITZ_TIME_RECEIVED, nitzTime);

6. // todo: Clean this up with a parcelable class for better self-documentation

7. Object[] result = new Object[2];

8. result[0] = nitzTime;

9. result[1] = receivedTime;

10.

11. boolean ignoreNitz = TelephonyProperties.ignore_nitz().orElse(false);

12.

13. if (ignoreNitz) {

14. if (RIL.RILJ_LOGD) mRil.riljLog("ignoring UNSOL_NITZ_TIME_RECEIVED");

15. } else {

16. if (mRil.mNITZTimeRegistrant != null) {

17. mRil.mNITZTimeRegistrant.notifyRegistrant(new AsyncResult (null, result, null));

18. }

19. // in case NITZ time registrant isn't registered yet, or a new registrant

20. // registers later

21. mRil.mLastNITZTimeInfo = result;

22. }

23. }

notifyRegistrant的处理过程是根据注册监听时，传入的handle和msg消息进行调用处理。

4、RILD

RILD是个进程，由init进程拉起来。上面有提到过，他的作用是向上跟RILJ通信，向下跟modem通信，代码路径$Android_root/hardware/ril。要剖析rild结构，可分三个功能块：事件处理、reference定制、ril_server服务。

RILD的main入口是在rild.c里，main里面做了三件事：事件初始化、reference初始化、ril服务注册。

代码路径：代码路径：$android\hardware\ril\rild\rild.c

接下来具体解剖这三个功能块。

4.1 事件处理

事件处理是在ril_event.cpp此文件实现，用于集中管理和处理两种事件，分别是fd事件和超时事件。

代码路径：$android\hardware\ril\libril\ril_event.cpp

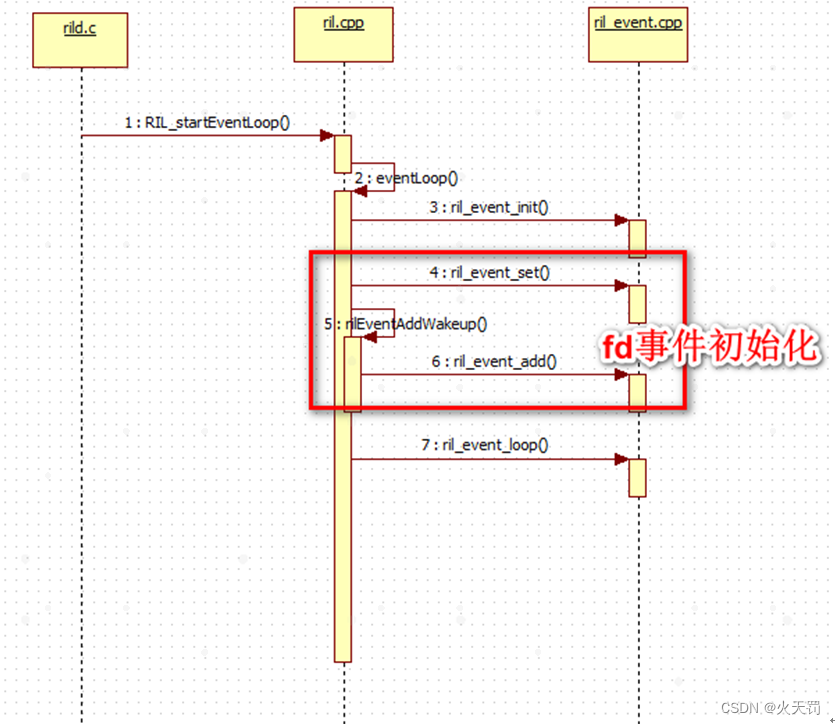

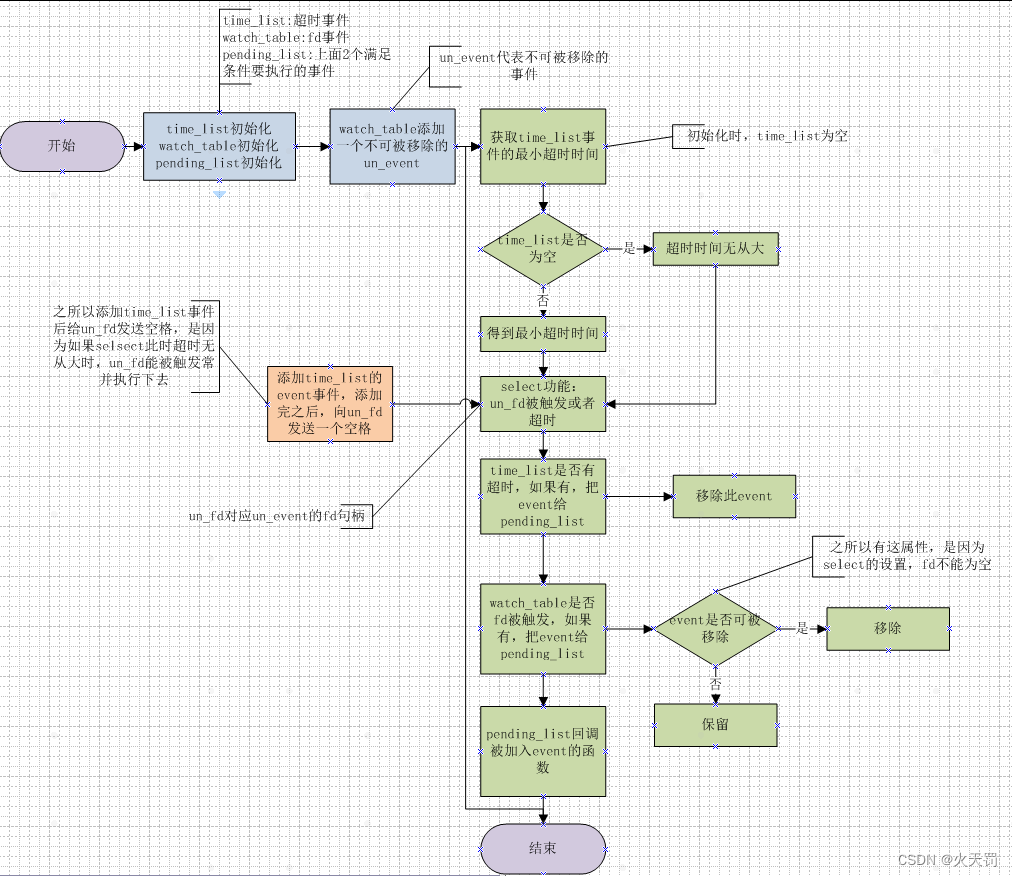

流程图如下：

4.1.1 事件初始化

跟踪事件初始化入口函数RIL_startEventLoop，最终只做了一个功能，启了一个线程，并回调eventLoop函数，eventLoop代码如下：

1. static void *

2. eventLoop(void *param) {

3. int ret;

4. int filedes[2];

6. ril_event_init(); //事件的初始化

8. pthread_mutex_lock(&s_startupMutex);

10. s_started = 1;

11. pthread_cond_broadcast(&s_startupCond);

12.

13. pthread_mutex_unlock(&s_startupMutex);

14.

15. ret = pipe(filedes); //创建管道

16.

17. if (ret < 0) {

18. RLOGE("Error in pipe() errno:%d", errno);

19. return NULL;

20. }

21.

22. s_fdWakeupRead = filedes[0]; //管道读

23. s_fdWakeupWrite = filedes[1]; //管道写

24.

25. fcntl(s_fdWakeupRead, F_SETFL, O_NONBLOCK);

26.

27. ril_event_set (&s_wakeupfd_event, s_fdWakeupRead, true,

28. processWakeupCallback, NULL); //初始化一个event

29.

30. rilEventAddWakeup (&s_wakeupfd_event); //向watch_table添加event

31.

32. // Only returns on error

33. ril_event_loop(); //循环监听事件

34. RLOGE ("error in event_loop_base errno:%d", errno);

35. // kill self to restart on error

36. kill(0, SIGKILL);

37.

38. return NULL;

39. }

ril_event_init分别初始化了三个双向链表，分别为：

timer_list：超时事件链表
watch_table：fd事件链表，自从RIL采用HIDL进程间通信后，此链表用的不多，以前还用于Socket事件的监听。
pending_list：待处理事件链表，如timer_list watch_table有事件要处理后，把事件放到这个队列来进行一一处理。

链表结构体：

1. struct ril_event {

2. struct ril_event *next;

3. struct ril_event *prev;

5. int fd;

6. int index;

7. bool persist; // event是否可被移除，true不可被移除

8. struct timeval timeout;

9. ril_event_cb func;

10. void *param;

11. };

ril_event_init函数：

1. void ril_event_init()

2. {

3. MUTEX_INIT();

5. FD_ZERO(&readFds);

6. init_list(&timer_list);

7. init_list(&pending_list);

8. memset(watch_table, 0, sizeof(watch_table));

9. }

接下来创建filedes管道，然后把这个管道fd给watch_table链表，见rilEventAddWakeup函数。

4.1.2 事件监听

ril_event_loop函数，用于循环监听timer_list和watch_table事件，代码如下：

1. void ril_event_loop()

2. {

3. int n;

4. fd_set rfds;

5. struct timeval tv;

6. struct timeval * ptv;

8. for (;;) {

9. // make local copy of read fd_set

10. memcpy(&rfds, &readFds, sizeof(fd_set));

11. //获取下一个超时的时间

12. if (-1 == calcNextTimeout(&tv)) {

13. // no pending timers; block indefinitely

14. dlog("~~~~ no timers; blocking indefinitely ~~~~");

15. ptv = NULL;

16. } else {

17. dlog("~~~~ blocking for %ds + %dus ~~~~", (int)tv.tv_sec, (int)tv.tv_usec);

18. ptv = &tv;

19. }

20. printReadies(&rfds);

21.

22. //监听fd事件及超时设置，这里的fd和超时完全没有对应关系，fd是watch_table事件，而ptv是time_list事件，但2者巧妙的结合起来用了，监听互不影响。

23. n = select(nfds, &rfds, NULL, NULL, ptv);

24. printReadies(&rfds);

25. dlog("~~~~ %d events fired ~~~~", n);

26. if (n < 0) {

27. if (errno == EINTR) continue;

28.

29. RLOGE("ril_event: select error (%d)", errno);

30. // bail?

31. return;

32. }

33. // Check for timeouts

34. processTimeouts(); // 检测timer_list是否有触发

35. // Check for read-ready

36. processReadReadies(&rfds, n); //检测watch_table事件是否有触发

37. // Fire away

38. firePending(); //处理timer_list watch_table添加到pending_list的事件

39. }

40. }

检测timer_list是否有触发代码如下，如果timer_list列表里面的事件如果超时了，通过调用addToList函数，把事件给到pending_list。

1. static void processTimeouts()

2. {

3. dlog("~~~~ +processTimeouts ~~~~");

4. MUTEX_ACQUIRE();

5. struct timeval now;

6. struct ril_event * tev = timer_list.next;

7. struct ril_event * next;

9. getNow(&now);

10. // walk list, see if now >= ev->timeout for any events

11.

12. dlog("~~~~ Looking for timers <= %ds + %dus ~~~~", (int)now.tv_sec, (int)now.tv_usec);

13. while ((tev != &timer_list) && (timercmp(&now, &tev->timeout, >))) {

14. // Timer expired

15. dlog("~~~~ firing timer ~~~~");

16. next = tev->next;

17. removeFromList(tev);

18. addToList(tev, &pending_list);

19. tev = next;

20. }

21. MUTEX_RELEASE();

22. dlog("~~~~ -processTimeouts ~~~~");

23. }

检测watch_table事件是否有触发的函数代码如下，如果fd被触发了，就把fd对应的事件给到pending_list

1. static void processReadReadies(fd_set * rfds, int n)

2. {

3. dlog("~~~~ +processReadReadies (%d) ~~~~", n);

4. MUTEX_ACQUIRE();

6. for (int i = 0; (i < MAX_FD_EVENTS) && (n > 0); i++) {

7. struct ril_event * rev = watch_table[i];

8. if (rev != NULL && FD_ISSET(rev->fd, rfds)) {

9. addToList(rev, &pending_list);

10. if (rev->persist == false) { //这里如果persist为true的话，fd不会被移除。

11. removeWatch(rev, i);

12. }

13. n--;

14. }

15. }

16.

17. MUTEX_RELEASE();

18. dlog("~~~~ -processReadReadies (%d) ~~~~", n);

19. }

最后通过while执行pending_list列表的回调函数，代码如下。

1. static void firePending()

2. {

3. dlog("~~~~ +firePending ~~~~");

4. struct ril_event * ev = pending_list.next;

5. while (ev != &pending_list) {

6. struct ril_event * next = ev->next;

7. removeFromList(ev);

8. ev->func(ev->fd, 0, ev->param);

9. ev = next;

10. }

11. dlog("~~~~ -firePending ~~~~");

12. }

时序图流程如下：

4.1.3 事件添加

上面介绍的都是事件初始化和事件处理过程，那事件是怎么发出来？此处以超时事件为例简单讲一下：

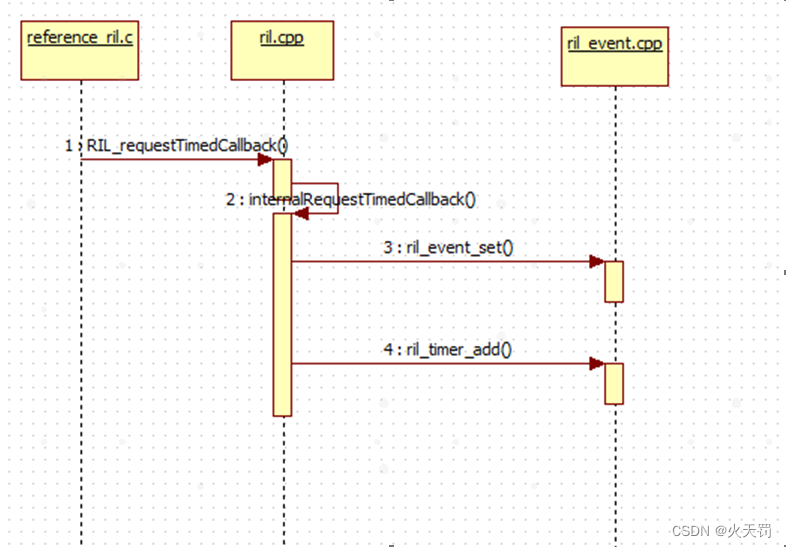

超时事件对外提供的接口是RILC_requestTimedCallback，由下面的时序图可知，重点是ril_event_set和ril_timer_add两函数，ril_event_set是用于ril_event事件的封装，ril_timer_add函数用于把事件添加到timer_list表里，这样就完成了超时事件的添加处理。

4.2 reference-ril定制

reference定是由基带厂家来根据自家模块进行定制，最终生成libreference_ril.so库。

我司这块的代码目录如下，通过目录可了解RIL支持的功能。其中红色部分是我司添加，黑色的是google原生自带。

adapter 适配层

|–android Android的适配

|–module 模块的适配

|–platform 上位机的适配

custmer 客户定制

NWY-CM QMI拨号相关文件

Android.mk 编译配置文件

at_tok.c AT解析

atchannel.c AT读取及处理

chat.c AT收发及处理

dhcpclient_ext.c dhcp 处理

udhcpc_ext.c dhcp 处理

gsm0710muxd.c 串口cmux功能，目前已不再维护，逐渐废弃。

ip-down.c pppd down后的相关处理

ip-up.c pppd up后的相关处理

misc.c 算法相关

nwy-gps.c 协助GPS库发送AT指令

nwy-ndis.c ndis拨号进程

nwy-pppd.c pppd拨号进程

nwy-rndis.c rndis拨号进程

nwy-thread-do-configfile-cmd.c 客户自行定制初始化AT

reference-ril.c ril处理逻辑

4.2.1 RIL_Init函数实现

在rild.c的main函数里面，reference是通过调用如下函数进行初始化。

funcs = rilInit(&s_rilEnv, argc, rilArgv);

而rilInit的由来从main中也可以看到，是通过dlsym打开libreference_ril库来获取RIL_Init函数地址，代码如下：

rilInit = (const RIL_RadioFunctions *(*)(const struct RIL_Env *, int, char **))dlsym(dlHandle, "RIL_Init");

此函数主要是完成一些属性/参数的配置或读取。

1. const RIL_RadioFunctions *RIL_Init(const struct RIL_Env *env, int argc, char **argv) {

2. LOGD("Neoway RIL_Init started......");

3. int ret;

4. pthread_attr_t attr;

5. //modify usb permission

6. #ifdef SET_USB_PORT_PERMISSION_FOR_GET_MODEM_LOG

7. chmod_usb_port_permission(); //修改USB权限，定制功能

8. #endif

9. //check pwd

10. check_pwd(); //检查rild是否拥有root权限

11. char prop_value[PROPERTY_VALUE_MAX] = {'\0'};

12. LOGD("Neoway RIL Version: %s", nwy_get_version());

13. //get android version

14. int android_version = get_android_version(prop_value); //获取android版本属性

15. //save android version

16. nwy_set_android_char_version(android_version); //设置android版本号

17. //set ril version

18. set_ril_version(android_version); //设置reference_ril支持的RIL版本号

19. //set s_callbacks version

20. s_callbacks.version = NWY_RIL_VERSION;

21. print_some_property(prop_value); //打印一些rild参数信息

22. //turn off the cdma phone

23. property_set("telephony.lteOnCdmaDevice", "0"); // "1" will make PhoneFactory.java create CDMALTEPhone

24. //bind env

25. s_rilenv = env;

26. module_factory_init(); //我司模块工厂设计模式初始化

27. if (OPERATOR_OK != init_modem_port_para(argc, argv, prop_value)) { //参数解析

28. return NULL;

29. }

30. if (nwy_mux_enabled == 0 && access(NWY_DEBUG_LOG_PATH, W_OK) == 0) { //CMUX功能

31. //first adb forward tcp:9000 tcp:9000, second QSPT(127.0.0.1:9000) & QXDM

32. nwy_tty2tcp("s:9000", "c:/dev/ttyUSB0", 512*1024);

33. }

34. pthread_attr_init (&attr);

35. pthread_attr_setdetachstate(&attr, PTHREAD_CREATE_DETACHED);

36. ret = pthread_create(&s_tid_mainloop, &attr, mainLoop, NULL); //创建线程处理其他问题

37. LOGD("RIL_Init end, CMUX_AT_PORT:%s, CMUX_PPP_PORT:%s", CMUX_AT_PORT, CMUX_PPP_PORT);

38. return &s_callbacks; //返回CB结构体，结构体携带相关接口。见RIL_RadioFunctions

39. }

返回RIL_RadioFunctions的结构体，用于向外提供的接口。代码如下：

1. static RIL_RadioFunctions s_callbacks = {

2. RIL_VERSION,

3. onRequest, //重点是这个，用于RIL消息的请求

4. currentState,

5. onSupports,

6. onCancel,

7. getVersion

8. };

4.2.2 mainLoop函数实现

此函数主要是完成AT口路径获取及open read处理。

1. static void *mainLoop(void *param)

2. {

3. int fd;

4. int ret;

5. ......

6. LOGI("mainLoop Start");

7. ......

8. for (;;) {

9. LOGD("nwy_mux_enabled s_device_path is %s, nwy_mux_enabled:%d", s_device_path, nwy_mux_enabled);

10. if (nwy_mux_enabled) {

11. ......

12. } else {

13. if (s_device_path == nwy_ttyAT) {

14. char atdevice[64]={0};

15. if (!nwy_get_ttyAT(atdevice)) { //获取AT口的路径，代码是根据获取模块名字，然后通过模块对应的pid vid进行驱动解析来获取路径。

16. sleep(2);

17. continue; //如果获取不到，继续循环。

18. }

19. sprintf(nwy_ttyAT, "/dev/%s", atdevice);

20. LOGD("neoway at port is %s", nwy_ttyAT);

21. }

22. }

23.

24. fd = -1;

25. while (fd < 0) {

26. if (s_device_path != NULL) {

27. if (nwy_mux_enabled) {

28. fd = open (CMUX_AT_PORT, O_RDWR);

29. } else {

30. fd = open (s_device_path, O_RDWR); //打开AT口

31. }

32. if ( fd >= 0 ) {

33. ......

34. }

35. }

36. ......

37. }

38. }

39.

40. s_closed = 0;

41. ret = at_open(fd, onUnsolicited); //完成fd的读取线程创建，onUnsolicited函数是用于主动上报的指令处理。

42.

43. if (ret < 0) {

44. LOGE ("AT error %d on at_open\n", ret);

45. return 0;

46. }

47.

48. RIL_requestTimedCallback(initializeCallback, NULL, &TIMEVAL_0); //通过定时完成initializeCallback调用

49. waitForClose();

50. LOGI("Re-opening after close");

51. }

52. }

4.2.3 initializeCallback函数实现

此函数主要是完成AT的一些初始化，模块工厂初始化及SIM卡状态检测。

1. static void initializeCallback(void *param)

2. {

3. ATResponse *p_response = NULL;

4. int err = 0;

5. int count = 0;

7. if (s_recovery_mode && currentNwyState() == RADIO_STATE_SIM_READY) {

8. //maybe only usb disconnect

9. } else {

10. setRadioState (RADIO_STATE_OFF); //初始化radio的状态

11. }

12. sleep(2); // here need about 2 seconds to wait mode OK if do setRadioState

13. err = at_handshake(); //和模块进行AT握手

14. if(err != 0){

15. LOGE("%s:handshake failed,err is ==>%d", __func__,err);

16. onATReaderClosed(); //AT握手失败的话，关闭AT口

17. return ;

18. }

19. /* close at commod echo*/

20. at_send_command("ATE0", NULL); //关闭回显

21. //init product module

22. err = init_product_module(); //获取当前使用的哪个模块，并完成相应的初始化工作。

23. if (err != OPERATOR_OK) {

24. onATReaderClosed();

25. LOGE("%s init product module faild", __func__);

26. return ;

27. }

28. // get modem type

29. while(count < MAX_RETRY_COUNT){

30. err = init_nwy_product(); //获取模块名

31. if(err == 0){

32. break;

33. }

34. count = count + 1;

35. usleep(100*1000);

36. }

37. if(err != 0){

38. onATReaderClosed(); //模块名获取不到的话，进行关闭AT口

39. LOGE("%s faild", __func__);

40. return ;

41. }

42. ...... //初始化一些AT

43.

44. if (isRadioOn() > 0) {

45. // radio的状态检测及初始化

46. if (s_recovery_mode && (currentNwyState() == RADIO_STATE_SIM_READY)) {//maybe only usb disconnect

47. if (getSIMStatus() == SIM_READY)

48. onSIMReady();

49. else

50. setRadioState (RADIO_STATE_SIM_NOT_READY);

51.

52. //之所以上报这些信息，是想让android下发一些RIL消息进行更新android侧的状态。

53. RIL_onUnsolicitedResponse (RIL_UNSOL_RESPONSE_RADIO_STATE_CHANGED, NULL, 0);

54. RIL_onUnsolicitedResponse (RIL_UNSOL_RESPONSE_VOICE_NETWORK_STATE_CHANGED, NULL, 0);

55. RIL_onUnsolicitedResponse (RIL_UNSOL_DATA_CALL_LIST_CHANGED, NULL, 0);

56. } else {

57. setRadioState (RADIO_STATE_SIM_NOT_READY);

58. }

59. }

60. s_recovery_mode = 0;

61. ......

62. nwy_start_config_file_thread(); // 扩展功能，用于客户指定发送一些初始化AT指令。

63. }

至此，reference-ril模块的初始化功能就已完成。剩余的工作就是收到onRequest请求时，根据对应的RIL消息进行处理就行，以拨号为例。

1. static void onRequest (int request, void *data, size_t datalen, RIL_Token t)

2. {

3. ATResponse *p_response = NULL;

4. int err;

6. LOGD("onRequest: %s", requestToString(request));

8. ......

9. case RIL_REQUEST_LAST_DATA_CALL_FAIL_CAUSE: {

10. requestLastPDPFailCause(t);

11. break;

12. }

13.

14. case RIL_REQUEST_SETUP_DATA_CALL: //收到拨号请求

15. requestSetupDataCall(data, datalen, t);

16. break;

17. ......

18. }

收到RIL_REQUEST_SETUP_DATA_CALL拨号请求后，我们根据模块准备好拨号初始化工作，客户要的拨号方式等进行拨号。

另外，关于模块如何适配的工作问题，可参考链接：关于RIL库的模块适配优化

4.3 ril_server服务

此功能用于注册HIDL服务，并提供相关接口供客户端RILJ调用。

代码路径：$android\hardware\ril\libril\ril_service.cpp

4.3.1 服务注册

服务注册是在rild.c的main函数里通过调用RIL_register(funcs)来完成。

1. funcs = rilInit(&s_rilEnv, argc, rilArgv);

2. RLOGD("RIL_Init rilInit completed");

4. RIL_register(funcs);

通过代码跟踪，最后registerAsService来实现hidl的服务注册，这里涉及到hidl的原理，只需要了解怎么回事就行。

1. void radio::registerService(RIL_RadioFunctions *callbacks, CommandInfo *commands) {

2. using namespace android::hardware;

3. int simCount = 1;

4. const char *serviceNames[] = {

5. android::RIL_getServiceName()

6. #if (SIM_COUNT >= 2)

7. , RIL2_SERVICE_NAME

8. #if (SIM_COUNT >= 3)

9. , RIL3_SERVICE_NAME

10. #if (SIM_COUNT >= 4)

11. , RIL4_SERVICE_NAME

12. #endif

13. #endif

14. #endif

15. };

16.

17. #if (SIM_COUNT >= 2)

18. simCount = SIM_COUNT;

19. #endif

20.

21. s_vendorFunctions = callbacks;

22. s_commands = commands;

23.

24. configureRpcThreadpool(1, true /* callerWillJoin */);

25. for (int i = 0; i < simCount; i++) {

26. pthread_rwlock_t *radioServiceRwlockPtr = getRadioServiceRwlock(i);

27. int ret = pthread_rwlock_wrlock(radioServiceRwlockPtr);

28. assert(ret == 0);

29.

30. radioService[i] = new RadioImpl;

31. radioService[i]->mSlotId = i;

32. RLOGD("registerService: starting android::hardware::radio::V1_1::IRadio %s",

33. serviceNames[i]);

34. android::status_t status = radioService[i]->registerAsService(serviceNames[i]);

35.

36. if (kOemHookEnabled) {

37. oemHookService[i] = new OemHookImpl;

38. oemHookService[i]->mSlotId = i;

39. status = oemHookService[i]->registerAsService(serviceNames[i]);

40. }

41.

42. ret = pthread_rwlock_unlock(radioServiceRwlockPtr);

43. assert(ret == 0);

44. }

45. }

4.3.2 setResponseFunctions重要对象获取

此函数作用是拿到JAVA侧的response 和indication的对象，用于RILD有消息向RILJ上报。前面讲到过，response是消息的查询上报，indication是RILD有消息主动上报给RILJ。

1. Return<void> RadioImpl::setResponseFunctions(

2. const ::android::sp<IRadioResponse>& radioResponseParam,

3. const ::android::sp<IRadioIndication>& radioIndicationParam) {

4. RLOGD("setResponseFunctions");

6. pthread_rwlock_t *radioServiceRwlockPtr = radio::getRadioServiceRwlock(mSlotId);

7. int ret = pthread_rwlock_wrlock(radioServiceRwlockPtr);

8. assert(ret == 0);

10. mRadioResponse = radioResponseParam;

11. mRadioIndication = radioIndicationParam;

12. mRadioResponseV1_1 = V1_1::IRadioResponse::castFrom(mRadioResponse).withDefault(nullptr);

13. mRadioIndicationV1_1 = V1_1::IRadioIndication::castFrom(mRadioIndication).withDefault(nullptr);

14. if (mRadioResponseV1_1 == nullptr || mRadioIndicationV1_1 == nullptr) {

15. mRadioResponseV1_1 = nullptr;

16. mRadioIndicationV1_1 = nullptr;

17. }

18.

19. mCounterRadio[mSlotId]++;

20.

21. ret = pthread_rwlock_unlock(radioServiceRwlockPtr);

22. assert(ret == 0);

23.

24. // client is connected. Send initial indications.

25. android::onNewCommandConnect((RIL_SOCKET_ID) mSlotId);

26.

27. return Void();

28. }

然后再调用onNewCommandConnect函数，向RILJ发出RIL_UNSOL_RIL_CONNECTED和RIL_UNSOL_RESPONSE_RADIO_STATE_CHANGED消息。RIL_UNSOL_RIL_CONNECTED是用于告知RILJ已完成建立，RIL_UNSOL_RESPONSE_RADIO_STATE_CHANGED是用于告知RILJ下发radio有变化，上层收到此消息后进行网络相关查询动作。

1. void onNewCommandConnect(RIL_SOCKET_ID socket_id) {

2. // Inform we are connected and the ril version

3. int rilVer = s_callbacks.version;

4. RIL_UNSOL_RESPONSE(RIL_UNSOL_RIL_CONNECTED,

5. &rilVer, sizeof(rilVer), socket_id);

7. // implicit radio state changed

8. RIL_UNSOL_RESPONSE(RIL_UNSOL_RESPONSE_RADIO_STATE_CHANGED,

9. NULL, 0, socket_id);

10.

11. // Send last NITZ time data, in case it was missed

12. if (s_lastNITZTimeData != NULL) {

13. resendLastNITZTimeData(socket_id);

14. }

15.

16. // Get version string

17. if (s_callbacks.getVersion != NULL) {

18. const char *version;

19. version = s_callbacks.getVersion();

20. RLOGI("RIL Daemon version: %s\n", version);

21.

22. property_set(PROPERTY_RIL_IMPL, version);

23. } else {

24. RLOGI("RIL Daemon version: unavailable\n");

25. property_set(PROPERTY_RIL_IMPL, "unavailable");

26. }

27.

28. }

4.3.3 消息请求分析

关于RILJ已分析过JAVA侧的消息请求处理流程，而到了RILD收到RILJ的消息请求后，RILD是如何处理，请看下面的时序图分析，仍以获取信号强度为例。

RILJ有消息请求时，可能未等当前处理完成，下一条请求消息又接着来，为了及时处理当前消息，google使用了一个单向链表RequestInfo来保存这些请求信息，一旦有请求消息来后，就会调用dispatchVoid这函数，把消息类型和相关参数传下去进行封装，放入RequestInfo链表里。

1. Return<void> RadioImpl::getSignalStrength(int32_t serial) {

2. #if VDBG

3. RLOGD("getSignalStrength: serial %d", serial);

4. #endif

5. dispatchVoid(serial, mSlotId, RIL_REQUEST_SIGNAL_STRENGTH);

6. return Void();

7. }

9. bool dispatchVoid(int serial, int slotId, int request) {

10. RequestInfo *pRI = android::addRequestToList(serial, slotId, request);

11. if (pRI == NULL) {

12. return false;

13. }

14. CALL_ONREQUEST(request, NULL, 0, pRI, slotId);

15. return true;

16. }

17.

存入链表RequestInfo的函数是addRequestToList，代码如下。

1. RequestInfo *

2. addRequestToList(int serial, int slotId, int request) {

3. RequestInfo *pRI;

4. int ret;

5. RIL_SOCKET_ID socket_id = (RIL_SOCKET_ID) slotId;

6. /* Hook for current context */

7. /* pendingRequestsMutextHook refer to &s_pendingRequestsMutex */

8. pthread_mutex_t* pendingRequestsMutexHook = &s_pendingRequestsMutex;

9. /* pendingRequestsHook refer to &s_pendingRequests */

10. RequestInfo** pendingRequestsHook = &s_pendingRequests; \\ s_pendingRequests链表名

11.

12. #if (SIM_COUNT >= 2)

13. if (socket_id == RIL_SOCKET_2) {

14. pendingRequestsMutexHook = &s_pendingRequestsMutex_socket2;

15. pendingRequestsHook = &s_pendingRequests_socket2;

16. }

17. #if (SIM_COUNT >= 3)

18. else if (socket_id == RIL_SOCKET_3) {

19. pendingRequestsMutexHook = &s_pendingRequestsMutex_socket3;

20. pendingRequestsHook = &s_pendingRequests_socket3;

21. }

22. #endif

23. #if (SIM_COUNT >= 4)

24. else if (socket_id == RIL_SOCKET_4) {

25. pendingRequestsMutexHook = &s_pendingRequestsMutex_socket4;

26. pendingRequestsHook = &s_pendingRequests_socket4;

27. }

28. #endif

29. #endif

30.

31. pRI = (RequestInfo *)calloc(1, sizeof(RequestInfo));

32. if (pRI == NULL) {

33. RLOGE("Memory allocation failed for request %s", requestToString(request));

34. return NULL;

35. }

36.

37. pRI->token = serial; //本次消息的密令

pRI->pCI = &(s_commands[request]); //在ril_commands.h中定义

38. pRI->socket_id = socket_id; // 哪个卡槽

39.

40. ret = pthread_mutex_lock(pendingRequestsMutexHook);

41. assert (ret == 0);

42.

43. pRI->p_next = *pendingRequestsHook;

44. *pendingRequestsHook = pRI; //请求消息存入到s_pendingRequests

45.

46. ret = pthread_mutex_unlock(pendingRequestsMutexHook);

47. assert (ret == 0);

48.

49. return pRI;

50. }

ril_commands.h相关定义内容如下：

1. {0, NULL}, //none

2. {RIL_REQUEST_GET_SIM_STATUS, radio::getIccCardStatusResponse},

3. {RIL_REQUEST_ENTER_SIM_PIN, radio::supplyIccPinForAppResponse},

4. {RIL_REQUEST_ENTER_SIM_PUK, radio::supplyIccPukForAppResponse},

5. {RIL_REQUEST_ENTER_SIM_PIN2, radio::supplyIccPin2ForAppResponse},

6. {RIL_REQUEST_ENTER_SIM_PUK2, radio::supplyIccPuk2ForAppResponse},

7. {RIL_REQUEST_CHANGE_SIM_PIN, radio::changeIccPinForAppResponse},

8. {RIL_REQUEST_CHANGE_SIM_PIN2, radio::changeIccPin2ForAppResponse},

9. {RIL_REQUEST_ENTER_NETWORK_DEPERSONALIZATION, radio::supplyNetworkDepersonalizationResponse},

10. {RIL_REQUEST_GET_CURRENT_CALLS, radio::getCurrentCallsResponse},

11. {RIL_REQUEST_DIAL, radio::dialResponse},

12. {RIL_REQUEST_GET_IMSI, radio::getIMSIForAppResponse},

13. {RIL_REQUEST_HANGUP, radio::hangupConnectionResponse},

14. {RIL_REQUEST_HANGUP_WAITING_OR_BACKGROUND, radio::hangupWaitingOrBackgroundResponse},

15. {RIL_REQUEST_HANGUP_FOREGROUND_RESUME_BACKGROUND, radio::hangupForegroundResumeBackgroundResponse},

16. {RIL_REQUEST_SWITCH_WAITING_OR_HOLDING_AND_ACTIVE, radio::switchWaitingOrHoldingAndActiveResponse},

17. {RIL_REQUEST_CONFERENCE, radio::conferenceResponse},

18. {RIL_REQUEST_UDUB, radio::rejectCallResponse},

19. {RIL_REQUEST_LAST_CALL_FAIL_CAUSE, radio::getLastCallFailCauseResponse},

20. {RIL_REQUEST_SIGNAL_STRENGTH, radio::getSignalStrengthResponse},

完成请求消息组装后，再调用CALL_ONREQUEST函数，此函数通过跟踪，就是reference_ril.c提供的onRequest函数，也就是最终的请求消息分发到reference_ril.c里处理。当onRequest处理完成后，通过调用RIL_onRequestComplete把结果返回。

1. extern "C" void

2. RIL_onRequestComplete(RIL_Token t, RIL_Errno e, void *response, size_t responselen) {

3. RequestInfo *pRI;

4. int ret;

5. RIL_SOCKET_ID socket_id = RIL_SOCKET_1;

7. pRI = (RequestInfo *)t;

9. if (!checkAndDequeueRequestInfoIfAck(pRI, false)) { \\从s_pendingRequests链表删除当前的节点

10. RLOGE ("RIL_onRequestComplete: invalid RIL_Token");

11. return;

12. }

13.

14. socket_id = pRI->socket_id;

15. #if VDBG

16. RLOGD("RequestComplete, %s", rilSocketIdToString(socket_id));

17. #endif

18.

19. if (pRI->local > 0) {

20. // Locally issued command...void only!

21. // response does not go back up the command socket

22. RLOGD("C[locl]< %s", requestToString(pRI->pCI->requestNumber));

23.

24. free(pRI);

25. return;

26. }

27.

28. appendPrintBuf("[%04d]< %s",

29. pRI->token, requestToString(pRI->pCI->requestNumber));

30.

31. if (pRI->cancelled == 0) {

32. int responseType;

33. if (s_callbacks.version >= 13 && pRI->wasAckSent == 1) {

34. // If ack was already sent, then this call is an asynchronous response. So we need to

35. // send id indicating that we expect an ack from RIL.java as we acquire wakelock here.

36. responseType = RESPONSE_SOLICITED_ACK_EXP;

37. grabPartialWakeLock();

38. } else {

39. responseType = RESPONSE_SOLICITED;

40. }

41.

42. // there is a response payload, no matter success or not.

43. #if VDBG

44. RLOGE ("Calling responseFunction() for token %d", pRI->token);

45. #endif

46.

47. pthread_rwlock_t *radioServiceRwlockPtr = radio::getRadioServiceRwlock((int) socket_id);

48. int rwlockRet = pthread_rwlock_rdlock(radioServiceRwlockPtr);

49. assert(rwlockRet == 0);

50.

51. ret = pRI->pCI->responseFunction((int) socket_id, //函数调用，在ril_commands.h中定义

52. responseType, pRI->token, e, response, responselen);

53.

54. rwlockRet = pthread_rwlock_unlock(radioServiceRwlockPtr);

55. assert(rwlockRet == 0);

56. }

57. free(pRI);

58. }

从ril_commands.h中可以看出，此处的responseFunction处理函数是getSignalStrengthResponse。这样就完成了RILJ消息的请求处理过程。

4.3.4 消息主动上报分析

主动上报用到modem有状态变化需要主动告知RILJ时会用到，比如网络状态发生变化就会使用到此流程。

在ril.cpp可以看到，主动上报RILD提供的接口是RIL_onUnsolicitedResponse，原型void RIL_onUnsolicitedResponse(int unsolResponse, const void *data, size_t datalen)，unsolResponse参数是消息类型，data是数据内容。函数实现也很容易看懂，通过在ril_unsol_commands.h文件里根据消息类型查找到对应的执行函数进行调用。另从这个.h文件可以看到，最后一个参数是否进行唤醒系统，这里以前就碰到一个问题，系统一直被RIL唤醒，无法休眠，最终从这里找到了原因。ril_unsol_commands.h部分内容如下

1. {RIL_UNSOL_RESPONSE_RADIO_STATE_CHANGED, radio::radioStateChangedInd, WAKE_PARTIAL},

2. {RIL_UNSOL_RESPONSE_CALL_STATE_CHANGED, radio::callStateChangedInd, WAKE_PARTIAL},

3. {RIL_UNSOL_RESPONSE_VOICE_NETWORK_STATE_CHANGED, radio::networkStateChangedInd, WAKE_PARTIAL},

4. {RIL_UNSOL_RESPONSE_NEW_SMS, radio::newSmsInd, WAKE_PARTIAL},

5. {RIL_UNSOL_RESPONSE_NEW_SMS_STATUS_REPORT, radio::newSmsStatusReportInd, WAKE_PARTIAL},

6. {RIL_UNSOL_RESPONSE_NEW_SMS_ON_SIM, radio::newSmsOnSimInd, WAKE_PARTIAL},

7. {RIL_UNSOL_ON_USSD, radio::onUssdInd, WAKE_PARTIAL},

8. {RIL_UNSOL_ON_USSD_REQUEST, radio::onUssdInd, DONT_WAKE},

9. {RIL_UNSOL_NITZ_TIME_RECEIVED, radio::nitzTimeReceivedInd, WAKE_PARTIAL},

10. {RIL_UNSOL_SIGNAL_STRENGTH, radio::currentSignalStrengthInd, DONT_WAKE},

11. {RIL_UNSOL_DATA_CALL_LIST_CHANGED, radio::dataCallListChangedInd, WAKE_PARTIAL},

12. {RIL_UNSOL_SUPP_SVC_NOTIFICATION, radio::suppSvcNotifyInd, WAKE_PARTIAL},

5、log分析

RIL库从启动到拨号的LOG如下，因RILJ消息挺多，这里重点过滤关键log信息。见如下内容。

1. Line 1717: 09-14 14:43:30.915 344 344 D RILC : Neoway RIL_Init started...... //ril启动

2. Line 1718: 09-14 14:43:30.915 344 344 D RILC : Neoway RIL Version: Neoway_Android_X_RIL_V3.07.66_T2 //ril库版本号

3. Line 1723: 09-14 14:43:30.915 344 344 D RILC : NWY_RIL_VERSION is 12 //android版本号

4. Line 1724: 09-14 14:43:30.915 344 344 D RILC : [ro.build.description]: [rk3566_roc_pc-userdebug 11 RQ1D.210105.003 eng.wangch.20230912.202446 release-keys]

5. Line 1938: 09-14 14:43:33.938 344 354 D ATC : AT> AT //AT握手

6. Line 1939: 09-14 14:43:33.943 344 412 D ATC : AT< OK

7. Line 1950: 09-14 14:43:34.500 344 354 D ATC : AT> ATE0 //关闭回显

8. Line 1951: 09-14 14:43:34.506 344 412 D ATC : AT< OK

9. Line 1954: 09-14 14:43:34.507 344 354 D ATC : AT> AT+CGMM //查询模块名

10. Line 1955: 09-14 14:43:34.514 344 412 D ATC : AT< N725

11. Line 1956: 09-14 14:43:34.514 344 412 D ATC : AT< OK

12. Line 5491: 09-14 14:43:40.840 787 933 D RILJ : [UNSL]< UNSOL_RIL_CONNECTED [PHONE0] //通知RILJ已完成初始化

13. Line 5496: 09-14 14:43:40.853 787 933 D RILJ : [0001]> RADIO_POWER on = true forEmergencyCall= false preferredForEmergencyCall=false [PHONE0] //打开射频

14.

15. Line 5545: 09-14 14:43:40.952 344 344 D RILC : getSIMStatus(). sState: 4 //获取卡的状态

16. Line 5546: 09-14 14:43:40.952 344 344 D ATC : AT> AT+CPIN?

17. Line 5551: 09-14 14:43:40.959 344 412 D ATC : AT< +CPIN: READY

18. Line 5552: 09-14 14:43:40.959 344 412 D ATC : AT< OK

19. //获取SIM信息

20. Line 6770: 09-14 14:43:42.247 787 787 D RILJ : [0071]> iccIO: SIM_IO command = 0xb2 fileId = 0x6fc9 path = 3F007F20 p1 = 1 p2 = 4 p3 = data = null aid = [PHONE0]

21. Line 6775: 09-14 14:43:42.256 344 344 D RILC : onRequest: SIM_IO

22. Line 6777: 09-14 14:43:42.256 344 344 D ATC : AT> AT+CRSM=192,28618,0,0,0

23. Line 6782: 09-14 14:43:42.264 344 412 D ATC : AT< +CRSM: 4,"6A82"

24. Line 6783: 09-14 14:43:42.264 344 412 D ATC : AT< OK

25. Line 6778: 09-14 14:43:42.256 787 933 D RILJ : [0044]< SIM_IO IccIoResult sw1:0x90 sw2:0x0 Payload: 000000046FAD040000FFBB01020000 [PHONE0]

26. //获取运营商信息，data voice状态

27. Line 6579: 09-14 14:43:42.132 787 787 D RILJ : [0064]> OPERATOR [PHONE0]

28. Line 6582: 09-14 14:43:42.134 787 787 D RILJ : [0065]> QUERY_NETWORK_SELECTION_MODE [PHONE0]

29. Line 6583: 09-14 14:43:42.135 787 1022 D RILJ : [0066]> DATA_REGISTRATION_STATE [PHONE0]

30. Line 6591: 09-14 14:43:42.137 787 1022 D RILJ : [0067]> VOICE_REGISTRATION_STATE [PHONE0]

31. Line 7017: 09-14 14:43:42.155 344 344 D RILC : onRequest: OPERATOR

32. Line 6629: 09-14 14:43:42.155 344 344 D ATC : AT> AT+COPS=3,1

33. Line 6634: 09-14 14:43:42.159 344 412 D ATC : AT< OK

34. Line 6635: 09-14 14:43:42.159 344 344 D ATC : AT> AT+COPS?

35. Line 6637: 09-14 14:43:42.165 344 412 D ATC : AT< +COPS: 0,1,"CMCC",7

36. Line 6638: 09-14 14:43:42.165 344 412 D ATC : AT< OK

37. Line 6640: 09-14 14:43:42.165 344 344 D ATC : AT> AT+COPS=3,2

38. Line 6642: 09-14 14:43:42.169 344 412 D ATC : AT< OK

39. Line 6643: 09-14 14:43:42.170 344 344 D ATC : AT> AT+COPS?

40. Line 6650: 09-14 14:43:42.175 344 412 D ATC : AT< +COPS: 0,2,"46000",7

41. Line 6651: 09-14 14:43:42.175 344 412 D ATC : AT< OK

42. Line 6656: 09-14 14:43:42.176 787 933 D RILJ : [0018]< OPERATOR {CHINA MOBILE, CMCC, 46000} [PHONE0]

43. Line 7017: 09-14 14:43:42.467 344 344 D RILC : onRequest: QUERY_NETWORK_SELECTION_MODE

44. Line 7026: 09-14 14:43:42.474 787 933 D RILJ : [0065]< QUERY_NETWORK_SELECTION_MODE {0} [PHONE0]

45. Line 7023: 09-14 14:43:42.473 344 344 D RILC : onRequest: DATA_REGISTRATION_STATE

46. Line 7052: 09-14 14:43:42.491 344 344 D ATC : AT> AT+CEREG?

47. Line 7053: 09-14 14:43:42.497 344 412 D ATC : AT< +CEREG: 2,1,"90f3","07828c01",7

48. Line 7054: 09-14 14:43:42.497 344 412 D ATC : AT< OK

49. Line 7064: 09-14 14:43:42.504 787 933 D RILJ : [0066]< DATA_REGISTRATION_STATE {.regState = REG_HOME, .rat = 14, .reasonDataDenied = -1, .maxDataCalls = 1, .cellIdentity = {.cellInfoType = LTE, .cellIdentityGsm = [], .cellIdentityWcdma = [], .cellIdentityCdma = [], .cellIdentityLte = [{.mcc = , .mnc = , .ci = -1, .pci = -1, .tac = -1, .earfcn = -1}], .cellIdentityTdscdma = []}} [PHONE0]

50. Line 7023: 09-14 14:43:42.508 344 344 D RILC : onRequest: VOICE_REGISTRATION_STATE

51. Line 7072: 09-14 14:43:42.508 344 344 D ATC : AT> AT+CREG?

52. Line 7073: 09-14 14:43:42.514 344 412 D ATC : AT< +CREG: 2,1,"90f3","07828c01",7

53. Line 7074: 09-14 14:43:42.514 344 412 D ATC : AT< OK

54. Line 7079: 09-14 14:43:42.516 787 933 D RILJ : [0067]< VOICE_REGISTRATION_STATE {.regState = REG_HOME, .rat = 3, .cssSupported = false, .roamingIndicator = -1, .systemIsInPrl = 0, .defaultRoamingIndicator = 0, .reasonForDenial = 0, .cellIdentity = {.cellInfoType = WCDMA, .cellIdentityGsm = [], .cellIdentityWcdma = [{.mcc = , .mnc = , .lac = 37107, .cid = 125996033, .psc = -1, .uarfcn = -1}], .cellIdentityCdma = [], .cellIdentityLte = [], .cellIdentityTdscdma = []}} [PHONE0]

55.

56. //开始拨号

57. Line 9360: 09-14 14:43:45.397 787 1023 D RILJ : [0092]> SETUP_DATA_CALL,dataRat=14,isRoaming=false,allowRoaming=false,DataProfile=-1/0/0/cmnet///0/0/0/0/true/21/0/0/0/0/false/true [PHONE0]

58. Line 9365: 09-14 14:43:45.402 344 344 D RILC : onRequest: SETUP_DATA_CALL

59. Line 9410: 09-14 14:43:45.432 344 344 D ATC : AT> AT+CGDCONT=1,"IP","cmnet"

60. Line 9420: 09-14 14:43:45.445 344 412 D ATC : AT< OK

61. Line 9440: 09-14 14:43:45.455 344 1200 D ATC : AT> AT+NETSHAREACT=1,0,0

62. Line 9472: 09-14 14:43:45.491 344 412 D ATC : AT< +CME ERROR: 4

63. Line 10506: 09-14 14:43:46.492 344 1200 D ATC : AT> AT+NETSHAREACT=1,1,0

64. Line 12231: 09-14 14:43:51.197 344 412 D ATC : AT< OK

65. Line 12806: 09-14 14:43:54.504 344 344 D ATC : AT> AT+CGDCONT?

66. Line 12807: 09-14 14:43:54.510 344 412 D ATC : AT< +CGDCONT: 1,"IP","","10.108.163.170",0,0,0,2,0,0

67. Line 12808: 09-14 14:43:54.513 344 412 D ATC : AT< +CGDCONT: 2,"IP","","",0,0,0,2,0,0

68. Line 12809: 09-14 14:43:54.522 344 412 D ATC : AT< +CGDCONT: 3,"IP","","",0,0,0,2,0,0

69. Line 12810: 09-14 14:43:54.525 344 412 D ATC : AT< +CGDCONT: 4,"IP","","",0,0,0,2,0,0

70. Line 12811: 09-14 14:43:54.528 344 412 D ATC : AT< +CGDCONT: 5,"IP","","",0,0,0,2,0,0

71. Line 12812: 09-14 14:43:54.532 344 412 D ATC : AT< +CGDCONT: 6,"IP","","",0,0,0,2,0,0

72. Line 12813: 09-14 14:43:54.544 344 412 D ATC : AT< +CGDCONT: 8,,"","254.128.0.0.0.0.0.0.0.2.0.1.25.79.249.245",0,0,0,2,1,1

73. Line 12814: 09-14 14:43:54.560 344 412 D ATC : AT< OK

74. Line 12817: 09-14 14:43:54.561 344 344 D RILC : addresses: 192.168.225.102

75. Line 12818: 09-14 14:43:54.561 344 344 D RILC : dnses: 192.168.225.1 192.168.225.1

76. Line 12821: 09-14 14:43:54.561 344 344 D RILC : gateways: 192.168.225.1

77. Line 12831: 09-14 14:43:54.568 787 933 D RILJ : [0092]< SETUP_DATA_CALL DataCallResponse: { cause=0 retry=-1 cid=1 linkStatus=1 protocolType=0 ifname=usb0 addresses=[192.168.225.102/32] dnses=[/192.168.225.1, /192.168.225.1] gateways=[/192.168.225.1] pcscf=[] mtu=0 mtuV4=0 mtuV6=0} [PHONE0]

6、总结

本文档讲述了RIL从java到c的流程分析，这块整理结构很清晰，但是跨了两门语言。如果一个刚入门要接手RIL框架，个人认为RIL的难点分别在：RILD的事件处理和RILJ的Handle原理，因为对于一个搞android的来说，他没接触过事件处理，而对于一个搞linux的人来说，他不知道handle的处理流程。而RIL的工作量是在libreference_ril.so这个库上，然而要想更好更准确的实现这个库的功能，还得需要了解telephony相关内容，因为控制都在telephony。所以光知道RILD而不懂telephony是很难维护这块工作，因为这是带屏的产品，不能光把参数上报给RILJ就完事，有时候界面显示这块不对，还得了解Telephony逻辑去修改libreference_ril.so这个库。

7、附表

模块

路径

RILJ

frameworks\opt\telephony\src\java\com\android\internal\telephony\RIL.java

frameworks\opt\telephony\src\java\com\android\internal\telephony\RadioResponse.java

frameworks\opt\telephony\src\java\com\android\internal\telephony\RadioIndication.java

frameworks\opt\telephony\src\java\com\android\internal\telephony\BaseCommands.java

frameworks\opt\telephony\src\java\com\android\internal\telephony\PhoneFactory.java

frameworks\opt\telephony\src\java\com\android\internal\telephony\CommandsInterface.java

RILD

hardware\ril\rild\rild.c

hardware\ril\libril\ril.cpp

hardware\ril\libril\ril_event.cpp

hardware\ril\libril\ril_service.cpp

hardware\ril\reference-ril\reference-ril.c

火天罚

关注

30
点赞
踩
24

收藏

觉得还不错? 一键收藏
1
评论
深入分析RIL通信原理

RIL是Radio Interface Layer 的简称，中文叫无线电接口层。针对Android系统，硬件上多采用双cpu的架构，一个是基带处理器，主要处理数字信号、语音信号的编码解码以及GSM通信协议；另一个是应用处理器，运行操作系统。而基带和应用处理器如何通信，Google针对此问题设计了RIL这样的一套框架，方便其他基带芯片厂家快速开发。本文档主要讲RILJ和RILD框架代码，RILJ是指RIL JAVA层的代码，RILD是指RIL C层的代码。
复制链接

扫一扫
