4G通信模组DTU电路板块

本文介绍4G通信模组DTU在电路板块的应用,涉及蓝迪通信软系统平台的数据采集与OEM终端的硬件数据接收功能。
摘要由CSDN通过智能技术生成

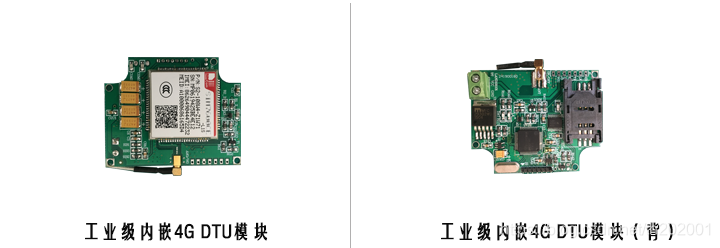

4G通信模组DTU电路板块


在这里插入图片描述
本产品是4G DTU的电池供电版本,采用了超低功耗高性能的嵌入式处理器和电源处理技术,在休眠状态下可以达到微安级的电能消耗,使得用户设备可以实现全电池供电的同时又能保证无线网络数据传输的优势。该款产品在功耗控制,工作温度范围、抗干扰方面均采用特殊设计,保证了恶劣环境下的工作稳定性,为您的设备提供了高质量的保证。
产品应用领域:
· 嵌入于传感器、流量计、积算仪、智能仪表设备中,用于采集数据,再次远传
· 为用户提供本产品功能的OEM产品
产品功能:
· 内嵌多种通信协议:内嵌TCP/IP协议、UDP
· 微功耗设计、抗干扰能力强,性能稳定,性价比高,可低功耗实现数据信息的传输
· 支持各类组态功能
· 多中心上报功能
· 提供DLL控件、虚拟串口软件、开放源代码接口
· 参数设置可以通过电脑或手机远程设置、更改;双重看门狗设计,长期运行不会死机
· 体积小,嵌入其他仪表设备中,不会改变原设备的外观。
技术指标:
· 接口:TTL 3.3V,包括CTS线
· DC3.6V电池供电,可控开关电源,电源关断后电流消耗<2uA
· 发送数据期间:15
