基于fpga_EP4CE6F17C8实现的呼吸灯

前言

网上找资料时一般出现的是led灯1s从暗到亮，下一个1s从亮到暗，所以在此记录一篇2s的呼吸灯，也为日后自己复习提供一点帮助，结尾有源码。

实验手册（EP4CE6F17C8）

一、实验目的

四个LED灯2s从暗到亮，下一个2s从亮到暗，循环显示。

二、实验原理

理论原理

在fpga中，呼吸灯的实现是通过控制占空比的多少，输出两段，第一段：由暗到亮，占空比由0%到100%逐步递增，第二段：由亮到暗，占空比由100%到0%逐步递减

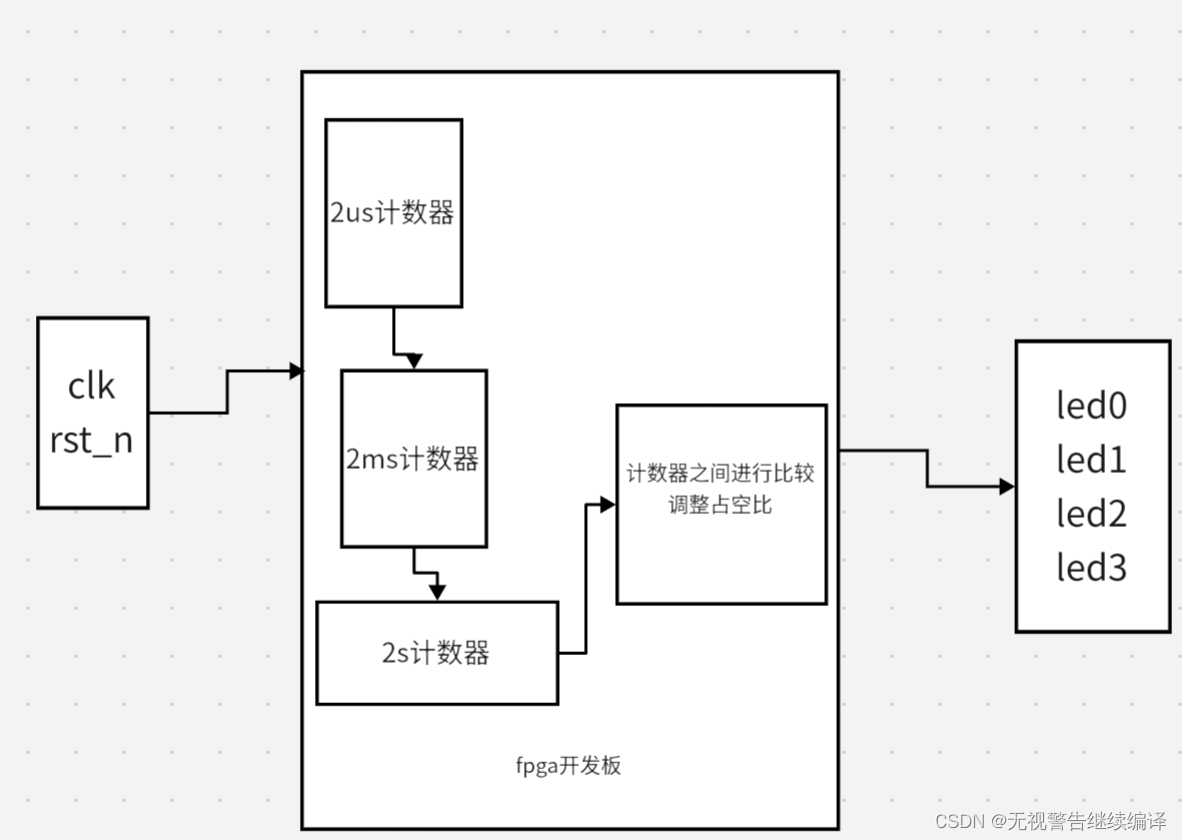

三、系统架构设计

• 呼气和吸气，周期为4秒。考虑呼气的过程，就是让led灯要有亮灭的变化，从暗到亮，再从亮到暗。
• 为了led的亮度变化比较流畅，也就是每隔2ms我们给led灯一个新的亮度，我们将2秒拆分为1000份的2ms，为了实现led灯亮度变化，每一份2ms波形的占空比都不能相同，且必须是连续增加或减小的。
• 2ms的时间内，我们一共有1000个状态，每一个状态就是一个占空比时间为2us。所以我们需要三个计数器。最后利用后面两个计数器cnt_2ms和cnt_2s的大小进行比较，来改变一个时钟周期内的占空比。

四、模块说明

1．模块端口信号列表

端口信号	信号类别	信号名称	信号作用
input	wire	clk	时钟信号
input	wire	rst_n	复位信号
output	reg	led	led信号

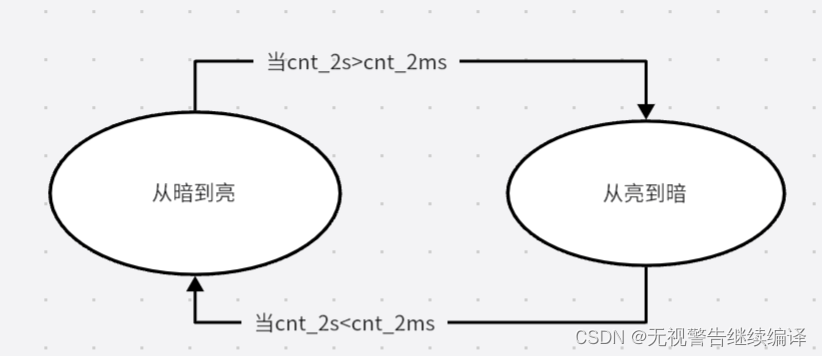

2．状态转移图

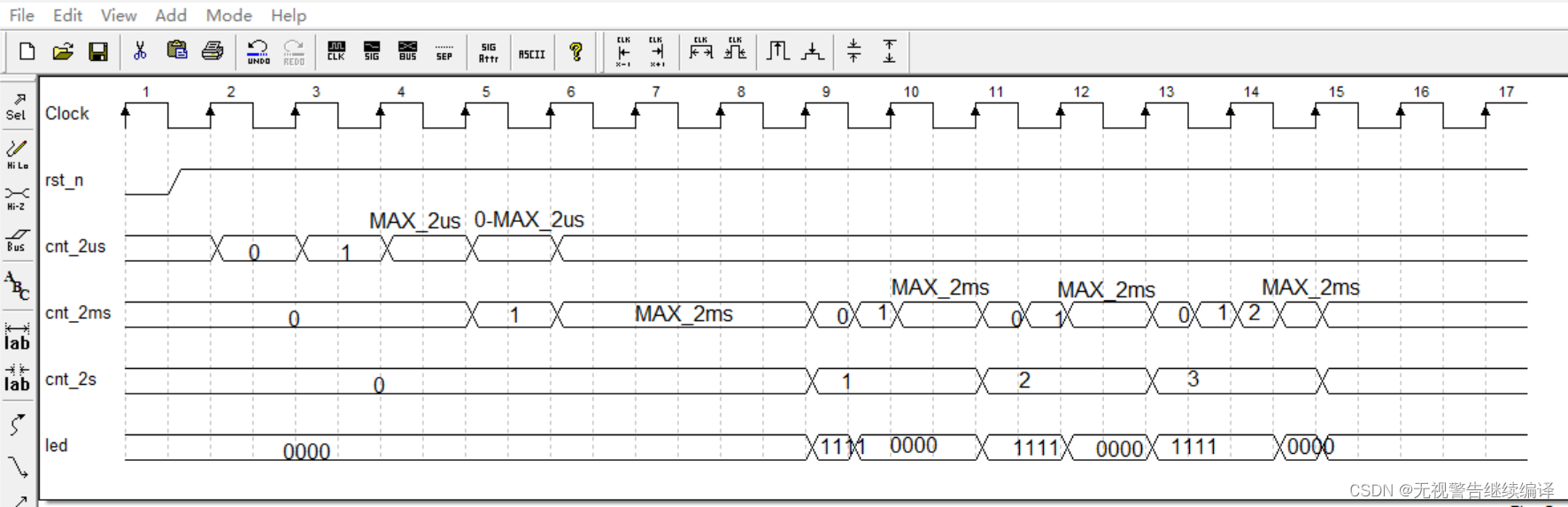

3．时序图

该图是用time gen来画的

五、仿真波形图

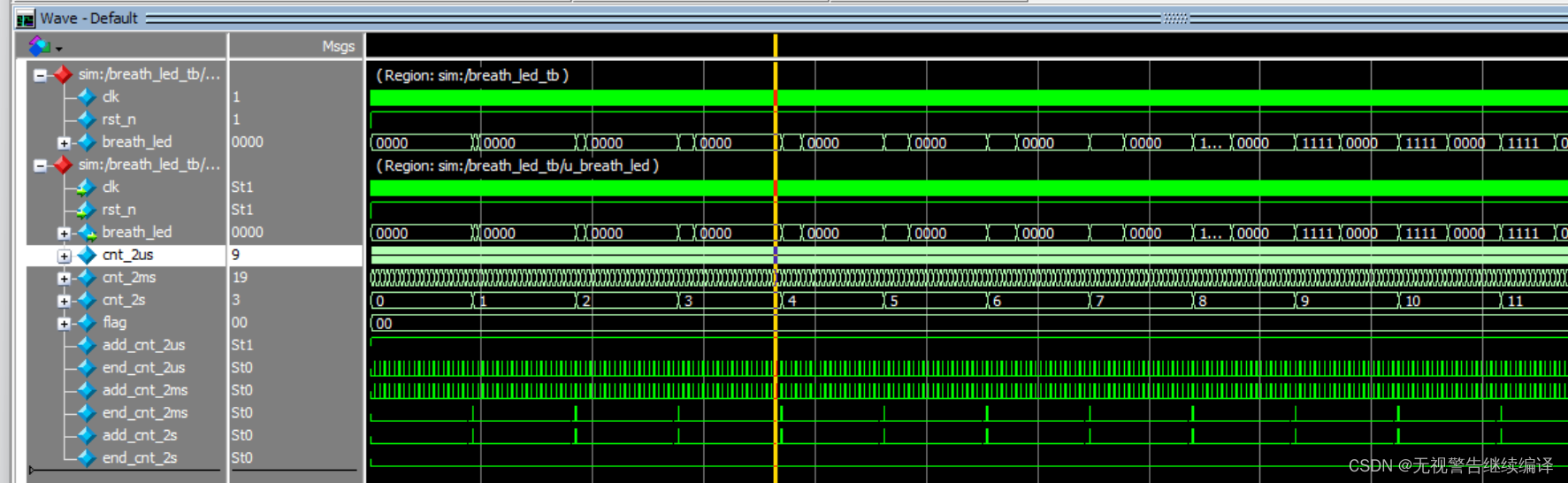

• 这部分是从暗到亮的仿真波形，在breath_led一行我们可以很明显的看到从一开始基本看不见1111，到后面1111的占空比逐步扩大。

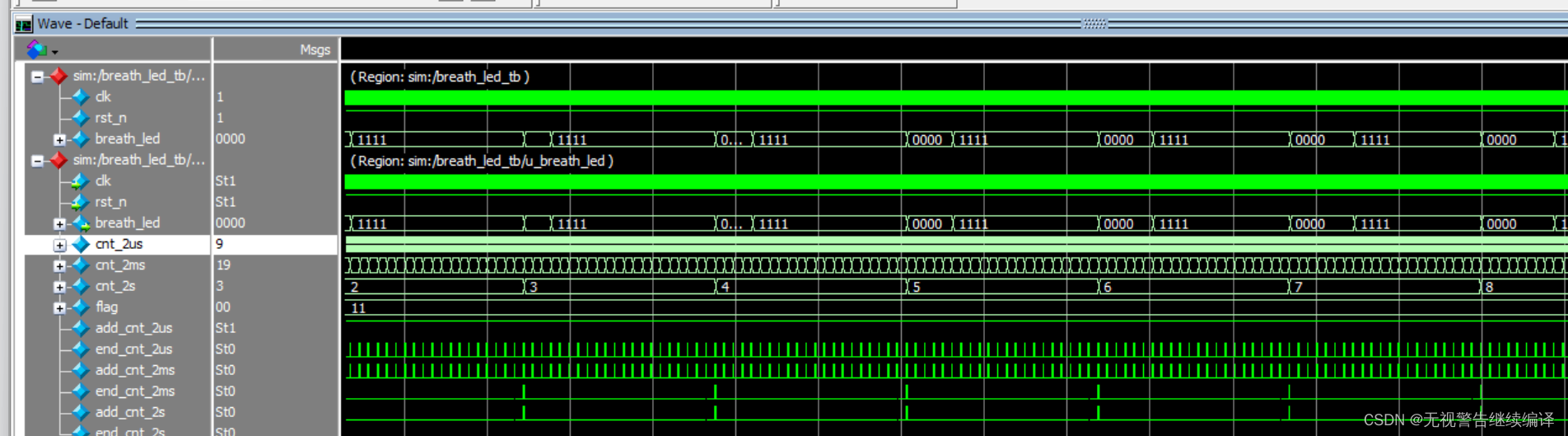

• 这部分则是从亮到暗，breath_led一行，0000的占空比逐步扩大

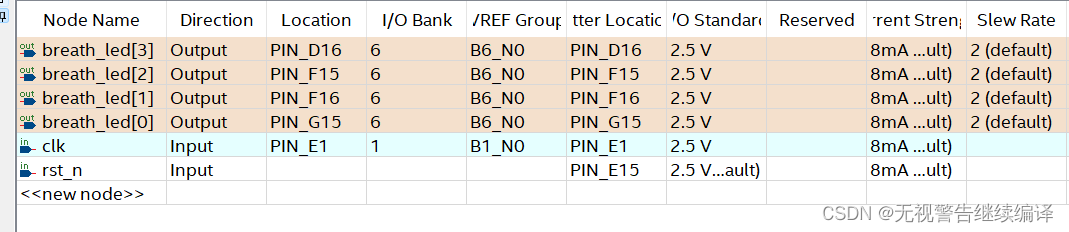

六、引脚分配

七、代码实现

module breath_led (
    input   clk         ,
    input   rst_n       ,

    output reg [3:0] breath_led
);

parameter MAX_2us = 10'd99 ;    //2us
//之所以2ms和2s都是999，这是因为这两个的开始信号我分别设置为cnt_2us的结束信号、cnt_2ms的结束信号
//记了1000次的us信号就等于2ms，2s也是这个道理
parameter MAX_2ms = 19'd999;    //2ms = 1000 * 2us
parameter MAX_2s  = 19'd999;    //2s  = 1000 * 2ms

reg [9:0] cnt_2us;
reg [18:0] cnt_2ms;
reg [18:0] cnt_2s;
reg [1:0] flag;     //状态转变标志，判断是从暗到亮还是从亮到暗

wire add_cnt_2us;   //计数器开始信号
wire end_cnt_2us;   //计数器结束信号

wire add_cnt_2ms;
wire end_cnt_2ms;

wire add_cnt_2s;
wire end_cnt_2s;

always @(negedge rst_n or posedge clk) begin
    if (!rst_n) begin
        cnt_2us <= 6'd0;
    end
    else if (add_cnt_2us) begin
        if (end_cnt_2us) begin
            cnt_2us <= 6'd0;
        end
        else begin
            cnt_2us <= cnt_2us + 6'd1;
        end
    end
    else begin
        cnt_2us <= cnt_2us;
    end
end
    assign add_cnt_2us = 1'd1;
    assign end_cnt_2us = add_cnt_2us && cnt_2us == MAX_2us;

always @(negedge rst_n or posedge clk) begin
    if (!rst_n) begin
        cnt_2ms <= 6'd0;
    end
    else if (add_cnt_2ms) begin
        if (end_cnt_2ms) begin
            cnt_2ms <= 6'd0;
        end
        else begin
            cnt_2ms <= cnt_2ms + 6'd1;
        end
    end
    else begin
        cnt_2ms <= cnt_2ms;
    end
end
    assign add_cnt_2ms = end_cnt_2us;
    assign end_cnt_2ms = add_cnt_2ms && cnt_2ms == MAX_2ms;

always @(negedge rst_n or posedge clk) begin
    if (!rst_n) begin
        cnt_2s <= 6'd0;
    end
    else if (add_cnt_2s) begin
        if (end_cnt_2s) begin
            cnt_2s <= 6'd0;
        end
        else begin
            cnt_2s <= cnt_2s + 6'd1;
        end
    end
    else begin
        cnt_2s <= cnt_2s;
    end
end
    assign add_cnt_2s = end_cnt_2ms;
    assign end_cnt_2s = add_cnt_2s && cnt_2s == MAX_2s;

//每隔两秒，信号翻转，进入下一状态
always @(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
        flag <= 1'b0;
    end
    else if(end_cnt_2s)begin
        flag <= ~flag;//1s取反
    end
    else begin
        flag <= flag;
    end
end


always @(negedge rst_n or posedge clk) begin
    if (!rst_n) begin
        breath_led <= 4'b0000;
    end
    //状态一：从暗到亮
    else if (!flag)begin
        breath_led <= (cnt_2s > cnt_2ms)?4'b1111:4'b0000;
    end
    //状态二：从亮到暗
    else if (flag) begin
        breath_led <= (cnt_2s > cnt_2ms)?4'b0000:4'b1111;
    end
    else begin
        breath_led <= breath_led;
    end
end
endmodule

八、仿真代码

`timescale 1ns/1ns
module breath_led_tb ();
//激励信号
    reg clk;
    reg rst_n;
//响应信号
    wire  [3:0] breath_led;

parameter CYCLE = 20;
//完整代码中的计数时间长，故在此重新赋予短时的参数，以便观察结果
parameter MAX_2us = 10;
parameter MAX_2ms = 20;
parameter MAX_2s  = 20;

//产生时钟信号
always #(CYCLE/2) clk = ~clk;

//产生激励
initial begin
    clk = 1'b0;
    rst_n = 1'b0;
    #(CYCLE);
    rst_n = 1'b1;
    #(2*(MAX_2us)*(MAX_2ms)*(MAX_2s)*CYCLE);//检测一个大周期：从暗到亮，从亮到暗
    $stop;
end
//实例化
breath_led #(
    .MAX_2us(MAX_2us),
    .MAX_2ms(MAX_2ms),
    .MAX_2s(MAX_2s)
)
u_breath_led(
    .clk(clk),
    .rst_n(rst_n),
    .breath_led(breath_led)
);

endmodule

九、板级验证效果
