BIOS实战之VBIOS配置

EDP屏的配置：

使用BMP.exe进行相关配置

UEFI GOP Driver Configuration选项中有一个Hot Plug Support：热插拔支持

LFP Configuration配置：select output port可已通过电路图查找到，一般是固定的：

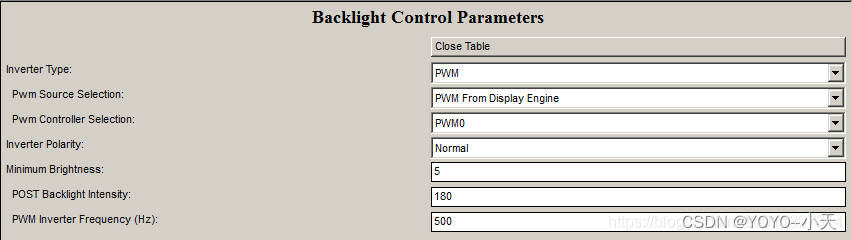

根据选定的panel type确定对哪一项进行更改，在panel选项下，Backlight Control Parameters选项是比较重要的，在这里面可对背光亮度进行调整，最小背光最好不要调成0，如下图：

 PWM inverter Frequency出现花屏的时候进行调节

PWM：脉冲宽度调制（pulse width modulation）作用：变频，用于在屏幕中调节亮度，一般工作频率在200HZ到1000HZ左右。

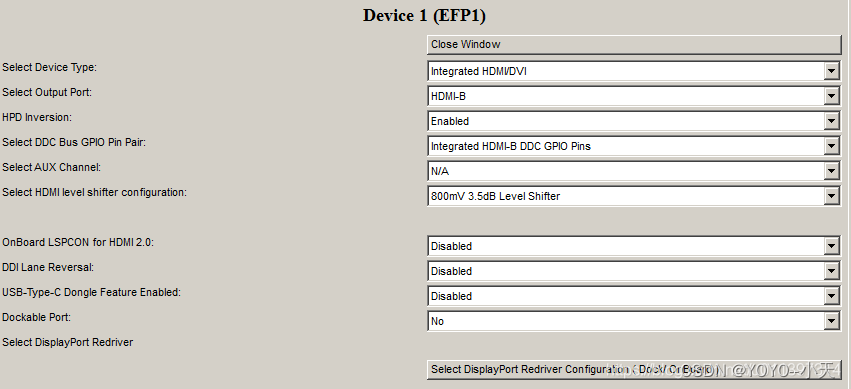

HDMI的配置：作为非主屏，一般配置Integrated DisplayPort，在该选项下有Device子选项可供配置，如图：

 除了配置这些内容外，还需要配置VideoRom里的bxt文件，具体操作与上面类似，配置完了查看source code，查看这些文件是否导入正确，并进行代码增添，主要查找Vbtselect这个变量的值，使这个值等于支持EDP的值（怎么样通过代码让这个机台默认eDP）： Private->FakeNvData.VbtSelect = 0;

\Platform\AplPlatSamplePkg\PlatformSetupDxe\PlatformSetupDxe.c

\Platform\BxtPlatformPkg\PlatformDxe\Platform.c

Boards\ApolloLakeRvp\000\Resources\GopDriver\VBT\Vbt_bxt_p_eDp.bin

Boards\ApolloLakeRvp\000\Resources\Bins\LegacyRom\VideoRom\bxt.dat
————————————————
