谈谈PCIe VID、DID、SSID、SSVID背后的智慧

                                             PCIe Vendor ID


         你想做PCIe产品？必须得从PCI-SIG申请一个身份，也就是Vendor ID（即VID），用它来标记你的公司。有了这个东西，PCI-SIG的大家庭才带你一起做很多很多事，这里可以列举几个事情的例子供大家一起理解。比如你是个网卡或者显卡芯片的开发者，有了Vendor ID你的卡才能合理的接入主机。比如你要买别家的PCIe IP用来做SOC芯片，有了Vendor ID人家才会跟你谈买卖，谈技术支持。比如你发现协议哪里定义的有问题，有了Vendor ID才可以提出你的修改意见。比如你要从PCI-SIG买测试夹具，有了Vendor ID人家才卖给你。

协议中的定义

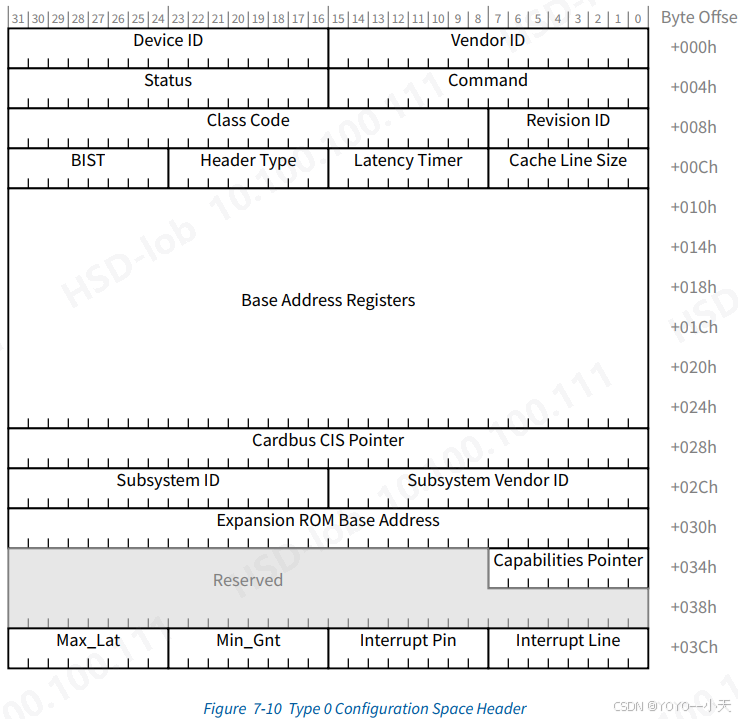

在开始剩下的话题之前我把协议中定义这些ID的地方贴出来，这样我们理解起来就有一个直观的感受。下图是Type 0 Configuration Space Header中的定义。

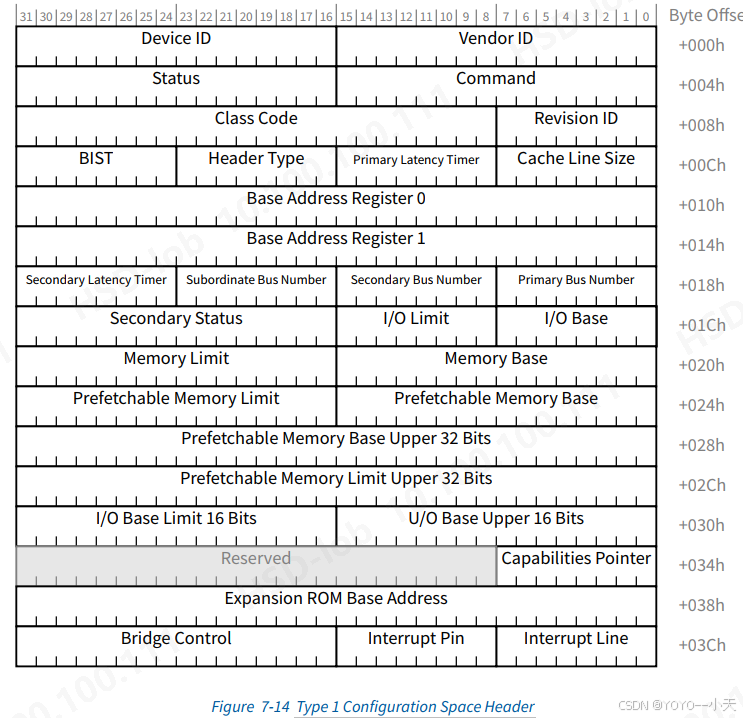

下图是Type 1 Configuration Space Header中的定义。

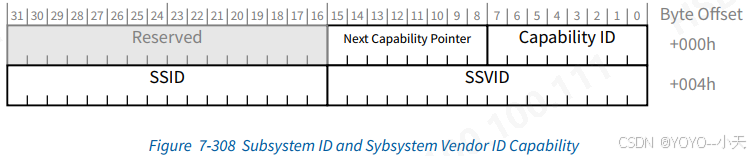

我们都知道Type 0类型设备是EP，而Type 1类型设备是RC或者Switch。Type 1设备没有Subsystem Vendor ID和Subsystem ID吗？其实不是，PCI-SIG专门定义了一个Subsystem ID and Sybsystem Vendor ID Capability 来为Type 1设备定义Subsystem Vendor ID和Subsystem ID，如下图。

这就是PCIe强大扩展能力的一个表现，如果你想扩展一个功能，就增加一个Capability。想想看，如果16-bit的Vendor ID和Device ID不够用了，PCI-SIG会怎么办？

从另一个侧面，为什么PCI-SIG从一开始就不为Type 1设备在Type 1 Configuration Space Header中定义好Subsystem Vendor ID和Subsystem ID呢？增加一个DW不行吗？当时的背景我不知道哈，反正从现在来看，我觉得用一个Capability来扩展的方式增加了协议的理解难度，不太好。

PCIe DID、SSID、SSVID
理解了Vendor ID的核心思想，再来理解DID、SID、SVID就舒服多了，他们都是“身份”，只不过应用场景变了。

DID即Device ID。虽然PCI-SIG定义了Device ID的字段，但这个字段的值确实由Vendor自行定义的，它的目的是用来定义Vendor实现的不同类别的产品。NVIDIA每年都会发布一些产品，每发布一个新的产品，它的驱动都要随着变化。用Device ID来赋予每个产品不同的身份，就可以为不同的产品加载对应的驱动。

SSVID即Subsystem Vendor ID，协议上简写为SSVID，实际上还有叫SVID的简称，虽然我们以协议为准，但是这个事情还是要知道的。PCI-SIG定义这个字段的目的是为了把板卡制造商管理起来。如果做芯片的和做板卡的不是同一家公司，那么定义这个值就有意义了，因为你同一型号的芯片可以卖给多个板卡厂商去做，而不同的板卡厂商因为设计上的差异性会引入驱动上的差异性。而用SSVID就可以解决这个问题。

SSID即Subsystem ID，同样也还有SID的叫法。借助对DID的理解，大家可能已经能知道这个字段的意义了，有些PCB厂家可能会用同一个芯片做不同的板卡，所以用这个字段来解决这个问题。

顺便再聊一下配置空间中的Revision ID（RID）。玩家们都知道，厂家在发布驱动的时候并不是一次就能发布最好的驱动，厂家可能会因为修改BUG、优化性能等原因而修改驱动，厂家管这个过程叫驱动升级。驱动每升级一次，就要相应的改变一次Revision ID。当然驱动回退也是用这个字段实现的。

最后附一下Linux和Windows操作系统中查看这些ID的方法。大家直观感受一下。

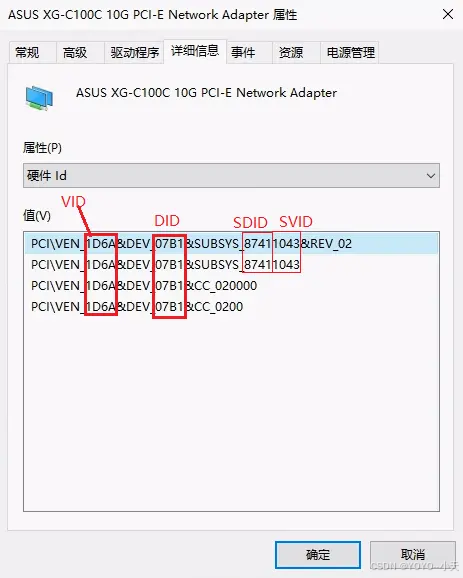

Windows：

设备管理器中右击PCI相关硬件 → 属性 → 详细信息 → 硬件ID：

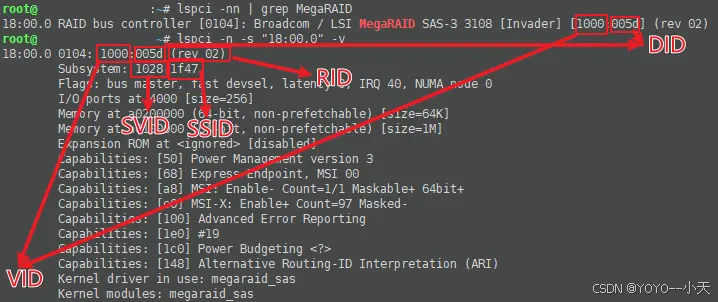

Linux：

使用lspci命令:

做个总结
还记得我们前面聊Vendor ID时说过的描述不准确的问题吗？PCI-SIG其实是通过VID、DID、SSVID、SSID和RID把整个PCIe设备开发过程中可能发生变化的地方都涵盖进去，从而让操作系统总是能加载到正确的驱动的，单一个Vendor ID是不够的。

不得不说PCI-SIG定义的ID思想真的是大智慧。这种思想其实现在已经渗透到了很多技术开发领域，在我们的芯片开发过程中，我们会定义CHIP ID来标识芯片的唯一性，我们也会定义Foundary ID来标识芯片是由谁生产的，定义TestVendor ID来标识芯片是由谁测试的。甚至在SOC芯片的设计过程中，我们也会使用ID的概念来标识各个组件，这使得我们在各组件的访问关系上可以做很多的事情，比如访问保护等等。
。
